Protección de Cables en Cruces de Caminos de Acarreo Minero

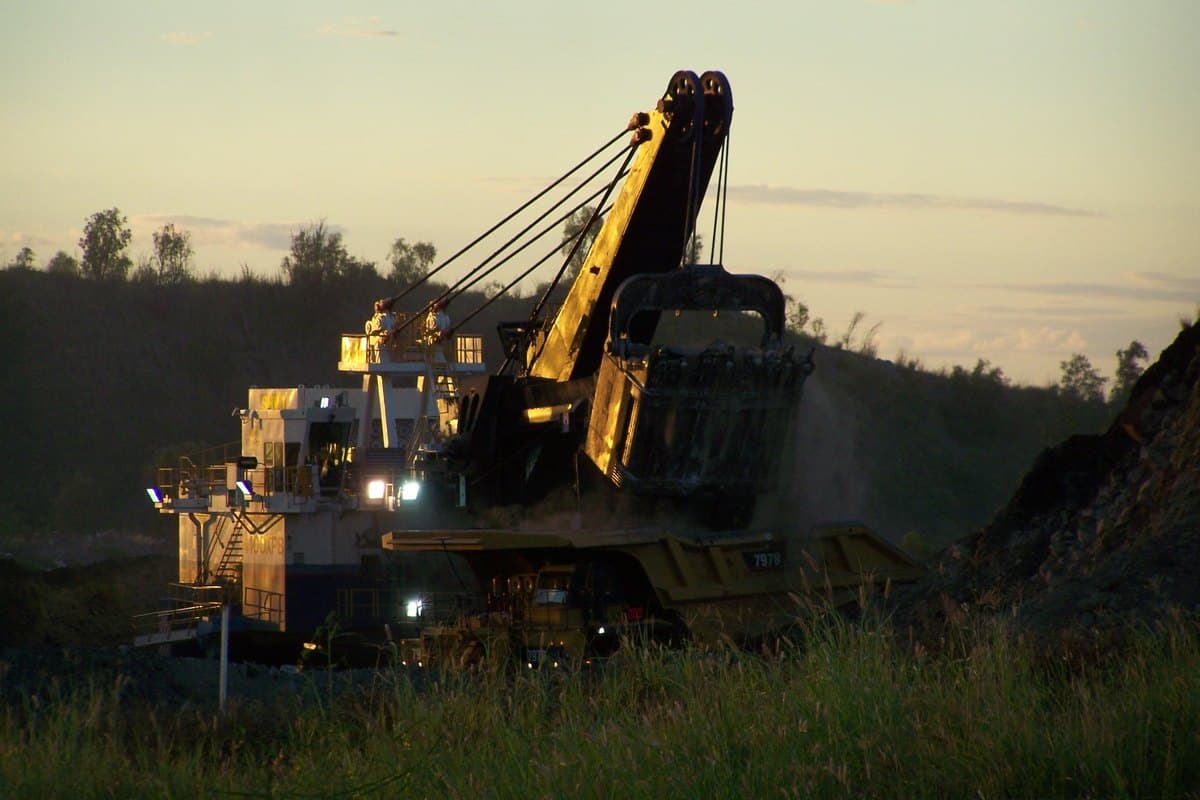

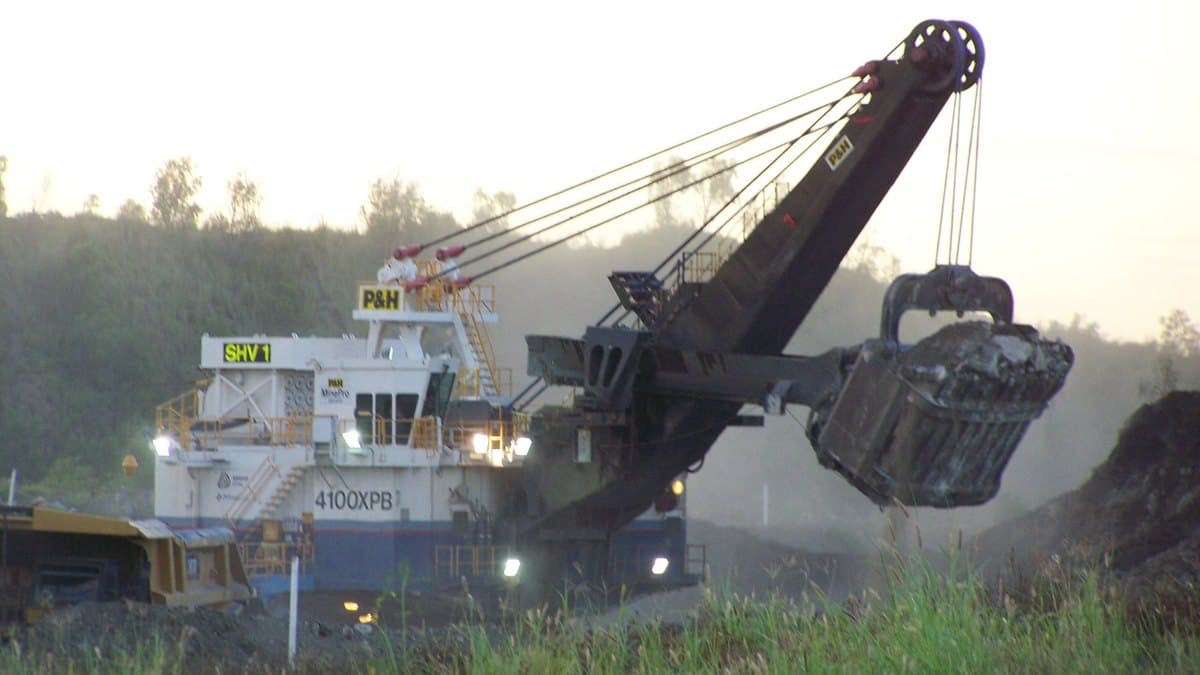

En los grandes tajos a cielo abierto de cobre, oro y carbón en México —como Cananea y Nacozari en Sonora, o Mazapil en Zacatecas—, las palas eléctricas de cable de gran capacidad (P&H 4100, Caterpillar 7495) extraen hasta 100 toneladas de roca por ciclo y son alimentadas por cables de arrastre de media tensión (5 kV a 15 kV tipo Type SHD-GC). Estos cables, de hasta 1,000 metros de longitud, deben cruzar inevitablemente los caminos de acarreo (haul roads) donde transitan camiones mineros ultra-pesados con peso bruto superior a las 400 a 600 toneladas (como Caterpillar 797F o Komatsu 930E).

Cuando un camión minero de esta envergadura arrolla directamente un cable de arrastre desprotegido, la presión de contacto ejercida por los neumáticos gigantes (rodada 59/80R63 a 110 PSI de inflado) supera los 1,200 kg/cm². Esta fuerza aplasta instantáneamente la cubierta de CPE, secciona los conductores de fase y aplana el blindaje de cobre contra el conductor central, provocando un cortocircuito de gran energía, paro forzoso de la pala eléctrica y riesgo inmediato de explosión de arco.

La prevención de fatalidades y paros imprevistos exige protocolos rigurosos de ingeniería vial minera bajo la norma NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR § 56.12005 (sitio externo), implementando pasacables de caucho vulcanizado para servicio pesado, pórticos de elevación aérea y bermas perimetrales de seguridad.

1. Pasacables Modulares de Caucho Vulcanizado Heavy-Duty (400 Toneladas)

Para cruces en los bancos de avance del tajo donde la infraestructura debe reubicarse semanalmente al compás de las voladuras, la solución más eficaz son los pasacables modulares (Heavy-Duty Cable Crossovers):

1. Construcción en Caucho SBR/EPDM Vulcanizado de Alta Resiliencia: A diferencia de los protectores plásticos livianos que se fracturan al primer paso, los pasacables mineros pesados poseen una resistencia a la compresión superior a 4,500 PSI, disipando la carga axial del neumático hacia la base de tepetate compactada.
2. Canal Central Aislado y Holgado: El canal interior donde reposa el cable Type SHD-GC o Type G-GC debe tener un diámetro al menos 25% mayor que el cable para permitir su movimiento longitudinal sin estrangulamiento ni pellizcos durante la deformación elástica de la rampa.
3. Ángulo de Aproximación Suave (< 12 Grados): Permite que los camiones de acarreo pasen a velocidad reducida (máx. 10 km/h) sin sacudidas bruscas en la suspensión hidroneumática y sin expulsar la rampa hacia afuera por empuje tangencial.

2. Pórticos y Postes de Elevación Aérea Móviles (Cable Arches)

En las pistas principales de transporte de mineral (main haul ramps) con tráfico continuo de camiones a 30 km/h, los pasacables de suelo provocan desgaste excesivo en las suspensiones y fatiga vial. En estos puntos críticos, la mejor práctica de clase mundial es el pórtico de elevación aérea (Gantry / Cable Arch):

• Gálibo Vertical Libre Mayor a 6.5 Metros: La altura libre bajo el arco debe exceder la altura máxima de los camiones con caja de volteo inclinada en caso de levantamientos inadvertidos, así como el paso de grúas auxiliares y perforadoras rotativas.
• Estructura Móvil sobre Patines (Skids): Los pórticos mineros se construyen sobre vigas estructurales patín que permiten ser remolcados por un tractor de orugas (D8/D9) en cuestión de minutos durante las maniobras de voladura.
• Protección de Base con Bermas de Seguridad de 1.5 Metros: Para evitar que un camión impacte los postes verticales del pórtico en caso de falla de frenos o pérdida de visibilidad por polvo, cada poste debe estar resguardado por una berma de roca y material estéril con altura no menor al radio del neumático del camión más grande.

3. Procedimiento de Tendido y Maniobra en Caminos de Acarreo

El tendido y cambio de posición de cables de arrastre a través de caminos activos debe regirse por un procedimiento formal de seguridad:

1. Coordinación Radial Obligatoria con Despacho (Dispatch): Antes de mover un cable en un camino de acarreo, el supervisor de pala debe solicitar el bloqueo temporal del tramo al sistema de despacho satelital. Ningún camión puede ingresar a la zona hasta que el cable esté completamente instalado en su pasacables o pórtico.
2. Inspección Visual del Aislamiento Post-Atropellamiento: Si un vehículo liviano o tractor pasa accidentalmente sobre el cable sin rampa, detenga el equipo de inmediato, desenergice la subestación móvil con neutro NGR e inspeccione la cubierta. Cualquier marca de pellizco profundo requiere un vulcanizado en caliente certificado antes de reanudar el carguío.
3. Mantenimiento de los Conectores en Extremos de Rampa: Evite ubicar acopladores rápidos mineros en el tramo de pendiente de la rampa; los conectores deben reposar siempre en terreno horizontal seco y plano para prevenir esfuerzos mecánicos de palanca sobre las clavijas.

En TEBAOFLEX proveemos cables mineros tipo Type SHD-GC y Type G-GC con cubiertas de CPE vulcanizado extraduro de grado minero, con resistencia al corte y al impacto mecánico superior a 2,400 PSI, diseñados para soportar las exigencias más severas de los tajos de México. Explore nuestra gama en cables de arrastre para palas y perforadoras o póngase en contacto con nuestro equipo de ingeniería minera para recibir asesoría sobre diseño de cruces de caminos.
