Cables para Malacates de Extracción y Piques Mineros

En los distritos subterráneos de vetas angostas y yacimientos profundos en México —como Guanajuato, Zacatecas, Hidalgo, Durango y Chihuahua—, los tiros verticales (shafts o piques) y sus sistemas de malacates de extracción (mine hoists) son la única arteria crítica para el izaje de mineral en botes de extracción (skips) y el transporte seguro de cuadrillas y materiales en jaulas hacia profundidades que van de 200 a más de 1,200 metros bajo superficie.

El sistema de malacate representa una de las aplicaciones más demandantes para la ingeniería eléctrica minera: el motor de accionamiento principal (potencias de 800 kW a 3,500 kW con variadores VFD o convertidores tiristores) acelera cargas de más de 20 toneladas a velocidades de 8 a 16 m/s en ciclos repetidos cada dos minutos. Al mismo tiempo, el pozo requiere una red especializada de cables que incluye alimentadores fijos de fondo de mina, cables de instrumentación de cabezal y cables viajeros suspendidos (traveling cables) que acompañan el desplazamiento vertical de la jaula sin sufrir torsión ni enganches.

Arquitectura Eléctrica del Complejo de Extracción Vertical

La instalación de izaje en un pique minero se estructura en tres zonas operativas interconectadas:

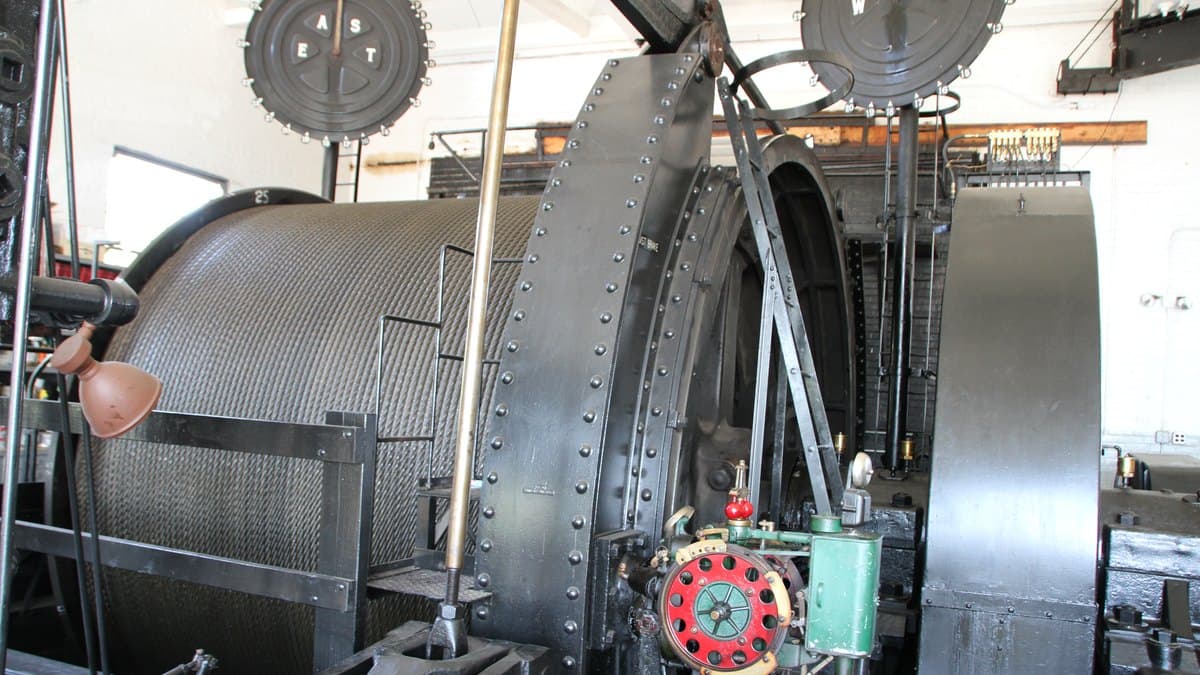

• Casa de Malacate (Hoist House en Superficie): Alberga los tambores de enrollado de cable de acero (cilíndricos de simple/doble tambor o poleas de fricción tipo Koepe), reductores y motores de accionamiento. Los cables de alimentación entre el transformador de tracción, el centro de control de motores y el estator deben soportar corrientes de pico de arranque de hasta el 250% del valor nominal.
• Castillo o Torre de Extracción (Headframe): Estructura de acero o concreto de 30 a 65 metros de altura sobre el brocal del pozo que soporta las poleas maestras (sheaves). Requiere cableado de control y seguridad para interruptores de sobrecarrera (overtravel switches), controladores de leva (Lilly controllers) y sensores de alineación de cable de acero.
• Pozo Vertical (Shaft Column): Aloja las columnas de alimentación eléctrica de media tensión hacia las subestaciones de los niveles subterráneos (conforme a los métodos de anclaje explicados en nuestra guía de instalación de cables en tiros verticales de mina) y el cable viajero o sistema de comunicación por cable guía para la jaula de personal.

Selección de Cables para Malacates y Servicios en Tiro

De acuerdo con las regulaciones de seguridad minera de la NOM-023-STPS-2012 (Capítulo 9) (sitio externo) y el código federal MSHA 30 CFR § 75.1400 (Hoisting and Mantrips) (sitio externo), los cables destinados a sistemas de izaje deben cumplir estrictos factores de seguridad:

Dinámica del Cable Viajero y Prevención del Efecto Péndulo

En pozos donde se instala cable viajero flexible para transmitir señales de botón de paro de emergencia a bordo de la jaula, iluminación interior y comunicación de voz bidireccional, el mayor reto es la aerodinámica del tiro. El desplazamiento del skip a más de 10 m/s genera turbulencias de aire violentas (efecto pistón) combinadas con el tiro forzado del sistema de ventilación de la mina.

Si se utilizara un cable redondo convencional, el bucle suspendido oscilaría horizontalmente hasta golpear las vigas de madera o acero de las guías del pozo, enganchándose con consecuencias desastrosas. La solución de ingeniería es utilizar cables de sección plana rectangular con alma portante de acero incorporada en los extremos del perfil plano: la geometría plana restringe la flexión a un único eje y confiere rigidez lateral absoluta contra las corrientes de aire transversales.

Protocolos de Inspección y Enclavamiento de Seguridad

La integridad del sistema de izaje se verifica mediante ensayos periódicos obligatorios por normativa:

• Monitoreo del Lazo de Paro de Emergencia en Jaula: Comprobar diariamente la continuidad del circuito de disparo. Toda rotura de conductor en el cable viajero debe accionar instantáneamente los frenos mecánicos de disco de la máquina de malacate.
• Medición de Resistencia de Aislamiento con Megóhmetro: Evaluar semestralmente los alimentadores principales del motor de malacate aplicando 2,500 V CC. Valores inferiores a 100 MΩ exigen revisión inmediata de conexiones en la casa de máquinas bajo los criterios de seguridad eléctrica minera.
• Inspección de Desgaste Mecánico en Puntos de Suspensión: Revisar las mallas de tiro Kellems y grapas de anclaje del cable viajero en el brocal superior y bajo el piso de la jaula, previniendo deslizamientos conforme a las buenas prácticas de manipulación y anclaje de cables mineros.

Para asesoría técnica en la selección de cables de potencia para motores de malacate o cables viajeros especiales para tiros verticales profundos en México, póngase en contacto con nuestros especialistas en sistemas de izaje y cables mineros.
