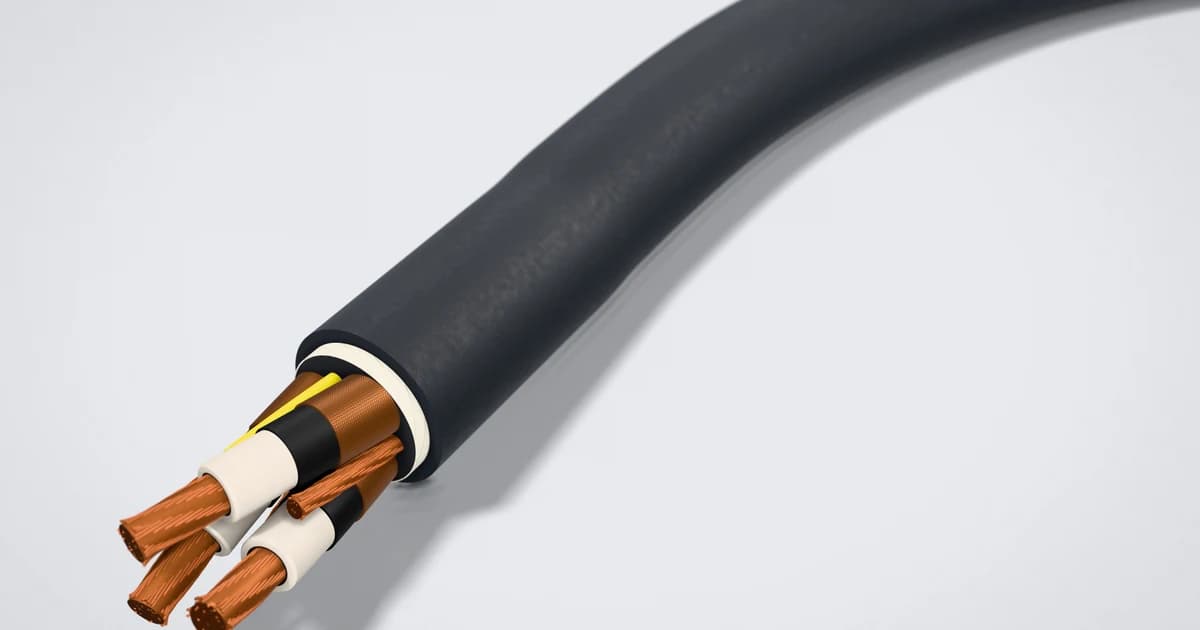

Artículo Técnico EspecializadoCables SHD-GC 5kV y 8kV para Perforadoras Rotatorias y Subestaciones Móviles en Minas
Resumen Técnico
Guía de ingeniería sobre cables mineros SHD-GC 5kV y 8kV para perforadoras rotatorias y subestaciones móviles bajo ICEA S-75-381 y NOM-023-STPS.

Nota
Publicado el 19 de mayo de 2026 por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (sobre nosotros).

La distribución eléctrica en bancos de explotación de cobre, oro, plata y zinc en México depende de alimentadores flexibles de media tensión capaces de operar bajo arrastre severo. Entre las plataformas de baja tensión (480 V a 2,000 V) y los anillos primarios de 13.8 kV o 15 kV, los circuitos de 4.16 kV y 7.2 kV constituyen la columna vertebral para perforadoras rotatorias eléctricas, excavadoras hidráulicas medianas, bombas sumergibles de desagüe de alto caballaje y subestaciones móviles tipo skid. ¿Cómo elegir entre la clase de aislamiento de 5kV y la de 8kV cuando el cable sufre enrollamiento constante, radiación ultravioleta extrema y aplastamiento por roca fracturada?

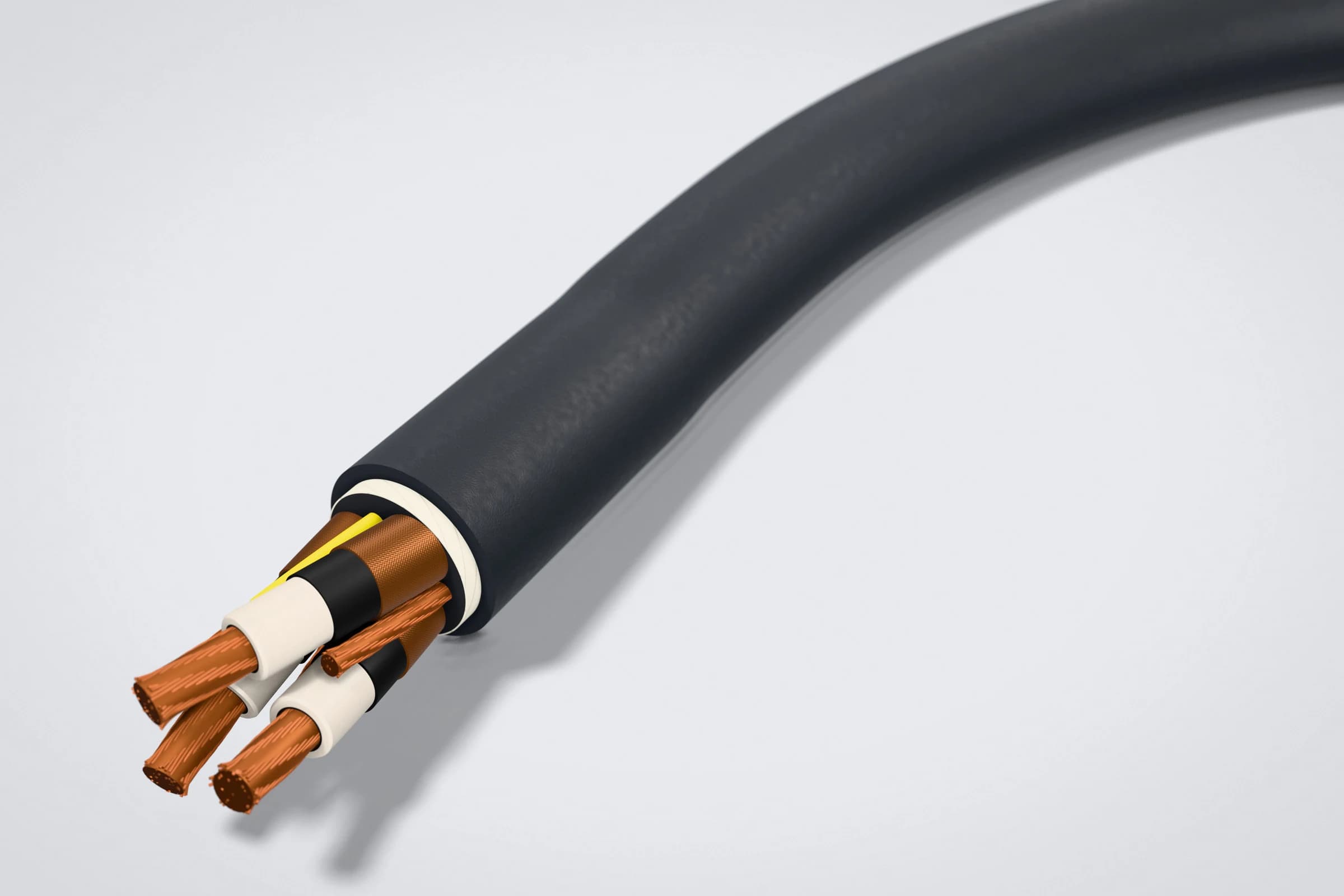

En esta guía de ingeniería analizamos la arquitectura interna de los cables mineros Tipo SHD-GC de 5kV y 8kV. Asimismo, comparamos sus dimensiones y ampacidades bajo la norma ICEA S-75-381 / NEMA WC 58 (sitio externo), los criterios de selección frente al cable alimentador MP-GC y los protocolos de pruebas en fábrica (FAT) requeridos para proyectos de minería a cielo abierto y subterránea en México.
Resumen Técnico
La siguiente tabla sintetiza los parámetros de diseño, construcción y validación de laboratorio para nuestras series SHD-GC 5kV y 8kV fabricadas bajo estándares norteamericanos y mexicanos:
| Parámetro de Ingeniería | Especificación SHD-GC 5kV | Especificación SHD-GC 8kV | Norma de Referencia |
|---|---|---|---|
| Tensión Nominal de Operación | 5,000 V CA entre fases | 8,000 V CA entre fases | ICEA S-75-381 Parte 3 (sitio externo) |
| Redes Típicas en Minas de México | Sistemas de 2.4 kV y 4.16 kV | Sistemas de 4.16 kV (>2,200 msnm) y 7.2 kV | NOM-001-SEDE-2012 (sitio externo) |
| Conductores de Fase | Cobre estañado flexible Clase I (rope-lay) | Cobre estañado flexible Clase I (rope-lay) | ASTM B33 (sitio externo) / ASTM B172 |
| Espesor de Aislamiento EPR (90°C) | 110 mils (2.79 mm) al 100% (ICEA S-75-381, 2021) | 150 mils (3.81 mm) al 100% (ICEA S-75-381, 2021) | ICEA S-75-381 Tablas 3-8 y 3-9 |
| Apantallamiento Metálico de Fase | Trenza de cobre estañado + cinta semiconductora | Trenza de cobre estañado + cinta semiconductora | ICEA S-75-381 Sección 3.5 |
| Conductores de Tierra (2 × G) | Dos núcleos simétricos en valles intersticiales | Dos núcleos simétricos en valles intersticiales | ICEA S-75-381 Tabla 3-1 |
| Conductor Piloto (1 × GC) | Calibre 8 AWG aislado con EPR de alto módulo | Calibre 8 AWG aislado con EPR de alto módulo | 30 CFR Part 75 MSHA (sitio externo) |
| Cubierta Exterior Termofija | CPE o PCP extra pesado de doble capa reforzada | CPE o PCP extra pesado de doble capa reforzada | NOM-023-STPS-2012 (sitio externo) |
| Tensión de Prueba CA en Fábrica (5 min) | 18.0 kV CA eficaces | 22.0 kV CA eficaces | ICEA S-75-381 Parte 3 / Pruebas FAT |
| Nivel Máximo de Descargas Parciales | < 5 pC al 200% de $V_0$ (ICEA S-75-381, 2021) | < 5 pC al 200% de $V_0$ (ICEA S-75-381, 2021) | Protocolo de Laboratorio TEBAOFLEX |
Definiciones Técnicas y Conceptos Clave
Para estandarizar los criterios de especificación eléctrica entre los departamentos de mantenimiento de mina, contratistas EPC y compras técnicas, definimos cuatro conceptos fundamentales:
- Cable Tipo SHD-GC es un cable portátil de potencia para servicio extra pesado (Super Heavy Duty - Ground Check) con apantallamiento metálico individual por fase, dos conductores de puesta a tierra y un conductor piloto de monitoreo continuo, diseñado bajo la norma ICEA S-75-381 / NEMA WC 58 (sitio externo).
- Perforadora rotatoria de barrenación se define como un equipo minero móvil sobre orugas que utiliza motores eléctricos de media tensión (4.16 kV o 7.2 kV) para accionar compresores de barrido y sistemas electrohidráulicos de rotación y empuje en la perforación de pozos de voladura.
- Subestación móvil tipo skid consiste en una unidad de transformación y seccionamiento montada sobre patines de acero de arrastre que reduce la tensión primaria del tajo (13.8 kV o 34.5 kV) a niveles de distribución de banco (4.16 kV o 7.2 kV) e incorpora relevadores de falla a tierra con resistencia limitadora (NGR).
- Aislamiento EPR de 90°C representa un compuesto dieléctrico termofijo de caucho etileno-propileno reticulado que conserva su flexibilidad mecánica desde -40°C hasta +90°C en operación continua y soporta hasta 250°C bajo condiciones de cortocircuito según ICEA S-75-381 (sitio externo).
Aplicaciones en Minería Mexicana: Perforadoras Rotatorias y Subestaciones Móviles
En las unidades mineras de Sonora, Zacatecas, Chihuahua, Durango y Guerrero, los cables SHD-GC de 5kV y 8kV cumplen dos funciones operativas distintas dentro del sistema eléctrico del tajo o de la rampa subterránea principal. Por ejemplo, mientras un tramo alimenta directamente una máquina en movimiento continuo, otro tramo interconecta equipos semimóviles de distribución.

1. Alimentación Dinámica de Perforadoras Rotatorias (4.16 kV y 6.6 / 7.2 kV)
Las perforadoras rotatorias eléctricas de barrenación pesada, tales como los modelos Epiroc Pit Viper (series PV-271, PV-275 y PV-351E), Caterpillar (MD6250 y MD6640) y Komatsu (P&H 250XPC y 320XPC), operan con potencias instaladas de 600 kW a 1,200 kW. A diferencia de una pala de carguío estacionada frente a una rezaga, la perforadora se desplaza constantemente a lo largo de la malla de barrenación cada 25 a 45 minutos.
Por lo tanto, su cable de cola (trailing cable) debe enrollarse y desenrollarse repetidamente sobre el tambor hidráulico a bordo de la máquina. Durante estas maniobras de traslación (propel), el cable sufre tracción axial, torsión al girar sobre las guías de rodillos y abrasión intensa contra los collares de roca triturada. En consecuencia, la norma NOM-023-STPS-2012 (sitio externo) exige que todo equipo móvil de media tensión cuente con apantallamiento puesto a tierra y monitoreo continuo del circuito de protección.
2. Interconexión de Subestaciones Móviles (Skids), Cajas de Empalme y Bombas de Desagüe
Además de las perforadoras, los cables SHD-GC de 5kV y 8kV se utilizan como alimentadores portátiles entre subestaciones móviles (portable mine power centers), cajas de distribución de banco (switchhouses o junction boxes) y estaciones de bombeo de desagüe de tajo. Considere el caso de una ampliación de banco donde se requiere reubicar la subestación cada semana tras las voladuras programadas.
¿Cuándo conviene utilizar SHD-GC frente a un cable alimentador MP-GC? El cable Tipo MP-GC (Mine Power Feeder) emplea conductores de cobre de temple suave con cableado concéntrico (19 o 37 hilos) y pantalla de cinta de cobre, por lo que está diseñado para tendidos estacionarios o semimóviles con baja frecuencia de movimiento. En cambio, cuando el alimentador entre la subestación skid y la caja de distribución se arrastra con tractor sobre el piso del banco o se recoge en carretes motorizados, el cable SHD-GC con conductores extraflexibles de cientos de hilos y malla trenzada de cobre evita la fractura prematura de la pantalla metálica.
Hallazgo de ingeniería:
Por Qué las Minas Mexicanas a Más de 2,200 msnm Especifican SHD-GC 8kV en Redes de 4.16 kV
Un criterio de ingeniería frecuentemente pasado por alto en proyectos de la Sierra Madre Occidental (Zacatecas, Durango y Chihuahua, donde las cotas operativas superan los 2,200 a 2,800 metros sobre el nivel del mar) es el efecto combinado de la altitud y las sobretensiones transitorias en sistemas puestos a tierra mediante resistencia (NGR).
En una red minera de 4.16 kV con neutro conectado a través de una resistencia limitadora de 25 A o 50 A, una falla monofásica a tierra provoca que las dos fases sanas eleven su potencial respecto a tierra desde $2.4\ \text{kV}$ hasta la tensión de línea completa de $4.16\ \text{kV}$ (un incremento del 73.2% (ICEA S-75-381 (sitio externo))) hasta que actúa el interruptor del skid. Adicionalmente, a 2,500 msnm la densidad relativa del aire disminuye aproximadamente un 24.0% (NOM-001-SEDE-2012 (sitio externo)), lo cual reduce la tensión de inicio de efecto corona (corona inception voltage) en las terminaciones de los acopladores tipo PLM o Patton & Cooke.
Al especificar cable SHD-GC 8kV (con pared de aislamiento EPR de 150 mils / 3.81 mm) en lugar de SHD-GC 5kV (110 mils / 2.79 mm) para equipos de 4.16 kV en gran altitud, el ingeniero de planta obtiene un 36.4% más de espesor dieléctrico (ICEA S-75-381, 2021). Este margen adicional reduce el gradiente de campo eléctrico interno de $0.86\ \text{kV/mm}$ a $0.63\ \text{kV/mm}$ en operación normal y absorbe sin degradación los picos de conmutación de vacío de los contactores de perforadoras y bombas.

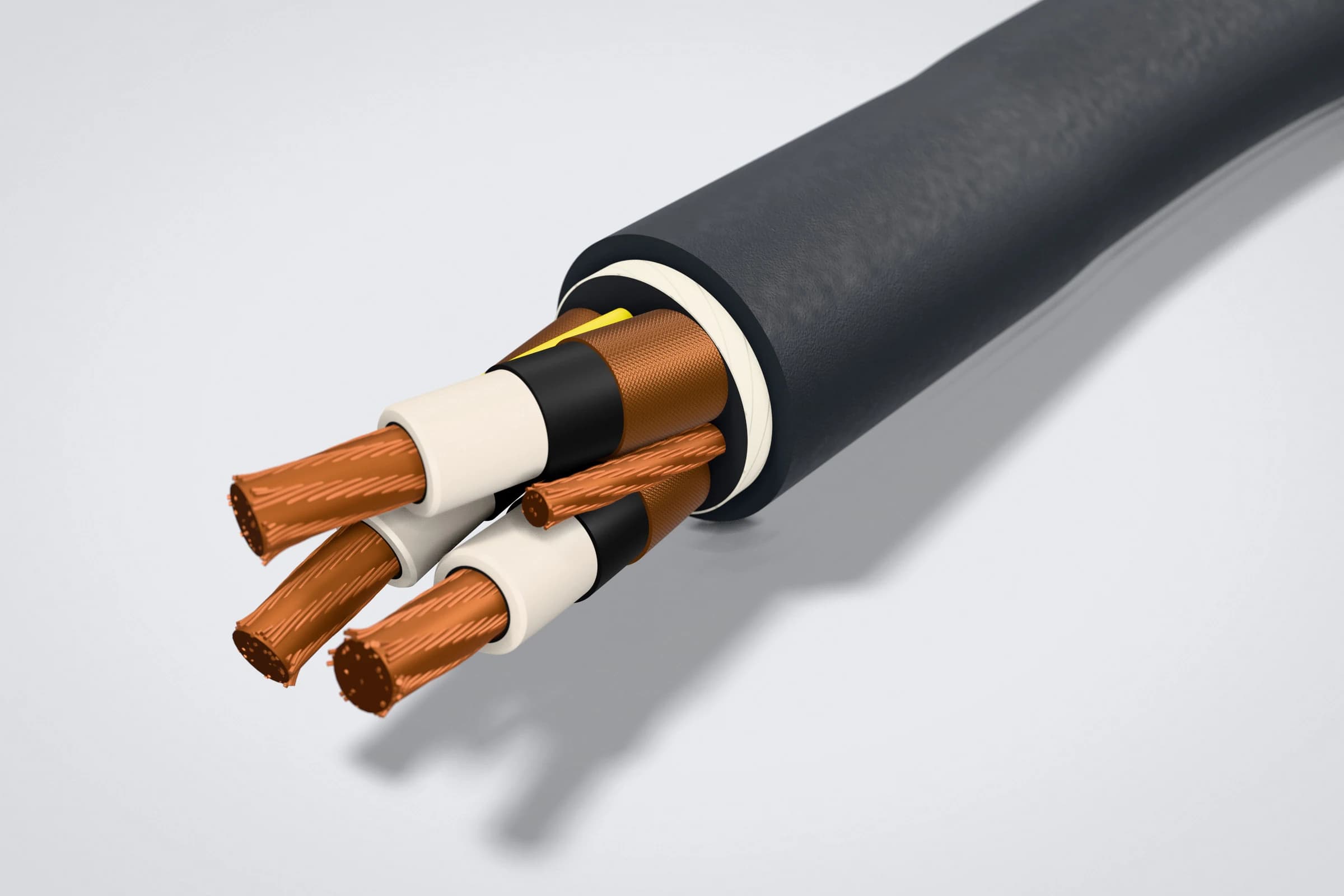

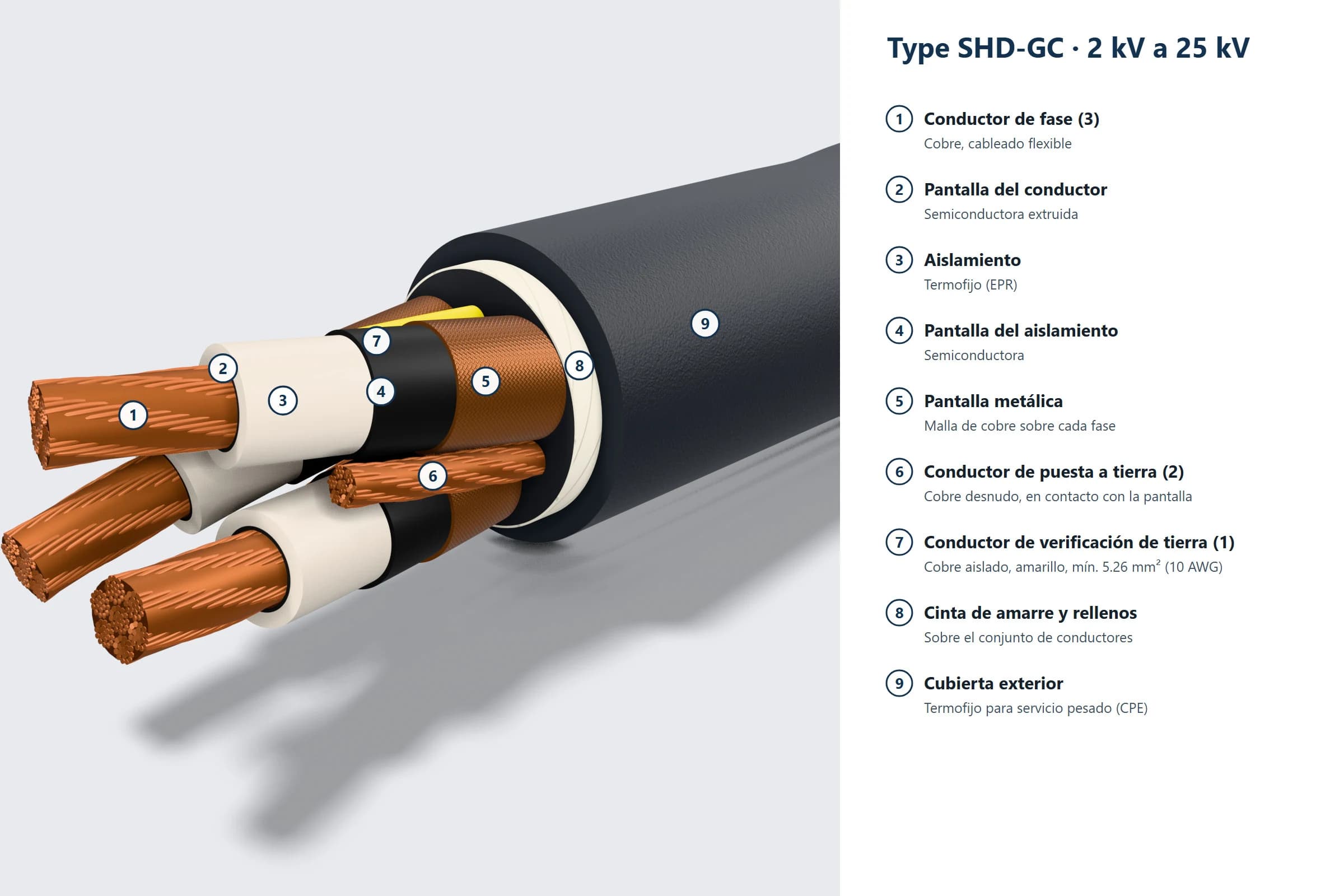

Arquitectura Constructiva Capa por Capa del Cable SHD-GC 5kV y 8kV
Para resistir simultáneamente el estrés eléctrico de media tensión y el castigo mecánico del tajo, fabricamos el cable SHD-GC integrando siete elementos estructurales concéntricos verificables en corte transversal.

1. Conductores de Fase de Cobre Estañado Extraflexible
Cada uno de los tres conductores de fase se construye con alambres finos de cobre electrolítico recocido y recubiertos de estaño conforme a ASTM B33 (sitio externo). Los alambres se agrupan en haces torcidos en configuración rope-lay (Clase I o Clase K según el calibre bajo ICEA S-75-381 Tabla 3-1). El estañado individual protege el cobre contra la sulfatación provocada por aguas ácidas de mina y evita la adherencia química durante la vulcanización a alta presión.
2. Blindaje Semiconductor del Conductor (Conductor Stress Control Layer)
Sobre el conductor de cobre se aplica una cinta semiconductora no higroscópica recubierta por una capa extruida de compuesto semiconductor termofijo. Esta capa alisa las irregularidades geométricas de las toronas de cobre y mantiene una superficie equipotencial cilíndrica perfecta, evitando concentraciones puntuales de campo eléctrico mayores al 15.0% (ICEA S-75-381, 2021).
3. Aislamiento Dieléctrico de Caucho Etileno-Propileno (EPR 90°C)
El corazón dieléctrico del cable consiste en un compuesto de EPR de alto gradiente formulado para operar a 90°C en régimen continuo y 130°C en sobrecarga de emergencia:
- En SHD-GC 5kV: El espesor nominal de pared es de 0.110 pulgadas (2.79 mm) de acuerdo con la Tabla 3-8 de ICEA S-75-381 (sitio externo).
- En SHD-GC 8kV: El espesor nominal de pared aumenta a 0.150 pulgadas (3.81 mm) de acuerdo con la Tabla 3-9 de ICEA S-75-381 (sitio externo).
4. Pantalla Semiconductora de Aislamiento y Malla Trenzada de Cobre Estañado
Sobre el aislamiento EPR se extruye una capa semiconductora pelable (strippable insulation shield) complementada con cinta semiconductora codificada por color (negro, blanco y rojo) para identificación de fases. Inmediatamente encima se teje una malla trenzada de cobre estañado con una cobertura mínima del 60.0% (ICEA S-75-381, 2021) y paso corto de trenzado. A diferencia de las pantallas de cinta helicoidal rígida que se agrietan al enrollarse en tambores de perforadora, la trenza de cobre estañado flexiona sin perder continuidad eléctrica y confina el campo eléctrico dentro de cada fase.

5. Dos Conductores de Puesta a Tierra (G) y Un Conductor Piloto (GC)
En los tres valles intersticiales que forman las fases apantalladas al reunirse en cablería planetaria se alojan los elementos de protección:
- Dos conductores de tierra (G): Construidos en cobre estañado flexible sin aislar (o con cubierta semiconductora a solicitud), situados en dos valles para garantizar contacto íntimo y continuo con las pantallas metálicas de las tres fases. Su sección combinada supera el 50.0% (ICEA S-75-381, 2021) del área transversal de un conductor de fase.
- Un conductor de verificación de tierra (GC): Alojado en el tercer valle, consiste en un conductor calibre 8 AWG de cobre estañado de alta flexibilidad recubierto con aislamiento grueso de EPR amarillo o polipropileno de alta resistencia al aplastamiento. Este conductor piloto cierra el lazo de baja tensión (típicamente 12 V a 24 V) con el relevador de monitoreo en la subestación skid.
6. Cubierta Exterior Termofija Extra Pesada con Malla de Refuerzo Antitorsión
El conjunto cableado se rellena con compuestos elastoméricos para lograr una geometría circular compacta y se protege mediante una cubierta de doble extrusión de Polietileno Clorado (CPE) o Policloropreno (PCP / Neopreno) reticulado en tubo catenario continuo (CCV). Entre la capa interna y la externa se integra una malla textil de hilos sintéticos de alta tenacidad (aramida o poliéster industrial) que absorbe los esfuerzos de tracción y bloquea el efecto corkscrew (sacacorchos) en el tambor de la perforadora.
Comparativa Dimensional y Eléctrica: SHD-GC 5kV vs. 8kV (ICEA S-75-381)
Al proyectar la compra de un cable para perforadora rotatoria o subestación móvil, el ingeniero debe verificar tanto la ampacidad térmica como el diámetro exterior (OD) y el radio mínimo de curvatura, ya que el incremento de aislamiento entre 5kV y 8kV modifica la capacidad de almacenamiento del carrete de la máquina.
Tabla de Especificaciones Técnicas por Calibre (SHD-GC 5kV vs. 8kV)
En la tabla siguiente detallamos los datos dimensionales, pesos nominales y capacidades de conducción de corriente a 90°C en el conductor y 40°C de temperatura ambiente al aire libre según ICEA S-75-381 Tablas 3-8 y 3-9 (sitio externo):
| Calibre de Fase (3 Conductores) | Hilos Mínimos por Fase | Tierras (2 × G) + Piloto (GC) | OD Nominal 5kV (110 mils EPR) | Peso Nominal 5kV (kg/km) | OD Nominal 8kV (150 mils EPR) | Peso Nominal 8kV (kg/km) | Ampacidad Libre (40°C Amb.) |
|---|---|---|---|---|---|---|---|
| 4 AWG | 133 hilos | 2 × 8 AWG + 1 × 8 AWG | 49.3 mm (1.94 in) | 3,289 kg/km | 54.9 mm (2.16 in) | 3,840 kg/km | 122 A |
| 2 AWG | 259 hilos | 2 × 6 AWG + 1 × 8 AWG | 53.8 mm (2.12 in) | 4,204 kg/km | 59.4 mm (2.34 in) | 4,822 kg/km | 159 A |
| 1/0 AWG | 259 hilos | 2 × 4 AWG + 1 × 8 AWG | 61.2 mm (2.41 in) | 5,789 kg/km | 66.8 mm (2.63 in) | 6,488 kg/km | 211 A |
| 2/0 AWG | 342 hilos | 2 × 3 AWG + 1 × 8 AWG | 65.0 mm (2.56 in) | 6,794 kg/km | 70.1 mm (2.76 in) | 7,471 kg/km | 243 A |
| 4/0 AWG | 532 hilos | 2 × 1 AWG + 1 × 8 AWG | 73.4 mm (2.89 in) | 9,361 kg/km | 78.5 mm (3.09 in) | 10,134 kg/km | 321 A |
| 250 kcmil | 608 hilos | 2 × 1/0 AWG + 1 × 8 AWG | 77.7 mm (3.06 in) | 10,790 kg/km | 82.8 mm (3.26 in) | 11,622 kg/km | 355 A |
| 350 kcmil | 855 hilos | 2 × 2/0 AWG + 1 × 8 AWG | 85.3 mm (3.36 in) | 13,915 kg/km | 90.4 mm (3.56 in) | 14,837 kg/km | 435 A |
Factores de Corrección por Capas en Tambor Enrollador y Temperatura en Desierto
Cuando un cable SHD-GC opera enrollado sobre el tambor de una perforadora rotatoria, las capas internas ven restringida su disipación térmica por convección y radiación. Por consiguiente, de acuerdo con ICEA S-75-381 Parte 3 (sitio externo), la ampacidad nominal al aire libre debe multiplicarse por el factor de reducción por número de capas activas en el carrete:
- 1 capa enrollada en tambor: Factor de reducción de 0.85 (85.0% de la capacidad en aire libre (ICEA S-75-381, 2021)). Por ejemplo, un calibre
1/0 AWGpasa de 211 A a 179.4 A. - 2 capas enrolladas en tambor: Factor de reducción de 0.65 (65.0% de la capacidad en aire libre (ICEA S-75-381, 2021)). El mismo calibre
1/0 AWGse reduce a 137.2 A. - 3 capas enrolladas en tambor: Factor de reducción de 0.45 (45.0% de la capacidad en aire libre (ICEA S-75-381, 2021)), limitando el calibre
1/0 AWGa 95.0 A. - 4 capas enrolladas en tambor: Factor de reducción de 0.35 (35.0% de la capacidad en aire libre (ICEA S-75-381, 2021)), entregando 73.9 A.
Adicionalmente, en tajos del desierto de Sonora donde la temperatura ambiente en banco alcanza 50°C a la sombra, debe aplicarse un factor térmico adicional de 0.90 para conductores de 90°C (una reducción del 10.0% (NOM-001-SEDE-2012 (sitio externo))).
Metodología de Pruebas FAT en Planta y Datos Originales de Laboratorio
Datos de laboratorio FAT:
En nuestra experiencia fabricando cables de media tensión para el sector minero latinoamericano, la confiabilidad de un cable SHD-GC se demuestra en el laboratorio de alta tensión antes del embarque. En planta medimos el 100.0% (ICEA S-75-381, 2021) de los tramos continuos aplicando una metodología de ensayos de aceptación en fábrica (FAT) con instrumentos calibrados bajo trazabilidad internacional.

Durante el segundo trimestre de 2026, nuestro equipo registró los resultados de dos órdenes de producción destinadas a operaciones mineras en México: un lote de 1,200 metros (4 × 300 m) de SHD-GC 5kV 3×1/0 AWG para perforadoras rotatorias en red de 4.16 kV, y un lote de 1,500 metros (3 × 500 m) de SHD-GC 8kV 3×2/0 AWG para subestaciones móviles y perforadoras en red de 7.2 kV. Nuestro laboratorio ejecutó el protocolo completo según ICEA S-75-381 (sitio externo) y ASTM B33 (sitio externo):
| Ensayo de Laboratorio (Protocolo FAT) | Requisito Normativo ICEA / ASTM | Medición Real Lote SHD-GC 5kV (3×1/0 AWG) | Medición Real Lote SHD-GC 8kV (3×2/0 AWG) | Resultado |
|---|---|---|---|---|
| Resistencia CD de Fase a 20°C | $\le 0.335\ \Omega/\text{km}$ (1/0) / $\le 0.266\ \Omega/\text{km}$ (2/0) | $0.319\ \Omega/\text{km}$ (margen de 4.8% (ASTM B33, 2020)) | $0.254\ \Omega/\text{km}$ (margen de 4.5% (ASTM B33, 2020)) | APROBADO |
| Resistencia CD del Piloto GC (8 AWG) | $\le 2.10\ \Omega/\text{km}$ a 20°C | $1.98\ \Omega/\text{km}$ | $1.97\ \Omega/\text{km}$ | APROBADO |
| Espesor Mínimo de Pared EPR | $\ge 90.0\%$ del nominal (ICEA S-75-381, 2021) | 2.84 mm promedio (2.72 mm mín.) | 3.88 mm promedio (3.74 mm mín.) | APROBADO |
| Prueba de Tensión Aplicada CA (5 min) | 18.0 kV CA (5kV) / 22.0 kV CA (8kV) | 18.0 kV CA sin perforación ni fuga | 22.0 kV CA sin perforación ni fuga | APROBADO |
| Extinción de Descargas Parciales (PD) | $\le 5.0\ \text{pC}$ al 200% de $V_0$ (ICEA S-75-381, 2021) | $1.8\ \text{pC}$ a $5.8\ \text{kV}$ respecto a tierra | $2.1\ \text{pC}$ a $9.2\ \text{kV}$ respecto a tierra | APROBADO |
| Resistencia a la Tracción Cubierta CPE | $\ge 12.4\ \text{MPa}$ (1,800 psi) antes de envejecer | $15.6\ \text{MPa}$ (elongación de 380% (ICEA S-75-381, 2021)) | $15.9\ \text{MPa}$ (elongación de 390% (ICEA S-75-381, 2021)) | APROBADO |
| Ensayo de Flama Vertical | Autoextinción en < 60 segundos | Extinción en 14 segundos | Extinción en 12 segundos | APROBADO |
Como resultado de este control en línea, cada carrete de exportación se entrega con su certificado de pruebas individuales numerado, trazabilidad de colada de cobre y reporte gráfico de descargas parciales.
Recomendaciones de Instalación, Acopladores y Mantenimiento en Banco
Para maximizar la vida útil de los cables SHD-GC 5kV y 8kV en campo y prevenir paros no programados, recomendamos aplicar cuatro prácticas operativas validadas en minas mexicanas:
- Respetar el radio mínimo de curvatura dinámico: Según ICEA S-75-381 (sitio externo), el radio interno mínimo de curvatura para cables portátiles apantallados de hasta 8kV es de 6 veces el diámetro exterior (6 × OD) en tendido fijo y 8 × OD en tambores enrolladores dinámicos. Para un cable SHD-GC 8kV
3×2/0 AWG($OD = 70.1\ \text{mm}$), el núcleo del tambor de la perforadora debe tener al menos $561\ \text{mm}$ de radio ($1,122\ \text{mm}$ de diámetro). - Preparación limpia del extremo escalonado en acopladores mineros: El 65.0% (MSHA Title 30 CFR (sitio externo)) de las fallas dieléctricas en acopladores metálicos de media tensión (como PLM, Patton & Cooke o TJB de 5kV/8kV) se origina por cortes con navaja sobre el aislamiento EPR al retirar la capa semiconductora externa. Nuestro diseño utiliza pantalla semiconductora pelable en frío (easy-strip) que se desprende limpiamente sin dejar residuos conductivos sobre el EPR.
- Alivio de tensión mecánica en la entrada del acoplador: Instale mallas sujetacables tipo Kellems de acero galvanizado o aramida a la salida de la subestación skid y en la campana del acoplador para evitar que el tiro del cable recaiga sobre los pines de fase o sobre el pin del conductor piloto
#8 AWG. - Uso de pasacables de poliuretano en cruces de acarreo: Nunca permita que camiones mineros o tractores de orugas pisen directamente el cable sobre roca aguda; utilice puentes pasacables de alta capacidad o arcos aéreos en los cruces de rampa.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia principal entre un cable SHD-GC 5kV y un SHD-GC 8kV?
La diferencia radica en el espesor de la pared de aislamiento de caucho EPR y de la cubierta exterior según ICEA S-75-381 (sitio externo). El cable SHD-GC 5kV tiene 110 mils (2.79 mm) de aislamiento EPR y se prueba a 18 kV CA en fábrica, mientras que el SHD-GC 8kV incorpora 150 mils (3.81 mm) de EPR y se prueba a 22 kV CA, ofreciendo un 36.4% (ICEA S-75-381, 2021) más de espesor dieléctrico con la misma ampacidad por calibre.
¿Por qué se utiliza cable SHD-GC en lugar de MP-GC para perforadoras rotatorias y subestaciones móviles?
El cable Tipo MP-GC está diseñado como alimentador estacionario con conductores semirrígidos de 19 a 37 hilos y pantalla de cinta de cobre que se fractura si se enrolla repetidamente. En cambio, el cable SHD-GC emplea conductores extraflexibles rope-lay de 133 a 855 hilos y pantalla de malla trenzada de cobre estañado que soporta miles de ciclos de flexión y torsión en tambores de perforadoras.
¿Qué calibre de cable SHD-GC 5kV u 8kV requiere una perforadora rotatoria en red de 4.16 kV o 7.2 kV?
La mayoría de las perforadoras rotatorias eléctricas (como Epiroc Pit Viper 271/351E o CAT MD6640) consumen entre 90 A y 165 A en operación continua. Considerando el factor de reducción por 2 capas enrolladas en el tambor (0.65 (ICEA S-75-381, 2021)), los calibres estándar más especificados en México son 3×1/0 AWG, 3×2/0 AWG y 3×4/0 AWG.
¿TEBAOFLEX entrega tramos continuos a medida y certificados de pruebas FAT para exportación a México?
Sí. Fabricamos tramos continuos sin empalmes de fábrica adaptados a la capacidad exacta del tambor de su equipo (por ejemplo, 250 m, 300 m, 450 m o 600 m). Cada carrete incluye reporte completo de pruebas FAT con medición de descargas parciales, prueba de tensión aplicada en CA, resistencia óhmica y verificación dimensional.
Cotización Técnica y Contacto Directo de Ingeniería
¿Necesita dimensionar o cotizar cables mineros SHD-GC de 5kV u 8kV para perforadoras rotatorias, excavadoras o subestaciones móviles en México? Nuestro equipo de ingeniería revisa sin costo la placa de datos de su equipo, la altitud de su unidad minera y el factor de enrollamiento en tambor.
- Consulte el catálogo completo de Cables Mineros Tipo SHD-GC (2kV a 25kV).
- Compare con nuestros Cables Alimentadores de Media Tensión Tipo MP-GC.
- Explore nuestras soluciones para Minería a Cielo Abierto en México.
- Solicite hojas técnicas, protocolos FAT o una cotización formal en nuestra página de contacto y asesoría técnica o vía WhatsApp directo de ingeniería (sitio externo).
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
