Cables para Sistemas Trolley Assist en Camiones Mineros

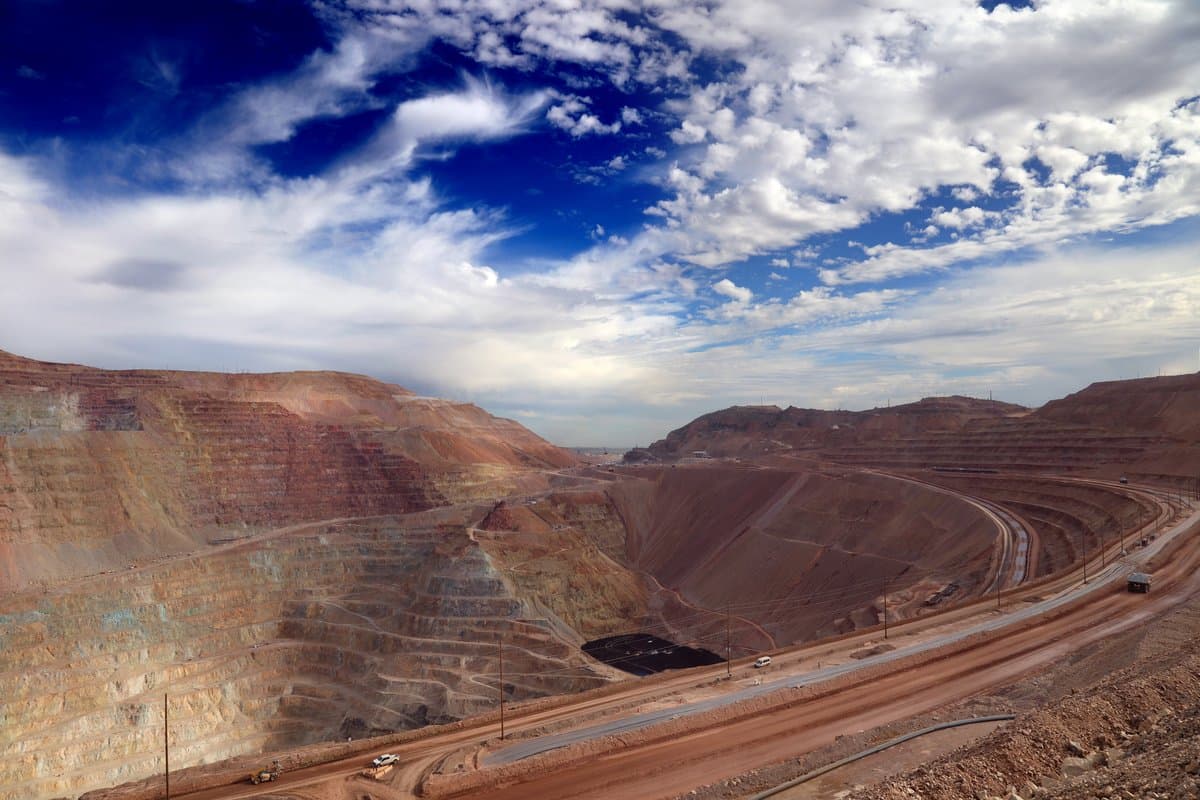

En los grandes tajos abiertos de cobre y oro de México —destacando operaciones de escala mundial en Sonora y Zacatecas—, el transporte de mineral en camiones de acarreo de 240 a 400 toneladas (clase ultra) representa hasta el 60% del consumo total de combustible diésel y cerca del 40% de los costos operativos de la mina. Para superar pendientes del 8% al 10% a plena carga con mayor velocidad, los sistemas de asistencia por catenaria (Trolley Assist) se han consolidado como la tecnología clave para descarbonizar la flota y duplicar la productividad en rampas.

Un sistema de trolley assist requiere una infraestructura eléctrica robusta que combina subestaciones rectificadoras fijas y móviles, líneas de catenaria aéreas de corriente continua (1,800 V a 2,600 V DC), cables de alimentación de tracción (feeders) y cables extra flexibles montados a bordo del camión minero, tales como Type W y DLO (Diesel Locomotive Operations), diseñados para soportar vibraciones extremas de chasis y corrientes de aceleración de hasta 1,800 amperes.

Arquitectura Eléctrica: De la Subestación a la Catenaria de Rampa

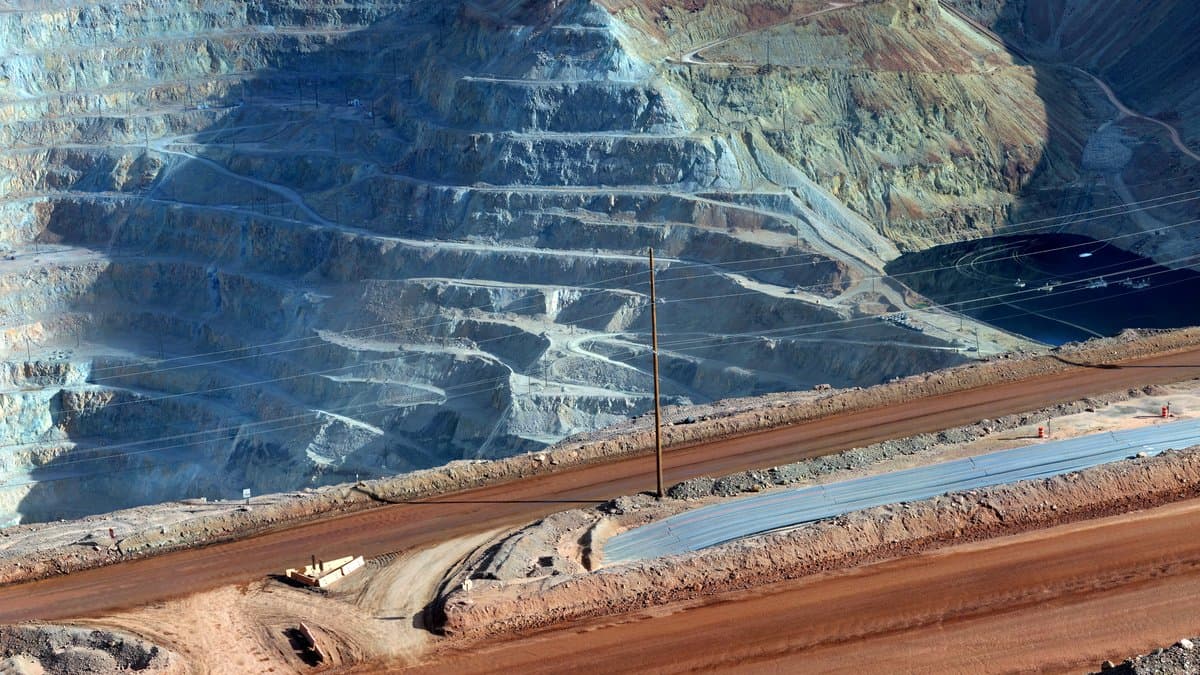

La alimentación de un tramo de trolley assist de 1.5 a 3 kilómetros en rampa se realiza a través de subestaciones rectificadoras modulares alimentadas en media tensión (13.8 kV o 23 kV AC) mediante cables MP-GC de distribución o líneas aéreas con derivaciones blindadas. En el interior de la caseta rectificadora, transformadores desfasadores de 12 o 24 pulsos alimentan puentes de tiristores o diodos para entregar corriente continua libre de rizado excesivo.

Desde los interruptores de potencia DC de la subestación parten los cables alimentadores positivos y negativos. Debido a las distancias de tendido y a las corrientes pico cuando coinciden tres o cuatro camiones ascendiendo en convoy, la caída de tensión en los cables feeders no debe superar el 5% a plena carga según las recomendaciones de IEEE Std 446 e IEEE Std 242 (sitio externo).

Condiciones Críticas de Operación Mecánica y Térmica en Rampa

A diferencia de los cables de distribución estáticos en plantas de beneficio, los cables asociados a trolley assist enfrentan esfuerzos severos inducidos por el tráfico constante de maquinaria pesada y la vibración estructural del camión:

• Vibración Mecánica Continua en Chasis: El bastidor de un camión minero de 360 toneladas genera aceleraciones multidireccionales de hasta 3G durante el tránsito sobre rocas compactadas. Los conductores con cableado estándar (Clase B) sufren fatiga por flexión y ruptura de hilos en los bornes terminales en menos de seis meses. Es mandatorio especificar cobre estañado Clase K (hilos de 30 AWG) para asegurar que el conductor resista millones de ciclos de vibración sin deshilacharse.
• Esfuerzos de Conexión y Desconexión del Pantógrafo: Cuando el camión ingresa al tramo electrificado a 25 km/h, el pantógrafo sube mediante accionamiento neumático y golpea la catenaria a 2,000 V. Este contacto produce picos de corriente instantáneos y arcos eléctricos controlados. El cable de bajante del pantógrafo debe contar con un radio de curvatura dinámico generoso y soportes articulados antivibratorios.
• Cruces de Rampa y Pisadas Accidentales de Equipo Auxiliar: En los puntos donde los alimentadores de retorno o feeders cruzan el camino de acarreo para conectarse al siguiente poste de catenaria, los cables deben protegerse obligatoriamente mediante trincheras de concreto enterradas o pasacables mineros de acero estructural diseñados para resistir cargas por eje de 100 toneladas, según las directrices de protección de cables en cruces de caminos de acarreo.

Coordinación con Normas Mexicanas: NOM-001-SEDE y NOM-023-STPS

La instalación de sistemas trolley assist en minas mexicanas debe cumplir simultáneamente con los requisitos de seguridad ocupacional de la NOM-023-STPS-2012 (sitio externo) y las prescripciones técnicas para instalaciones en minas a cielo abierto de la NOM-001-SEDE-2012 (sitio externo) (especialmente Artículos 400, 625 y 710):

• Aislamiento Galvánico y Monitoreo de Tierra: Los rectificadores de tracción operan con polo positivo a catenaria y negativo a tierra o mediante polo negativo aislado con neutro resistivo. En ambos esquemas, debe incorporarse relé de falla a tierra en corriente continua (ANSI 64) con desconexión instantánea ante contacto accidental de personas o cables caídos en menos de 50 milisegundos.
• Distancias Mínimas de Seguridad de la Catenaria: Conforme a la NOM-023-STPS, la altura libre mínima entre la rasante del camino de acarreo y el hilo de contacto de catenaria debe ser de al menos 6.5 a 7.5 metros, garantizando un margen libre superior de al menos 1.5 metros sobre la tolva levantada o la cabina del camión más alto de la flota.
• Resistencia a la Flama y No Propagación de Humos: Todos los cables instalados dentro del compartimiento eléctrico del camión y en las bandejas del chasis deben contar con certificación de no propagación de flama conforme a MSHA CFR 30 Part 7 y pruebas de resistencia térmica de 90°C continuos y 130°C en régimen de sobrecarga de emergencia.
