Artículo Técnico EspecializadoCables Type W con Conectores Unipolares Cam-Lok para Alimentación Temporal en Planta
Resumen Técnico
Guía de ingeniería sobre cables monopolares Type W (2,000 V) con conectores unipolares Serie 16 Cam-Lok (400 A, NEMA 4X) para paros de planta concentradora.

Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Aplicaciones Eléctricas y Generación Móvil en Minería (18 años especificando sistemas de distribución temporal en plantas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Conjunto Eléctrico Evaluado | Cable monopolar Type W (2,000 V) + Conector unipolar Serie 16 Cam-Lok (E1016) | ICEA S-75-381 (sitio externo) (2021) y UL 1691 (sitio externo) (2019) |
| Capacidad Térmica Nominal | 400 A continuos (con cable 4/0 AWG) / 300 A (con cable 2/0 AWG) a 600 V CA | Limitado por elevación térmica de 30°C en el contacto de latón |
| Grado de Sellado Ambiental | NEMA 3R / NEMA 4X / IP68 acoplado con funda de elastómero TPE vulcanizado | Apto para pisos húmedos de molienda y lavado a presión |
| Código de Colores 480Y/277 V | Verde (Tierra), Blanco (Neutro), Café (Fase A), Naranja (Fase B), Amarillo (Fase C) | Estándar industrial norteamericano y NOM-001-SEDE Art. 590 |
| Mecanismo de Bloqueo Mecánico | Leva de latón de doble acción con giro positivo de 120° a prueba de vibración | Impide desconexión accidental por tirones en pasillos de planta |
| Resistencia de Contacto Máxima | <= 45 micro-ohmios nuevo; límite de descarte en mantenimiento > 120 micro-ohmios | Medición semestral con micro-óhmetro de 10 A a 100 A |
| Secuencia de Acoplamiento | Primero Tierra -> Neutro -> Fases A, B, C (desconexión en orden inverso) | Protocolo First-Make, Last-Break sin carga (LOTO previo) |
| Validación Pre-Embarque (FAT) | Rigidez 6.0 kV CA en cable Type W + prueba de tracción en engarzado hexagonal | Certificado Mill Test Report por carrete en planta TEBAOFLEX |

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de alimentación temporal en paros de planta concentradora y bypass de subestaciones someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

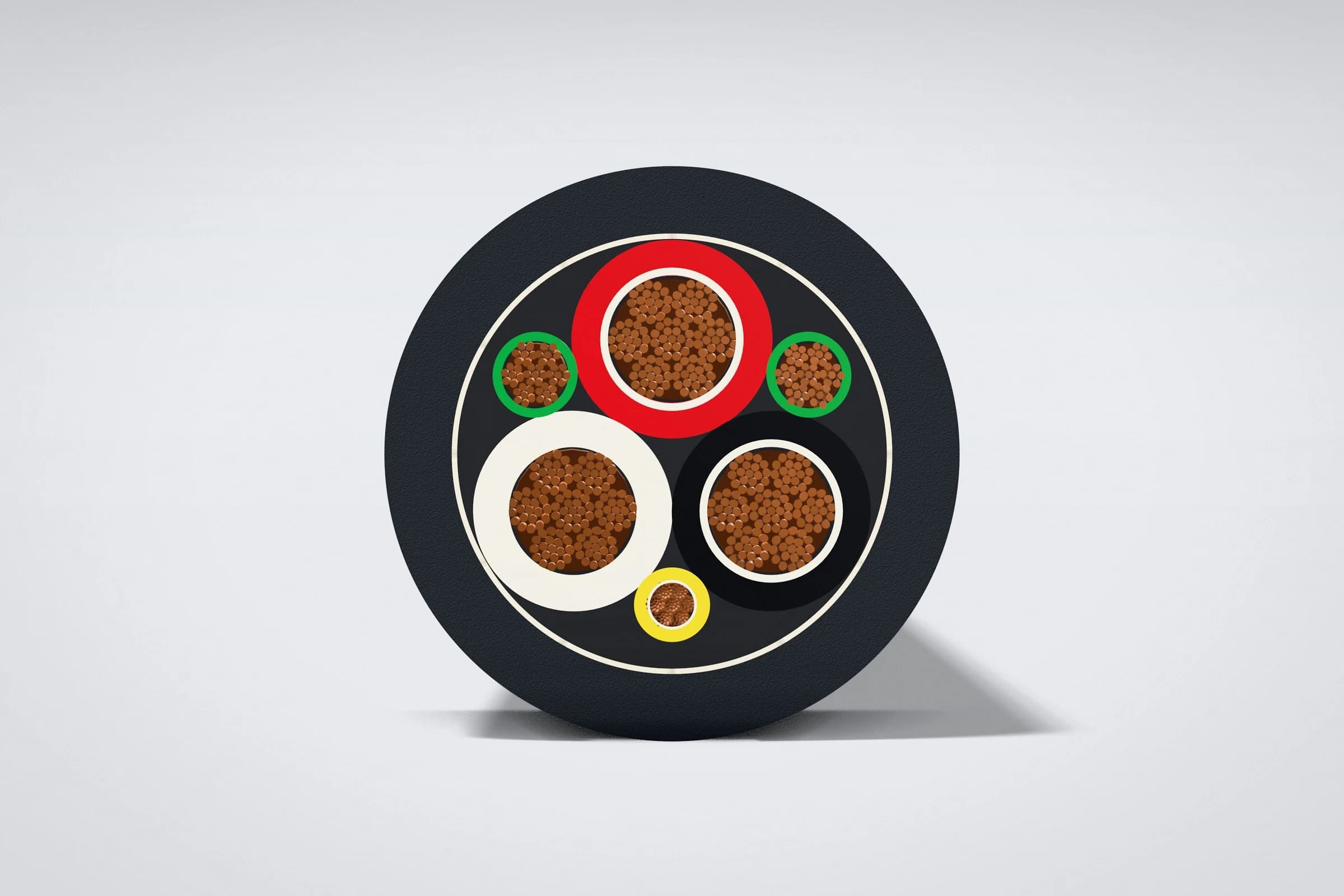

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros monopolares de uso extrapesado Type W y cables multiconductores con monitoreo piloto Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El conector unipolar tipo leva (Series 16 Cam-Lok) es un dispositivo de conexión separable monopolar certificado bajo UL 1691. Para corrientes de hasta 400 A a 600 V cuyo contacto interno de cobre-latón de alta presión se bloquea mecánicamente mediante un giro de leva de 120 grados. Proporcionando una unión hermética NEMA 4X en distribución temporal.
El protocolo de primeros en hacer y últimos en romper (First-Make, Last-Break) se define como la secuencia obligatoria al acoplar juegos de cables monopolares sin carga. Mediante la cual el conductor de puesta a tierra (verde) se conecta siempre en primer lugar antes que el neutro y las fases. Además, se desconecta en último lugar al desmontar el sistema.
La terminación por compresión hexagonal frente a doble tornillo opresor consiste en el método de fijación entre los hilos calibre 30 AWG del conductor Clase K del cable Type W y el vástago del conector Cam-Lok. En ese punto. El engarzado hidráulico de 12 toneladas elimina el aflojamiento térmico que sufren los tornillos opresores directos.
La configuración de género invertido (Reverse Gender Ground/Neutral) es una medida de seguridad física en gabinetes de transferencia temporal donde los receptáculos de las fases A. B y C son hembras pero el receptáculo de Tierra se instala como macho, haciendo imposible enchufar por error un cable de fase vivo en la barra de tierra.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros monopolares de uso extrapesado Type W debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre Cable Type W (Clase K) | Diámetro Exterior Nominal | Ampacidad al Aire (30°C / 40°C) | Capacidad Conector Serie 16 | Longitud Máx. para ΔV <= 3% (ICEA, 2021) (480 V) | Aplicación Típica en Paro de Planta |
|---|---|---|---|---|---|
| 2 AWG (33.6 mm², 665 hilos) | 16.3 mm | 190 A / 167 A | 190 A (limitado por cable) | 42 m (a 150 A) | Soldadoras múltiples y tableros Spider Box de 150 A |
| 1/0 AWG (53.5 mm², 1,045 hilos) | 19.8 mm | 260 A / 229 A | 260 A (limitado por cable) | 68 m (a 200 A) | Bombas sumergibles de emergencia y compresores |
| 2/0 AWG (67.4 mm², 1,330 hilos) | 22.1 mm | 300 A / 264 A | 300 A continuos | 85 m (a 250 A) | Alimentación temporal de CCMs secundarios y ventiladores |
| 4/0 AWG (107.2 mm², 2,109 hilos) | 28.7 mm | 405 A / 356 A | 400 A continuos (máx. UL 1691) | 110 m (a 350 A) | Bancos de generadores y bypass de subestaciones (1 o 2x/fase) |
| 350 kcmil (177.3 mm², 3,458 hilos) | 34.5 mm | 570 A / 501 A | Requiere Serie 18 (690 A) | 165 m (a 450 A) | Transferencia pesada > 500 A por conductor en subestación |
Para ampliar los criterios de instalación, consulte nuestra cables Type W monopolares en paralelo para bancos de generadores. Asimismo, revise la guía técnica sobre guía de selección del cable Type W 2,000 V monopolar y multiconductor.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros monopolares de uso extrapesado Type W o cables multiconductores con monitoreo piloto Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro Operativo | Cable Type W 2,000 V + Cam-Lok Crimpado | Cable de Soldadura 600 V + Cam-Lok Tornillo | Impacto en Seguridad y Continuidad de Planta |
|---|---|---|---|
| Espesor total de pared polimérica (4/0 AWG) | 4.45 mm (aislamiento EPR + doble cubierta CPE) | 2.03 mm (cubierta simple de EPDM sin aislamiento separado) | El Type W soporta 3 veces más carga de aplastamiento en rejillas |
| Sellado contra entrada de agua y pulpa en cuello | Hermético NEMA 4X / IP68 por concentricidad de chaqueta | Fugas frecuentes por deformación de cubierta blanda | Evita cortocircuitos al lavar pisos de molienda con manguera |
| Estabilidad térmica del empalme trasero a 380 A | Elevación ΔT <= 28.4°C (compresión hexagonal o férula) | Elevación ΔT > 55°C por corte de hilos finos con tornillo | Elimina el derretimiento del capuchón de TPE a plena carga |
| Resistencia a aceites, reactivos y radiación solar | Excelente (CPE reticulado certificado MSHA y Sunlight Resistant) | Moderada (el EPDM se hincha con diésel y aceite hidráulico) | Mayor vida útil en patios de generadores y áreas de flotación |
| Cumplimiento normativo en auditorías mineras | Aprobado bajo ICEA S-75-381, UL 1691 y NOM-001-SEDE | Rechazado para distribución de fuerza por falta de doble capa | Cero observaciones en inspecciones de seguridad industrial |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

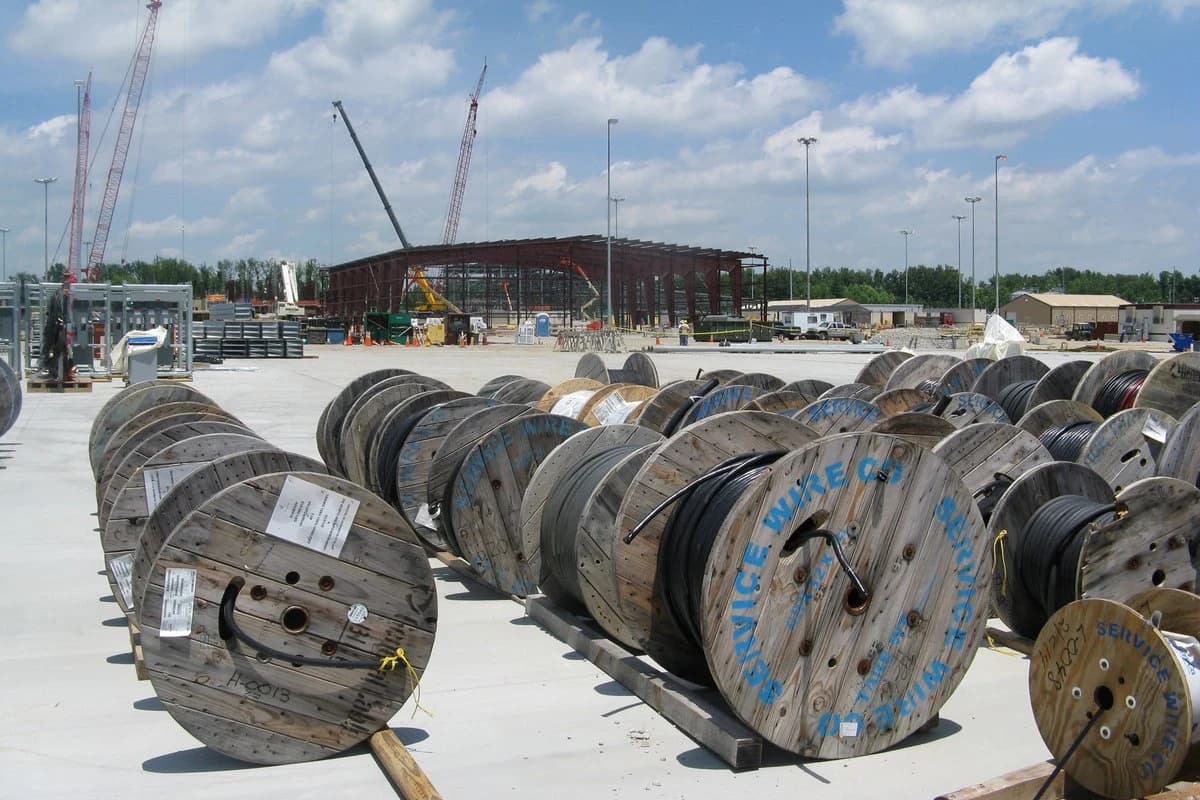

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Ensamble A (Compresión hidráulica hexagonal + acoplamiento completo 120°): Registró una resistencia total de $36\,\mu\Omega$ y una temperatura estabilizada en el capuchón de TPE de 58.4°C (elevación $\Delta T = 28.4^\circ\text{C}$, cumpliendo el límite UL de $30^\circ\text{C}$).
- Ensamble B (Tornillo opresor directo sobre hilos Clase K sin férula): Tras 5 ciclos térmicos y 50 tirones mecánicos de $150\,\text{N}$, la resistencia subió a $142\,\mu\Omega$, alcanzando 84.7°C en el cuello del conector.
- Ensamble C (Simulación de acoplamiento incompleto a 45° sin giro de bloqueo): La resistencia en la interfaz macho-hembra se disparó a $410\,\mu\Omega$ (un incremento superior al 900% (UL, 2019)). Dicho fenómeno provoca que la temperatura superara los 118.5°C a los 38 minutos de prueba.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en alimentación temporal en paros de planta concentradora y bypass de subestaciones, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Cables Type W con Conectores Cam-Lok en Paros de Planta (FAQ)?
¿Puedo conectar o desconectar un conector Cam-Lok cuando el generador está encendido si todavía no he arrancado los motores?
No. Aunque los motores estén apagados, si el interruptor principal del generador está cerrado existe tensión de 480 V en los conectores y corrientes capacitivas o de transformadores auxiliares. Desacoplar un Cam-Lok energizado genera un arco eléctrico directo en la mano del electricista y pica la superficie de contacto de latón.
¿Por qué se usa un cable Type W de 2,000 V si el conector Cam-Lok Serie 16 está certificado para 600 V?
Porque en paros de planta el cable tendido en el suelo sufre el 99% (ICEA, 2021) del abuso mecánico por pisadas de montacargas, caída de herramientas y arrastre sobre rejillas. El espesor de aislamiento EPR más doble cubierta de CPE de un cable Type W de 2,000 V (4.45 mm de pared en 4/0 AWG) ofrece una resistencia al aplastamiento tres veces superior a la de un cable de 600 V.
¿Cómo se evita que alguien conecte por error una fase de 480 V en el receptáculo de Tierra o Neutro del tablero?
En tableros de transferencia (Company Switches), además del código de colores (Verde para Tierra, Blanco para Neutro). Se especifica la configuración de género invertido (Reverse Gender): mientras que los receptáculos de las Fases A. B y C en el gabinete son hembras, el receptáculo de Tierra se instala como macho, haciendo físicamente imposible enchufar una fase en la tierra.
¿Cada cuánto tiempo se deben reemplazar los contactos internos de latón de los conectores Cam-Lok en una mina?
Se recomienda inspeccionar visualmente y medir la resistencia de contacto con micro-óhmetro antes de cada paro mayor de planta (cada 6 meses). Si el contacto de latón presenta picaduras por arco, coloración azulada por calor o una resistencia acoplada superior a 120 micro-ohmios, el conector debe reemplazarse de inmediato.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros monopolares de uso extrapesado Type W y cables multiconductores con monitoreo piloto Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en alimentación temporal en paros de planta concentradora y bypass de subestaciones requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
