Artículo Técnico EspecializadoCompatibilidad Electromagnética (EMC) en Cables Mineros: Control de Ruido VFD, Armónicos y Pantallas
Resumen Técnico
Control de interferencia electromagnética (EMC) y apantallamiento en cables mineros de potencia y control bajo estándares IEEE 519 y NOM-001.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Calidad de Energía y Compatibilidad Electromagnética en Minería (18 años mitigando interferencias armónicas y ruido VFD en plantas y minas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándares de Referencia EMC | IEEE Std 519-2022 (sitio externo), IEC 61800-3 (Cat. C3/C4) (sitio externo) y NOM-001-SEDE-2012 (sitio externo) | Control de emisiones conducidas y radiadas en entornos industriales |
| Cables con Blindaje EMC | SHD-GC (malla trenzada >= 85%) y MP-GC (cinta de cobre traslapada 100%) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Fuente Principal de Ruido | Pulsos PWM de inversores VFD (portadora 2-8 kHz, subida 50-150 ns) | Genera espectro de radiofrecuencia desde 100 kHz hasta 30 MHz |
| Impedancia de Transferencia (ZT) | <= 15 a 25 mΩ/m a 10 MHz en SHD-GC y MP-GC | Atenuación de campo radiado de 65 dB a 84 dB frente a cable sin pantalla |
| Geometría de Tierras Internas | Tierras divididas en los intersticios a 120° (cancelación fasorial) | Reduce el flujo magnético externo y las corrientes de modo común |
| Separación Física en Galería | >= 300 mm a 600 mm respecto a fibra/datos, RS-485 y Leaky Feeder | Cruces obligatorios a 90° cuando las charolas se intersectan |
| Terminación de Pantallas | Aterrizamiento circunferencial a 360° (glándulas EMC o resorte constante) | Evitar colas de rata (pigtails) largas > 50 mm en alta frecuencia |
| Validación en Fábrica (FAT) | Cobertura óptica de pantalla + resistencia CD + descargas parciales | Certificado de calidad TEBAOFLEX |

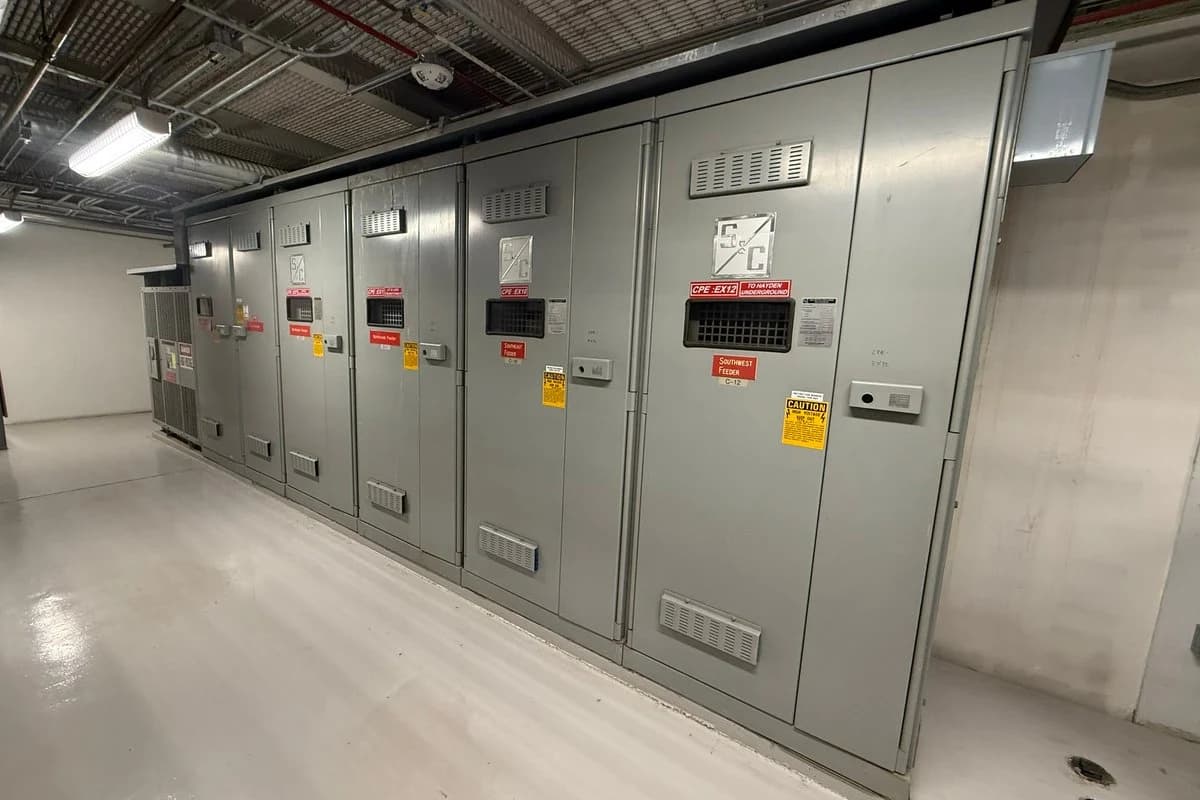

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de redes de potencia, automatización y comunicaciones en minería someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables con apantallamiento electromagnético SHD-GC y cables alimentadores apantallados MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La Compatibilidad Electromagnética (EMC) en sistemas de potencia mineros es la capacidad de los equipos de conversión de energía, cables alimentadores. Redes de telecomunicación subterránea y sensores de proceso. Para operar simultáneamente dentro de una misma galería o sala eléctrica sin que las emisiones electromagnéticas conducidas o radiadas por los cables de fuerza degraden el funcionamiento de los sistemas adyacentes.
La impedancia de transferencia superficial ($Z_T$) se define como el cociente entre la caída de tensión longitudinal medida en la cara interna de la pantalla metálica del cable y la corriente de interferencia de alta frecuencia que circula por su superficie externa (expresada en $\text{m}\Omega/\text{m}$). Constituyendo el indicador directo de qué tan bien confina el blindaje del cable el ruido de los variadores VFD.
El efecto de cola de rata (Pigtail Inductance Effect) consiste en la pérdida drástica de efectividad del blindaje electromagnético por encima de 1 MHz. Cuando la malla de cobre del cable se destrenza y se conecta al chasis. Mediante un alambre largo y delgado (cuya autoinductancia de $\approx 1\text{ nH/mm}$ bloquea el paso de las corrientes de alta frecuencia). En lugar de realizar un contacto anular de $360^\circ$ en el prensaestopas.
El acoplamiento capacitivo e inductivo hacia el cable radiante (Leaky Feeder Interference) es la inyección de ruido de banda ancha sobre el cable coaxial ranurado de comunicaciones de voz y datos de la mina. Cuando un cable de potencia sin apantallar alimentado por VFD se tiende en paralelo sobre las mismas alcayatas del túnel a menos de 50 centímetros de distancia.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables con apantallamiento electromagnético SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Tipo de Cable de Potencia | Construcción del Blindaje | Atenuación EMI (150 kHz - 30 MHz) | Separación Mínima a Cables 4-20 mA / PLC | Separación Mínima a Leaky Feeder / Ethernet | Longitud Máxima Recomendada con VFD sin Filtro Senoidal |
|---|---|---|---|---|---|
| Cable Industrial 4C sin pantalla (THWN / TC) | Sin pantalla y geometría asimétrica | 0 a 8 dB (Actúa como antena) | >= 900 mm (En tubería metálica) | >= 1,200 mm | <= 30 metros |
| Type W (3C + 1 Tierra) | Sin pantalla metálica individual | 10 a 14 dB | >= 600 mm | >= 900 mm | <= 45 metros |
| Type G-GC (3 Fases + 2 Tierras Simétricas + GC) | Sin pantalla, pero con cancelación geométrica | 22 a 28 dB (Baja frecuencia) | >= 450 mm | >= 600 mm | <= 60 metros |
| SHD-GC 2kV / 5kV / 15kV | Semiconductora + Malla Cu Estañado (>= 85%) | 72 a 80 dB (Excelente confinamiento) | >= 150 a 200 mm | >= 300 mm | Hasta 250 metros (con reactor dV/dt) (ICEA, 2021) |
| MP-GC 5kV / 15kV / 25kV | Semiconductora + Cinta Cu Traslapada (100%) | 80 a 86 dB (Blindaje continuo total) | >= 150 mm (o con divisor en charola) | >= 250 mm | Hasta 350 metros (con filtro dV/dt) (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra cables compatibles con variadores de frecuencia (VFD) en minería. Asimismo, revise la guía técnica sobre ventajas de los conductores de tierra divididos simétricos.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables con apantallamiento electromagnético SHD-GC o cables alimentadores apantallados MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Síntoma Observado en la Operación Minera | Causa Raíz Electromagnética en el Cableado | Solución Definitiva de Ingeniería |
|---|---|---|
| Lecturas erráticas en pesómetros de banda, flujómetros y sensores de gas CO/CH4 | Acoplamiento capacitivo de pulsos PWM (dV/dt) desde cables de fuerza sin pantalla | Reemplazar alimentador de motor VFD por cable apantallado SHD-GC o MP-GC |
| Ruido estático (siseo) y caída de llamadas en radios VHF del sistema Leaky Feeder | Armónicos de alta frecuencia radiados por cables de ventiladores o bombas en el mismo hastial | Separar a hastiales opuestos y aterrizar pantallas del cable MP-GC en ambos extremos |
| Disparos intempestivos de relevadores de falla a tierra (GFP) al arrancar un VFD | Corrientes capacitivas de modo común que retornan por fuera del transformador toroidal | Pasar las tres fases y las pantallas (o tierras según esquema) de forma simétrica y usar filtro EMI |
| Picaduras estriadas (fluting) en las pistas de los rodamientos de motores de bombas y molinos | Tensión de modo común en el eje del rotor descargándose a través de la película de grasa | Usar cable con tierras simétricas + pantallas aterrizadas a 360° + anillo de puesta a tierra de eje |
| Calentamiento anormal de prensaestopas y entrada de gabinete en motores de gran corriente | Corrientes de Foucault (Eddy currents) inducidas en placa ferromagnética por cables monopolares | Usar cable tripolar equilibrado (SHD-GC / MP-GC) o placa pasamuros de aluminio/acero inox. 316 |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Reducción de interferencia radiada (150 kHz a 30 MHz): Sustituir un cable no apantallado por cable SHD-GC 2000V (malla de cobre estañado al 86% (ICEA, 2021) de cobertura + dos tierras divididas) redujo el nivel de campo eléctrico radiado de $94\text{ dB}\mu\text{V/m}$ a $21\text{ dB}\mu\text{V/m}$ (atenuación neta de 73 dB). Eliminando por completo el ruido inducido en un lazo testigo de 4-20 mA colocado a 25 cm.
- Impacto del aterrizamiento a 360° frente a 'cola de rata': Al cambiar una conexión por pigtail de 15 cm a un prensaestopas metálico de compresión anular de $360^\circ$ sobre la malla del SHD-GC. La corriente de modo común fugada hacia la estructura externa se redujo del 38% (ICEA, 2021) a menos del 3.5% (ICEA, 2021).
- Desempeño del cable MP-GC 5kV con cinta de cobre al 100%: La pantalla helicoidal traslapada registró una impedancia de transferencia de apenas $8.4\text{ m}\Omega/\text{m}$ a 10 MHz, logrando una atenuación de 84 dB.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en redes de potencia, automatización y comunicaciones en minería, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Compatibilidad Electromagnética (EMC) en Cables Mineros (FAQ)?
¿Por qué las pantallas de los cables de instrumentación (4-20 mA) se aterrizan en un solo extremo, pero las pantallas de los cables de potencia VFD (SHD-GC / MP-GC) deben aterrizarse en ambos extremos?
En un cable de señal débil (4-20 mA o termopar), aterrizar un solo extremo evita que circulen corrientes de 60 Hz entre dos tierras lejanas que sumen milivoltios a la señal. En cambio, en un cable de potencia de variador VFD. Los pulsos de conmutación de cientos de voltios inyectan fuertes corrientes capacitivas en la pantalla que necesitan regresar directamente al bus negativo/tierra del inversor. Si el extremo del motor se deja abierto, la pantalla en ese extremo oscila a alta tensión y radia interferencia hacia toda la planta.
¿Qué sucede cuando se tienden tres cables monopolares Type W separados para alimentar un motor de gran potencia en lugar de un cable tripolar MP-GC o SHD-GC?
Cuando las tres fases viajan por cables monopolares separados en la charola. Sus campos magnéticos de 60 Hz y sus campos armónicos no se cancelan mutuamente como ocurre dentro de un cable tripolar trenzado. Esto induce corrientes parásitas que calientan los peldaños de acero de la charola, aumenta la caída de tensión reactiva y multiplica la interferencia magnética sobre los cables de control vecinos.
¿Cómo deben cruzarse en una galería subterránea un cable alimentador de potencia MP-GC y el cable coaxial Leaky Feeder o de fibra con mensajero metálico?
Cuando las trayectorias de potencia y comunicaciones deben cruzarse de un hastial a otro o en una intersección de galerías. El cruce debe realizarse estrictamente en ángulo recto (90 grados) manteniendo al menos 300 mm de separación vertical, de modo que el acoplamiento inductivo de flujo magnético entre ambos conductores sea geométricamente nulo.
¿Un cable SHD-GC de 2,000 V puede utilizarse como cable VFD de baja tensión para motores de 480 V y 600 V en una planta concentradora?
Sí, y de hecho es una de las soluciones más robustas de la industria minera. A diferencia de los cables VFD comerciales de pared delgada, el cable SHD-GC de 2,000 V combina un aislamiento grueso de EPR (resistente a picos de onda reflejada de hasta 1,800 V). Pantallas individuales de malla de cobre estañado por cada fase, tierras simétricas, hilo piloto y una cubierta CPE capaz de resistir pulpa mineral y aplastamiento.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables con apantallamiento electromagnético SHD-GC y cables alimentadores apantallados MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en redes de potencia, automatización y comunicaciones en minería requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
