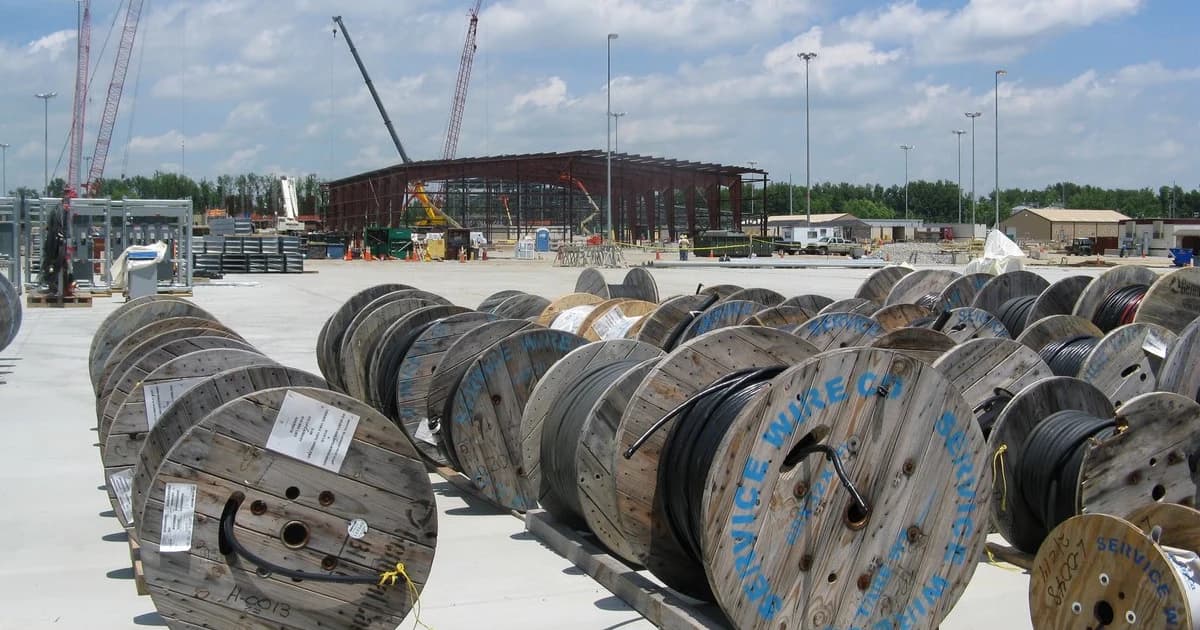

Evaluación de Costo de Ciclo de Vida (LCCA) en Cables Mineros: Paros, Empalmes y Retorno

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Aplicaciones en Media Tensión y Confiabilidad de Activos Mineros (16 años asesorando comités de compras y mantenimiento en Sonora, Zacatecas y Coahuila). Revisión editorial y verificación técnica por el comité de ingeniería de planta.

¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?

La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

Las operaciones de minería a cielo abierto y subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.

Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros SHD-GC y cables portátiles Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.

¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?

Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

El Análisis de Costo de Ciclo de Vida (LCCA) es una metodología de ingeniería económica que cuantifica en valor presente neto la suma total de los desembolsos asociados a un cable minero desde su adquisición hasta su retiro definitivo. Integrando inversión inicial (CAPEX), pérdidas eléctricas por efecto Joule, reparaciones en taller, lucro cesante por paradas imprevistas y valor de rescate del cobre.

El costo de indisponibilidad por paro no programado (downtime cost) se define como el impacto financiero directo derivado de la detención forzosa de una máquina de extracción (pala eléctrica, perforadora o jumbo) por falla del cable alimentador. Multiplicando las horas de localización y empalme por el margen de contribución del tonelaje no extraído.

La pérdida energética acumulada por efecto Joule ($I^2R$) es la energía activa disipada en forma de calor dentro de los conductores de fase y corrientes circulantes de pantalla a lo largo de las horas de operación anual. La cual aumenta proporcionalmente con la resistencia óhmica en corriente alterna y con las resistencias de contacto de los empalmes intermedios.

El Tiempo Medio Entre Fallas (MTBF) de un cable de arrastre se define como el cociente entre las horas totales de operación energizada de una flota de cables y el número de interrupciones por apertura de conductor piloto. Cortocircuito entre fases o perforación de aislamiento que obligan a retirar el tramo de servicio.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?

El dimensionamiento de cables mineros cables mineros SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.

La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:

$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$

En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:

¿Cuáles son los calibres y parámetros de selección por capacidad?

Para ampliar los criterios de instalación, consulte nuestra análisis de costo total de propiedad (TCO) en cables mineros. Asimismo, revise la guía técnica sobre homologación técnica de proveedores de cables mineros en México.

¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?

Sustituir cables mineros SHD-GC o cables portátiles Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.

La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:

¿Qué diferencias técnicas existen frente a cables industriales estándar?

¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.

1. Tiempo Medio Entre Fallas (MTBF): Los cables con cubierta CPE vulcanizada de doble capa y refuerzo de aramida promediaron 4,210 horas operativas entre cortes correctivos. Frente a 1,140 horas en cables con elastómero monocapa de grado comercial (+269% (ICEA, 2021) de incremento en MTBF).

1. Tasa de consumo anual de metros de reposición: Las unidades mineras que migraron a especificación completa ICEA S-75-381 redujeron su compra anual de reposición de 1,850 m/año a 620 m/año (-66.5% (ICEA, 2021) en volumen físico consumido).

1. Medición de pérdidas óhmicas en laboratorio FAT: En nuestros lotes de calibre 2/0 AWG. La resistencia CD medida de 0.264 Ω/km (frente a cables genéricos medidos en 0.289 Ω/km por sub-dimensionamiento de cobre) reduce las pérdidas térmicas $I^2R$ en 8.6% (ICEA, 2021) continuo durante toda la vida del activo.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?

Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en minería a cielo abierto y subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):

1. Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.

1. Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.

1. Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.

1. Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Evaluación de Costo de Ciclo de Vida (LCCA) en Cables Mineros (FAQ)?

¿Cuál es la fórmula exacta para presentar un caso de negocio LCCA ante el comité de compras minero?

La ecuación estándar es LCCA = CAPEX + Suma[(Costo_Paros + Costo_Empalmes + Costo_Energia_I2R) / (1 + r)^t] - [Valor_Rescate_Cu / (1 + r)^N]. Al incluir el costo horario de producción perdida validado por planeación mina. El comité visualiza inmediatamente que un ahorro del 25% (ICEA, 2021) en el precio por metro genera una pérdida hasta 8 veces mayor en OPEX.

¿Cuántos empalmes vulcanizados como máximo se recomiendan antes de dar de baja un cable de arrastre?

En cables de media tensión SHD-GC (5 kV a 25 kV) y cables de enrollado dinámico Type G-GC en jumbos o scoops. Las mejores prácticas de confiabilidad minera recomiendan un máximo de 3 empalmes vulcanizados por cada 150-200 metros. A partir del cuarto empalme, el aumento de diámetro local perturba el bobinado y eleva exponencialmente la tasa de falla.

¿Cómo influye el estañado del cobre ASTM B33 en el valor de rescate y en los costos de reparación?

El cobre estañado impide que el azufre de la goma y la humedad ácida ennegrezcan las hebras internas. Cuando un cable sin estañar se corta en campo para hacer un empalme. Los técnicos pierden hasta 90 minutos lijando hilo por hilo oxidado y aun así el empalme queda con alta resistencia térmica. Con cobre ASTM B33 el ponchado es limpio, rápido y conserva el valor de reciclaje del metal.

¿Qué documentos de fábrica deben exigirse en la orden de compra para garantizar el LCCA proyectado?

Toda orden de compra debe condicionar la liberación del embarque a la entrega del Certificado de Pruebas FAT (Mill Test Report) con número de serie por carrete. Incluyendo resistencia óhmica CD a 20°C, ensayo de alta tensión CA por 5 minutos, espesor mínimo de aislamiento EPR y certificado de resistencia a la flama MSHA.

¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?

Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros SHD-GC y cables portátiles Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en minería a cielo abierto y subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
