Pruebas Dieléctricas VLF y Tan Delta en Cables Mineros

En los entornos operativos de minería a cielo abierto y subterránea en México —desde las faenas cupríferas de Sonora hasta las operaciones polimetálicas de Zacatecas y Chihuahua—, los cables de media tensión (5 kV a 25 kV) tipo Type SHD-GC y alimentadores Type MP-GC representan la infraestructura más crítica para el suministro ininterrumpido de energía a palas electromecánicas, jumbos y bombas de desagüe.

Durante décadas, el ensayo dieléctrico estándar en campo fue la prueba de alto potencial en corriente continua (DC Hipot). Sin embargo, la investigación moderna y el estándar IEEE 400 (sitio externo) han demostrado que aplicar alta tensión continua sobre cables con aislamiento extruido de Etileno-Propileno (EPR) o polietileno reticulado (XLPE) atrapa cargas espaciales residuales en el polímero, acelerando el envejecimiento dieléctrico y provocando la rotura prematura del aislamiento poco después de reenergizar el circuito. Para evaluar la salud real del cable sin dañarlo, la ingeniería eléctrica minera ha adoptado universalmente el ensayo en Muy Baja Frecuencia (VLF - Very Low Frequency a 0.1 Hz) y el diagnóstico de factor de disipación (Tan Delta).

Por Qué el Hipot de Corriente Continua Daña los Cables con EPR

El comportamiento dieléctrico de los polímeros modernos bajo corriente alterna se rige por la permitividad capacitiva, mientras que bajo corriente continua depende exclusivamente de la conductividad resistiva. Esta diferencia fundamental explica por qué el ensayo de CC tradicional resulta contraproducente en minería:

• Generación de Carga Espacial Atrapada: Bajo campo eléctrico unidireccional de CC, los iones y electrones libres migran y quedan atrapados en las interfaces microscópicas entre la pantalla semiconductora y el EPR. Al concluir la prueba y reenergizar a 60 Hz de CA, la sobretensión local resultante entre la carga atrapada y la tensión sinusoidal supera el gradiente de ruptura del material, perforando el aislamiento.
• Incapacidad para Detectar Defectos Reales: Una microcavidad o fisura mecánica en la chaqueta que haya acumulado humedad o polvo conductor en una galería subterránea puede resistir fácilmente 30 kV de CC sin disparar la fuga, pero fallará instantáneamente bajo unos pocos ciclos de CA a tensión nominal debido a la concentración del campo capacitivo.

Metodología del Ensayo VLF Senoidal y Medición de Tan Delta

De acuerdo con la norma internacional IEEE 400.2 (Guide for Field Testing of Shielded Power Cable Systems Using VLF) (sitio externo), el protocolo de diagnóstico en mina se ejecuta en dos modalidades complementarias:

Detección de Árboles de Agua y Descargas Parciales en Campo

En cables de arrastre sometidos a inmersión en cunetas con agua ácida de mina —como se detalla en nuestra guía sobre descargas parciales en aislamiento de cables mineros—, el ingreso microscópico de humedad genera estructuras dendríticas conocidas como "árboles de agua" (water trees). Aunque el EPR posee una resistencia intrínseca a la arborescencia superior al XLPE convencional, las sobretensiones cíclicas y las maniobras en altitud (analizadas en desclasificación de cables por gran altitud y efecto corona) pueden convertir un árbol de agua en un árbol eléctrico de falla rápida.

El ensayo de Tan Delta en escalones de tensión (0.5 U0, 1.0 U0 y 1.5 U0) permite identificar la presencia de árboles de agua: a baja tensión el dieléctrico parece normal, pero al alcanzar 1.5 U0 el agua polarizada dentro de las cavidades eleva drásticamente el valor de Tan δ (efecto conocido como Tip-Up no lineal). Este resultado alerta al ingeniero de mina antes de que el cable explote en operación.

Procedimiento Paso a Paso para Ensayos VLF en Mina

Para garantizar la seguridad del personal y la validez metrológica de la prueba, debe seguirse el siguiente protocolo conforme a la NOM-023-STPS-2012 (sitio externo) y la NOM-001-SEDE-2012 (sitio externo):

• 1. Desenergización y Descarga a Tierra de Seguridad: Abrir el interruptor aguas arriba, aplicar candado LOTO, comprobar ausencia de tensión con pértiga y aterrizar las tres fases durante al menos 10 minutos para drenar cargas residuales.
• 2. Desconexión de Terminales y Limpieza: Desconectar el cable de la subestación móvil o acoplador rápido. Limpiar las puntas con solvente dieléctrico para eliminar polvo de roca o humedad superficial que alteraría la medición de Tan Delta.

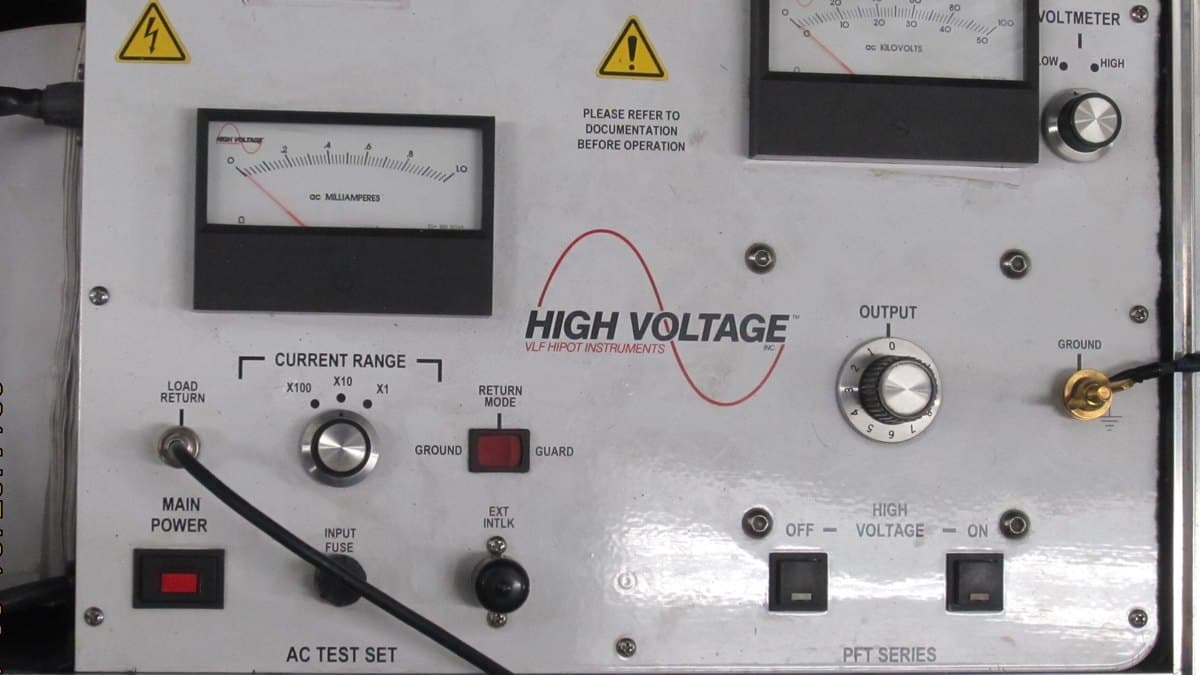

• 3. Conexión del Generador VLF y Guarda: Conectar el cable de alta tensión del equipo VLF a la fase bajo prueba, y el anillo de guarda a la pantalla semiconductora para derivar corrientes de fuga superficiales fuera del circuito de medición.
• 4. Ejecución del Barrido de Tensión (Monitoreo TD): Aplicar escalones de 0.5 U0, 1.0 U0 y 1.5 U0 a 0.1 Hz durante 3 a 5 minutos por escalón, registrando el valor medio y la desviación estándar.
• 5. Prueba de Rigidez Dieléctrica Sostenida (VLF Withstand): Si el Tan Delta resulta satisfactorio, aplicar la tensión de soporte (3x U0 rms) durante 30 a 60 minutos para certificar que el cable resistirá sobretensiones operativas sin perforación.
