Cables Mineros en Gran Altitud: Desclasificación y Corona

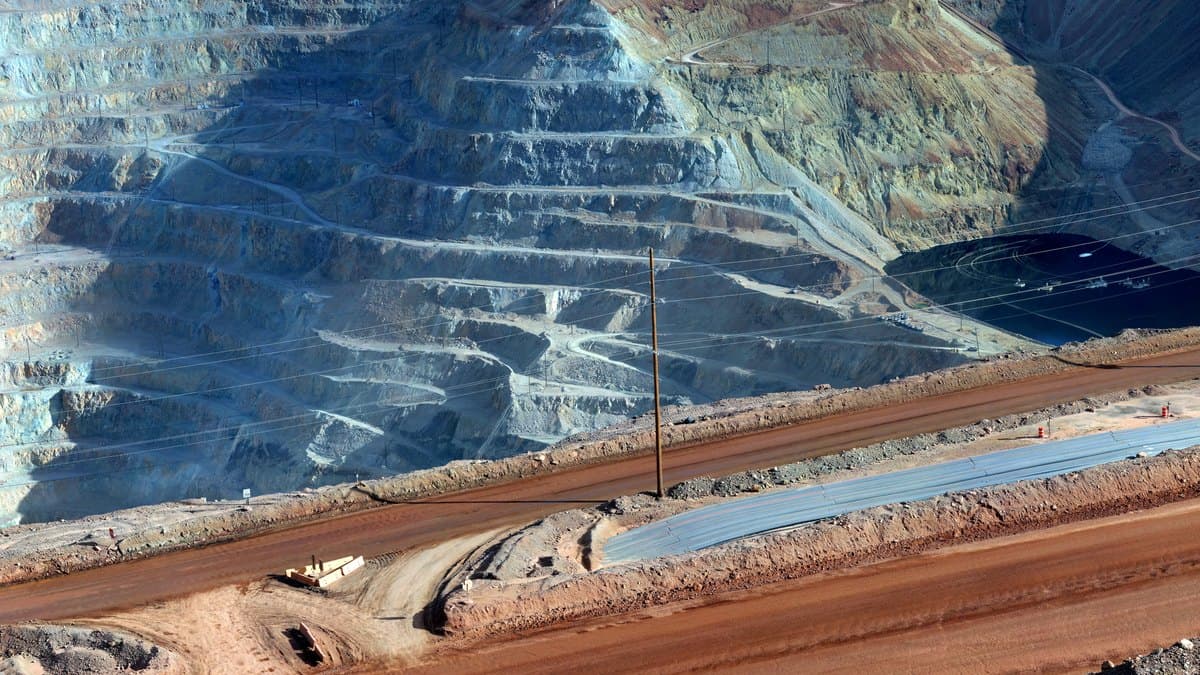

En los distritos mineros de la Sierra Madre Occidental y el Eje Neovolcánico de México —como las unidades de San Dimas y Ciénega en Durango, Fresnillo y Sombrerete en Zacatecas, o Tizapa en el Estado de México—, las faenas de extracción operan con frecuencia a altitudes que oscilan entre los 2,400 y más de 3,500 metros sobre el nivel del mar (msnm). A estas elevaciones, la presión barométrica disminuye drásticamente (pasando de 101.3 kPa a menos de 67 kPa), reduciendo de forma directa la densidad del aire circundante.

Para las cuadrillas electromecánicas y superintendentes de mantenimiento, la gran altitud introduce dos fenómenos físicos adversos que suelen pasarse por alto: la pérdida de capacidad de refrigeración convectiva (exigiendo un factor de desclasificación térmica de corriente) y la disminución de la rigidez dieléctrica del aire según la Ley de Paschen, lo que provoca que el Efecto Corona y las descargas superficiales se inicien a tensiones mucho menores que a nivel del mar.

Este artículo analiza los cálculos de desclasificación térmica obligatorios bajo NOM-001-SEDE-2012 (sitio externo), los requisitos de aislamiento radial en cables Type SHD-GC y Type MP-GC, y las medidas para evitar perforaciones dieléctricas en terminales y acopladores de media tensión en minas de alta montaña.

1. Física de la Altitud: Disipación Térmica y Ampacidad

La disipación del calor generado por el efecto Joule (I²R) en un cable depende en gran medida de la convección natural del aire. A 3,000 msnm, la densidad del aire es un 30% menor que a nivel del mar, lo que actúa como un aislante térmico deficiente para el conductor.

De acuerdo con las recomendaciones de IEC 60071-2 (Coordinación de Aislamiento) (sitio externo) y la norma oficial NOM-001-SEDE-2012 (sitio externo), los factores de corrección por altitud que deben multiplicarse por la ampacidad nominal del cable son:

2. Efecto Corona y Ruptura Dieléctrica del Aire (Ley de Paschen)

El segundo gran reto en alta montaña es la disminución de la rigidez dieléctrica del aire. La Ley de Paschen establece que la tensión de ruptura de un gas entre dos electrodos es función directa del producto de la presión por la distancia (p × d).

A presiones reducidas, las moléculas de gas están más separadas; los electrones libres acelerados por el campo electrostático tienen un camino libre medio más largo, adquiriendo mayor energía cinética antes de colisionar. Esto desencadena avalanchas de ionización electrónica con campos eléctricos de apenas 20 kV/cm, frente a los 30 kV/cm requeridos a nivel del mar.

• Disminución de la Tensión de Inicio de Corona (CIV): En terminales de media tensión (5 kV a 25 kV), el efecto corona comienza a manifestarse a tensiones operativas ordinarias si las terminaciones no cuentan con blindaje radial semiconductor perfecto.
• Generación de Ozono y Ácido Nítrico: El efecto corona en aire enrarecido ioniza el oxígeno produciendo ozono (O₃) y, en presencia de humedad, ácido nítrico (HNO₃), que ataca químicamente las cubiertas poliméricas, provocando fisuras por fotooxidación prematura como se advierte en la guía de cables en climas extremos.
• Distorsión en Ensayos de Descargas Parciales: Las cuadrillas que realizan pruebas dieléctricas en faenas de altitud observan lecturas elevadas de descargas de corona en el aire que pueden enmascarar defectos reales del aislamiento interno, requiriendo los protocolos de nuestra guía de descargas parciales y VLF en cables mineros.

3. Medidas de Mitigación en Especificación de Cables Mineros

Para anular los riesgos de falla en faenas mexicanas situadas por encima de los 2,500 msnm, los ingenieros de proyectos deben adoptar los siguientes criterios de selección:

1. Sobredimensionamiento de Calibre por Factor Combinado: En proyectos de tajo donde la radiación solar y la altitud coexisten (e.g. Cananea o San Martín), multiplique el factor térmico por altitud (k_alt = 0.90) por el factor de temperatura ambiente (k_temp = 0.88). Un cable con ampacidad nominal de 300 A queda limitado a 237 A, lo que exige migrar de calibre 2/0 AWG a 4/0 AWG.
2. Especificación de Cables Blindados Tipo SHD-GC: En circuitos de más de 2 kV en altitud, prohíba el uso de cables sin pantalla metálica individual. El cable Type SHD-GC confina el 100% de las líneas de campo eléctrico dentro del aislamiento de EPR, erradicando por completo el efecto corona superficial en el cuerpo del cable.
3. Terminaciones y Acopladores con Distancia de Fuga Sobredimensionada: Para operar en 4.16 kV a 3,000 msnm, utilice terminales y acopladores rápidos mineros dimensionados para el nivel de tensión inmediato superior (clase 8 kV o 15 kV), garantizando que la distancia de línea de fuga supere los 31 mm/kV requeridos.
4. Protección ante Armónicos de Motores con VFD: La gran altitud agrava las descargas por conmutación rápida en motores con variador; consulte nuestra guía técnica sobre cables para variadores VFD en minería severa para aislamientos reforzados.

En TEBAOFLEX suministramos cables mineros para gran altitud tipo Type SHD-GC, Type MP-GC y Type G-GC, fabricados con compuestos de EPR de alta resistencia a la ionización por corona y cubiertas de CPE vulcanizado de máxima estabilidad térmica. Explore nuestra oferta en cables de uso rudo para minería o solicite a nuestros ingenieros de soporte técnico una memoria de cálculo de desclasificación ajustada a la elevación de su faena.
