Resistencia al Fuego en Cables Mineros según MSHA y NOM

En los túneles y galerías subterráneas de las minas mexicanas, un conato de incendio es una de las emergencias más aterradoras a las que puede enfrentarse una brigada de rescate. El confinamiento del espacio, el tiro forzado de los ventiladores principales y la dificultad de evacuación convierten cualquier material combustible en una trampa mortal. Históricamente, las sobrecargas eléctricas y los cortocircuitos en cables de arrastre han figurado entre los principales focos de ignición en interior de mina.

Por esta razón, las autoridades regulatorias no permiten el uso de cables eléctricos estándar en faenas mineras. La norma oficial mexicana NOM-023-STPS-2012 (numeral 9.9.4) (sitio externo) y la agencia minera estadounidense MSHA (Mine Safety and Health Administration) (sitio externo) bajo el código 30 CFR Parte 7 Subparte K, exigen que todo cable que ingrese a una mina subterránea cuente con una cubierta exterior autoextinguible, retardante a la flama y no propagadora de incendio.

Este artículo analiza los métodos de prueba de fuego en laboratorio, la diferencia entre compuestos termoplásticos y elastómeros termoestables vulcanizados (CPE y policloropreno), el significado del marcado oficial MSHA Flame-Resistant y los criterios para superar auditorías federales de seguridad en México.

1. Ensayos Oficiales de Flama: MSHA 30 CFR Parte 7 e IEEE 1202

Para evaluar la resistencia al fuego, las formulaciones de cable minero son sometidas a ensayos de laboratorio en cámaras de combustión controladas:

1. Protocolo MSHA 30 CFR § 7.407 (Flame Test for Trailing Cables): Una muestra de cable se suspende horizontal o verticalmente en una cámara sin corrientes de aire y se somete a una llama de gas propano a 815 °C (1,500 °F) durante 60 segundos continuos. Al retirar el quemador, la llama del cable debe autoextinguirse en menos de 60 segundos y la longitud carbonizada de la cubierta no puede superar los 152 mm (6 pulgadas).

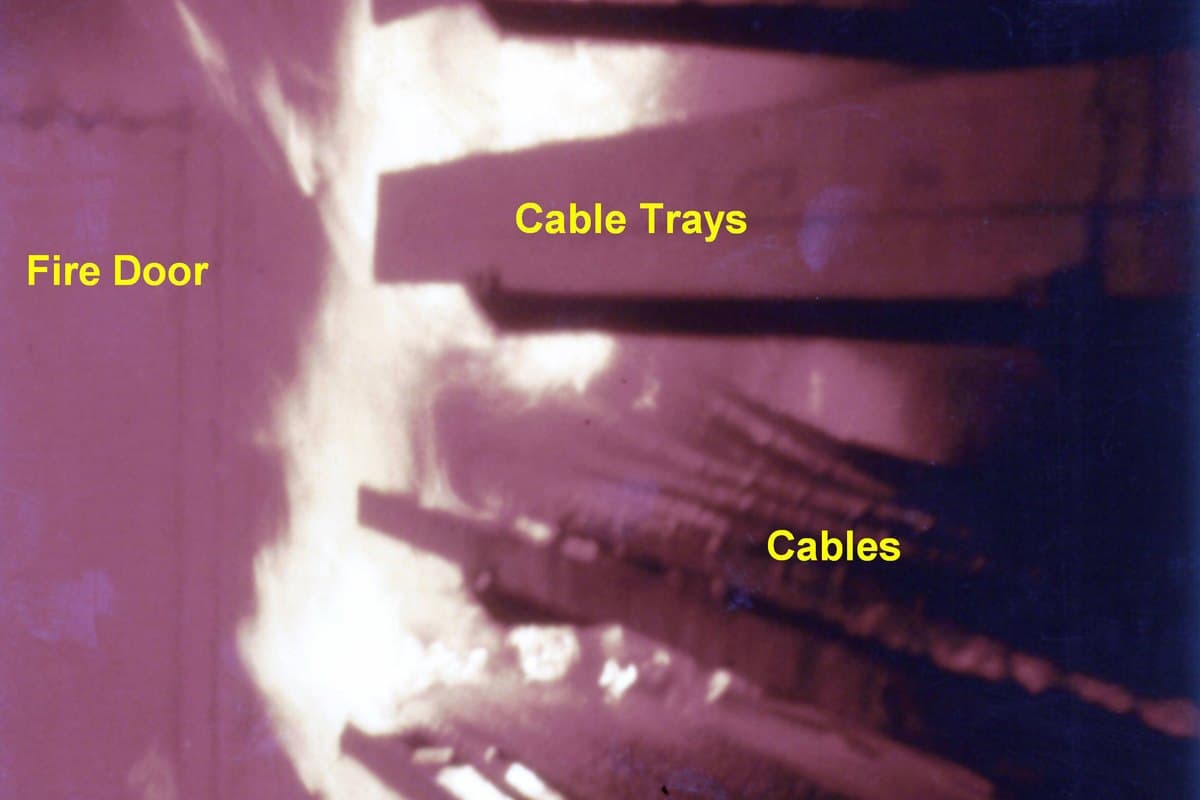

2. Ensayo en Bandeja Vertical IEEE 1202 / FT4: Evalúa la propagación del fuego en haces de cables apilados verticalmente simulando un tiro de mina o galería con cables en bandejas. Sometidos a una fuente térmica de 20 kW durante 20 minutos, la altura de propagación de la llama no debe exceder los 1.5 metros desde el punto de ignición.
3. Índice Límite de Oxígeno (LOI - Limiting Oxygen Index ASTM D2863): Mide la concentración mínima de oxígeno necesaria para mantener la combustión del polímero. Mientras el aire atmosférico contiene 21% de oxígeno, las cubiertas mineras de CPE de calidad poseen un LOI superior al 32%, lo que significa que el material es intrínsecamente incapaz de mantener el fuego por sí solo al aire libre.

2. Comportamiento de Materiales: CPE Vulcanizado vs PVC y Termoplásticos

La química del polímero de la cubierta marca la diferencia entre un incidente controlado y una catástrofe en interior de mina:

3. El Peligro del Gas Cloruro de Hidrógeno (HCl) y Humos Densos

En los incendios mineros subterráneos, más del 80% de las víctimas fatales no se deben a las quemaduras directas, sino a la asfixia por gases tóxicos y a la desorientación causada por humos densos que bloquean la visión hacia los refugios mineros.

Cuando los cables con cubiertas termoplásticas de baja calidad arden, los plastificantes clorados desprenden nubes densas de cloruro de hidrógeno (HCl). Al combinarse con la humedad de las mucosas respiratorias de los mineros, el gas se transforma instantáneamente en ácido clorhídrico, provocando edema pulmonar en cuestión de respiraciones. Asimismo, el HCl corroe los relevadores de las subestaciones y las estructuras metálicas a cientos de metros del siniestro.

Por esta razón, la especificación de cubiertas termoestables de Polietileno Clorado vulcanizado de servicio extrapesado (Heavy-Duty CPE) no solo cumple con autoextinguirse, sino que reduce la densidad óptica del humo y la tasa de liberación de calor a una fracción de los niveles convencionales.

4. Verificación Técnica y Marcado en Faena

Durante las inspecciones de seguridad y las auditorías internas en unidades mineras de México, los supervisores eléctricos deben verificar la trazabilidad del cable minero:

1. Marcado Técnico Indeleble cada Metro: La cubierta exterior debe exhibir de manera permanente la leyenda con tipo constructivo, calibre, tensión, norma ICEA y lote trazable: por ejemplo, TEBAOFLEX TYPE G-GC 3/C 2/0 AWG 2000V 90C ICEA S-75-381 FT4 [LOTE], vinculada al certificado de pruebas de rutina en fábrica (FAT).
2. Compatibilidad de Materiales en Empalmes Vulcanizados: Al realizar un vulcanizado en caliente certificado, las cintas de reparación de la cubierta deben ser del mismo compuesto de CPE ignífugo de uso rudo; el uso de cintas comerciales comunes compromete el retardo a la flama del tramo.
3. Coordinación con Protecciones de Falla a Tierra: Un cable ignífugo previene la propagación de flama, pero la causa raíz del calentamiento debe cortarse en milisegundos mediante lazo Ground Check y relevadores de falla a tierra según NOM-023.

En TEBAOFLEX fabricamos cables mineros tipo Type G-GC, Type SHD-GC y Type W conforme a ICEA S-75-381 / NEMA WC 58 con cubiertas de CPE termoestable vulcanizado que superan los ensayos de retardo a la flama (FT1 / FT4 / IEEE 1202) en laboratorio de planta, garantizando alta protección para operaciones subterráneas y a cielo abierto en México. Conozca nuestro catálogo de cables de uso rudo para minería subterránea o contacte a nuestros ingenieros de aplicación para recibir reportes de pruebas de fábrica (FAT) y fichas técnicas.
