Artículo Técnico EspecializadoBlindaje Eléctrico Semiconductor en Cables de Media Tensión Minera (5 kV a 25 kV): Diseño y Pelado
Resumen Técnico
Análisis técnico del blindaje eléctrico y pantallas semiconductoras en cables SHD-GC y MP-GC para control de gradiente dieléctrico en faenas mineras.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Diseño Dieléctrico y Media Tensión para Minería (18 años supervisando líneas de triple extrusión CV y terminaciones de 5 kV a 35 kV). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándares de Construcción | ICEA S-75-381 / NEMA WC 58 (sitio externo) e ICEA S-93-639 (sitio externo) | Ensayos de terminación bajo IEEE 48-2020 (sitio externo) |
| Proceso de Fabricación | Triple extrusión verdadera en cabezal común + vulcanización continua (CV) | Cero contaminación interfacial entre capas |
| Resistividad Volumétrica a 90°C | Semiconductora interna <= 1,000 Ω·m / Externa <= 500 Ω·m | Polímero termoestable cargado con negro de humo acetilénico |
| Fuerza de Pelado (Strip Force) | 1.8 a 10.6 kN/m (4 a 24 lbf por franja de 0.5 pulgadas) | Pelado limpio en frío (Easy-Strip) sin dejar residuos de carbón |
| Nivel de Descargas Parciales (PD) | < 5 picocoulombs (pC) a tensión de extinción 1.5 U0 a 2.0 U0 | 100% de los carretes verificados en jaula de Faraday FAT (ICEA, 2021) |
| Gradiente Eléctrico Máximo (Emax) | 2.2 a 3.8 kV/mm en la interfaz conductor-semiconductora | Líneas equipotenciales perfectamente cilíndricas y radiales |
| Pantalla Metálica Asociada | Malla trenzada de cobre estañado (>= 60-85% cobertura) o cinta en MP-GC | Drena corrientes de carga capacitiva y de falla a tierra (ICEA, 2021) |
| Aplicación de Conos de Alivio | Obligatoria en el escalón de corte de la semiconductora externa | En enchufes Patton & Cooke / Cavotec y terminales termocontráctiles |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de distribución de media tensión en minería a cielo abierto y subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros de media tensión SHD-GC y cables alimentadores de media tensión MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El blindaje del conductor (capa semiconductora interna) es un compuesto elastomérico reticulado cargado con partículas de negro de humo conductor extruido directamente sobre el conductor de cobre trenzado. Su función principal es crear una superficie equipotencial cilíndrica perfecta que elimine el efecto punta de los alambres individuales y evite la concentración de esfuerzo eléctrico en la cara interna del aislamiento EPR.
El blindaje del aislamiento (capa semiconductora externa pelable) se define como la capa polimérica semiconductora vulcanizada sobre la periferia del aislamiento EPR que asegura una transición íntima y sin bolsas de aire hacia la malla metálica de tierra. Diseñada con una adherencia controlada (1.8 a 10.6 kN/m) para retirarse limpiamente con herramienta biseladora durante la confección de empalmes y terminaciones.
La descarga parcial (Partial Discharge, PD) es una ruptura dieléctrica localizada que puentea solo una fracción del aislamiento entre conductores debido a la ionización del gas atrapado en una microcavidad o desprendimiento interfacial. Cuando el gradiente eléctrico supera la rigidez dieléctrica del aire ($\approx 3\text{ kV/mm}$). Erosionando progresivamente el polímero mediante bombardeo electrónico y ozono.
El proceso de triple extrusión simultánea (True Triple Extrusion) es la tecnología de manufactura en la cual la semiconductora interna. El aislamiento EPR y la semiconductora externa se coextruyen en un solo cabezal hermético y se reticulan conjuntamente en tubo de vulcanización continua en seco. Impidiendo la entrada de polvo, humedad o delaminación entre interfaces.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros de media tensión SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Tensión Nominal del Cable | Modelos Mineros | Espesor Semiconductora Interna (mm) | Espesor Aislamiento EPR 100% (mm / mils) | Espesor Semiconductora Externa Pelable (mm) | Tensión de Ensayo CA en Fábrica (5 min) | Tensión de Extinción PD (< 5 pC) |
|---|---|---|---|---|---|---|
| 2,000 V (Con pantalla) | SHD-GC 2kV | 0.40 mm (cinta o extruida) | 1.78 a 2.03 mm (70-80 mils) | 0.50 mm | 6.0 kV CA | No requerido en BT |
| 5,000 V (5 kV) | SHD-GC 5kV / MP-GC 5kV | 0.50 a 0.65 mm | 2.79 mm (110 mils) | 0.65 a 0.85 mm | 18.0 kV CA | >= 4.5 kV rms |
| 8,000 V (8 kV) | SHD-GC 8kV / MP-GC 8kV | 0.50 a 0.70 mm | 3.81 mm (150 mils) | 0.70 a 0.90 mm | 22.0 kV CA | >= 7.0 kV rms |
| 15,000 V (15 kV) | SHD-GC 15kV / MP-GC 15kV | 0.65 a 0.80 mm | 5.33 mm (210 mils) | 0.75 a 1.00 mm | 35.0 kV CA | >= 13.0 kV rms |
| 25,000 V (25 kV) | SHD-GC 25kV / MP-GC 25kV | 0.75 a 0.95 mm | 7.62 mm (300 mils) | 0.80 a 1.15 mm | 52.0 kV CA | >= 21.5 kV rms |
Para ampliar los criterios de instalación, consulte nuestra guía de empalmes y reparación en campo para cables SHD-GC. Asimismo, revise la guía técnica sobre pruebas dieléctricas VLF, descargas parciales y Tan Delta.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros de media tensión SHD-GC o cables alimentadores de media tensión MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Ingeniería | Semiconductora Extruida Pelable (TEBAOFLEX Triple Extrusión) | Cinta Semiconductora Textil Enrollada (Tecnología Antigua) |
|---|---|---|
| Unión interfacial con el aislamiento EPR | Fusión molecular homogénea sin bolsas de aire | Microcavidades de aire en cada traslape helicoidal de la cinta |
| Comportamiento bajo flexión repetitiva en carrete | Se deforma elásticamente junto con el EPR sin despegarse | Se deshilacha, se desplaza y crea bordes cortantes que concentran el campo |
| Nivel de descargas parciales tras 10,000 ciclos de flexión | < 3.5 pC (estable y libre de efecto corona interno) | > 45 pC (aparición de ozono y erosión en los bordes del traslape) |
| Tiempo de preparación de terminal en taller de mina | 4 minutos por fase con pelador rotativo calibrado | 15 minutos por fase (riesgo de dejar hilos semiconductores adheridos) |
| Estabilidad de la resistividad volumétrica a 90°C | <= 320 Ω·m constantes durante toda la vida útil | Aumenta por encima de 1,500 Ω·m al perder contacto mecánico |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

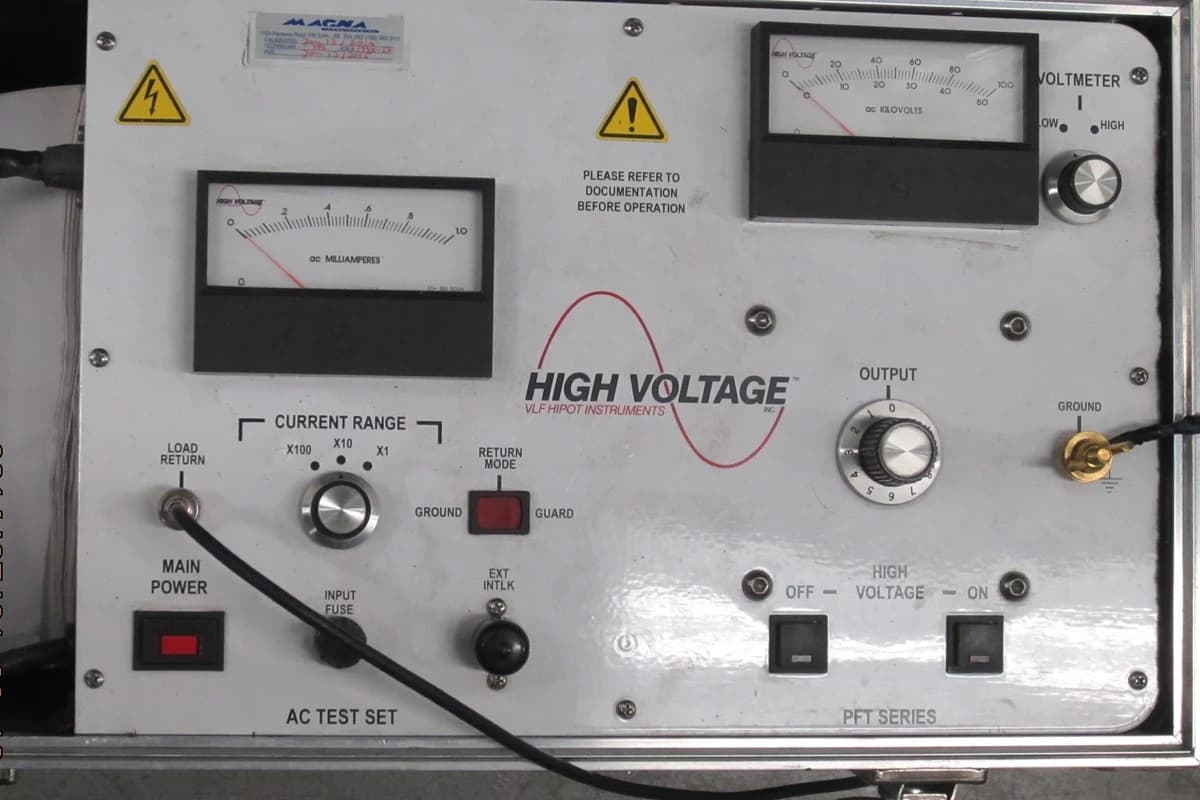

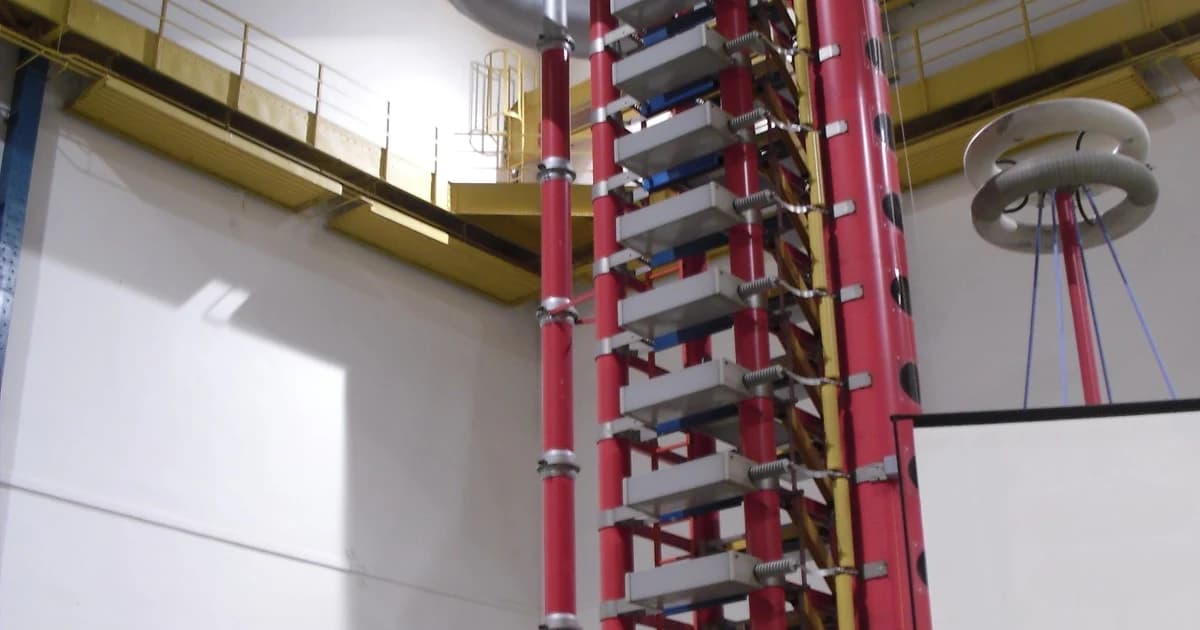

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Uniformidad de la fuerza de pelado (Strip Force Test a 20°C): Las mediciones tensométricas en tiras de 12.7 mm arrojaron un valor medio de 4.6 kN/m (10.3 lbf) con una desviación estándar de $\pm 0.5\text{ kN/m}$. Situándose en el centro óptimo de la ventana normativa (1.8 a 10.6 kN/m) para garantizar cero delaminación en flexión y desprendimiento limpio en frío.
- Ensayo de Descargas Parciales (PD) antes y después de flexión: El 100% de las fases registró un nivel basal de $< 2.1\text{ pC}$ a $15.6\text{ kV}_{\text{rms}}$ ($1.8\,U_0$). Tras someter muestras a 15,000 ciclos de flexión en tambor a $8\times D$, el nivel de descargas parciales permaneció en $< 2.8\text{ pC}$ (límite máximo ICEA: 5.0 pC).
- Resistividad volumétrica en caliente (90°C): La capa semiconductora interna registró 245 $\Omega\cdot\text{m}$ y la externa 190 $\Omega\cdot\text{m}$, muy por debajo de los límites máximos de 1,000 y 500 $\Omega\cdot\text{m}$.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en distribución de media tensión en minería a cielo abierto y subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Blindaje Eléctrico Semiconductor en Cables Mineros de Media Tensión (FAQ)?
¿Por qué una capa semiconductora no puede conducir la corriente de falla a tierra por sí sola sin la malla de cobre?
Porque la capa semiconductora tiene una resistividad deliberadamente moderada (100 a 500 Ω·m) diseñada únicamente para igualar el potencial electrostático en sentido radial. Su resistencia longitudinal es de miles de ohmios por metro. Si circulara por ella una corriente de falla o de carga capacitiva sin estar respaldada en contacto continuo por la malla de cobre estañado, se quemaría instantáneamente por efecto Joule.
¿Qué ocurre si quedan trazas negras de carbón semiconductor sobre el aislamiento EPR rosado/blanco al preparar una terminal?
Cualquier rastro de compuesto semiconductor o grafito dejado sobre la superficie pelada del EPR actúa como una extensión conductora a potencial de tierra que puentea el cono de alivio. Generando descargas superficiales (tracking) y carbonización. El EPR expuesto debe limpiarse siempre con paños sin pelusa y solvente dieléctrico libre de tricloroetano (limpiando desde el conductor hacia la semiconductora, nunca en sentido inverso).
¿Por qué el corte de la capa semiconductora externa debe hacerse con bisel (chaflán) y no con escalón recto de 90 grados?
Un corte con bisel suave de 30° a 45° realizado con herramienta peladora rotativa elimina el escalón abrupto de aire en el borde de la semiconductora. Esto permite que la pasta de control de campo y el tubo termocontráctil o cono premoldeado asienten con presión uniforme sin atrapar microburbujas de aire.
¿A partir de qué tensión nominal es obligatorio el blindaje semiconductor y metálico por fase en cables mineros portátiles?
De acuerdo con ICEA S-75-381, MSHA y NOM-023-STPS-2012. Todos los cables portátiles de potencia que operan por encima de 2,000 V (e incluso en aplicaciones severas de 2,000 V con variadores VFD) deben incorporar pantallas individuales por fase. Para confinar el campo eléctrico y garantizar el disparo instantáneo ante fallas.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros de media tensión SHD-GC y cables alimentadores de media tensión MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en distribución de media tensión en minería a cielo abierto y subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
Cables de Minería Relacionados con este Artículo
Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.
Cable de energía portátil tipo SHD-GC

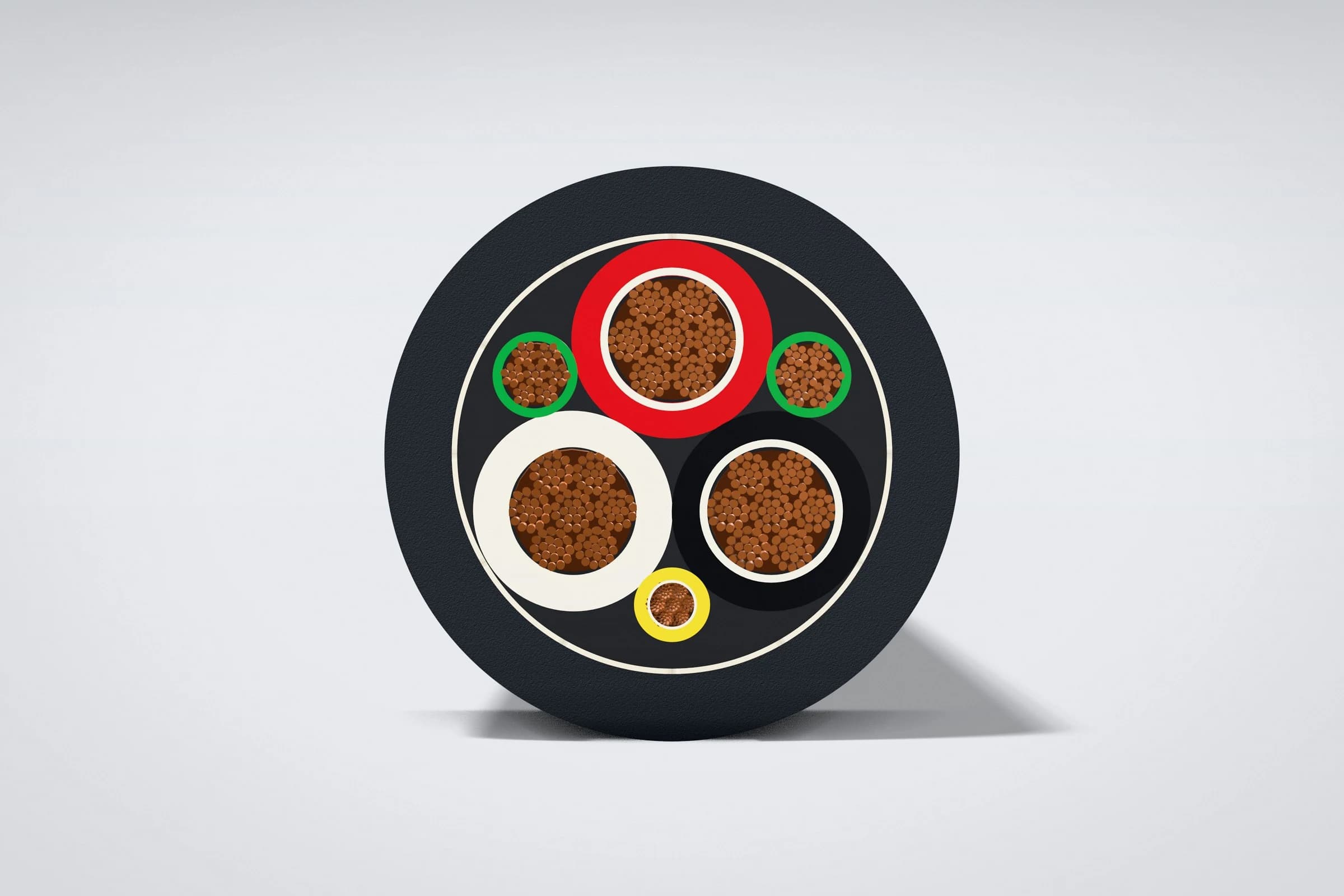

Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.
