Cable MP-GC vs. Cable MV-105 (UL 1072) en Redes Mineras de 5 kV a 25 kV: Piloto y Resistencia

Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Redes de Media Tensión y Tiros Verticales (18 años diseñando troncales de 4.16 kV, 13.8 kV y 23 kV en complejos mineros de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.

¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?

La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

Las operaciones de alimentadores troncales en tiros verticales, rampas y subestaciones mineras someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.

Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables alimentadores de media tensión para minería Type MP-GC y cables portátiles apantallados de media tensión SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.

¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?

Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

El cable alimentador de fuerza para minas Type MP-GC (Mine Power Feeder Cable with Ground-Check) es un cable multiconductor apantallado de media tensión (5 kV, 8 kV, 15 kV y 25 kV) regulado por ICEA S-75-381 Parte 5. Este componente está diseñado para transmisión estacionaria y semimóvil en tiros verticales. Rampas principales y alimentar subestaciones unitarias mediante tres fases con aislamiento EPR, pantallas de cinta de cobre, dos tierras intersticiales y un conductor piloto aislado.

El cable de media tensión industrial Type MV-105 (Medium Voltage 105°C Cable) se define. Bajo la norma UL 1072 y el Artículo 328 de la NOM-001-SEDE-2012 como un conductor monopolar o tripolar de uso general. Para plantas manufactureras y redes subterráneas entubadas. El cual carece tanto del conductor piloto de verificación de tierra como de la cubierta elastomérica vulcanizada resistente al aplastamiento minero.

El nivel de aislamiento del 133% para sistemas con neutro puesto a tierra por impedancia (133% Insulation Level) consiste en el espesor reforzado de dieléctrico EPR (por ejemplo, 5.59 mm en 15 kV frente a 4.45 mm del nivel 100%) requerido en redes mineras con resistencia de puesta a tierra (NGR). Donde una falla monofásica puede persistir o donde la capacitancia del sistema eleva la tensión de las fases sanas en $\sqrt{3}$ veces.

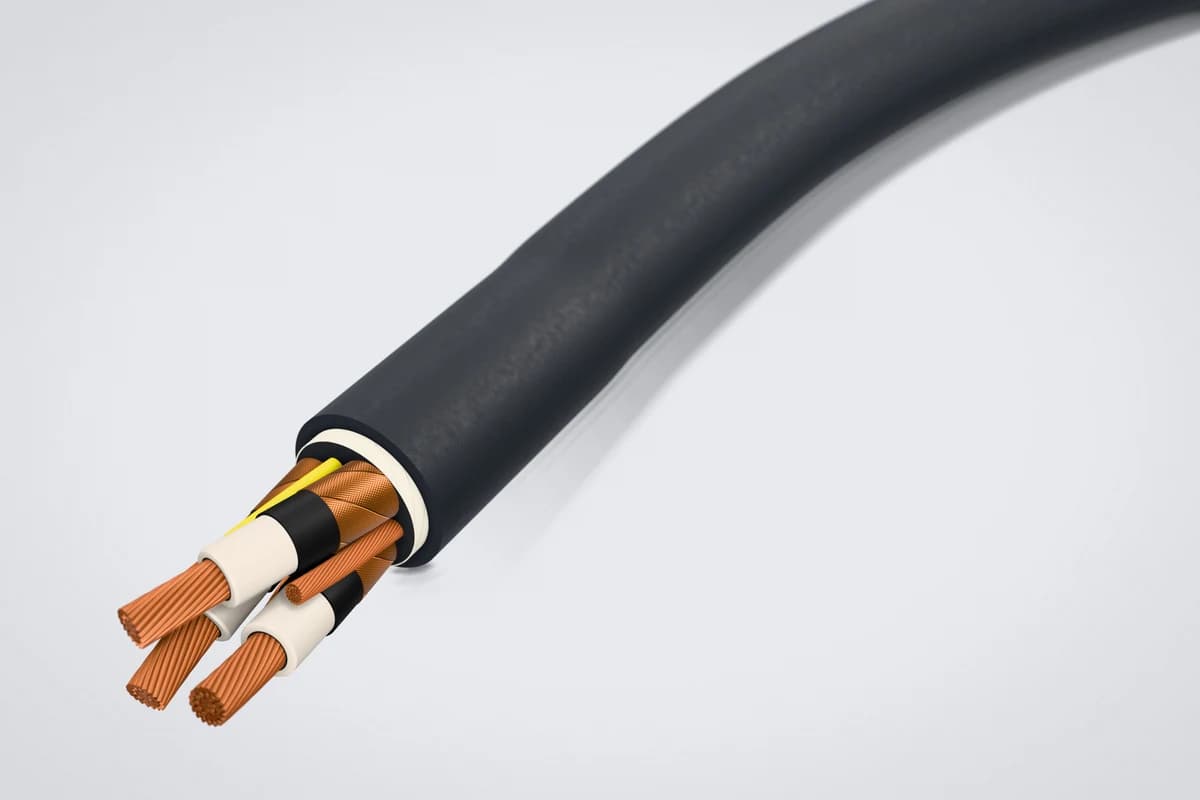

La unidad integrada de tierras y piloto en los valles del cable MP-GC es la disposición geométrica triangular que aloja dos conductores de tierra concéntricos de baja reactancia y un conductor piloto aislado de 600 V/2,000 V en los tres espacios intersticiales. Bajo el encintado y la chaqueta CPE. Así se garantiza que cualquier aplastamiento severo en la galería corte primero el lazo piloto o toque las tierras antes de producir un arco hacia el exterior.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?

El dimensionamiento de cables mineros cables alimentadores de media tensión para minería Type MP-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.

La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:

$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$

En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:

¿Cuáles son los calibres y parámetros de selección por capacidad?

Para ampliar los criterios de instalación, consulte nuestra guía completa del cable alimentador minero Type MP-GC. Asimismo, revise la guía técnica sobre comparativa técnica entre cables MP-GC y SHD-GC en media tensión.

¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?

Sustituir cables cables alimentadores de media tensión para minería Type MP-GC o cables portátiles apantallados de media tensión SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.

La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:

¿Qué diferencias técnicas existen frente a cables industriales estándar?

¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.

1. Extinción de descargas parciales (PD) post-curvatura a $8 \times \text{D.E.}$: Tras someter ambos cables a tres ciclos de doblado inverso a $-25^\circ\text{C}$. El cable MP-GC con aislamiento EPR y semiconductora pelable mantuvo descargas parciales $< 1.8\text{ pC}$ a $15.6\text{ kV}$ ($2.0 \times U_0$). Por su parte, el cable MV-105 con chaqueta PVC sufrió microdesprendimientos en la interfaz semiconductora que elevaron la PD a 19.5 pC.

1. Ensayo de impacto de guillotina roma: La chaqueta termoestable CPE de 4.2 mm del MP-GC resistió impactos de 1,950 Joules conservando intacta la continuidad de su pantalla de cinta de cobre y su rigidez dieléctrica de 35 kV CA durante 5 minutos.

1. Factor de disipación ($\tan \delta$) a 90°C: El compuesto EPR de grado minero registró un $\tan \delta$ medio de $3.1 \times 10^{-3}$, garantizando pérdidas dieléctricas mínimas en tiros verticales profundos.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?

Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en alimentadores troncales en tiros verticales, rampas y subestaciones mineras, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):

1. Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.

1. Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.

1. Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.

1. Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Cable MP-GC vs. Cable MV-105 en Alimentadores de Media Tensión (FAQ)?

¿Cuál es la diferencia entre el cable MP-GC y el cable SHD-GC si ambos son de media tensión y tienen hilo piloto?

El cable MP-GC está diseñado para instalaciones fijas o semifijas (tiros verticales, barrenos, charolas en rampas principales y alimentación entre subestaciones). Por lo que utiliza conductores de cobre Clase B o C (o Clase G/H semirrígida) y pantallas de cinta de cobre helicoidal. En cambio, el cable SHD-GC es un cable portátil de arrastre y enrollado dinámico para palas, perforadoras y jumbos. Construido con cientos de microhilos flexibles Clase I/K y pantallas de malla trenzada de cobre.

¿Se puede pedir el cable MP-GC con conductores más flexibles para facilitar el tendido en galerías con curvas cerradas?

Sí. Aunque la construcción estándar del MP-GC bajo ICEA S-75-381 emplea conductores concéntricos de 19 o 37 hilos (Clase B/C). TEBAOFLEX fabrica bajo pedido cables MP-GC con conductores flexibles Clase G o Clase I de cobre estañado. Los cuales reducen la fuerza de jalado en curvas de 90 grados hasta en un 40% (ICEA, 2021) durante el tendido en interior de mina.

¿Cuándo debo especificar nivel de aislamiento del 100% y cuándo del 133% en un cable MP-GC de 15 kV?

El nivel del 100% (espesor de aislamiento de 4.45 mm / 175 mils en 15 kV) se aplica. Cuando el sistema cuenta con relevadores que despejan cualquier falla a tierra en menos de 1 minuto. Sin embargo. En minería subterránea y tajos abiertos recomendamos estandarizar el nivel del 133% (5.59 mm / 220 mils en 15 kV) porque ofrece un margen adicional de seguridad frente a sobretensiones transitorias de maniobra. Altitud geográfica (> 2,500 msnm) y envejecimiento mecánico.

¿La capa semiconductora externa del cable MP-GC de TEBAOFLEX es de tipo pelable (free-stripping)?

Sí. Todos nuestros cables MP-GC de 5 kV a 25 kV se fabrican en línea de triple extrusión simultánea con compuesto semiconductor externo de pelado en frío ('easy-strip / free-stripping' con fuerza de desprendimiento controlada entre 1.8 y 8.0 kN/m). Esto permite a los empalmadores retirar la semiconductora limpiamente sin usar navaja ni dañar el aislamiento EPR al instalar conos de alivio IEEE 48.

¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?

Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables alimentadores de media tensión para minería Type MP-GC y cables portátiles apantallados de media tensión SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en alimentadores troncales en tiros verticales, rampas y subestaciones mineras requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
