Artículo Técnico EspecializadoCable Type G-GC vs. Type G (2,000 V): Diferencias del Hilo Piloto y Normativa NOM-023-STPS
Resumen Técnico
Comparativa de ingeniería entre cables mineros Type G-GC (3 fases + 2 tierras + 1 piloto) y Type G (3 fases + 3 tierras) para 2,000 V bajo ICEA S-75-381.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Protecciones Eléctricas y Subestaciones Mineras (16 años auditando circuitos de baja tensión y monitoreo de tierra en minas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Norma de Fabricación | ICEA S-75-381 / NEMA WC 58 Parte 3 (sitio externo) | Cables portátiles de potencia de servicio pesado para 2,000 V |
| Arquitectura Type G-GC (3 Fases) | 3 fases EPR + 2 tierras verdes/desnudas + 1 hilo piloto GC amarillo aislado | Compatible con relevadores Littelfuse SE-105 / SE-134C y diodo Zener |
| Arquitectura Type G (3 Fases) | 3 fases EPR + 3 tierras divididas simétricas a 120° (sin hilo piloto) | No soporta bucle de monitoreo piloto; disponible también en 4 fases + 4 tierras |
| Sección Total de Tierra (CMA) | >= 50% de la sección de un conductor de fase (suma de tierras intersticiales) | Garantiza capacidad de conducción de falla $I^2t$ idéntica en ambos modelos (ICEA, 2021) |
| Diámetro Exterior y Peso | Idénticos por calibre (ej. 3×2/0 AWG = 43.9 mm D.E. en ambos modelos) | Totalmente intercambiables en prensaestopas, mallas Kellems y tambores |
| Tensión y Temperatura Nominal | 2,000 V CA continuos / 90°C operación normal / 250°C cortocircuito | Aislamiento termoestable EPR y doble cubierta vulcanizada CPE |
| Aplicación Obligatoria NOM-023 | Type G-GC en equipos móviles de frente; Type G en bombas y tableros fijos | NOM-023-STPS-2012 Cap. 9 (sitio externo) y MSHA 30 CFR 77.802 (sitio externo) |
| Validación Pre-Embarque (FAT) | Rigidez 6.0 kV CA durante 5 min + resistencia CD de fases, tierras y piloto | Certificado Mill Test Report por tambor en planta TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de alimentación de jumbos, scoops y equipos móviles en minería subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros portátiles con hilo piloto Type G-GC y cables portátiles de tres tierras simétricas Type G simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El cable minero portátil Type G-GC (Ground with Ground-Check) es un conductor multiconductor flexible de 2,000 V diseñado. Bajo la norma ICEA S-75-381 que integra tres conductores de fase aislados en caucho etileno-propileno (EPR). Dos conductores de puesta a tierra alojados en dos de los intersticios y un conductor piloto aislado de verificación de tierra en el tercer intersticio para supervisión continua del chasis.
El cable minero portátil Type G (Ground) se define como un cable multiconductor de servicio extrapesado. Para 2,000 V cuya arquitectura distribuye tres o cuatro conductores de puesta a tierra de forma totalmente simétrica en todos los valles intersticiales entre las fases de potencia. Prescindiendo del conductor piloto de control para aplicaciones donde la protección depende exclusivamente de interruptores termomagnéticos y relevadores de falla a tierra de secuencia cero.
La asimetría electromagnética intersticial consiste en el ligero desequilibrio de acoplamiento inductivo que ocurre. Cuando uno de los tres valles entre fases es ocupado por el hilo piloto aislado (en el cable Type G-GC) en lugar de un tercer conductor de tierra (en el cable Type G). Fenómeno que se compensa mediante un paso de cableado planetario corto (< 10 veces el diámetro de paso) para evitar tensiones inducidas en el circuito de monitoreo.
El área en milésimas circulares equivalentes de tierra (Ground Conductor CMA Ratio) es la relación geométrica exigida por ICEA S-75-381 Tabla 3-7 y Tabla 3-8. Según la cual la suma de las secciones transversales de los dos conductores de tierra del Type G-GC (o de los tres conductores de tierra del Type G) debe igualar al menos el 50% de la sección transversal de un conductor de fase principal.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros portátiles con hilo piloto Type G-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre de Fases (3×) | Tierras en Type G-GC (2×) | Piloto GC en Type G-GC (1×) | Tierras en Type G (3×) | Ampacidad a 30°C Ambiente (A) | Diámetro Exterior Nominal (mm) | Peso Nominal Aproximado (kg/km) |
|---|---|---|---|---|---|---|
| 8 AWG (8.37 mm²) | 2 × 10 AWG | 1 × 10 AWG | 3 × 12 AWG | 72 A | 24.6 mm | 920 kg/km |
| 6 AWG (13.3 mm²) | 2 × 10 AWG | 1 × 10 AWG | 3 × 10 AWG | 93 A | 26.7 mm | 1,160 kg/km |
| 4 AWG (21.2 mm²) | 2 × 8 AWG | 1 × 10 AWG | 3 × 10 AWG | 122 A | 30.2 mm | 1,590 kg/km |
| 2 AWG (33.6 mm²) | 2 × 6 AWG | 1 × 8 AWG | 3 × 8 AWG | 159 A | 34.0 mm | 2,210 kg/km |
| 1/0 AWG (53.5 mm²) | 2 × 4 AWG | 1 × 8 AWG | 3 × 6 AWG | 211 A | 40.4 mm | 3,280 kg/km |
| 2/0 AWG (67.4 mm²) | 2 × 3 AWG | 1 × 8 AWG | 3 × 6 AWG | 243 A | 43.9 mm | 3,950 kg/km |
| 4/0 AWG (107 mm²) | 2 × 1 AWG | 1 × 8 AWG | 3 × 4 AWG | 321 A | 51.8 mm | 5,820 kg/km |
Para ampliar los criterios de instalación, consulte nuestra monitoreo continuo Ground-Check y relevadores en cables mineros. Asimismo, revise la guía técnica sobre aplicaciones del cable Type G 2,000 V de tierra dividida.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros portátiles con hilo piloto Type G-GC o cables portátiles de tres tierras simétricas Type G por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio Técnico y Normativo | Cable Type G-GC (2,000 V con Piloto GC) | Cable Type G (2,000 V sin Piloto GC) | Impacto en Auditorías STPS y Seguridad |
|---|---|---|---|
| Detección de rotura de tierra antes de falla de fase | Instantánea (< 100 ms vía lazo piloto SE-105 / SE-134C) | No detecta rotura de tierra hasta que ocurre una falla a chasis | El Type G-GC previene que la carcasa quede flotante sin protección |
| Protección anti-arco al desconectar acoplador bajo carga | Sí (pin piloto corto abre el interruptor antes de separar fases) | No dispone de pin piloto de apertura anticipada | Vital en acopladores de jumbos, scoops y perforadoras |
| Simetría de retorno de corrientes de modo común (VFD) | Alta (2 tierras a 120°; tercer valle ocupado por piloto) | Óptima (3 tierras equidistantes exactamente a 120°) | El Type G ofrece menor impedancia de secuencia cero en bombas VFD fijas |
| Disponibilidad en configuración de 4 fases (3F + Neutro) | Estándar en 3 fases (4 fases bajo fabricación especial) | Estándar en 3 fases + 3 tierras y 4 fases + 4 tierras | El Type G 4/C es ideal para tableros trifásicos 480Y/277 V con neutro |
| Intercambiabilidad mecánica en almacén minero | Un cable Type G-GC puede alimentar equipos con o sin relé GC | Un cable Type G NO puede alimentar celdas con relevador GC activo | Estandarizar Type G-GC en 3 fases reduce SKUs de emergencia en mina |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Capacidad térmica de cortocircuito en tierras ($I^2t$): Ambos diseños superaron una inyección de corriente de falla simétrica de 8,500 A durante 0.5 segundos sin superar los 250°C en el aislamiento EPR adyacente. Confirmando que el par de tierras calibre 3 AWG del Type G-GC (53.4 mm² totales) equivale térmicamente al trío de tierras calibre 6 AWG del Type G (39.9 mm² totales).
- Aislamiento dieléctrico del hilo piloto en Type G-GC: El conductor piloto calibre 8 AWG superó 6.0 kV CA en tanque de agua durante 5 minutos con una resistencia de aislamiento de 2,420 MΩ·km. Así se garantiza aislamiento total frente a las tierras desnudas contiguas incluso. Bajo flexión en tambor a $6 \times \text{D.E.}$
- Impedancia de secuencia cero ($Z_0$) a 60 Hz: El diseño simétrico de 3 tierras del Type G registró una reactancia $X_0$ un 6.4% (ICEA, 2021) menor que la disposición de 2 tierras del Type G-GC. Ventaja aprovechable en bombas fijas controladas por variador.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en alimentación de jumbos, scoops y equipos móviles en minería subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cable Type G-GC vs. Type G (2,000 V): Hilo Piloto y NOM-023-STPS (FAQ)?
¿Puedo utilizar un cable Type G-GC en un equipo estacionario que no tiene relevador Ground-Check?
Sí, es totalmente compatible y seguro. En equipos fijos o tableros sin relevador de monitoreo piloto, las dos tierras principales del cable Type G-GC se conectan a la barra de puesta a tierra como de costumbre. Además, el conductor piloto aislado puede conectarse también a tierra en ambos extremos (aumentando aún más la sección total de tierra) o dejarse aislado y encintado.
¿Por qué el cable Type G sigue fabricándose si el Type G-GC ofrece monitoreo activo de tierra?
El cable Type G sigue siendo ampliamente especificado en dos escenarios: primero. En circuitos de 4 conductores de potencia (3 fases + neutro + 4 tierras simétricas) para alimentar tableros de distribución secundaria de 480Y/277 V o 400Y/230 V donde no se utiliza relevador piloto. Y segundo, en bombas sumergibles o motores estacionarios con variador de frecuencia donde la simetría perfecta de sus 3 tierras a 120° minimiza las corrientes de modo común.
¿El diámetro exterior de un cable Type G-GC es mayor que el de un cable Type G del mismo calibre?
No. Conforme a las tablas dimensionales de ICEA S-75-381 / NEMA WC 58. Tanto el Type G-GC como el Type G alojan sus conductores de tierra y piloto dentro de los valles intersticiales que forman las tres fases principales. Por ello, para cualquier calibre desde 8 AWG hasta 500 kcmil, ambos cables tienen exactamente el mismo diámetro exterior nominal y utilizan los mismos prensaestopas y mallas Kellems.
¿Cómo se distinguen visualmente las tierras y el hilo piloto al pelar la cubierta de un cable Type G-GC?

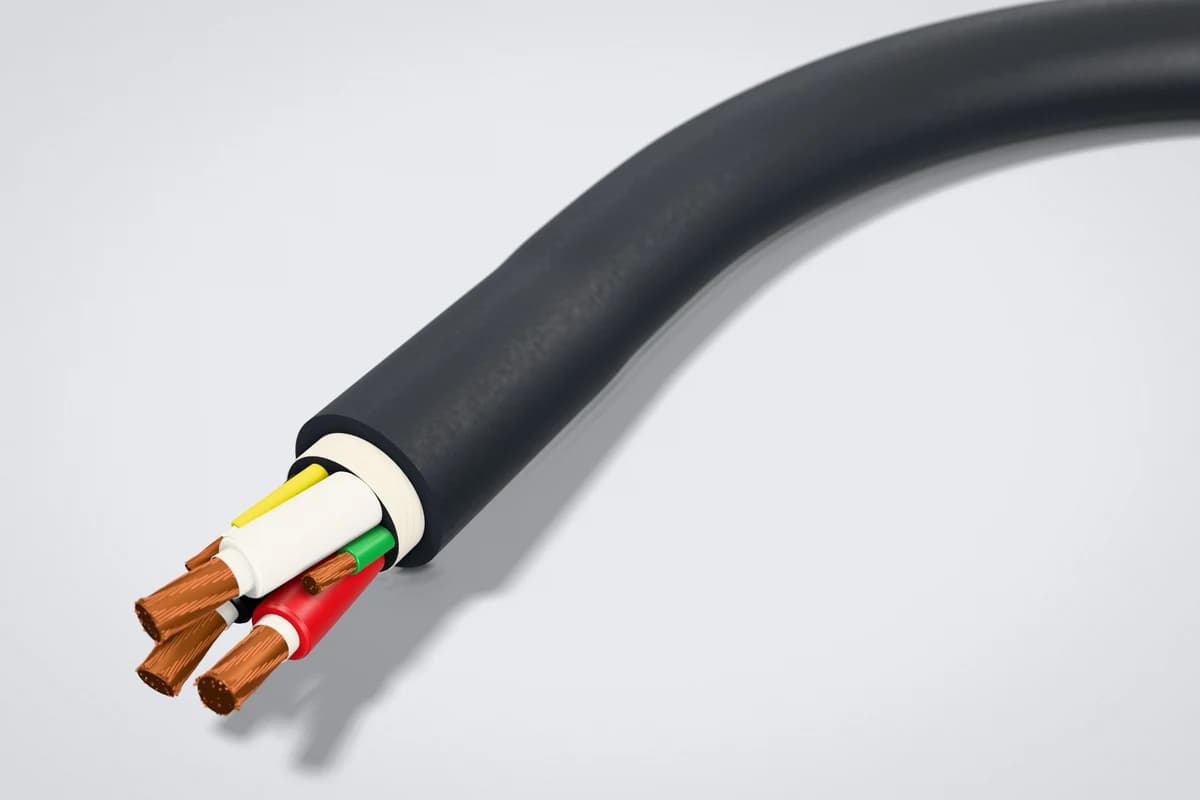

En un cable Type G-GC certificado bajo ICEA S-75-381, los tres conductores de fase llevan aislamiento negro, blanco y rojo. Los dos conductores de puesta a tierra son de cobre estañado desnudo o con cubierta verde. Y el conductor piloto Ground-Check lleva un aislamiento dieléctrico completo de espesor reforzado en color amarillo (o amarillo con franja/violeta según especificación), lo que impide confundirlo durante el empalme.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros portátiles con hilo piloto Type G-GC y cables portátiles de tres tierras simétricas Type G bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en alimentación de jumbos, scoops y equipos móviles en minería subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
