Artículo Técnico EspecializadoCable Type W 2000V vs. Cable DLO (Diesel Locomotive) en Minería: Cubierta CPE y Selección
Resumen Técnico
Comparativa técnica entre el cable minero Type W 2000V (ICEA S-75-381, doble cubierta CPE) y el cable DLO (UL 44 / ICEA S-95-658, capa simple) en minas.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Aplicaciones Eléctricas y Generación Móvil en Minería (18 años especificando cables monopolares de alta corriente en tajos y plantas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándar de Diseño | Type W: ICEA S-75-381 / NEMA WC 58 (sitio externo) | DLO: ICEA S-95-658 / UL 44 (RHH/RHW-2) (sitio externo) |
| Arquitectura de Cubierta | Type W: Doble capa extrapesada CPE con malla textil de refuerzo | DLO: Capa única delgada de CPE sin malla antirrasgado |
| Espesor Total de Cubierta (4/0) | Type W: 4.45 mm de cubierta protectora sobre el aislamiento EPR | DLO: 1.65 a 2.03 mm de cubierta simple sobre el aislamiento EPR |
| Resistencia al Aplastamiento | Type W: > 25 kN (supera ensayo de impacto y paso vehicular minero) | DLO: ~9.8 kN (vulnerable a aristas de roca y tránsito en rampa) |
| Configuraciones Disponibles | Type W: Monopolar (1/C) de 8 AWG a 1000 kcmil y Multiconductor (2C a 5C) | DLO: Exclusivamente monopolar (1/C) de 14 AWG a 1111 kcmil |
| Radio Mínimo de Curvatura | Type W: 6 × D.E. en servicio dinámico y tendido portátil | DLO: 4 × D.E. en curvatura estática dentro de tableros estrechos |
| Entorno Recomendado en Mina | Type W: Tendido en piso, bancos de generadores, bombas y carretes | DLO: Cableado interno de armarios VFD, motores de tracción y charola cerrada |
| Validación Pre-Embarque (FAT) | Ensayo dieléctrico 6.0 kV CA en agua + prueba de desgarro ASTM D624 | Trazabilidad completa por tambor en laboratorio TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de bancos de generadores diésel, distribución temporal y equipos móviles en mina someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros de potencia de doble cubierta Type W y cables multiconductores de uso pesado Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

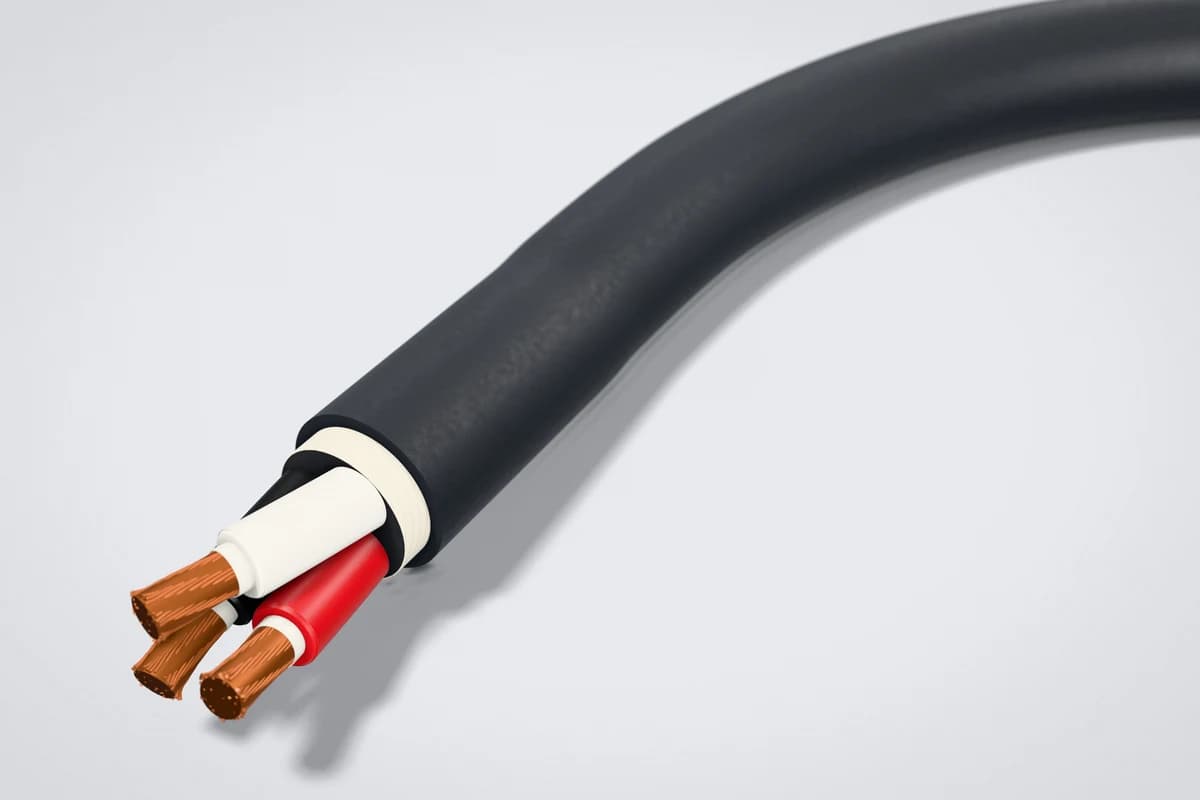

El cable minero portátil Type W (Extra-Heavy-Duty Portable Power Cable) es un conductor eléctrico de 2,000 V regulado por ICEA S-75-381 Parte 3, disponible en versiones monopolares y multiconductores sin pantalla metálica. Cuya característica distintiva es un sistema de chaqueta elastomérica de doble extrusión con refuerzo de hilos de alta tenacidad vulcanizados para resistir abrasión severa, impacto de roca e inmersión continua.
El cable de locomotora diésel-eléctrica DLO (Diesel Locomotive Cable) se define como un conductor monopolar flexible de 2,000 V fabricado con microhilos de cobre estañado Clase I (alambres calibre 24 AWG). Aislamiento de caucho EPR y una cubierta exterior delgada de capa única. Concebido originalmente para interconectar generadores de tracción y motores de bogie dentro del chasis protegido de locomotoras ferroviarias y equipos de perforación.
El refuerzo textil vulcanizado entre capas (Integral Cord Reinforcement Mesh) consiste en el entramado helicoidal de fibras poliméricas de poliéster o aramida embutido entre la capa interna y la capa externa de la cubierta CPE del cable Type W. Cuya función mecánica es bloquear la propagación radial y longitudinal de cortes producidos por roca filosa y absorber la tensión de tiro sin deformar el aislamiento.
La certificación dual RHH/RHW-2 en charola (UL 44 Tray Cable Listing) es la denominación regulatoria norteamericana que ostentan muchos cables DLO. Para permitir su instalación fija dentro de tuberías conduit y charolas portacables industriales a 90°C en seco y húmedo. Sin embargo, que no equivale ni sustituye a los ensayos dinámicos de arrastre e impacto minero de la norma ICEA S-75-381.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros de potencia de doble cubierta Type W debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre Nominal | Hilos de Cobre Estañado | Espesor Aislamiento EPR (mm) | Espesor Cubierta Type W vs. DLO (mm) | Diámetro Exterior Type W vs. DLO (mm) | Ampacidad al Aire Libre a 30°C (A) | Peso Nominal Type W vs. DLO (kg/km) |
|---|---|---|---|---|---|---|
| 2 AWG (33.6 mm²) | 150 a 259 hilos | 2.03 mm | 2.41 mm vs. 1.65 mm | 19.8 mm vs. 14.5 mm | 190 A | 610 vs. 465 kg/km |
| 1/0 AWG (53.5 mm²) | 275 a 413 hilos | 2.03 mm | 2.79 mm vs. 1.65 mm | 23.1 mm vs. 17.3 mm | 260 A | 885 vs. 695 kg/km |
| 2/0 AWG (67.4 mm²) | 325 a 427 hilos | 2.03 mm | 2.79 mm vs. 1.65 mm | 24.6 mm vs. 18.8 mm | 300 A | 1,060 vs. 850 kg/km |
| 4/0 AWG (107 mm²) | 532 a 703 hilos | 2.03 mm | 3.18 mm vs. 2.03 mm | 28.7 mm vs. 22.9 mm | 405 A | 1,560 vs. 1,310 kg/km |
| 262.6 / 250 kcmil | 650 a 703 hilos | 2.41 mm | 3.56 mm vs. 2.03 mm | 32.5 mm vs. 25.4 mm | 455 A | 1,940 vs. 1,590 kg/km |
| 373.7 / 350 kcmil | 925 a 1,184 hilos | 2.41 mm | 3.56 mm vs. 2.03 mm | 36.1 mm vs. 28.4 mm | 570 A | 2,610 vs. 2,180 kg/km |
| 535.3 / 500 kcmil | 1,325 a 1,665 hilos | 2.41 mm | 3.94 mm vs. 2.41 mm | 40.6 mm vs. 33.5 mm | 700 A | 3,580 vs. 3,050 kg/km |
Para ampliar los criterios de instalación, consulte nuestra guía técnica del cable Type W 2,000 V monopolar y multiconductor. Asimismo, revise la guía técnica sobre comparativa de cubiertas CPE vs. Neopreno PCP vs. TPU en minería.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros de potencia de doble cubierta Type W o cables multiconductores de uso pesado Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Servicio en Mina | Cable Portátil Type W 2,000 V (ICEA S-75-381) | Cable de Locomotora DLO 2,000 V (UL 44 / S-95-658) | Consecuencia Práctica en Operaciones Mineras |
|---|---|---|---|
| Resistencia al corte y desgarro (ASTM D624) | >= 7.0 kN/m (doble capa CPE con refuerzo de cuerda) | 3.5 a 4.5 kN/m (cubierta simple sin malla interna) | El DLO sufre cortes hasta el cobre al arrastrarse sobre balasto o roca |
| Resistencia al aplastamiento transversal | > 25.0 kN sin falla dieléctrica a 6 kV CA | < 10.0 kN (aplastamiento directo del aislamiento) | El Type W sobrevive pisadas accidentales de camionetas y equipos ligeros |
| Inmersión continua en cárcamos y lodos | Aprobado para inmersión pesada y bombeo de achique | Resistencia a la humedad en ducto, no diseñado para sumersión ruda | Para bombas sumergibles y cárcamos ácidos debe exigirse siempre Type W |
| Espacio de curvatura en gabinetes de celdas | Requiere mayor radio por su chaqueta gruesa (6 × D.E.) | Excelente para radios cerrados de 4 × D.E. en barras de tableros | El DLO es ideal dentro del contenedor; el Type W del contenedor a la carga |
| Disponibilidad en versión multiconductor (3C/4C) | Sí (de 2 a 5 conductores bajo la misma cubierta CPE) | No existe DLO multiconductor (solo monopolar 1/C) | El Type W 4/C permite tender una sola línea trifásica + tierra hacia bombas |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Ensayo de aplastamiento con mandril de acero de 50 mm: El cable Type W soportó 26.5 kN antes de registrar contacto eléctrico. Por su parte. El cable DLO de capa simple falló a los 9.8 kN (2.7 veces menos resistencia al aplastamiento).
- Abrasión en tambor rotatorio con corindón (ciclos hasta exposición de aislamiento): La doble cubierta de CPE con malla de refuerzo del Type W requirió 4,850 ciclos. Para desgastar la chaqueta exterior hasta la malla textil. Frente a solo 1,420 ciclos en el cable DLO.
- Tensión soportada tras inmersión en aceite IRM 902 a 100°C (70 h): Ambos compuestos de CPE conservaron más del 86% (ICEA, 2021) de su resistencia a la tracción. Sin embargo, el Type W mantuvo una rigidez dieléctrica de 28.4 kV CA hasta la ruptura gracias a su espesor combinado de 5.21 mm de elastómero.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en bancos de generadores diésel, distribución temporal y equipos móviles en mina, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cable Type W 2000V vs. Cable DLO en Minería y Generadores (FAQ)?
¿Por qué las tablas de calibres del cable DLO muestran números como 262.6 kcmil, 373.7 kcmil, 444.4 kcmil y 535.3 kcmil?
Porque el cable DLO se originó en la industria ferroviaria construyendo torones múltiplos exactos de alambres calibre 24 AWG (por ejemplo, 650 hilos de 24 AWG suman exactamente 262,600 circular mils, y 1,325 hilos suman 535,300 circular mils). En los cables mineros Type W bajo ICEA S-75-381 se utilizan tanto los calibres estándar AWG/kcmil (250, 350, 500 kcmil) con alambres de 30 AWG (Clase K) como equivalencias directas compatibles con terminales de compresión serie larga.
¿Puedo usar las mismas zapatas (terminales de compresión) para cable Type W Clase K y para cable DLO?
Tanto el cable Type W (Clase K o I) como el cable DLO tienen un diámetro de conductor trenzado mayor que el cable rígido Clase B debido al factor de empaquetamiento de sus cientos de microhilos. Por ello, ambos requieren terminales de compresión de barril acampanado ('flare barrel' o serie para conductor flexible, como Panduit serie LCAX o Burndy serie YA-L-FX) instaladas con dado hexagonal certificado. Nunca zapatas estándar de construcción.
¿Cuándo conviene especificar cable Type W multiconductor (3C o 4C) en lugar de cables Type W monopolares?
Para corrientes de hasta 250 A (calibres 8 AWG a 2/0 AWG) en bombas sumergibles, ventiladores auxiliares o tableros móviles. Es preferible el cable Type W multiconductor (3 fases + 1 tierra bajo una sola chaqueta) por su rapidez de tendido y cancelación magnética. En cambio, para corrientes de 300 A a 2,400 A en bancos de generadores o transformadores temporales. Se emplean cables Type W monopolares (1/0 AWG a 500 kcmil) porque un cable multiconductor de ese calibre sería imposible de manipular manualmente.
¿El cable Type W cuenta con resistencia a la flama MSHA para ingresar a minas subterráneas en México?
Sí. Todos los cables mineros Type W fabricados por TEBAOFLEX. Bajo ICEA S-75-381 superan el ensayo de propagación de flama de 30 CFR Parte 7 (MSHA) y llevan grabado en bajorrelieve o láser permanente la leyenda 'P-07-KA... MSHA', requisito auditado en minas subterráneas bajo NOM-023-STPS-2012 y NOM-032-STPS-2008.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros de potencia de doble cubierta Type W y cables multiconductores de uso pesado Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en bancos de generadores diésel, distribución temporal y equipos móviles en mina requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
