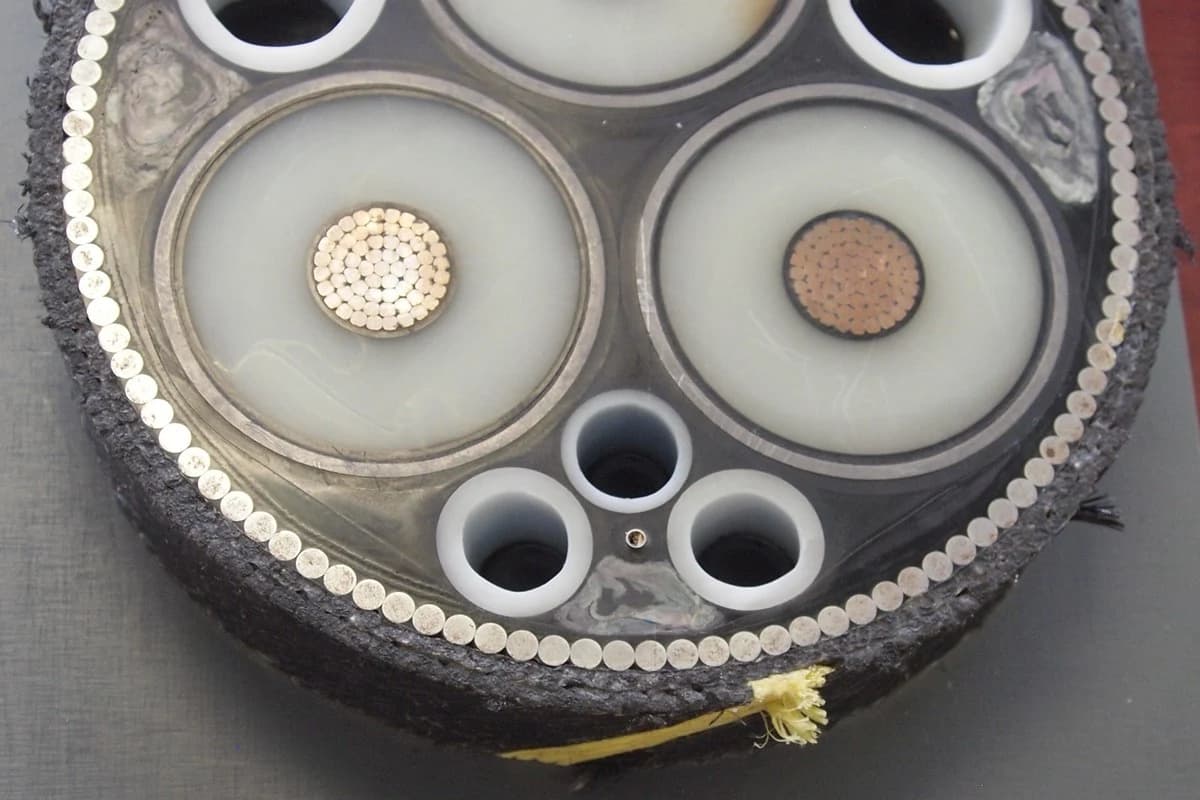

Artículo Técnico EspecializadoHomologación de Cables ICEA S-75-381 (SHD-GC / G-GC) vs. DIN VDE 0250 (NSSHÖU / NTSKCGEWÖU)
Resumen Técnico
Guía de equivalencia e ingeniería para homologar cables europeos DIN VDE 0250 (NSSHÖU y NTSKCGEWÖU) con cables norteamericanos ICEA S-75-381 (G-GC y.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Homologación de Maquinaria Minera e Ingeniería Eléctrica (16 años adaptando flotas europeas Epiroc, Sandvik y Liebherr a redes de 60 Hz en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de flotas de maquinaria minera europea y norteamericana en minas de México someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros de media tensión SHD-GC (equivalentes a NTSKCGEWÖU) y cables mineros de baja tensión Type G-GC (equivalentes a NSSHÖU) simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El cable minero europeo NSSHÖU (DIN VDE 0250-812) es un cable portátil flexible de baja tensión ($U_0/U = 0.6/1\text{ kV}$, tensión máxima de operación $1.2\text{ kV}$) con conductores de cobre estañado Clase 5. Según IEC 60228. Aislamiento de caucho EPR (compuesto 3GI3) y cubierta exterior pesada de policloropreno (compuesto 5GM5 resistente al aceite y la abrasión), utilizado como cable de fábrica en jumbos y bombas europeas.
El cable de tambor de media tensión NTSKCGEWÖU (DIN VDE 0250-813) se define como un cable flexible. Para enrollado dinámico de alta exigencia ($3.6/6\text{ kV}$ a $18/30\text{ kV}$) cuya nomenclatura alemana especifica aislamiento EPR ('G'). Capas semiconductoras interna y externa ('C'), conductor de protección concéntrico dividido sobre las fases ('K'), hilo piloto de vigilancia ('ST'). Trenza textil antitorsión integrada en la cubierta ('T' en variantes (N)TSCGEWÖU) y chaqueta resistente al aceite y flama ('ÖU').
La homologación dimensional de prensaestopas métrico a calibre AWG consiste en el ajuste de selección del diámetro exterior del cable. Cuando una máquina europea equipada con glándulas métricas (como M50×1.5 o M63×1.5 en la caja de bornes o en el colector de anillos rozantes del tambor) se conecta con un cable norteamericano Type G-GC o SHD-GC. Cuyo aislamiento de 2,000 V tiene un diámetro exterior ligeramente superior al de un cable NSSHÖU de 0.6/1 kV.
La compatibilidad del circuito de vigilancia de tierra (ÜL / Ground-Check) es la correspondencia eléctrica entre el conductor de control europeo (Überwachungsleiter) de un cable NTSKCGEWÖU y el conductor piloto Ground-Check de un cable SHD-GC o Type G-GC. Ambos diseñados para cerrar el lazo de baja tensión entre el relevador de la subestación y el chasis del equipo móvil.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros de media tensión SHD-GC (equivalentes a NTSKCGEWÖU) debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Designación Original Europea (DIN VDE 0250) | Sección Métrica (mm²) | Homologación Norteamericana (ICEA S-75-381) | Calibre Equivalente (AWG / kcmil) | Ampacidad al Aire 30°C (VDE vs. ICEA) | Diámetro Exterior Típico (VDE vs. ICEA) | Aplicación Típica en Maquinaria en México |
|---|---|---|---|---|---|---|
| NSSHÖU 0.6/1 kV 4G16 o 3×16+3×2.5 | 16 mm² | Type G-GC 2,000 V | 6 AWG (13.3 mm²) o 4 AWG (21.2 mm²) | 91 A vs. 93 A (6 AWG) / 122 A (4 AWG) | 23.5 mm vs. 26.7 / 30.2 mm | Bombas sumergibles Flygt / Grindex y jumbos 1 brazo |
| NSSHÖU 0.6/1 kV 3×35+3G6 | 35 mm² | Type G-GC 2,000 V | 2 AWG (33.6 mm²) | 158 A vs. 159 A | 31.0 mm vs. 34.0 mm | Jumbos Epiroc Boomer S2 / Sandvik DD321 (480 V / 1000 V) |
| NSSHÖU 0.6/1 kV 3×50+3G10 | 50 mm² | Type G-GC 2,000 V | 1/0 AWG (53.5 mm²) | 192 A vs. 211 A | 35.5 mm vs. 40.4 mm | Jumbos de 2 brazos y empernadores Boltec / Robolt |
| NSSHÖU / (N)SHTOU 3×70+3G16 | 70 mm² | Type G-GC 2,000 V | 2/0 AWG (67.4 mm²) o 3/0 AWG (85 mm²) | 246 A vs. 243 A (2/0) / 279 A (3/0) | 40.2 mm vs. 43.9 / 47.2 mm | Scooptrams eléctricos Sandvik LH410E / LH514E (1,000 V) |
| NTSKCGEWÖU 3.6/6 kV 3×50+3×25/3E | 50 mm² | SHD-GC 5,000 V | 1/0 AWG (53.5 mm²) | 196 A vs. 211 A | 46.5 mm vs. 49.3 mm | Perforadoras y rozadoras de media tensión (4.16 kV) |
| NTSKCGEWÖU 6/10 kV 3×70+3×35/3E | 70 mm² | SHD-GC 8,000 V / 15,000 V | 2/0 AWG (67.4 mm²) | 242 A vs. 243 A | 52.0 mm vs. 56.4 / 61.5 mm | Excavadoras hidráulicas eléctricas Liebherr R 9400 (6.6 kV) |
| NTSKCGEWÖU 8.7/15 kV 3×95+3×50/3E | 95 mm² | SHD-GC 15,000 V | 4/0 AWG (107.2 mm²) | 285 A vs. 321 A | 61.0 mm vs. 67.8 mm | Palas y excavadoras eléctricas de gran tonelaje (13.8 kV) |
Para ampliar los criterios de instalación, consulte nuestra normas de cables eléctricos para minas en México (NOM, ICEA y MSHA). Asimismo, revise la guía técnica sobre cables Type G-GC para jumbos Epiroc Boomer y Sandvik DD.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros de media tensión SHD-GC (equivalentes a NTSKCGEWÖU) o cables mineros de baja tensión Type G-GC (equivalentes a NSSHÖU) por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Diseño | Norma Alemana DIN VDE 0250 (NSSHÖU / NTSKCGEWÖU) | Norma Norteamericana ICEA S-75-381 (Type G-GC / SHD-GC) | Recomendación de Homologación para Minas en México |
|---|---|---|---|
| Tensión nominal en baja tensión | $U_0/U = 0.6/1\text{ kV}$ (máxima operación $1,200\text{ V}$ CA) | $2,000\text{ V}$ CA nominales de fase a fase | En redes de 1,000 V (jumbos/scoops), el Type G-GC 2000V duplica el margen dieléctrico |
| Construcción del hilo de cobre | IEC 60228 Clase 5 (alambres de 0.21 a 0.51 mm) | ASTM B33 / B172 Clase K o I (alambres de 0.254 a 0.40 mm) | Ambos ofrecen flexibilidad dinámica equivalente con cobre estañado |
| Protección contra torsión en tambor | Malla antitorsión textil de serie en (N)SHTOU y (N)TSCGEWÖU | Opcional en ICEA estándar; incluida en versión Reeling de TEBAOFLEX | En tambores verticales de scooptrams o grúas, pedir siempre malla antitorsión |
| Disposición del conductor piloto | 1 piloto central (en cuna semiconductora) o en valle intersticial | 1 piloto aislado calibre 8 o 10 AWG en uno de los 3 valles | Totalmente compatible con relevadores SE-105 / SE-134C tras conectar al colector |
| Disponibilidad y tiempos de reposición | Importación especial si se exige código VDE estricto | Estándar en almacenes de México; TEBAOFLEX fabrica ambos estándares | Homologar a Type G-GC / SHD-GC o solicitar lote directo DIN VDE a fábrica |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Resistencia en CD del conductor a 20°C: El calibre 1/0 AWG Clase K ($53.5\text{ mm}^2$) registró $0.348\,\Omega/\text{km}$. Superando en conductividad al calibre métrico de $50\text{ mm}^2$ IEC 60228 Clase 5 ($0.393\,\Omega/\text{km}$), lo que reduce las pérdidas por efecto Joule ($I^2R$) en un 11.4% (ICEA, 2021) a igual corriente de operación.
- Ciclos de torsión-flexión combinada en guía de tambor: Ambos diseños equipados con malla antitorsión de aramida vulcanizada entre la cubierta interna y externa superaron 60,000 ciclos de inversión dinámica a $\pm 90^\circ/\text{m}$ sin presentar deformación en sacacorchos (corkscrewing).
- Tensión soportada en CA y descargas parciales: Tanto el SHD-GC 15kV como el NTSKCGEWÖU 8.7/15kV registraron descargas parciales $< 2.5\text{ pC}$ a $15\text{ kV}$ y superaron 35 kV CA durante 5 minutos.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en flotas de maquinaria minera europea y norteamericana en minas de México, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables ICEA S-75-381 vs. DIN VDE 0250 (NSSHÖU / NTSKCGEWÖU) en Minería (FAQ)?
¿Si mi jumbo Epiroc Boomer opera a 1,000 V CA y trae de fábrica un cable NSSHÖU sin hilo piloto, cómo lo conecto a una subestación mexicana con relevador Ground-Check?
Muchos jumbos vienen de fábrica con cable NSSHÖU 3×35+3G6 o 3×50+3G10 (3 fases + 3 tierras divididas, sin piloto) porque en Europa se emplean monitores de aislamiento o vigilancia por fases. Al llegar a una mina en México cuyas celdas de 1,000 V usan relevadores Littelfuse SE-134C. Usted debe reemplazar el cable por un Type G-GC 2000V (o solicitar a TEBAOFLEX un cable (N)SHTOU con hilo piloto aislado integrado) e instalar el diodo Zener de fin de línea en el anillo rozante del piloto dentro del tambor del jumbo.
¿Cuál es el calibre AWG exacto para sustituir un cable europeo de 35 mm², 50 mm², 70 mm² y 95 mm²?
En ingeniería eléctrica minera a 60 Hz. La regla segura consiste en seleccionar el calibre AWG cuya sección en mm² sea igual o inmediatamente superior:. Para 35 mm² se utiliza 2 AWG (33.6 mm², verificando que la ampacidad de 159 A cubra la placa del motor, o 1 AWG de 42.4 mm²). Para 50 mm² se utiliza 1/0 AWG (53.5 mm²). Para 70 mm² se utiliza 2/0 AWG (67.4 mm²) o 3/0 AWG (85.0 mm²). Y para 95 mm² se utiliza 4/0 AWG (107.2 mm²).
¿Puedo empalmar un tramo de cable europeo NTSKCGEWÖU con un tramo de cable norteamericano SHD-GC en caso de emergencia?
Sí es técnicamente posible mediante un kit de empalme minero de media tensión con conectores de compresión bimetálicos o reductores escalonados y mangas de reconstrucción de semiconductora y pantalla. Uniendo las tres pantallas concéntricas/trenzadas con las tierras divididas y empatando el conductor piloto de control. No obstante, por diferencias de diámetro exterior y rigidez flexional, ese empalme no debe pasar por las poleas guía de un tambor enrollador.
¿TEBAOFLEX puede fabricar cables tanto bajo norma ICEA S-75-381 como bajo norma alemana DIN VDE 0250?
Sí. Nuestra planta cuenta con líneas de extrusión. Cableado planetario y trenzado antitorsión certificadas para producir tanto la familia norteamericana (Type G-GC, Type G, Type W, SHD-GC, MP-GC en calibres AWG/kcmil) como la familia europea DIN VDE 0250 (NSSHÖU, (N)SHTOU-J, NTSKCGEWÖU, (N)TSCGECEWÖU en secciones milimétricas). Entregando cada carrete con su reporte de pruebas FAT completo.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros de media tensión SHD-GC (equivalentes a NTSKCGEWÖU) y cables mineros de baja tensión Type G-GC (equivalentes a NSSHÖU) bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en flotas de maquinaria minera europea y norteamericana en minas de México requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
