Cables para Equipos de Anclaje y Empernado de Roca

Resumen Técnico

Especificación de cables Type W y G-GC para jumbos de rezagado, empernadores y lanzadores de shotcrete en fortificación según NOM-023-STPS.

Publicado:13 de junio de 2026Normativa minera aplicable: ICEA S-75-381 / NEMA WC 58 / NOM

En el ciclo de minado subterráneo, la etapa de fortificación y soporte de roca es la barrera primordial para evitar colapsos y planchoneos. Equipos mecanizados como los jumbos empernadores (roof bolters / cable bolters) y los robots lanzadores de concreto (shotcrete rigs) ingresan a las labores inmediatamente después de la voladura y el rezagado de mineral. En este frente activo, los cables eléctricos de alimentación operan bajo la roca aún inestable y expuestos a proyecciones químicas agresivas.

A diferencia de los equipos de barrenación de tiros largos analizados en nuestra monografía sobre cables para perforación de diamante en exploración minera, los empernadores ejecutan continuos avances y retrocesos dentro de la misma sección de galería. Los cables de alimentación Type W y Type G-GC soportan pisadas de rocas afiladas, contacto directo con lechadas de cemento corrosivas y salpicaduras de aditivos acelerantes de fraguado fuertemente alcalinos (silicato sódico o aluminato).

Nota

Exigencias Críticas en Fortificación Subterránea (TL;DR)

Resistencia al Corte por Roca Viva: La caída de esquirlas o fragmentos de roca suelta es la principal causa de fallas mecánicas. Se requiere una cubierta extrapesada de poliuretano termoplástico (TPU) o polietileno clorado (CPE) con resistencia al desgarro superior a 40 N/mm conforme a ICEA S-75-381. Inmunidad Química a Acelerantes de Shotcrete: Los aditivos cáusticos utilizados para fraguado ultrarrápido en lanzado de concreto degradan cubiertas ordinarias en semanas. Los elastómeros termoestables formulados evitan la penetración alcalina. Conductor Ground-Check para Protección Vital: En caso de aplastamiento severo por caída de roca, el corte del hilo piloto Ground Check en cables Type G-GC desenergiza el circuito en menos de 30 milisegundos, previniendo arco eléctrico en presencia de los operarios.

Arquitectura de Alimentación en Empernadores y Shotcrete

Tanto los jumbos empernadores como los robots lanzadores de shotcrete incorporan carretes de accionamiento electrohidráulico con capacidad para 100 a 200 metros de cable flexible:

Figura 1: Distribución desde centro de potencia móvil con transformador de aislamiento, cable de arrastre Type G-GC con Ground Check y carrete de enrollamiento automático montado en el chasis del equipo.

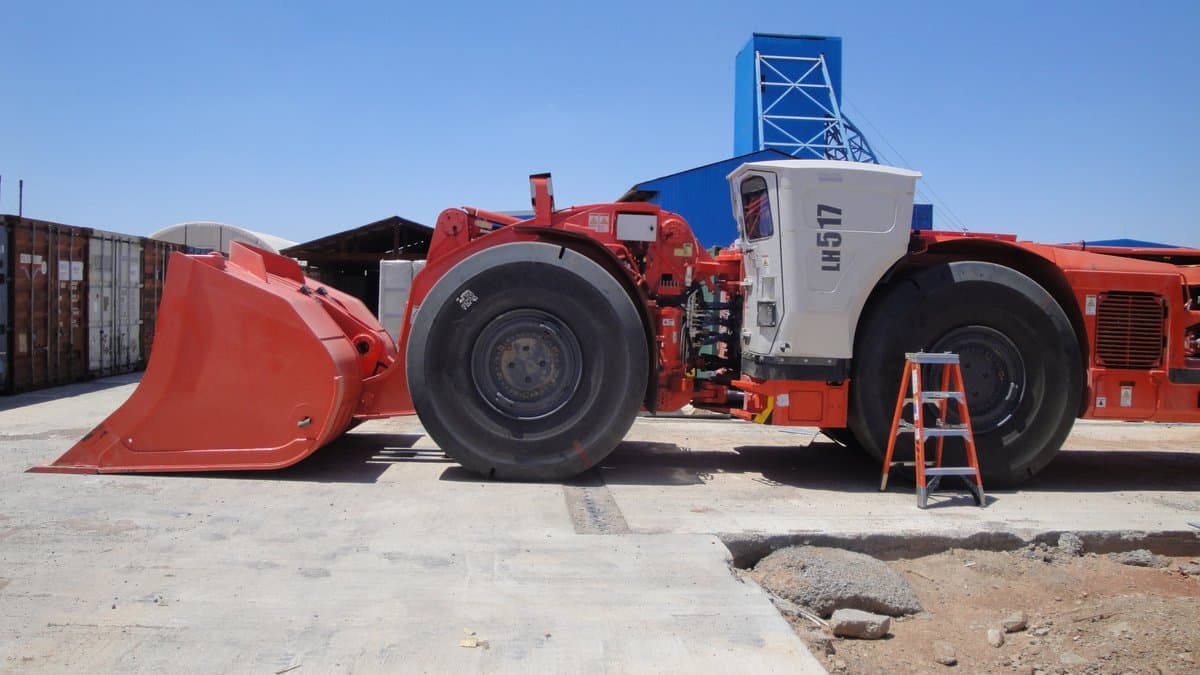

Al igual que ocurre en los cargadores LHD revisados en nuestro informe sobre cables alimentadores para scooptrams y palas subterráneas, la velocidad de sincronización del tambor con el avance del jumbo es esencial para evitar que el cable quede flojo sobre el piso de la galería y sea pisado por los propios neumáticos del equipo de fortificación.

Comparativa de Cables para Labores de Sostenimiento

La elección del cable se basa en el nivel de tensión (440V, 600V o 1,000V) y la necesidad de monitoreo continuo de falla a tierra:

Comparativa de cables para equipos de anclaje y lanzado de shotcrete
Característica Constructiva	Cable Type W (2,000 V)	Cable Type G-GC (2,000 V)	Cable SHD-GC (5,000 V)
Configuración de Conductores	3 o 4 fases flexibles	3 fases + 2 tierras + 1 Ground Check	3 fases blindadas + 2 tierras + 1 Ground Check
Grado de Flexibilidad	Extraordinario (Clase I / K)	Excelente (Clase I trenzado)	Muy alto (Clase H con blindaje compuesto)
Protección por Rotura de Tierra	Indirecta por relé de fuga	Instantánea por lazo Ground Check activo	Instantánea por lazo Ground Check activo
Resistencia a Alcalinidad Shotcrete	Excelente con cubierta CPE Heavy Duty	Excelente con cubierta CPE Heavy Duty	Sobresaliente con cubierta TPU bicapa
Uso Recomendado	Lanzadores manuales y bombas de lechada	Jumbos empernadores mecanizados principales	Equipos de fortificación pesados en media tensión

Protocolo de Reparación In Situ ante Desprendimientos

Cuando una roca en el frente de rezagado corta parcialmente la cubierta exterior del cable, el daño debe ser atendido antes de que la humedad con sales disueltas oxide las trenzas de cobre. Los técnicos deben aplicar cintas autofundentes de etileno-propileno y mantas vulcanizadas en frío o manguitos termofusibles de alta resistencia mecánica, tal como se enseña en nuestra guía de reparación de cubiertas termofusibles en cables mineros.

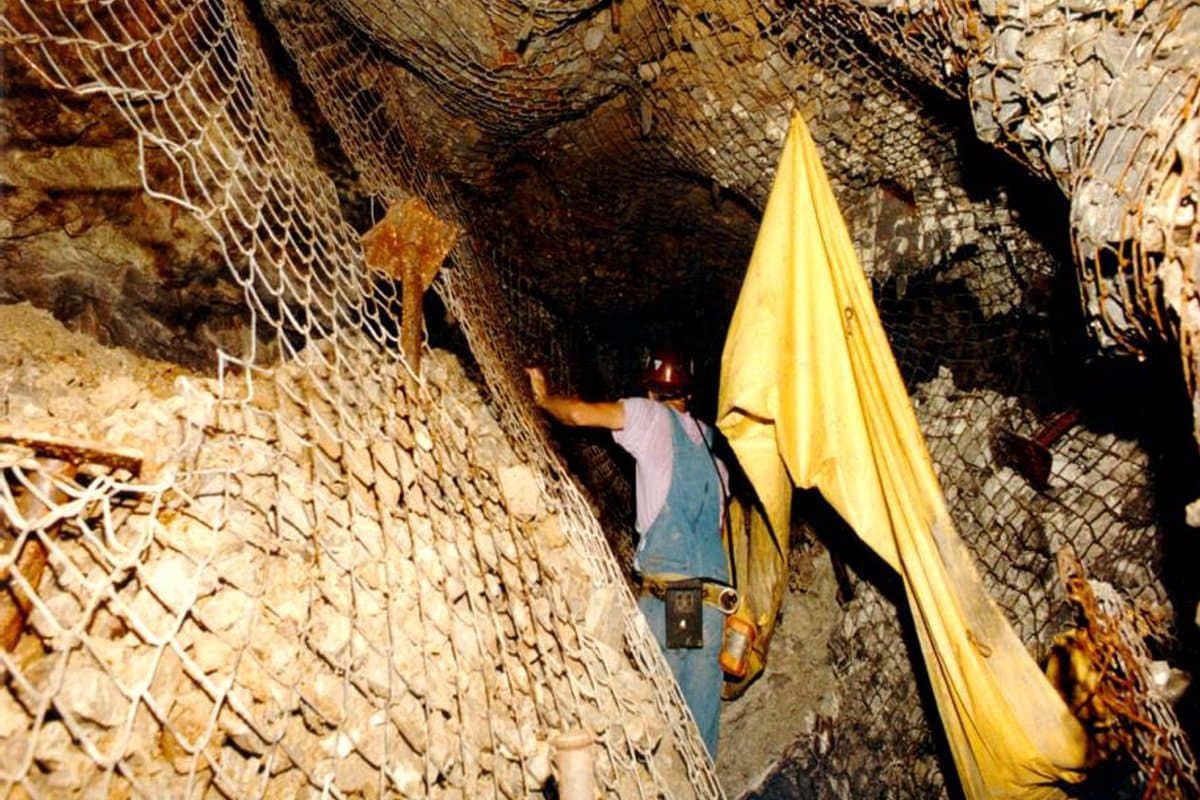

Figura 2: Trabajo de perforación y colocación de pernos de anclaje en el techo del túnel, mostrando la cercanía del equipo con la zona crítica de caída de roca.

Precaución

Normativa NOM-023 en Frentes de Fortificación

El Artículo 18 de la norma NOM-023-STPS-2012 prohíbe taxativamente la operación de equipos eléctricos de fortificación si el sistema de protección contra falla a tierra o el lazo de verificación de tierra (Ground Check) se encuentra desconectado, puenteado o inoperante.

Para cotizaciones y especificación técnica de cables mineros de alta resiliencia Type G-GC, Type W y SHD-GC diseñados para maquinaria de sostenimiento subterráneo en México, contacte a nuestros ingenieros a través de la sección de contacto para minería y soporte de obras subterráneas.

Fuentes y referencias

Productos Certificados

Cables de Minería Relacionados con este Artículo

Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.

Cable de energía portátil tipo W
Cable portátil para alimentar equipos móviles o portátiles. Según ICEA no lleva conductor de puesta a tierra ni de verificación de tierra. La NOM-001-SEDE-2012 admite de 1 a 6 conductores de 12 AWG a 500 kcmil, y un conductor de 501 a 1,000 kcmil.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo G-GC
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Además de los conductores de fase, lleva conductores de puesta a tierra y un conductor aislado de verificación de tierra, que se conecta al circuito de monitoreo de continuidad de tierra del equipo.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo G
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Lleva conductores de fase y conductores de puesta a tierra, sin conductor de verificación de tierra.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo SHD-GC
Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.
Tensión:2,000 a 25,000 V, según la claseCalibres:6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kVTemperatura:90 °C, máxima del conductor
