Tensión en Enrolladores para Cables de Scoops y Jumbos

En la explotación subterránea mecanizada de México —en yacimientos de plata, plomo y zinc como Fresnillo, Tayahua o San Martín—, los equipos de carguío y acarreo diésel están siendo sustituidos progresivamente por cargadores de bajo perfil (Scoops LHD eléctricos) y jumbos de perforación electrohidráulicos. Esta transición reduce drásticamente las emisiones tóxicas y el calor en las frentes ciegas, pero traslada el corazón operativo de la máquina a un elemento móvil crítico: el cable de arrastre y su tambor enrollador (cable reel).

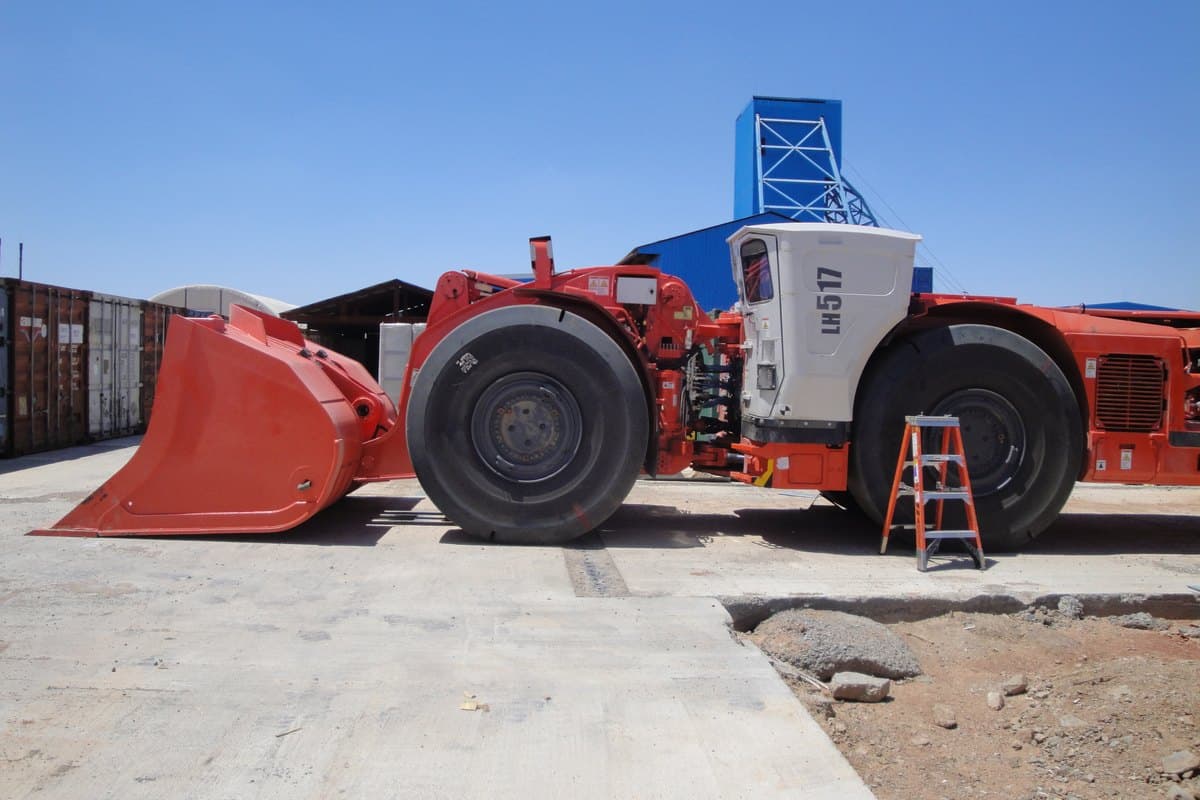

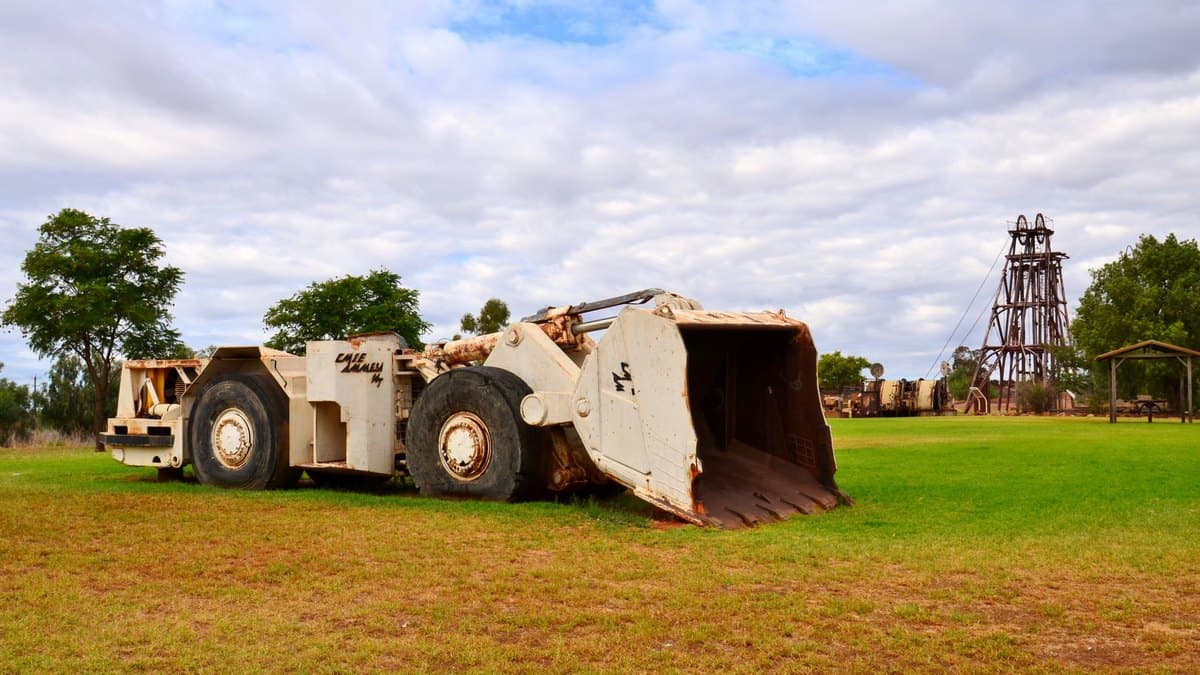

Durante cada ciclo de carguío, un Scoop LHD de 10 a 14 toneladas se desplaza a velocidades de hasta 12 km/h mientras desbobina y rebobina cientos de metros de cable tipo Type G-GC o Type SHD-GC. Si el sistema hidráulico o eléctrico de control de tensión del enrollador está descalibrado, el conductor queda expuesto a dos modos de falla destructivos: el estiramiento por sobretensión y el destensado con riesgo de atropellamiento por las ruedas del propio equipo.

Esta guía técnica detalla los cálculos de par motor y tracción admisible según ICEA S-75-381 (sitio externo), los criterios de radio de curvatura dinámico y las técnicas de prevención de deformaciones como el temido efecto "tirabuzón" (corkscrewing) y "jaula de pájaro" (birdcaging).

1. Física del Rebobinado: Fuerzas de Tracción y Par en Tambores Enrolladores

El sistema de tracción del tambor debe mantener una fuerza constante sobre el cable sin importar si está enrollado en su primera capa (radio mínimo del tambor) o en su última capa (radio máximo). La tensión mecánica total ejercida sobre el cable resulta de la suma de tres componentes dinámicas:

• Fuerza de Fricción con el Suelo de Mina (F_friccion): Depende del coeficiente de rozamiento entre la cubierta de CPE y la roca basáltica húmeda o lodos (típicamente μ = 0.4 a 0.7 en galerías de desarrollo).
• Fuerza Inercial de Aceleración (F_inercia): Ocurre cuando el Scoop cambia bruscamente de dirección al salir de la estocada de carga con la cuchara llena; la masa del tambor y del cable aceleran repentinamente.
• Tensión de Retención Hidráulica o Eléctrica (F_reel): Par ejercido por el motor hidráulico de desplazamiento variable o el servoaccionamiento vectorial del enrollador para evitar que el cable se afloje y caiga bajo los neumáticos.

2. Anatomía de las Deformaciones Mecánicas: Corkscrewing y Birdcaging

Cuando las cuadrillas de mina subterránea no calibran las válvulas de alivio del enrollador o utilizan guiacables desalineados, el cable experimenta fenómenos de falla característicos:

1. Efecto Tirabuzón o Deformación Helicoidal (Corkscrewing): Se produce por torsión acumulada en una sola dirección. Si el cable ingresa al tambor con un ángulo de ataque (fleet angle) mayor a 1.5° o si pasa por poleas acanaladas de radio insuficiente, los conductores de fase rotan internamente respecto a la cubierta exterior. El cable adopta una forma espiral permanente que ya no encaja en las guías del Scoop y se atasca en el tambor.
2. Jaula de Pájaro (Birdcaging): Ocurre cuando el cable sufre una frenada brusca con compresión axial o sobretensión extrema. Los hilos de cobre trenzado de los conductores se abren hacia afuera en forma de cesta bulbosa, desgarrando el aislamiento de EPR desde el interior y perforando la cubierta exterior.
3. Estrangulamiento del Conductor Piloto Ground Check: Al ser el conductor más delgado del conjunto (comúnmente 8 AWG o 10 AWG frente a fases de 2/0 o 4/0 AWG), una tracción excesiva rompe el hilo piloto antes que las fases, provocando disparos intempestivos del relevador en la subestación móvil según la guía de cables para jumbos y scoops en México.

3. Tabla de Selección de Calibres y Límites de Tracción Admisible

La siguiente tabla resume los parámetros mecánicos máximos de diseño para cables móviles de arrastre utilizados habitualmente en cargadores y perforadoras subterráneas en México:

4. Buenas Prácticas de Mantenimiento y Calibración en Mina Subterránea

Para erradicar los paros imprevistos derivados de cables trozados o destrozados en interior de mina, las cuadrillas de mantenimiento electromecánico deben aplicar un protocolo estricto:

1. Calibración Trimestral de la Presión del Motor de Rebobinado: Verifique con manómetros calibrados que la presión de trabajo del motor hidráulico del enrollador no supere el ajuste del fabricante del equipo (Sandvik, Epiroc, Caterpillar). Nunca incremente la presión de alivio para compensar poleas agarrotadas.
2. Inspección de Poleas Guiacables y Rodillos: Reemplace de inmediato los rodillos guía que presenten ranuras filosas, desgaste excéntrico o rodamientos trabados. Los rodillos de poliuretano de alta resiliencia reducen la fricción superficial sobre la cubierta de CPE en más del 40% frente al acero oxidado.
3. Técnica del Cambio de Extremos (End-for-End Rotation): Cada 800 horas de operación, desconecte el cable del tambor, invierta los extremos (conectando al tambor el extremo que estaba en la subestación) y vuelva a enrollarlo. Esto distribuye homogéneamente el desgaste mecánico por flexión y alarga la vida útil al doble.
4. Prohibición de Empalmes Rígidos en Zonas de Flexión del Tambor: Los empalmes de resina en frío o termocontráctiles comunes no admiten flexión repetitiva sobre el tambor y se fracturan al primer paso. Ante un corte mecánico, realice un vulcanizado en caliente certificado bajo NOM-023-STPS o reemplace el tramo.
5. Prueba Periódica de Aislamiento y Descargas: Antes de reinstalar un cable reacondicionado en el Scoop, aplique pruebas predictivas de pérdidas dieléctricas como se detalla en nuestra guía de descargas parciales y VLF en cables mineros.

En TEBAOFLEX fabricamos cables de arrastre minero tipo Type G-GC y Type W con conductores de cobre estañado de temple extraflexible (Clase I) y cubiertas de CPE termoestable reforzadas con malla de poliéster para máxima resistencia a la torsión. Descubra nuestra línea de cables para minería subterránea o consulte a nuestro departamento técnico para recibir asesoría sobre dimensionamiento de enrolladores.
