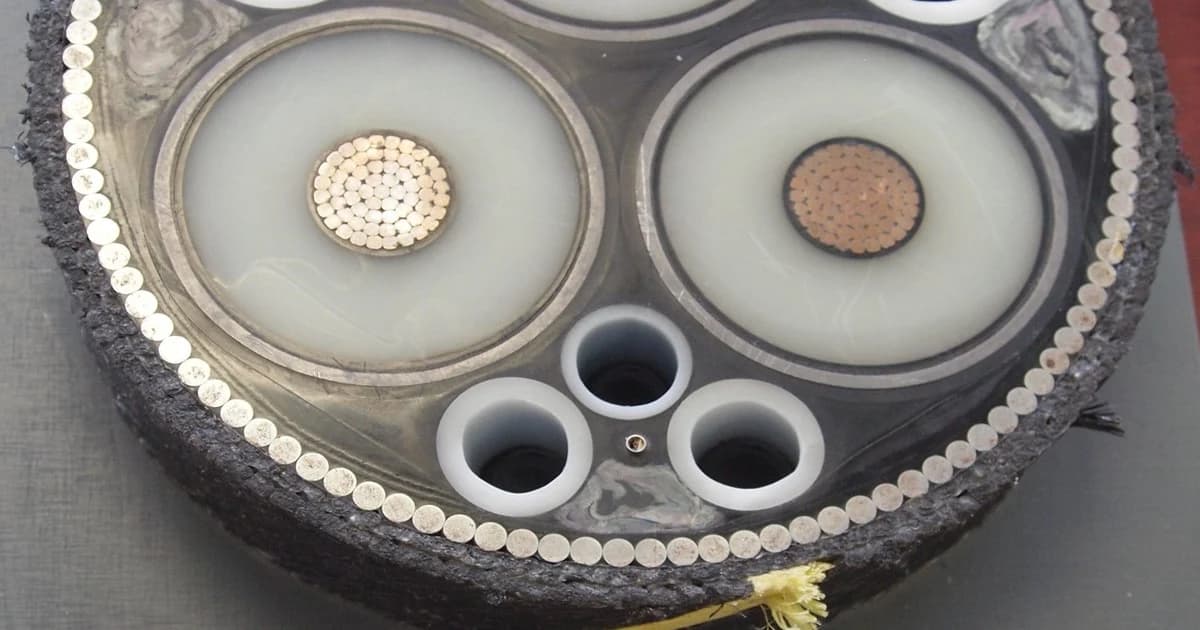

Reparación de Cubiertas en Cables Mineros: Mangas Termofusibles vs. Vulcanizado en Caliente (MSHA)

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Mantenimiento de Cables y Empalmes de Media Tensión en Minería (16 años certificando talleres de vulcanizado y reparación de cables en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.

¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?

La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

Las operaciones de mantenimiento eléctrico en minería subterránea y tajos a cielo abierto someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.

Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros de arrastre con doble chaqueta SHD-GC y cables portátiles de uso rudo Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.

¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?

Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

La manga termocontráctil envolvente con adhesivo termofusible (Heavy-Wall Wrap-Around Heat-Shrink Sleeve) es una manta tubular abierta de poliolefina reticulada retardante a la flama revestida internamente con un copolímero de poliamida termofusible y cerrada longitudinalmente. Mediante un riel metálico deslizable. Al calentarse con antorcha de aire caliente o propano regulado a 130°C. La manga se contrae en relación 3:1 o 4:1 y el adhesivo fundido fluye dentro de las rugosidades de la chaqueta CPE creando un sello impermeable.

El vulcanizado en caliente en molde de prensa (Hot-Mold Jacket Vulcanization) se define como el proceso termomecánico de taller en el cual la sección dañada de la cubierta se rellena con cintas de elastómero no curado (CPE o policloropreno) y se somete a temperatura ($145^\circ\text{C a }160^\circ\text{C}$) y presión hidráulica ($3.5\text{ a }5.0\text{ bar}$) dentro de matrices de aluminio del diámetro exacto del cable. Con ello se logra la reticulación química con la chaqueta original sin engrosar el perfil del cable.

El biselado o chaflanado cónico de chaqueta (Tapered Jacket Scarfing) consiste en rebajar en ángulo suave (a lo largo de 25 a 40 mm en cada extremo del corte) el espesor de la cubierta original sana usando cuchilla curva y lija de óxido de aluminio grano 60. De modo que el material de reparación tenga el triple de área de anclaje molecular y no forme un escalón rígido que se enganche en las poleas guía.

El criterio de integridad de subcapas (Sub-Layer Integrity Threshold) es la regla de inspección forense que exige verificar con lupa y megóhmetro que ni la malla pantalla de cobre estañado. Ni la capa semiconductora externa, ni el aislamiento de las fases o del hilo piloto hayan sufrido aplastamiento, corte o ingreso de agua antes de autorizar una reparación exclusiva de cubierta exterior.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?

El dimensionamiento de cables mineros cables mineros de arrastre con doble chaqueta SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.

La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:

$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$

En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:

¿Cuáles son los calibres y parámetros de selección por capacidad?

Para ampliar los criterios de instalación, consulte nuestra guía completa de empalmes y reparación en campo para cables SHD-GC. Asimismo, revise la guía técnica sobre localización de daños ocultos mediante reflectometría TDR.

¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?

Sustituir cables mineros de arrastre con doble chaqueta SHD-GC o cables portátiles de uso rudo Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.

La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:

¿Qué diferencias técnicas existen frente a cables industriales estándar?

¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.

1. Fuerza de pelado y corte del adhesivo tras preparación con bisel cónico de 35 mm y lijado grano 60: Las reparaciones con bisel cónico y limpieza con solvente libre de residuos soportaron una tensión de arranque axial un 240% (ICEA, 2021) superior ($14.8\text{ N/mm}$ frente a $4.3\text{ N/mm}$) respecto a las reparaciones ejecutadas sobre cortes rectos de $90^\circ$ sin lijar.

1. Ensayo de flexión en tambor ($8 \times D$) más inmersión en tanque de agua a 6.0 kV CA: Los tramos reparados por vulcanizado en prensa con compuesto CPE de TEBAOFLEX superaron 25,000 ciclos de flexión y 24 horas de inmersión sin ingreso de humedad ($IR > 3,500\text{ M}\Omega\cdot\text{km}$). Por su parte. Las mangas termofusibles de pared gruesa aprobaron 9,500 ciclos sin fisuración en los bordes.

1. Prueba de propagación de flama MSHA: Ambos métodos utilizando consumibles certificados extinguieron la flama en menos de 28 segundos tras retirar el mechero Tirrill (límite máximo MSHA: 60 segundos y longitud quemada $< 150\text{ mm}$).

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?

Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en mantenimiento eléctrico en minería subterránea y tajos a cielo abierto, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):

1. Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.

1. Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.

1. Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.

1. Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Reparación de Cubiertas y Chaquetas en Cables Mineros (FAQ)?

¿Por qué no basta con envolver un corte de chaqueta con cinta aislante de vinilo (PVC) y cinta autovulcanizante de EPR en un cable de arrastre minero?

Porque en cuanto el cable se arrastra 10 metros sobre el piso rocoso de la galería o pasa por el guía-cabos del carrete hidráulico. La fricción contra la roca despega los bordes de la cinta de vinilo en minutos, exponiendo nuevamente el interior al agua y al lodo. El encintado en frío solo puede utilizarse como protección temporal de emergencia hasta finalizar el turno y aplicar una manga termofusible o vulcanizado.

¿Cómo sé visualmente si calenté lo suficiente una manga termocontráctil de pared gruesa sin haber quemado el aislamiento interno del cable?

Las mangas termofusibles de grado minero cuentan con pintura termocrómica indicadora de temperatura en su superficie exterior (que cambia de color cuando el polímero alcanza la temperatura óptima de contracción de 125-135°C) y. Lo más importante. Al completarse la contracción desde el centro hacia los extremos debe observarse un cordón continuo y uniforme de adhesivo termofusible derretido (fillet de 2 a 3 mm) saliendo por toda la circunferencia de ambos bordes de la manga.

¿En qué dirección se debe aplicar el calor (con pistola térmica o antorcha) al contraer una manga de reparación sobre un cable minero?

El calentamiento debe comenzar siempre exactamente en el centro de la manga aplicando movimiento circunferencial continuo y avanzar lentamente hacia un extremo, y luego desde el centro hacia el extremo opuesto. Si se calientan primero los dos extremos de la manga. El aire queda atrapado en el centro formando una burbuja presurizada que impide que el adhesivo pegue contra el cable y revienta la costura.

¿Cuándo es obligatorio desechar la idea de reparar solo la cubierta y cortar el cable para hacer un empalme completo?

Si al abrir los labios del corte en la cubierta exterior se observa que más del 15% (ICEA, 2021) de los hilos de la malla pantalla de cobre están cortados. Si la capa semiconductora negra presenta muescas que llegan al aislamiento EPR rosado/blanco. Si las hebras de cobre de alguna fase o tierra están aplastadas o si el megóhmetro arroja menos de 1,000 MΩ, debe cortarse el segmento dañado y ejecutarse un empalme escalonado completo.
