Media Tensión en Minas Subterráneas: Redes y Cables MP-GC

En los distritos mineros subterráneos de Zacatecas, Durango, Guanajuato y Guerrero, la profundización constante de los frentes de explotación —superando en muchos casos los 800 a 1,200 metros bajo superficie— exige trasladar grandes bloques de potencia eléctrica en media tensión (13.8 kV, 15 kV y hasta 25 kV) hasta las entrañas del macizo rocoso. Alimentar bombas de achique de alta presión, ventiladores primarios axiales, trituradoras subterráneas y frentes de barrenación con jumbos electrohidráulicos requiere una red de distribución eléctrica de altísima confiabilidad.

El núcleo de esta infraestructura son los cables alimentadores fijos de mina tipo MP-GC (Mine Power Ground-Check), diseñados específicamente con aislamiento de caucho etileno-propileno (EPR), pantallas semiconductoras extruidas, blindaje metálico de cobre, conductores de tierra simétricos divididos y un conductor piloto de tierra para corte automático ante cualquier discontinuidad física del circuito.

Arquitectura de la Red: Del Tiro Vertical a las Galerías de Nivel

La energía desciende desde la subestación principal de superficie hacia el interior de la mina a través de dos rutas principales: tiros verticales de extracción de mineral (equipados con malacates) o barrenos de servicios de gran diámetro (boreholes) perforados directamente desde superficie:

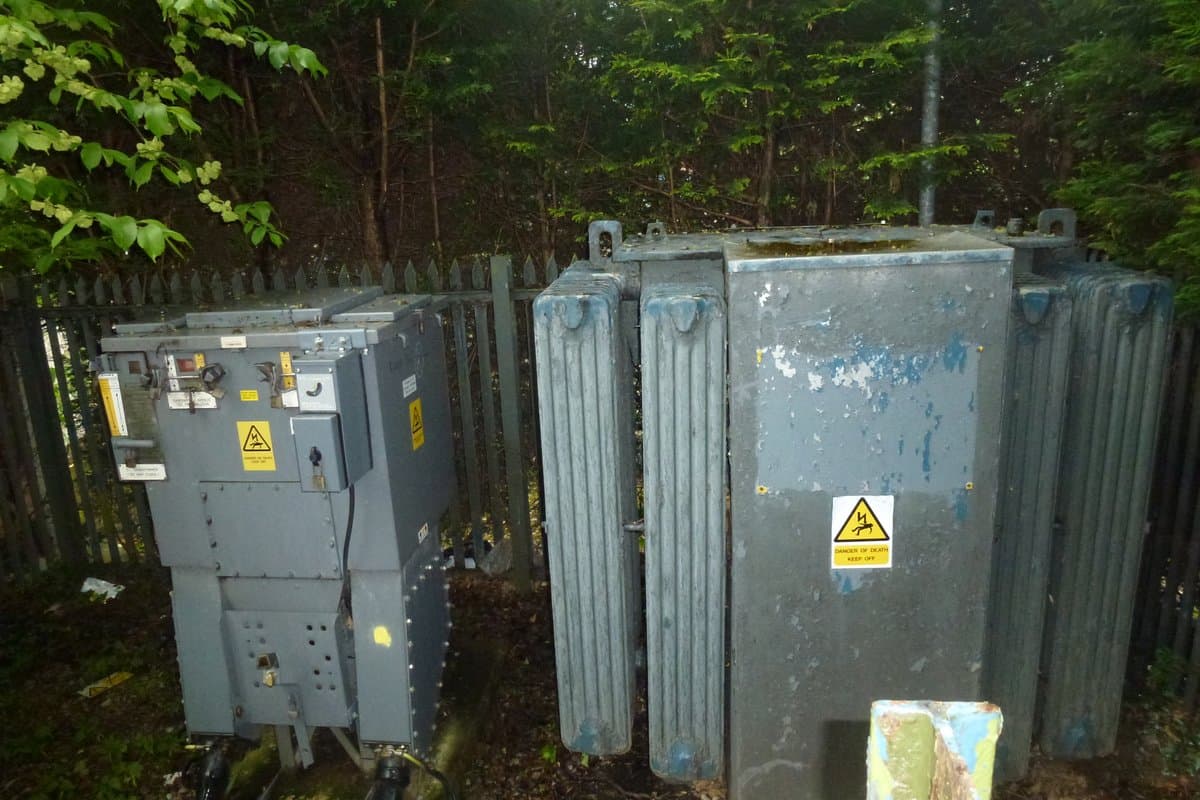

En cada nivel de producción se instala un Centro de Distribución y Seccionamiento (CDU), compuesto por celdas compactas modulares a prueba de arco interno. Desde estos centros se alimentan las subestaciones de nivel protegidas conforme a criterios de puesta a tierra en subestaciones mineras que transforman la media tensión (13.8 kV) a niveles de utilización de 480 V o 1,000 V para alimentar cargadores LHD y jumbos con cable Type SHD-GC, o bien a 4,160 V para el cárcamo principal de bombeo.

Instalación y Sujeción de Cables MP-GC en Galerías y Tiros

Las condiciones hostiles de la mina subterránea —caída de fragmentos de roca (cuñas), ambiente salino o sulfuroso y circulación de camiones de bajo perfil (dumpers)— obligan a una meticulosa ingeniería de montaje:

• Soporte en Techo y Hastiales mediante Mensulines: Los cables MP-GC nunca deben dejarse apoyados en el piso de la galería. Deben suspenderse de la roca mediante pernos de anclaje expansivos o split sets con ganchos de plástico de alto impacto o balancines de cable de acero galvanizado cada 2.5 a 3.0 metros, manteniéndolos a una altura mínima de 2.2 metros para evitar roces con maquinaria móvil.
• Protección Mecánica en Puntos de Paso y Cruces: En las intersecciones de rampas y puntos de cargue de mineral donde los camiones pueden maniobrar, el cable debe protegerse con tubería cédula 80 o pasar a través de trincheras en piso cubiertas con losas de concreto reforzado, como se detalla en nuestra guía de protección de cables en cruces de caminos de acarreo.
• Descenso Vertical en Tiros (Shaft Suspension): En barrenos verticales de más de 300 metros, el peso propio del cable MP-GC calibre 4/0 AWG o 350 kcmil puede generar esfuerzos axiales destructivos. Se deben utilizar abrazaderas de apriete cónico (wedge clamps) de tres sectores o grampas tipo Kellems compensadas distribuidas cada 15 a 25 metros a lo largo del tiro, evitando que el conductor de cobre fluya plásticamente.

Seguridad y Protecciones Conforme a NOM-001-SEDE y NOM-023-STPS

La reglamentación de la NOM-001-SEDE-2012 (sitio externo) en su Artículo 710 ("Instalaciones de más de 600 V nominales") en combinación con la NOM-023-STPS-2012 (sitio externo) exige parámetros estrictos para la operación de media tensión en minería subterránea:

• Sistema de Puesta a Tierra con Neutro Resistivo (HRG): El neutro del secundario de los transformadores principales debe ponerse a tierra a través de una resistencia limitadora de corriente (Neutral Grounding Resistor, NGR) calculada para limitar la corriente de falla a tierra a un máximo de 5 A a 25 A, evitando sobretensiones destructivas y arcos peligrosos en interior mina.
• Monitoreo Continuo de Ground-Check (Relé MSHA/NOM): Cada circuito alimentador MP-GC debe contar con un relé de monitoreo de conductor piloto (tipo Schweitzer SEL o Littelfuse SE-704). Si el conductor de tierra o el hilo de control sufre un corte accidental, el interruptor en vacío principal de la subestación dispara en menos de 100 milisegundos, impidiendo que las carcasas metálicas subterráneas queden energizadas a potencial peligroso.
• Ensayos Dieléctricos Periódicos VLF y Tan Delta: Para detectar degradación prematura en el aislamiento EPR por humedad o descargas parciales, la red de distribución subterránea debe someterse anualmente a pruebas de muy baja frecuencia (VLF a 0.1 Hz) conforme a IEEE Std 400.2.

Para proyectos de electrificación de tiro y cálculo de alimentadores MP-GC de media tensión en México con certificación internacional ICEA y MSHA, consulte a nuestros especialistas a través del formulario de contacto para proyectos de distribución eléctrica en minas subterráneas.
