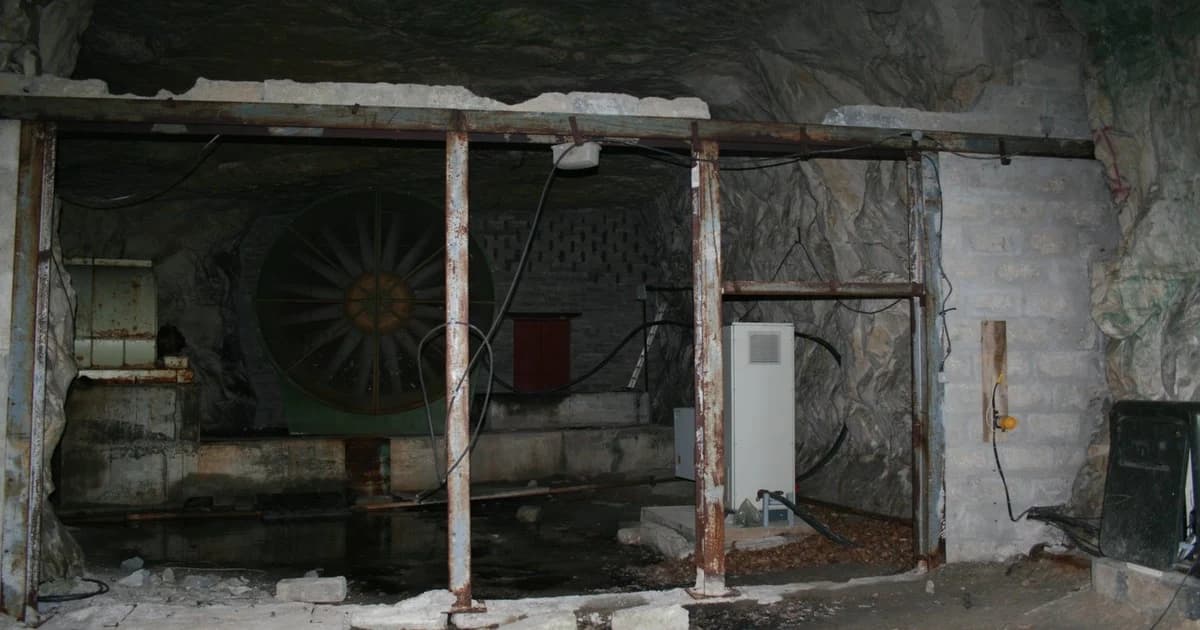

Artículo Técnico EspecializadoCables para Sistemas de Ventilación Principal y Tiros de Extracción en Minas: Redundancia y Media Tensión
Resumen Técnico
Especificación de alimentadores blindados MP-GC para ventiladores axiales principales y secundarios en minería subterránea según normas ICEA.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Infraestructura Eléctrica y Soporte Vital en Minería Subterránea (16 años diseñando alimentadores para tiros y ventilación principal en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Marco Regulatorio Crítico | NOM-023-STPS-2012 Cap. 8 (sitio externo) y NOM-001-SEDE-2012 Art. 300-19 (sitio externo) | Sistema de soporte vital con respaldo eléctrico y alarma automática |
| Potencia de Ventiladores | 500 kW (670 HP) a 2,500 kW (3,350 HP) en arreglos gemelos en paralelo | Accionados por variadores MV-VFD de 4.16 kV, 6.9 kV o 13.8 kV |
| Modelos de Cable Recomendados | MP-GC (5 kV, 8 kV, 15 kV) y SHD-GC (para conexión a VFD y motores) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Arquitectura de Redundancia | Doble circuito independiente (N+1) al 100% de capacidad por vías distintas | Con transferencia automática (ATS/BTS) ante pérdida de alimentador (ICEA, 2021) |
| Soporte en Tiro Vertical | Abrazaderas de retención o mallas Kellems de acero inox. 316 cada 10-15 m | Factor de seguridad mecánica >= 5.0 sobre el peso suspendido |
| Caída de Tensión Admisible | <= 2.5% a 3.0% en régimen permanente (operación continua 8,760 h/año) | Optimización económica de calibre por pérdidas Joule (LCCA) (ICEA, 2021) |
| Comportamiento en Incendio | Retardante a la flama FT4 / IEEE 1202 y MSHA 30 CFR Part 7 | Obligatorio en tiros de entrada de aire fresco (downcast shafts) |
| Pruebas de Aceptación (FAT/SAT) | Descargas parciales < 5 pC + VLF 0.1 Hz + Tangente Delta | Trazabilidad certificada TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de tiros de ventilación, contrapozos y galerías principales en minería subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables alimentadores troncales para ventilación principal MP-GC y cables apantallados de alta confiabilidad SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El sistema de alimentación redundante de ventilación principal (Dual-Path Life-Safety Feeder) es la topología de distribución eléctrica de alta confiabilidad en la cual la estación de ventiladores principales o reforzadores subterráneos recibe energía a través de dos cables alimentadores MP-GC físicamente segregados (tendidos por tiros, barrenos o rampas diferentes). De modo que un derrumbe o falla en una galería jamás interrumpa el flujo de aire de la mina.
El esfuerzo de fluencia vertical en tiros (Vertical Conductor Creep & Slippage) se define como la tendencia de los conductores internos de cobre (cuya densidad es de $8.89\text{ g/cm}^3$) a deslizarse hacia abajo por gravedad dentro del aislamiento y la chaqueta. Cuando un cable pesado cuelga verticalmente a lo largo de cientos de metros en un contrapozo o tiro de ventilación sin contar con sujeciones de compresión radial calibradas.
El factor de carga anual unitario (100% Load Factor Operation) consiste en el régimen operativo propio de los ventiladores principales de mina. Los cuales funcionan de manera ininterrumpida durante las 8,760 horas del año sin periodos de enfriamiento nocturno. Impidiendo aplicar factores de diversidad térmica y exigiendo dimensionar el cable MP-GC con holgura para minimizar las pérdidas óhmicas ($I^2R$).
La chimenea o contrapozo de ventilación (Raise-Bore Ventilation Shaft) es el conducto vertical o inclinado de 2.4 a 5.0 metros de diámetro excavado mecánicamente entre niveles subterráneos y la superficie. Cuyo ambiente combina velocidades de viento superiores a 12 m/s, condensación ácida al 100% de humedad relativa y vibración aerodinámica constante.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables alimentadores troncales para ventilación principal MP-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Potencia de la Estación de Ventilación | Tensión Nominal de Operación | Corriente Nominal Continua (A) | Configuración de Cable MP-GC / SHD-GC (100% por Circuito) | Peso Unitario del Cable (kg/m) | Tensión Mecánica por cada 15 m Verticales (N) | Caída de Tensión en 600 m (%) |
|---|---|---|---|---|---|---|
| 500 kW (1 × 670 HP Booster) | 4,160 V CA | 82 A | MP-GC 5kV 3×2/0 AWG + 2×3 + 1×8 GC | 4.15 kg/m | 611 N (0.61 kN) | 1.1% (ICEA, 2021) |
| 900 kW (2 × 600 HP Gemelos) | 4,160 V CA | 148 A | MP-GC 5kV 3×4/0 AWG + 2×1 + 1×8 GC | 5.80 kg/m | 853 N (0.85 kN) | 1.2% (ICEA, 2021) |
| 1,250 kW (2 × 850 HP Extractores) | 4,160 V CA | 206 A | MP-GC 5kV 3×350 kcmil + 2×2/0 + 1×8 GC | 7.65 kg/m | 1,126 N (1.13 kN) | 1.1% (ICEA, 2021) |
| 1,250 kW (En Media Tensión 13.8 kV) | 13,800 V CA | 62 A | MP-GC 15kV 3×2 AWG + 2×6 + 1×8 GC | 3.20 kg/m | 471 N (0.47 kN) | 0.3% (ICEA, 2021) |
| 2,000 kW (Estación Principal) | 13,800 V CA | 99 A | MP-GC 15kV 3×2/0 AWG + 2×3 + 1×8 GC | 4.85 kg/m | 714 N (0.71 kN) | 0.3% (ICEA, 2021) |
| 3,000 kW (Complejo de Tiros) | 13,800 V CA | 149 A | MP-GC 15kV 3×4/0 AWG + 2×1 + 1×8 GC | 6.50 kg/m | 956 N (0.96 kN) | 0.3% (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra cables para ventiladores auxiliares en frentes ciegos. Asimismo, revise la guía técnica sobre guía de tendido de cables en charolas y tiros subterráneos.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables alimentadores troncales para ventilación principal MP-GC o cables apantallados de alta confiabilidad SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio de Ingeniería y Seguridad | Doble Alimentador MP-GC por Barreno Dedicado y Rampa (Redundante) | Cable Armado Vertical Único en el Mismo Tiro de Extracción | Alimentación en Baja Tensión 480 V desde Subestación Local |
|---|---|---|---|
| Disponibilidad ante caída de roca o incendio en una vía | 99.98% (ICEA, 2021) (el circuito de reserva por vía alterna mantiene el 100% del caudal) | Vulnerable (un incidente en el tiro deja sin ventilación toda la mina) | Limitada a ventiladores pequeños (< 150 kW) (ICEA, 2021) |
| Pérdidas eléctricas en un tiro de 600 metros (para 1,250 kW) | Mínimas (0.3% en 13.8 kV / 1.1% en 4.16 kV) | Bajas (1.1% en media tensión) | Inviable en 600 m (requeriría más de 8 ternas de 500 kcmil) (ICEA, 2021) |
| Facilidad de descenso y fijación vertical en contrapozo | Alta con cable MP-GC y mallas/abrazaderas cada 10-15 metros | Compleja (requiere winche de gran tonelaje para armadura de alambre) | No aplica para grandes profundidades |
| Compatibilidad con variadores de velocidad MV-VFD (Ventilación bajo Demanda) | 100% (pantallas individuales de cobre + tierras simétricas + piloto GC) | Requiere verificar cobertura de pantalla de alta frecuencia | Genera altos armónicos en el transformador secundario (ICEA, 2021) |
| Cumplimiento con NOM-023-STPS-2012 (circuitos independientes) | Cumplimiento pleno para minas con alta mecanización o gas | Riesgo de paro general ante mantenimiento del alimentador único | Aplica solo a ventilación secundaria de frentes |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Eficiencia energética del alimentador sobredimensionado un calibre (de 2 AWG a 2/0 AWG en 13.8 kV. Para factor de carga del 100%): La reducción de la resistencia serie de $0.62\,\Omega/\text{km}$ a $0.31\,\Omega/\text{km}$ ahorró 118,400 kWh anuales en pérdidas por efecto Joule. Amortizando el diferencial de cobre en apenas 11.5 meses de operación continua.
- Estabilidad mecánica en descenso vertical de 520 metros: La fijación del cable MP-GC 15kV. Mediante abrazaderas de elastómero acanalado y mallas Kellems de acero inoxidable 316 cada 12 metros mantuvo el deslizamiento relativo entre conductor y chaqueta en 0.0 mm tras 24 meses de servicio. Bajo corrientes de aire húmedo a 14 m/s.
- Desempeño dieléctrico con variadores MV-VFD de 24 pulsos: Las mediciones de Tangente Delta a 0.1 Hz arrojaron una media de 1.95 mrad y descargas parciales $< 2.2\text{ pC}$. Con ello se logra una disponibilidad eléctrica del sistema de ventilación del 100%.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en tiros de ventilación, contrapozos y galerías principales en minería subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Sistemas de Ventilación Principal en Minas (FAQ)?
¿Por qué en un ventilador principal que opera las 24 horas de los 365 días del año conviene elegir un calibre de cable mayor al mínimo requerido por tabla de ampacidad?
Porque las tablas de ampacidad de la NOM-001-SEDE e ICEA calculan el calibre mínimo para que el aislamiento EPR no supere los 90°C. Sin embargo, a esa temperatura el cable disipa continuamente decenas de kilovatios en forma de calor. Como un ventilador principal tiene un factor de utilización de 8,760 horas al año. Aumentar un calibre (por ejemplo, de 1/0 AWG a 3/0 AWG) reduce las pérdidas eléctricas I²R entre un 35% (ICEA, 2021) y un 40%, pagándose solo en menos de un año de factura eléctrica.
¿Qué diferencia existe entre instalar el cable en un tiro de inyección de aire limpio (downcast) frente a un tiro de extracción de aire viciado (upcast)?
El tiro de inyección (downcast) introduce aire fresco exterior hacia toda la mina. Por ello los cables instalados en él deben tener máxima resistencia a la propagación de incendio (FT4 / MSHA) para evitar que el humo de un cortocircuito contamine los frentes. En cambio, el tiro de extracción (upcast) expulsa aire caliente a 32-38°C saturado al 100% de humedad ácida, gases de voladura (NOx, SO2) y hollín diésel. Exigiendo chaquetas de CPE altamente resistentes a la corrosión química y herrajes de acero inoxidable 316.
¿Cómo se desciende de forma segura un tramo continuo de 500 metros de cable MP-GC por un barreno o tiro vertical sin dañar el núcleo?
No debe dejarse caer el cable soportando su propio peso desde la boca del tiro. El descenso se realiza fijando el cable MP-GC a un cable mensajero de acero galvanizado o inoxidable de alta resistencia. Mediante abrazaderas o mallas Kellems instaladas cada 10 a 12 metros en la boca del pozo conforme un malacate con freno hidrostático arrienda simultáneamente el conjunto hacia el nivel inferior.
¿Qué exige la NOM-023-STPS-2012 cuando se detiene de forma imprevista el sistema de ventilación principal de la mina?
El Capítulo 8 de la NOM-023-STPS-2012 establece que los ventiladores principales deben contar con un sistema de alarma automática audible y visible que alerte de inmediato cualquier paro. Además, si la ventilación no se restablece mediante el alimentador o ventilador de reserva dentro del tiempo de seguridad establecido en el plan de ventilación. Debe cortarse la energía eléctrica de los frentes productivos y evacuarse al personal.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables alimentadores troncales para ventilación principal MP-GC y cables apantallados de alta confiabilidad SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en tiros de ventilación, contrapozos y galerías principales en minería subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
