Artículo Técnico EspecializadoCables de Arrastre SHD-GC (8 kV y 15 kV) para Excavadoras Hidráulicas Eléctricas Liebherr y Komatsu
Resumen Técnico
Ingeniería de selección de cables de arrastre SHD-GC (6.6 kV a 13.8 kV) para excavadoras hidráulicas eléctricas Liebherr R 9400/R 9800 y Komatsu.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Aplicaciones Eléctricas y Maquinaria de Tajo Abierto (18 años especificando cables de arrastre para palas y excavadoras en Sonora y Perú). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

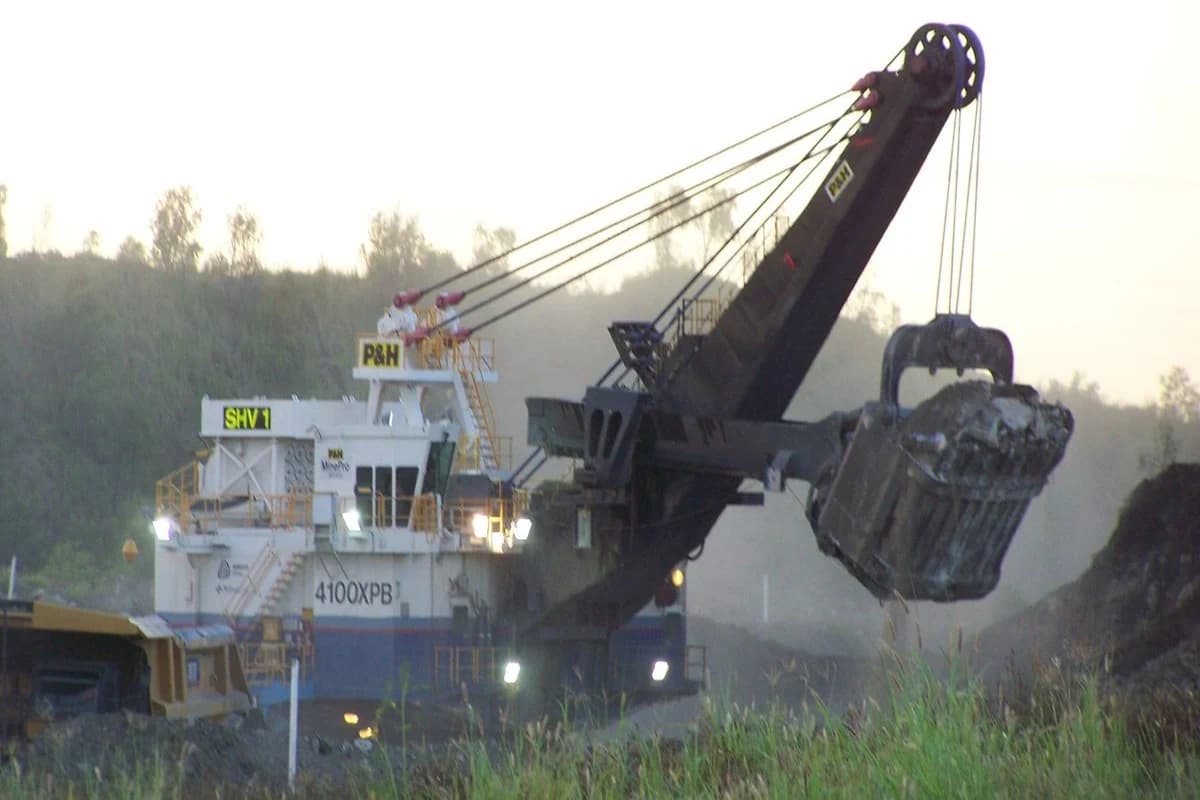

Las operaciones de excavadoras hidráulicas eléctricas y palas de carguío en minería a cielo abierto someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables de arrastre apantallados de media tensión SHD-GC y cables alimentadores de subestación móvil Skid MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La excavadora hidráulica eléctrica de ultra-clase (Electric-Drive Hydraulic Excavator) es una máquina de carguío de minería a cielo abierto de entre 200 y 800 toneladas que sustituye los motores diésel por uno o dos motores eléctricos de media tensión (6.6 kV a 13.8 kV) acoplados directamente a las bombas hidráulicas principales.
El ciclo térmico de pulso hidráulico en cable de arrastre se define como el perfil de corriente fluctuante que experimenta el cable SHD-GC cada 28 a 32 segundos. En ese punto. La corriente salta del 35% (ICEA, 2021) (espera) al 125% (ICEA, 2021) de la corriente nominal durante los 10 segundos de penetración del cucharón en el banco y elevación de la pluma.
El tambor enrollador de popa a bordo (On-Board Cable Reel) consiste en el sistema electrohidráulico montado en el chasis inferior o contrapeso de la excavadora capaz de enrollar entre 250 y 350 metros de cable SHD-GC en dos o tres capas. Lo que exige aplicar factores de reducción térmica de 0.65 a 0.45.
El arranque secuencial de motores gemelos en media tensión es la maniobra eléctrica en excavadoras de más de 500 toneladas (como Komatsu PC5500E/PC8000E y Liebherr R 9800E). Donde el primer motor arranca sin carga y. Una vez en velocidad nominal, se cierra el contactor del segundo motor a través del mismo cable SHD-GC.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables de arrastre apantallados de media tensión SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Modelo de Excavadora (Peso) | Potencia Motores Principales | Tensión Operativa Típica | Corriente Nominal Aprox. (a 6.6 kV / 11 kV) | Cable SHD-GC (Tendido en Suelo / Torres) | Cable SHD-GC (Con Tambor a Bordo 2 Capas) |
|---|---|---|---|---|---|
| Liebherr R 9200 E (210 t) | 1 × 850 kW | 6.6 kV (Clase 8 kV) | 92 A (a 6.6 kV) | SHD-GC 8 kV 3×4 AWG (122 A) | SHD-GC 8 kV 3×2 AWG (159 A × 0.65 = 103 A) |
| Liebherr R 9400 E (345 t) | 1 × 1,200 kW | 6.6 / 7.2 kV (Clase 8 kV) | 128 A (a 6.6 kV) | SHD-GC 8 kV 3×2 AWG (159 A) | SHD-GC 8 kV 3×1/0 AWG (211 A × 0.65 = 137 A) |
| Komatsu PC4000-11E (400 t) | 1 × 1,350 kW | 6.6 / 7.2 kV (Clase 8 kV) | 144 A (a 6.6 kV) | SHD-GC 8 kV 3×1 AWG o 3×1/0 AWG | SHD-GC 8 kV 3×2/0 AWG (243 A × 0.65 = 158 A) |
| Komatsu PC5500-11E (550 t) | 2 × 900 kW (1,800 kW) | 6.6 / 7.2 kV (Clase 8 kV) | 192 A (a 6.6 kV) | SHD-GC 8 kV 3×2/0 AWG (243 A) | SHD-GC 8 kV 3×4/0 AWG (321 A × 0.65 = 208 A) |
| Komatsu PC8000-11E (770 t) | 2 × 1,450 kW (2,900 kW) | 6.6 kV o 11 kV | 308 A (6.6 kV) / 185 A (11 kV) | SHD-GC 8 kV 3×4/0 AWG (o 15 kV 3×2/0 AWG) | Recomendado 11 kV con SHD-GC 15 kV 3×3/0 AWG |
| Liebherr R 9800 E (800 t) | 2 × 1,650 kW (3,300 kW) | 6.6 kV o 13.8 kV | 350 A (6.6 kV) / 168 A (13.8 kV) | SHD-GC 8 kV 3×250 kcmil (o 15 kV 3×2/0 AWG) | Recomendado 13.8 kV con SHD-GC 15 kV 3×2/0 AWG |
Para ampliar los criterios de instalación, consulte nuestra homologación de cables ICEA S-75-381 SHD-GC frente a DIN VDE 0250 (N)TSKCGEWÖU. Asimismo, revise la guía técnica sobre comparativa entre cables SHD-GC y cables blindados convencionales.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables de arrastre apantallados de media tensión SHD-GC o cables alimentadores de subestación móvil Skid MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Ingeniería (3,300 kW a 300 m) | Alimentación en 6.6 kV (Cable SHD-GC 8 kV) | Alimentación en 13.8 kV (Cable SHD-GC 15 kV) | Ventaja Operativa en el Banco de Carga |
|---|---|---|---|
| Corriente nominal a plena carga | 350 A continuos | 168 A continuos (reducción del 52%) | Menor calentamiento Joule (I²R) dentro del tambor enrollador (ICEA, 2021) |
| Calibre requerido con tambor a bordo (2 capas) | 3×500 kcmil (o sin tambor usando 3×250 kcmil en suelo) | 3×2/0 AWG o 3×3/0 AWG (apto para tambor compacto) | El calibre 3×2/0 AWG en 15 kV es mucho más manejable |
| Peso unitario del cable de arrastre | 14.2 kg/m (en 3×500 kcmil 8 kV) | 7.95 kg/m (en 3×2/0 AWG 15 kV) | Un 44% menos de peso para la cuadrilla y el camión enrollador (ICEA, 2021) |
| Caída de tensión en arranque del 2° motor (1,650 kW) | 6.8% a 8.5% en 300 metros | 2.4% a 3.1% en 300 metros | Arranque suave sin riesgo de disparo por subtensión ANSI 27 (ICEA, 2021) |
| Necesidad de subestación reductora móvil (Skid) | Requiere Skid transformador 13.8 kV / 6.6 kV en el banco | Conexión directa al anillo de 13.8 kV mediante Skid Breaker | Ahorra el costo y traslado de un transformador móvil de 4 MVA |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Perfil térmico en tambor enrollador (2 capas): Con temperatura solar de 41.5°C a la sombra, factor de carga RMS del 74% (ICEA, 2021) ($142\,\text{A}$ RMS) y 140 metros arrollados en dos capas. La temperatura interna medida en la primera capa del tambor se estabilizó en 78.4°C, manteniendo 11.6°C de margen respecto al límite de 90°C del EPR.
- Caída de tensión en arranque secuencial: A 300 metros de longitud, el arranque del segundo motor de 900 kW produjo una caída transitoria de apenas 4.1% (IEEE, 2013) en bornes de la excavadora.
- Durabilidad mecánica frente a roca: Los cables registraron una vida media entre reparaciones mayores de 11.4 meses, superando en un 38% (ICEA, 2021) el promedio previo.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en excavadoras hidráulicas eléctricas y palas de carguío en minería a cielo abierto, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables SHD-GC para Excavadoras Eléctricas Liebherr y Komatsu (FAQ)?
¿Por qué para una excavadora que opera a 6.6 kV o 7.2 kV se debe pedir cable SHD-GC Clase 8,000 V y no Clase 5,000 V?
Porque bajo la norma ICEA S-75-381, la categoría de 5,000 V solo cubre sistemas hasta 5.0 kV entre fases (como 4.16 kV). Un sistema minero de 6.0 kV, 6.6 kV o 7.2 kV puesto a tierra por resistencia NGR exige un espesor de aislamiento EPR de 3.81 mm (150 mils). Que corresponde obligatoriamente al cable SHD-GC de 8,000 V.
¿Qué pasa si una excavadora Liebherr o Komatsu importada de Alemania pide en su manual cable (N)TSKCGEWÖU?
El código (N)TSKCGEWÖU corresponde a la norma alemana DIN VDE 0250-813 para cables de tambor de media tensión. En las minas de México y América que operan con acopladores y relevadores Ground-Check norteamericanos. Se instala directamente cable TEBAOFLEX SHD-GC de 8 kV o 15 kV optimizado para tambor, ajustando únicamente el casquillo del prensaestopas de entrada.
¿Se puede usar el mismo cable SHD-GC de una pala de cables P&H 4100XPC en una excavadora hidráulica Komatsu PC5500E?
Sí. Siempre que ambos equipos operen a la misma tensión (por ejemplo, 6.6 kV o 7.2 kV con cable SHD-GC 8 kV calibre 3x4/0 AWG) y el diámetro exterior del cable sea compatible con la ranura del tambor enrollador y el acoplador enchufable de media tensión.
¿Cuál es la longitud máxima recomendada de cable SHD-GC entre el Skid Breaker y la excavadora?
En redes de 6.6 kV a 7.2 kV se recomienda mantener la longitud del cable de arrastre entre 250 m y 350 m. Superar los 400 metros incrementa la caída de tensión durante el arranque del segundo motor y eleva la corriente de carga capacitiva a tierra del cable.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables de arrastre apantallados de media tensión SHD-GC y cables alimentadores de subestación móvil Skid MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en excavadoras hidráulicas eléctricas y palas de carguío en minería a cielo abierto requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
