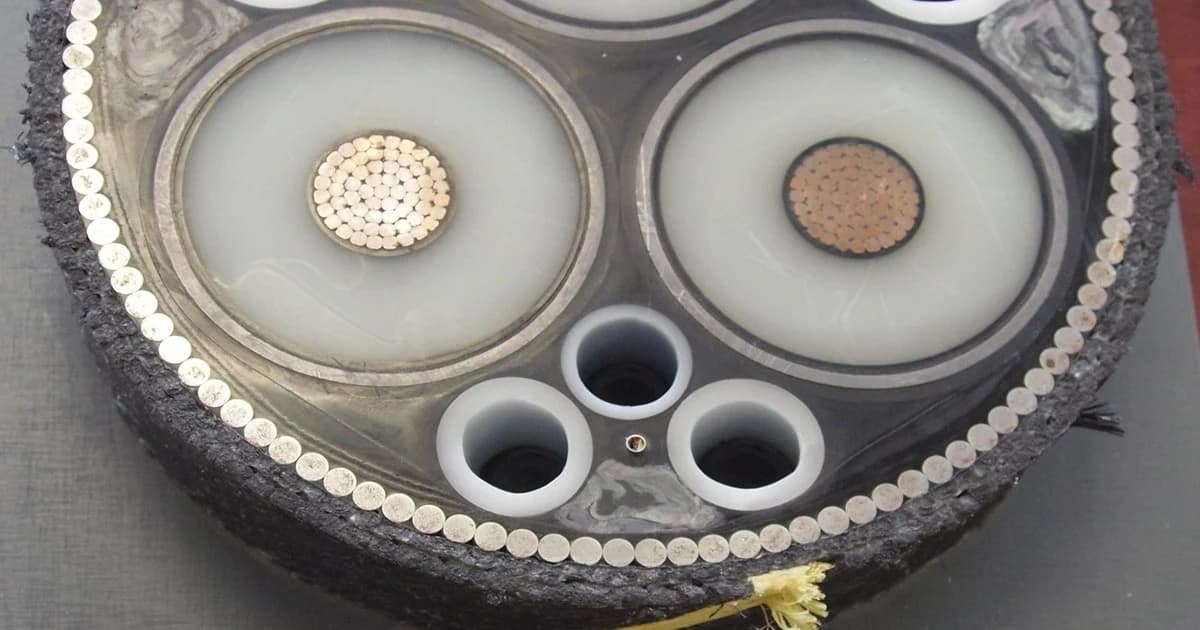

Artículo Técnico EspecializadoCables Mineros SHD-GC vs. Cables Blindados Convencionales (MV-105): Malla Trenzada vs. Cinta de Cobre
Resumen Técnico
Diferencias entre blindaje de malla compuesta en SHD-GC y pantallas de cinta de cobre convencionales ante flexión y aplastamiento dinámico.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Cables de Media Tensión y Equipos Móviles de Minado (18 años auditando fallas de pantallas metálicas en palas, dragalinas y subestaciones de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándares Comparados | SHD-GC: ICEA S-75-381 / NEMA WC 58 (sitio externo) | Convencional MV-105: ICEA S-93-639 / UL 1072 (sitio externo) |
| Diseño de Pantalla Metálica | SHD-GC: Malla trenzada flexible de cobre estañado + hilo textil | Convencional: Cinta plana o corrugada de cobre desnudo (5 mils) |
| Flexibilidad del Conductor | SHD-GC: Cobre estañado Clase K o I (259 a 1,600+ hilos) | Convencional: Cobre o aluminio Clase B compacto (19 a 61 hilos) |
| Radio Mínimo de Curvatura | SHD-GC: 6 × a 8 × D.E. en servicio dinámico de arrastre | Convencional: 12 × D.E. estático (prohibido en flexión repetitiva) |
| Sistema de Puesta a Tierra | SHD-GC: 2 tierras divididas (>= 50% fase) + 1 piloto Ground-Check | Convencional: Sin conductor piloto integrado (solo drenaje o 1 tierra) (ICEA, 2021) |
| Cubierta Exterior Protectora | SHD-GC: Doble capa de CPE termoestable vulcanizado con malla de refuerzo | Convencional: Capa simple de PVC extruido en frío (se raja ante impacto) |
| Resistencia a Descargas Parciales | < 5 pC constantes tras miles de ciclos de enrollado y arrastre | La cinta pandeada genera cavidades de aire y corona > 80 pC al doblarse |
| Ensayo en Fábrica (FAT) | Jaula de Faraday PD + tensión soportada CA + flexión mecánica | Trazabilidad completa por tambor en TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de equipos móviles de minado, palas eléctricas y subestaciones reubicables someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros con pantalla trenzada SHD-GC y cables alimentadores mineros MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La pantalla metálica trenzada compuesta (Composite Tinned Copper Braid Shield) es el blindaje electrostático propio del cable minero SHD-GC formado por husos entrelazados de alambres finos de cobre recocido estañado y fibras sintéticas de refuerzo tejidos sobre la capa semiconductora externa. Capaz de expandirse y contraerse como un fuelle elástico durante las curvas del cable sin perder contacto íntimo ni crear aristas cortantes.
El pandeo y efecto cuchilla de la pantalla de cinta (Copper Tape Buckling & Knifing) se define como la deformación plástica irreversible que sufre la cinta metálica helicoidal de un cable estacionario convencional (MV-105). Cuando se dobla más allá de su límite elástico: los bordes de la cinta de 0.127 mm se levantan. Pierden su traslape y se incrustan en la capa semiconductora y en el aislamiento. Dicho fenómeno provoca la explosión dieléctrica por descargas parciales.
La impedancia de transferencia superficial ($Z_T$) es la medida de la eficacia del apantallamiento electromagnético de un cable en alta frecuencia. En ese punto. La malla trenzada de cobre estañado del cable SHD-GC combinada con las dos tierras intersticiales mantiene valores inferiores a $20\text{ m}\Omega/\text{m}$, drenando de forma segura las corrientes capacitivas y de falla.
La chaqueta de doble extrusión con malla de refuerzo (Reinforced Two-Layer Heavy-Duty Jacket) consiste en el encamisado exterior vulcanizado a alta presión en el cual una capa interna y una capa externa de polietileno clorado (CPE) encapsulan una red textil de alta tenacidad. Impidiendo que la torsión del arrastre por bancos de roca se transmita al núcleo de fases apantalladas.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros con pantalla trenzada SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre de Fase (15 kV) | Hilos por Fase (SHD-GC vs. MV-105 Clase B) | Diámetro Exterior SHD-GC (mm) | Radio Mínimo Dinámico SHD-GC (8×D) | Radio Mínimo Estático MV-105 (12×D) | Capacidad de Impacto Mecánico (J) | Aplicación Permitida en Mina |
|---|---|---|---|---|---|---|
| 2 AWG | 259 / 665 hilos vs. 7 hilos | 54.6 mm | 437 mm | 655 mm | > 2,200 J vs. 400 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
| 1/0 AWG | 259 / 1,045 hilos vs. 19 hilos | 59.9 mm | 479 mm | 720 mm | > 2,400 J vs. 450 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
| 2/0 AWG | 323 / 1,330 hilos vs. 19 hilos | 63.0 mm | 504 mm | 756 mm | > 2,500 J vs. 480 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
| 4/0 AWG | 427 / 2,109 hilos vs. 19 hilos | 69.1 mm | 553 mm | 830 mm | > 2,800 J vs. 520 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
| 350 kcmil | 646 hilos vs. 37 hilos | 79.5 mm | 636 mm | 954 mm | > 3,100 J vs. 600 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
| 500 kcmil | 912 hilos vs. 37 hilos | 88.9 mm | 711 mm | 1,067 mm | > 3,500 J vs. 650 J | SHD-GC: Móvil/Fijo · MV-105: Solo ducto fijo |
Para ampliar los criterios de instalación, consulte nuestra blindaje eléctrico semiconductor en cables de media tensión. Asimismo, revise la guía técnica sobre comparativa técnica entre cable MP-GC y cable SHD-GC en media tensión.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros con pantalla trenzada SHD-GC o cables alimentadores mineros MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Escenario de Instalación en la Unidad Minera | Cable Minero SHD-GC (Malla Trenzada) | Cable Minero MP-GC (Cinta Minera + CPE) | Cable Industrial MV-105 (Cinta + PVC) |
|---|---|---|---|
| Cables de arrastre para palas, perforadoras, dragalinas y jumbos MT | Obligatorio (único diseñado para arrastre y enrollado dinámico) | No permitido (su pantalla de cinta no soporta enrollado continuo) | Estrictamente prohibido (falla catastrófica inmediata) |
| Bucles flexibles a subestaciones móviles y bombas de lodos con VFD | Óptimo (absorbe vibración, reubicaciones y pulsos dV/dt) | Adecuado solo en el tramo fijo de charola previo al bucle | Inadecuado (rígido y vulnerable a reactivos y lodos) |
| Alimentadores troncales en galerías subterráneas y tiros verticales | Excelente (máxima resistencia al impacto de caída de roca) | Óptimo costo-beneficio (diseñado específicamente para troncal fijo) | Riesgoso (cubierta de PVC emite ácido clorhídrico y se fractura) |
| Ductos subterráneos hormigonados en subestación principal de superficie | Sobredimensionado (salvo en transiciones expuestas) | Excelente durabilidad en registros inundados | Aceptable únicamente dentro de banco de ductos sellado en superficie |
| Monitoreo continuo de tierra con relevador SE-105 / SE-134C | Integrado de fábrica (hilo piloto aislado + 2 tierras divididas) | Integrado de fábrica (hilo piloto aislado + 2 tierras divididas) | No disponible (obligaría a tender cables piloto externos vulnerables) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Evolución de Descargas Parciales (PD a $1.5\,U_0 = 13.0\text{ kV}_{\text{rms}}$): En estado nuevo (0 ciclos), ambos cables registraron $< 3.0\text{ pC}$. Sin embargo, tras apenas 500 ciclos de flexión. El cable convencional MV-105 disparó su actividad de descargas parciales a 145 pC por pandeo de la cinta de cobre y delaminación interfacial, perforándose a los 4,200 ciclos. El cable SHD-GC superó los 54,000 ciclos de flexión manteniendo las descargas parciales en 2.9 pC.
- Variación de la resistencia longitudinal de la pantalla: Tras el ensayo mecánico. La resistencia de la pantalla de cinta del cable MV-105 aumentó un 480% (ICEA, 2021) (con roturas transversales visibles en disección). Por su parte, la malla trenzada de cobre estañado del cable SHD-GC varió menos del 2.4% (ICEA, 2021).
- Fuerza necesaria para doblar el cable en campo a 10°C: El par flector requerido para curvar el cable SHD-GC fue un 64% (ICEA, 2021) menor que el del cable MV-105 Clase B. Facilitando la conexión segura en espacios reducidos.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en equipos móviles de minado, palas eléctricas y subestaciones reubicables, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables SHD-GC vs. Cables Blindados Convencionales MV-105 (FAQ)?
¿Por qué los hilos de la malla pantalla de un cable SHD-GC son de cobre estañado y llevan hilos de nylon entrelazados?
El recubrimiento de estaño electrolítico (ASTM B33) evita que los alambres finos de cobre sufran corrosión galvánica o sulfatación en contacto con los compuestos de azufre y halógenos de las capas poliméricas durante la vulcanización a alta temperatura y en ambientes ácidos de mina. Los husos de poliamida (nylon) entrelazados en sentido opuesto actúan como un resorte textil que mantiene la geometría de la malla abierta y evita que los hilos de cobre se corten entre sí al doblarse.
¿Cuál es la diferencia práctica entre un cable SHD-GC y un cable MP-GC si ambos son cables mineros con hilo piloto?
Ambos cumplen con la norma ICEA S-75-381 e incluyen tres fases apantalladas, dos tierras divididas y un hilo piloto Ground-Check. La diferencia radica en que el SHD-GC utiliza conductores extraflexibles, pantalla de malla trenzada y doble chaqueta reforzada para servicio móvil pesado (arrastre y carretes). Por su parte. El MP-GC utiliza conductores flexibles de menor conteo de hilos y pantalla de cinta para tendido fijo o semi-fijo en charolas y tiros.
¿Cómo se conecta a tierra la pantalla de malla trenzada de un cable SHD-GC al preparar una terminación de media tensión?
Al retirar la chaqueta exterior y exponer la malla trenzada de cobre estañado, los hilos de la malla se destrenzan hasta el punto de corte. Se doblan hacia atrás sobre la cubierta o se agrupan formando una trenza (pigtail) que se suelda con soldadura de baja temperatura o se sujeta con un resorte de fuerza constante (constant-force spring) conectado solidariamente a las tierras divididas del cable.
¿Puede la pantalla trenzada de una fase conducir por sí sola toda la corriente de falla a tierra sin usar los dos conductores de tierra divididos?
No. La pantalla metálica trenzada de cada fase está dimensionada para confinar el campo eléctrico radial. Drenar corrientes de carga capacitiva y disparar el relevador en sistemas con neutro restringido (NGR <= 25 A). Sin embargo, su sección transversal es mucho menor que la de los dos conductores de tierra divididos. Por seguridad normativa, las tres pantallas y las dos tierras divididas deben unirse siempre en paralelo en ambos extremos.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros con pantalla trenzada SHD-GC y cables alimentadores mineros MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en equipos móviles de minado, palas eléctricas y subestaciones reubicables requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
