Artículo Técnico EspecializadoDistribución Eléctrica Temporal en Profundización de Tiros Verticales (Shaft Sinking)
Resumen Técnico
Diseño de redes eléctricas temporales en profundización de tiros verticales mineros con cables MP-GC, SHD-GC y Type G-GC bajo NOM-023-STPS e ICEA S-75-381.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Protecciones Eléctricas y Subestaciones Mineras (16 años diseñando redes verticales de tiros y rampas en minas subterráneas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Aplicación de Ingeniería | Distribución eléctrica temporal en profundización de tiros verticales (300 m a 1,200 m) | Proyectos de ventilación y extracción en Zacatecas, Durango y Chihuahua |
| Arquitectura en 3 Niveles | MP-GC (5-15 kV en fuste) -> SHD-GC (5 kV a plataforma Galloway) -> Type G-GC (480 V en fondo) | ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021) |
| Esfuerzo Axial Máximo en Cobre | <= 20 N/mm² en cables flexibles Clase K / <= 35 N/mm² en alimentadores Clase B | Controlado mediante abrazaderas cada 6 m y mallas Kellems cada 24 m |
| Subestación en Plataforma Galloway | Transformador seco encapsulado VPI (300-500 kVA, 4.16 kV / 480 V) con NGR de 15 A | Prohibido el uso de transformadores en aceite dentro del tiro |
| Protección de Falla a Tierra | Doble lazo Ground-Check (MV y BT) con disparo < 80 ms y tensión de toque <= 40 V | NOM-023-STPS-2012 Cap. 8 y 11 (sitio externo) (2012) |
| Protocolo Pre-Voladura | Desconexión física de enchufes de fondo, cortocircuito de línea de tiro e izaje >= 30 m | Previene detonación prematura por corrientes vagabundas o inducidas |
| Resistencia Química de Cubierta | Doble capa CPE/TPU resistente a agua ácida (pH 3.5) y lechada de cemento (pH 12.6) | Ensayo de inmersión ASTM D471 y flama MSHA 30 CFR Part 7 |
| Validación Pre-Embarque (FAT) | Rigidez CA + resistencia de aislamiento + prueba de torsión en cable SHD-GC | Certificado Mill Test Report por carrete en planta TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de distribución eléctrica temporal en profundización de tiros verticales y obras subterráneas someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables alimentadores verticales de media tensión MP-GC y cables flexibles apantallados para plataforma Galloway SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La plataforma de profundización (Galloway Stage) es una estructura metálica multinivel suspendida por cables de acero desde malacates en superficie que desciende progresivamente dentro del tiro en construcción. Funcionando como escudo protector para los trabajadores del fondo, plataforma de colado de concreto y subestación eléctrica móvil.
El esfuerzo de fluencia por peso propio en tendido vertical se define como la tensión mecánica gravitacional que el peso acumulado del cable ejerce sobre sus propios conductores de cobre en los puntos de suspensión del tiro. La cual debe mantenerse por debajo de 20 N/mm² en cobre flexible para evitar elongación plástica.
El efecto sacacorchos en suspensión libre (Vertical Corkscrewing) consiste en la deformación helicoidal y formación de cocas que sufre un cable convencional. Cuando cuelga verticalmente más de 30 metros sin guía debido a la liberación del par de torsión del cableado interno. Prevenible mediante cubiertas con malla trenzada antitorsión.
El enclavamiento de voladura por aislamiento de frente (Blasting Power Interlock) es el protocolo de seguridad. Mediante el cual todos los cables de fuerza e iluminación del fondo del tiro se desconectan físicamente y se izan hacia la plataforma Galloway antes de bajar los explosivos.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables alimentadores verticales de media tensión MP-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?

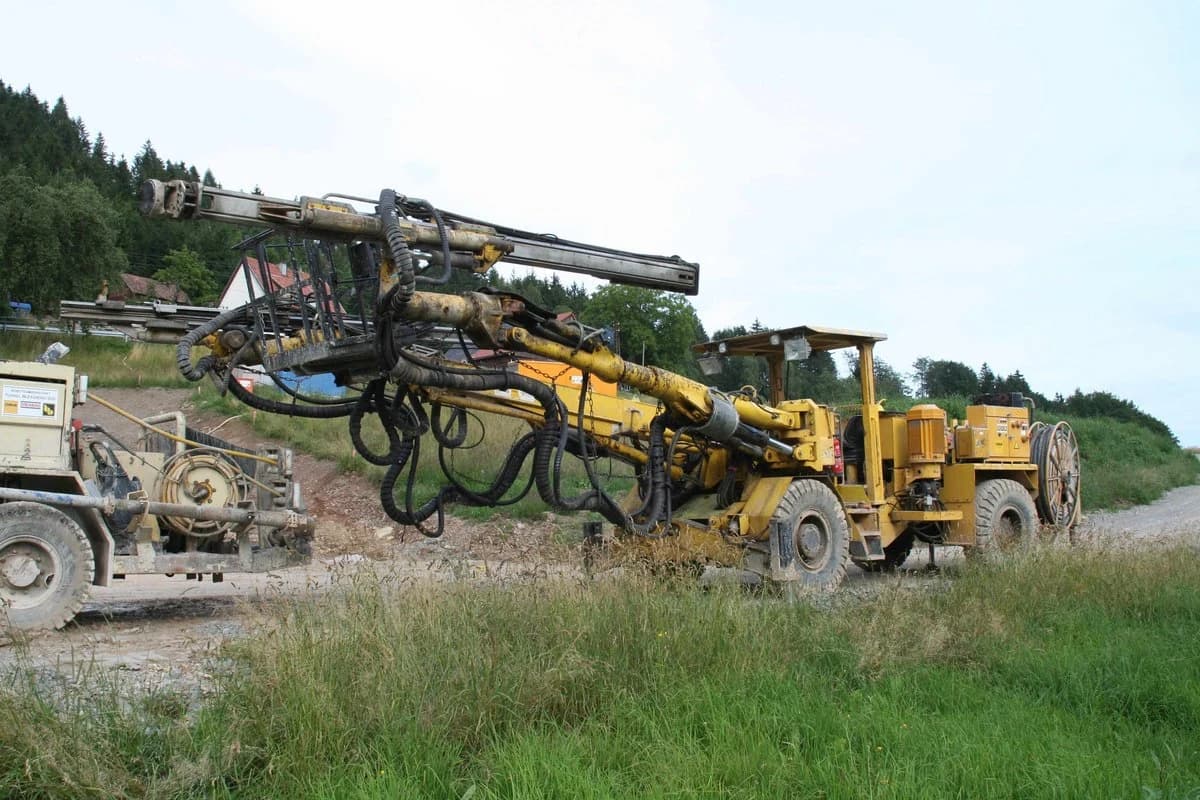

| Tramo del Sistema en el Tiro | Cable Recomendado (ICEA S-75-381) | Tensión / Calibre Típico | Peso Nominal (kg/m) | Distancia Máxima entre Soportes | Sistema de Retención Vertical Requerido |
|---|---|---|---|---|---|
| Zona 1: Troncal Fijo en Pared Revestida | MP-GC 3×1/0 AWG o 3×2/0 AWG | 5 kV o 15 kV | 4.85 a 6.40 kg/m | Cada 6.0 m en concreto | Abrazaderas verticales de neopreno/acero + mallas Kellems cada 24 m |
| Zona 2: Descenso Móvil a Galloway Stage | SHD-GC 3×2 AWG Reforzado Antitorsión | 5 kV | 4.25 kg/m | Máx. 25 m libres o cable guía | Malla Kellems de doble ojo en acero inoxidable 316 sobre cable mensajero |
| Zona 3A: Alimentación de Shaft Jumbo | Type G-GC 3×2/0 AWG + 2T + 1GC | 2,000 V (op. 480 V) | 4.42 kg/m | Máx. 20 m desde Galloway | Malla de alivio de tensión en base de Galloway + conector rápido IP68 |
| Zona 3B: Bombas Sumergibles de Fondo | Type G-GC 3×4 AWG + 2T + 1GC | 2,000 V (op. 480 V) | 2.35 kg/m | Atado cada 3.0 m a columna | Eslingas de caucho EPDM sobre tubería de descarga (nunca izar del cable) |
| Línea Exclusiva de Disparo de Voladura | Cable Bipolar de Voladura Aislado | 600 V | 0.45 kg/m | Pared opuesta (>= 1.5 m sep.) | Carrete retráctil con clavija de cortocircuito automático (Shunt Plug) |
Para ampliar los criterios de instalación, consulte nuestra cables para equipos de desarrollo de rampas mineras. Asimismo, revise la guía técnica sobre cables para sistemas de ventilación principal y tiros verticales.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables alimentadores verticales de media tensión MP-GC o cables flexibles apantallados para plataforma Galloway SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Diseño (Tiro de 650 m, 500 kVA) | Arquitectura Escalonada MP-GC (13.8 kV) + Galloway (480 V) | Alimentación Directa en Baja Tensión (480 V desde Superficie) | Impacto Técnico y Económico en el Proyecto |
|---|---|---|---|
| Caída de tensión acumulada en el fondo (a 650 m) | 2.84% total (cumple holgadamente límite del 5%) | 28.6% incluso usando 3 ternas de 500 kcmil (inoperante) | Garantiza el arranque a plena presión del Shaft Jumbo y bombas (ICEA, 2021) |
| Peso total de cables suspendidos en el tiro | 3,540 kg (1 solo cable MP-GC 3×1/0 AWG de 5.45 kg/m) | Más de 24,000 kg de cobre y caucho en paralelo | Reduce en un 85% la carga mecánica sobre los anclajes del revestimiento (ICEA, 2021) |
| Corriente de falla a tierra máxima en el frente | Restringida localmente a <= 15 A por NGR en la Galloway | Fallas de alta energía o pérdida de sensibilidad a 650 m | Limita la tensión de contacto en el fondo húmedo a menos de 22 V |
| Riesgo de daño a cables durante la voladura | Nulo en troncal MP-GC (termina arriba de la Galloway) | Alto riesgo de impacto de roca si bajan cables pesados al fondo | Solo los tramos cortos de Type G-GC se retraen antes de disparar |
| Reutilización del activo al concluir el tiro | El cable MP-GC queda como alimentador permanente de niveles | Cables de baja tensión subdimensionados para la mina definitiva | Ahorro de CAPEX en la transición de construcción a producción |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Control de esfuerzo axial en soporte vertical: Con abrazaderas de neopreno cada 6.0 m y mallas Kellems de acero inoxidable 316 cada 24.0 m en el cable MP-GC de 15 kV ($5.45\,\text{kg/m}$). La carga transferida a cada anclaje fue de $1.28\,\text{kN}$, manteniendo el esfuerzo sobre el cobre en $8.0\,\text{N/mm}^2$ (un 60% por debajo (ICEA, 2021) del límite elástico de $20\,\text{N/mm}^2$).
- Caída de tensión real a 650 m: Con 485 kVA de carga simultánea en el fondo (jumbo + 2 bombas de 90 kW). La caída de tensión total medida desde superficie hasta los bornes de 480 V del jumbo fue de apenas 2.84% (NOM, 2012).
- Estabilidad dieléctrica en ambiente alcalino/ácido: Tras 14 meses de exposición continua a agua de fisura ($\text{pH } 3.8$) y lechada de concreto proyectado ($\text{pH } 12.6$). La resistencia de aislamiento del cable SHD-GC se mantuvo en $1,420\,\text{M}\Omega\cdot\text{km}$.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en distribución eléctrica temporal en profundización de tiros verticales y obras subterráneas, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Distribución Eléctrica en Profundización de Tiros Mineros (FAQ)?
¿Por qué no se puede colgar un cable SHD-GC o MP-GC directamente desde la superficie hasta 600 metros sin soportes intermedios?
Porque un cable minero de media tensión pesa entre 4.3 y 6.4 kg por metro. Si colgara libremente a 600 metros, el extremo superior en el brocal tendría que soportar más de 2,500 kg de peso propio. Dividido entre el área de cobre de sus tres fases, eso generaría un esfuerzo axial superior a 240 N/mm². Rebasando por más de 10 veces el límite de fluencia del cobre recocido (20 N/mm²) y partiendo los conductores.
¿Qué tipo de transformador debe instalarse sobre la plataforma Galloway en un tiro en profundización?
Debe instalarse exclusivamente un transformador tipo seco encapsulado en resina epóxica (VPI o Cast Coil) dentro de un gabinete NEMA 3R/4X con amortiguadores antivibración y resistencia NGR de 15 A integrada. Los transformadores sumergidos en aceite están prohibidos en la plataforma Galloway por el riesgo de incendio y derrame en un espacio vertical confinado.
¿Cómo se protege el cable Type G-GC que baja de la plataforma Galloway a la bomba de achique en el fondo del tiro?
Ese último tramo de 15 a 30 metros está expuesto al balde de rezagado (kibble) y a la almeja hidráulica. El cable Type G-GC debe sujetarse cada 3 metros con eslingas de caucho sobre el costado protegido de la tubería de descarga de agua. Desconectándose e izándose hacia la Galloway antes de cada ciclo de carga de explosivos.
¿Qué exige la NOM-023-STPS-2012 respecto a la línea eléctrica de disparo de voladura en un tiro?
La normativa exige que los cables de disparo eléctrico se mantengan físicamente separados de los cables de fuerza e iluminación (instalados en el lado opuesto del tiro). Que permanezcan en cortocircuito (shunted) y desconectados de la fuente de disparo hasta el momento previo a la detonación con todo el personal fuera del tiro.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables alimentadores verticales de media tensión MP-GC y cables flexibles apantallados para plataforma Galloway SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en distribución eléctrica temporal en profundización de tiros verticales y obras subterráneas requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
<!-- og:title og:description og:image twitter:card -->
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
