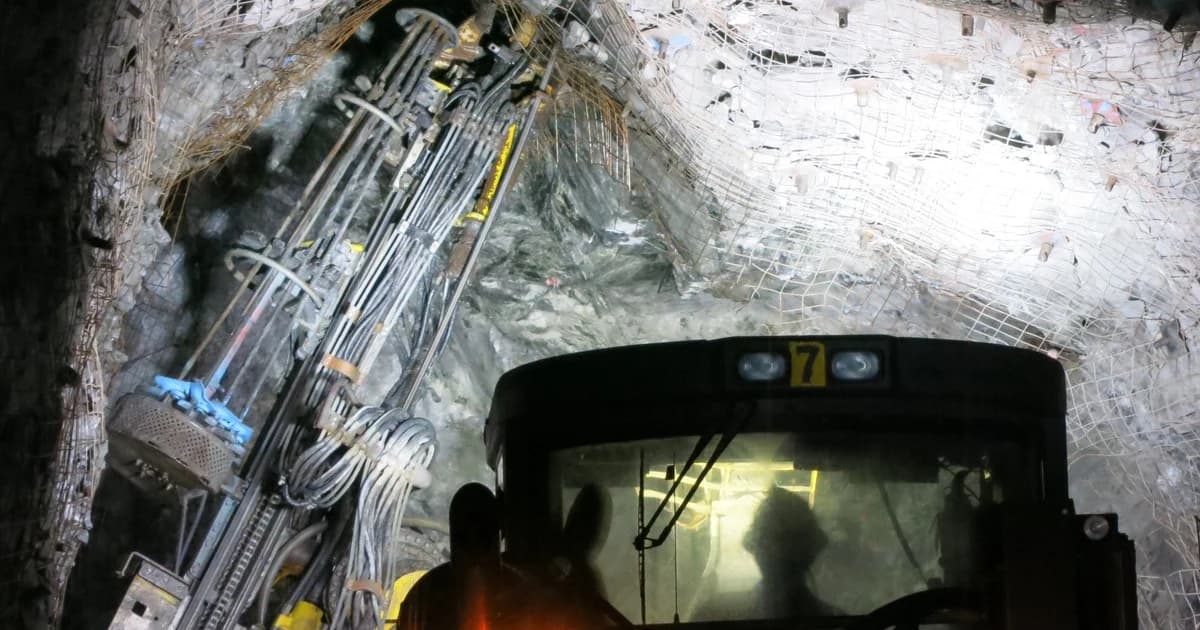

Artículo Técnico EspecializadoCables para Equipos de Desarrollo de Rampas Mineras: Distribución Móvil, Jumbos y Desagüe
Resumen Técnico
Criterios para seleccionar cables de arrastre en equipos de desquinche, perforación frontal y jumbos en rampas subterráneas de alta pendiente.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Proyectos Eléctricos para Desarrollo de Minas Subterráneas (16 años diseñando redes de avance de rampas en Zacatecas, Durango y Guerrero). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Geometría Típica de Rampa | Sección 4.5×4.5 m a 5.5×6.0 m con pendiente de -12% a -15% (7° a 8.5°) | NOM-023-STPS-2012 (sitio externo) / Avance de 120 a 180 m/mes |
| Troncal de Media Tensión | MP-GC o SHD-GC (5 kV o 15 kV, calibre 2 AWG a 2/0 AWG) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Secundario a Frente de Avance | Type G-GC 2000V (calibre 2 AWG a 4/0 AWG en tramos de 100 m) | Con acopladores rápidos metálicos IP67 de bloqueo mecánico |
| Carga Simultánea Típica | Jumbo 2 brazos (150 kW) + Ventilador (90 kW) + Bomba (55 kW) = 295 kW | Subestación móvil (Mine Power Center) de 500 kVA a 750 kVA |
| Alcance Máximo en Baja Tensión | 180 m en sistemas de 480 V CA / 420 m en sistemas de 1,000 V CA | Para caída de tensión total <= 5.0% en régimen nominal (ICEA, 2021) |
| Anclaje Axial en Declive | Mallas de soporte Kellems cada 25 m en alcayatas de hastial | Fuerza tangencial por gravedad: F = m · g · sin(θ) ≈ 0.14 × peso |
| Resistencia al Aplastamiento | Doble cubierta CPE extra pesada (> 25 kN de compresión) | Cruce en piso de rampa protegido con pasacables de poliuretano |
| Certificación Pre-Entrega | Tensión soportada CA 6 kV / 35 kV + continuidad Ground-Check | Trazabilidad completa por tambor TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de desarrollo de rampas y galerías en minería subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

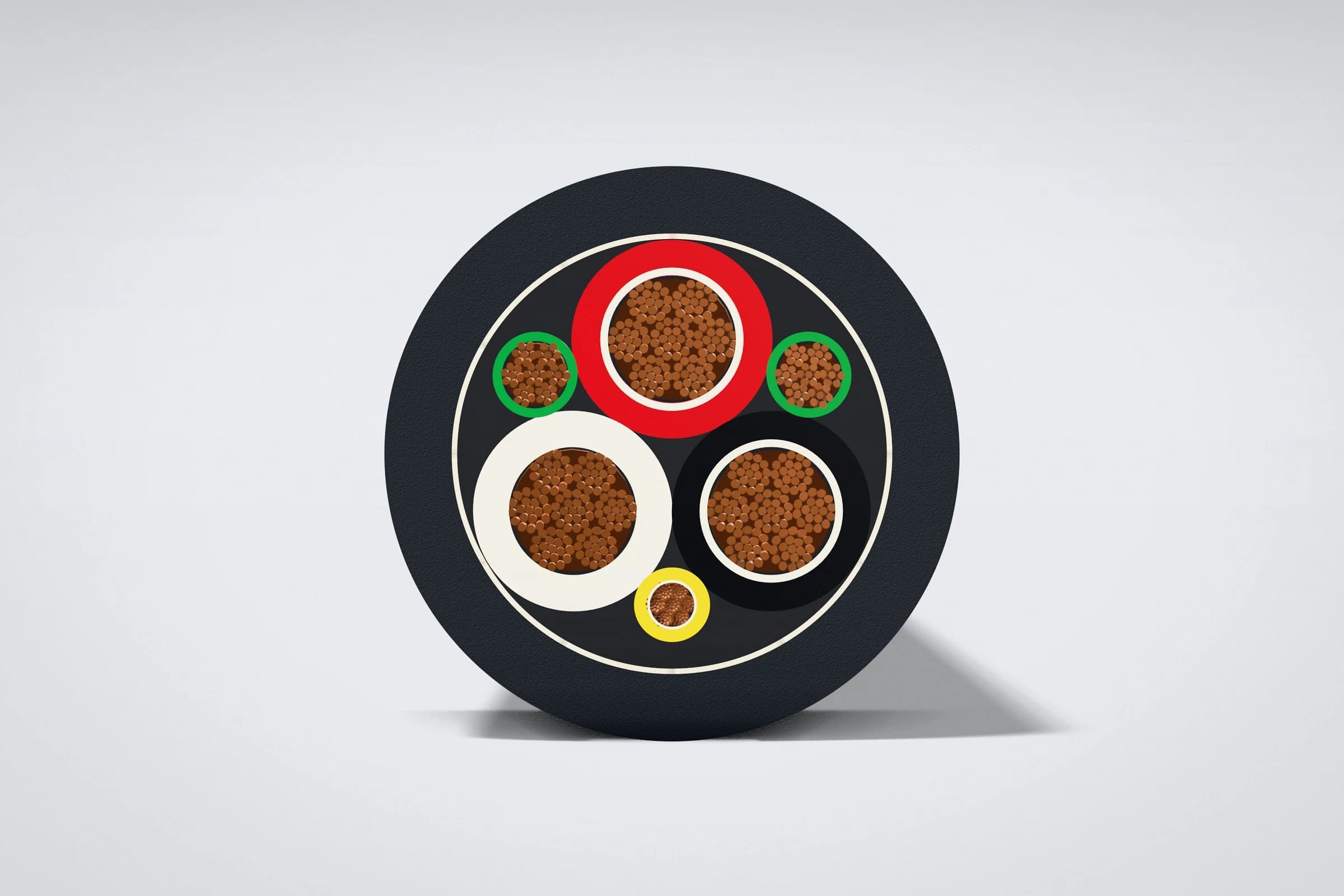

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables de arrastre para equipos de desarrollo Type G-GC y alimentadores troncales de rampa MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La red eléctrica de desarrollo de rampa minera es el sistema modular y reubicable de distribución subterránea integrado por alimentadores troncales de media tensión (MP-GC). Subestaciones móviles en nichos (estocadas) y cables portátiles de baja tensión (Type G-GC) que avanza sincrónicamente con el ciclo de perforación, voladura, ventilación, rezagado y fortificación del túnel en declive.
El esfuerzo axial gravitacional en pendiente se define como la componente longitudinal del peso propio del cable ($F_t = L \cdot w \cdot g \cdot \sin\theta$) que tracciona continuamente los conductores y terminales hacia el fondo de una rampa con declive del 12% al 15%. Esta condición obliga a instalar mallas de retención mecánicas. Para evitar el desgarro en los ganchos superiores.
El centro de potencia minero (Mine Power Center o subestación unitaria) es el conjunto blindado y transportable sobre patines (skid) que aloja el seccionador de media tensión. El transformador seco encapsulado (4.16/13.8 kV a 480 V o 1,000 V) y las celdas de salida con relevadores de falla a tierra limitada (<= 25 A) y monitoreo Ground-Check. Para alimentar todas las máquinas del frente.
La estrategia de extensión por tramos acoplables (modular jumper extension) consiste en estandarizar los cables secundarios Type G-GC en carretes o tramos preterminados de 100 metros con enchufes mineros macho/hembra de cierre rápido. Esto permite agregar longitud conforme avanza la rampa sin ejecutar empalmes encintados ni detener el ciclo de minado.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables de arrastre para equipos de desarrollo Type G-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Equipo del Ciclo de Desarrollo | Potencia Instalada (kW) | Tensión de Alimentación | Modelo y Calibre de Cable Recomendado | Alcance Máximo en 480 V (ΔV <= 5%) | Alcance Máximo en 1,000 V (ΔV <= 5%) | Ubicación de Tendido en Rampa |
|---|---|---|---|---|---|---|
| Subestación Móvil (750 kVA) | 600 kW continuos | 4.16 kV o 13.8 kV | MP-GC 5kV o 15kV 3×1/0 AWG + 2×4 + 1×8 GC | N/A (Troncal MT) | Hasta 2,500 m en MT | Hastial de servicios (alcayatas superiores) |
| Jumbo Frontal de 2 Brazos | 150 kW (2×75 kW) | 480 V o 1,000 V CA | Type G-GC 2000V 3×2/0 AWG (480V) / 3×2 AWG (1000V) | 185 metros | 440 metros | Carrete hidráulico a bordo + piso de rampa |
| Empernador Mecanizado (Bolter) | 75 kW a 90 kW | 480 V o 1,000 V CA | Type G-GC 2000V 3×1 AWG (480V) / 3×4 AWG (1000V) | 210 metros | 480 metros | Carrete hidráulico a bordo |
| Equipo Lanzador de Shotcrete | 55 kW a 75 kW | 480 V CA | Type G-GC 2000V 3×2 AWG + 2×6 + 1×8 GC | 240 metros | 520 metros | Tendido móvil desde caja de enchufes |
| Ventilador Auxiliar Axial | 90 kW (120 HP) | 480 V CA | Type G-GC / MP-GC 2000V 3×2/0 AWG + 2×3 + 1×8 GC | 195 metros | 460 metros | Fijo en estocada junto al portal del frente |
| Bomba Sumergible de Frente | 37 kW a 55 kW | 480 V CA | Type G-GC / Type W 2000V 3×4 AWG + 2×8 + 1×10 GC | 230 metros | 500 metros | Sumergida en cuneta/cárcamo de avance |
Para ampliar los criterios de instalación, consulte nuestra cables para jumbos de perforación y barrenación radial. Asimismo, revise la guía técnica sobre cables para ventiladores auxiliares en frentes ciegos.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables de arrastre para equipos de desarrollo Type G-GC o alimentadores troncales de rampa MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro Técnico-Económico | Distribución Secundaria Exclusiva en 480 V CA | Distribución Secundaria en 1,000 V CA (con Cable Type G-GC 2000V) |
|---|---|---|
| Distancia máxima entre reubicaciones de subestación | 180 a 200 metros (requiere excavar nichos eléctricos cada 6 semanas) | 400 a 450 metros (reduce a la mitad la excavación de estocadas de subestación) |
| Calibre requerido para Jumbo de 150 kW | 3×2/0 AWG o 3×3/0 AWG (peso de 4.2 a 4.9 kg/m) | 3×2 AWG (peso de 2.3 kg/m: 45% más ligero en el carrete del jumbo) (ICEA, 2021) |
| Caída de tensión a 250 metros con 150 kW en marcha | 6.8% (provoca disparo de contactores durante el emboquillado) | 1.9% (arranque limpio y presión hidráulica de percusión al 100%) (ICEA, 2021) |
| Pérdidas térmicas por efecto Joule (I²R) | 100% (base de referencia) | 23% (reducción del 77% en el calentamiento del cable en galería) (ICEA, 2021) |
| Compatibilidad con aislamiento Type G-GC 2,000 V | Totalmente compatible (margen dieléctrico de 4.1×) | Totalmente compatible (margen dieléctrico de 2.0× bajo ICEA S-75-381) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Reducción de costos de obra civil en estocadas eléctricas: Al operar los jumbos y empernadores en el devanado de 1,000 V de la subestación móvil con cable Type G-GC 2000V. El espaciamiento entre nichos de transformación aumentó de 180 m a 420 m, ahorrando la excavación y fortificación de 6 estocadas ($\approx 168,000\text{ USD}$).
- Control del deslizamiento gravitacional (Creep Control): La instalación de mallas de soporte Kellems de acero galvanizado cada 25 metros sobre el cable troncal MP-GC 15kV (peso de $3.85\text{ kg/m}$, fuerza tangencial en pendiente de $5.2\text{ N/m}$) redujo la tracción en las botellas terminales de las subestaciones a menos de 130 N. Con cero fallas mecánicas en 18 meses.
- Sobrevivencia frente a tránsito de camiones de bajo perfil: El uso de puentes pasacables de poliuretano de alta densidad en los cruces de cuneta y la chaqueta CPE de doble capa limitaron la tasa de daños por aplastamiento a 0.4 eventos por cada 1,000 metros de túnel excavado.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en desarrollo de rampas y galerías en minería subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Equipos de Desarrollo de Rampas Mineras (FAQ)?
¿Por qué el cable del hastial en una rampa de declive se estira en la parte superior y se acumula con panzas en la parte inferior?
Porque en una rampa con pendiente del -14% (ICEA, 2021) (aproximadamente 8 grados), el 14% del peso muerto del cable actúa permanentemente como una fuerza axial hacia abajo. Sumada a la vibración de las voladuras y a la dilatación térmica diaria. Si el cable solo se cuelga en ganchos abiertos sin mallas de retención Kellems ancladas al perno de roca cada 25 a 30 metros. El cable repta lentamente cuesta abajo y desgarra las terminaciones superiores.
¿En qué pared (hastial) de la rampa debe tenderse el cable eléctrico respecto a la manga de ventilación y las tuberías?
Conforme a la NOM-023-STPS-2012, los cables de potencia deben instalarse en el hastial opuesto al de las tuberías de agua. Aire comprimido y drenaje (o bien por encima de ellas a una distancia segura cuando el diseño del túnel exige compartir hastial). Ubicados a una altura donde no puedan ser enganchados por el cucharón del scooptram ni por la caja de los camiones articulados.
¿Se puede utilizar el mismo cable Type G-GC 2000V si la mina decide cambiar sus jumbos de 480 V a 1,000 V?
Sí. Todos los cables Type G-GC fabricados bajo la norma ICEA S-75-381 / NEMA WC 58 tienen una tensión nominal de aislamiento de 2,000 V fase a fase. Por lo tanto, un cable Type G-GC que operaba a 480 V puede reutilizarse con total seguridad dieléctrica en sistemas de 1,000 V CA, duplicando la potencia transmisible para el mismo calibre.
¿Cómo se protege el cable de avance durante la quema (voladura) del frente de la rampa?
Antes de cargar y disparar la voladura. El jumbo se retira y los últimos 50 a 80 metros del cable Type G-GC y la caja de enchufes deben desconectarse y recogerse hacia atrás en una estocada o nicho de resguardo fuera del alcance de la proyección de roca (flyrock) y de la onda expansiva.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables de arrastre para equipos de desarrollo Type G-GC y alimentadores troncales de rampa MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en desarrollo de rampas y galerías en minería subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
