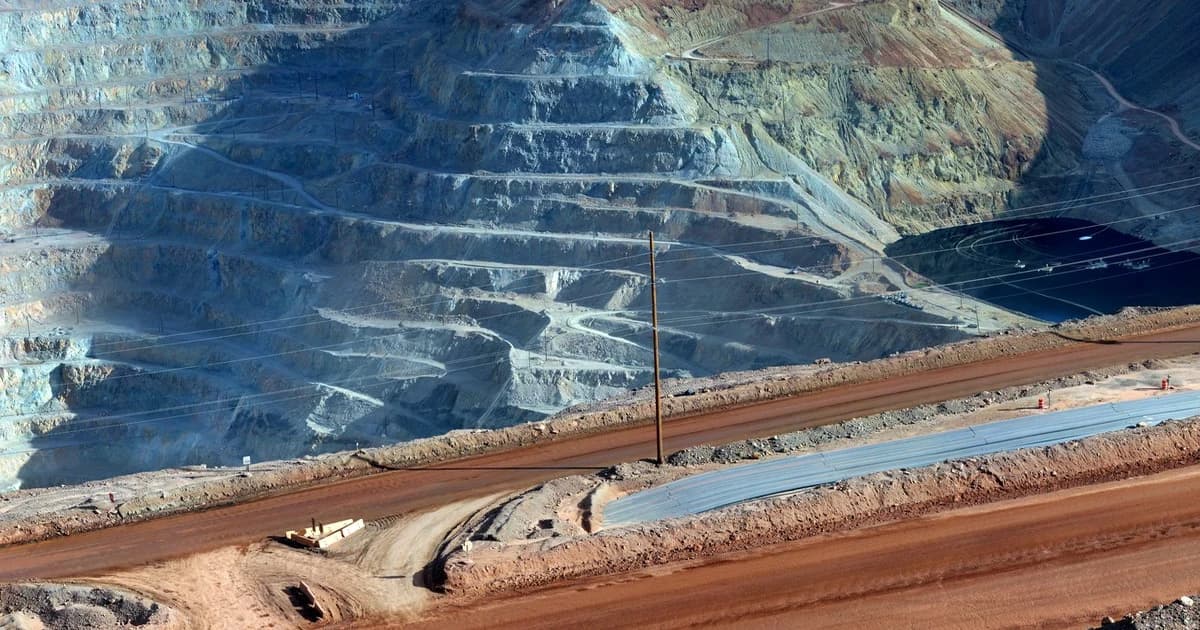

Artículo Técnico EspecializadoEfecto de la Radiación UV Solar y el Ozono en Cables de Minas a Cielo Abierto: Desierto y Gran Altitud
Resumen Técnico
Envejecimiento fotoquímico y resistencia al ozono en cubiertas CPE y TPU para cables de palas a más de 2,000 metros de altitud según ASTM e ICEA.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Materiales Poliméricos y Cables para Tajos Abiertos (18 años evaluando envejecimiento climático de elastómeros en el desierto de Sonora y la Sierra Madre). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Condiciones Climáticas Extremas | Irradiancia > 1,150 W/m² (Sonora) y altitud > 3,000 msnm (Zacatecas) | Temperatura superficial en chaqueta negra al sol: 72°C a 85°C |
| Modelos de Cable Recomendados | SHD-GC (5 kV a 25 kV), MP-GC y Type G-GC / Type W (2,000 V) | ICEA S-75-381 / NEMA WC 58 Sec. 6.6 (sitio externo) |
| Ensayo de Envejecimiento UV | Arco de Xenón 720 h a 2,000 h con rocío de agua (Sunlight Resistant) | ASTM G155 (sitio externo) / UL 2556 (sitio externo) (retención >= 80% tracción y elongación) |
| Ensayo de Resistencia al Ozono | Exposición a 100-300 pphm de O3 a 40°C bajo deformación de doblado | ASTM D1149 / D1171 (sitio externo) e ICEA S-75-381 (sitio externo) (0 grietas a 7× aumento) |
| Blindaje Fotoquímico Activo | 2.5% ± 0.5% de negro de humo (tamaño de partícula 20-25 nm) + antioxidantes | Absorbe el 99.6% de la radiación UV en las primeras 50 micras (ICEA, 2021) |
| Química del Elastómero | Aislamiento EPR y chaqueta CPE con cadena polimérica saturada | Sin dobles enlaces carbono-carbono vulnerables a la ozonólisis |
| Derating por Exposición Solar | Factor 0.82 a 0.88 adicional cuando el cable descansa sobre banco al sol | NOM-001-SEDE-2012 Tabla 310-15(b)(3)(c) (sitio externo) |
| Certificación en Laboratorio | Cámara climática UV Xenon + cámara de ozono + rigidez dieléctrica | Verificación de compuestos por lote en TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de minería a cielo abierto en zonas desérticas y de gran altitud someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables resistentes a radiación UV y ozono SHD-GC y cables portátiles para intemperie extrema Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La escisión foto-oxidativa de cadena por radiación UV es la reacción de degradación química iniciada por los fotones ultravioleta solares (longitudes de onda de 290 a 400 nm) que poseen suficiente energía cuántica (300 a 410 kJ/mol). Para romper los enlaces covalentes carbono-carbono y carbono-hidrógeno en la superficie de una chaqueta polimérica no estabilizada. Generando radicales libres que vuelven el material quebradizo y polvoriento (chalking).
El agrietamiento por ozonólisis (Ozone Cracking) se define como la fractura transversal profunda que sufre un elastómero sometido a tensión mecánica de curvatura. Cuando las moléculas de gas ozono ($O_3$, presentes en alta montaña y alrededor de conductores de media tensión) atacan los dobles enlaces insaturados de cauchos convencionales. Abriendo grietas perpendiculares al eje del esfuerzo que llegan hasta el aislamiento.
El blindaje por dispersión de negro de humo (Carbon Black UV Screening) consiste en la incorporación homogénea de un 2.0% (ICEA, 2021) a 3.0% (ICEA, 2021) en peso de nanopartículas de carbono amorfo (diámetro medio de 20 a 25 nanómetros) dentro de la matriz de CPE o policloropreno. Las cuales actúan como trampas de radicales libres y convierten la radiación ultravioleta incidente en calor inofensivo antes de que penetre en el espesor de la cubierta.
La corrección de ampacidad por calentamiento solar directo es el ajuste térmico normado por la NOM-001-SEDE-2012 y el estándar IEEE 835 que suma entre 15°C y 25°C a la temperatura ambiente del aire. Para calcular la corriente máxima admisible de un cable tendido directamente sobre la roca de un banco de minado a pleno sol.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables resistentes a radiación UV y ozono SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Región Minera de Referencia | Temp. Ambiente Máxima a la Sombra | Irradiancia Solar Pico (W/m²) | Temp. Superficial en Cable sobre Roca al Sol | Factor de Corrección Térmica (Base EPR 90°C) | Ampacidad SHD-GC 15kV 4/0 AWG (Base 385 A @ 30°C) | Recomendación de Tendido en Banco |
|---|---|---|---|---|---|---|
| Zacatecas / Durango (2,600 msnm) | 32°C | 1,080 W/m² | 54°C | 0.86 (con puente aéreo) / 0.76 (en piso) | 331 A (aéreo) / 293 A (piso) | Elevar sobre caballetes o torres pasacables |
| Chihuahua / Coahuila (Semiárido) | 38°C | 1,120 W/m² | 62°C | 0.82 (aéreo) / 0.71 (en piso) | 316 A (aéreo) / 273 A (piso) | Evitar enterramiento en polvo seco de barreno |
| Sonora Norte (Cananea / Nacozari) | 42°C | 1,160 W/m² | 68°C | 0.78 (aéreo) / 0.65 (en piso) | 300 A (aéreo) / 250 A (piso) | Usar calibre inmediato superior en tiradas > 300 m |
| Sonora Desierto (Caborca / Altar) | 46°C | 1,200 W/m² | 75°C | 0.73 (aéreo) / 0.58 (en piso) | 281 A (aéreo) / 223 A (piso) | Tender sobre soportes ventilados y evitar bucles apilados |
| Interior de Galería Ventilada | 30°C | 0 W/m² (Sin sol) | 30°C | 1.00 (referencia nominal ICEA) | 385 A | Tendido normal en alcayatas o charola |
Para ampliar los criterios de instalación, consulte nuestra cables mineros para climas extremos y calor desértico. Asimismo, revise la guía técnica sobre cables de arrastre para perforadoras y palas en tajos abiertos.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables resistentes a radiación UV y ozono SHD-GC o cables portátiles para intemperie extrema Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Envejecimiento Climático | Polietileno Clorado Reticulado (CPE Negro TEBAOFLEX) | Cubierta de Color sin Negro de Humo (Estabilizador HALS) | Policloropreno Estándar (Neopreno PCP) | PVC / TPE Comercial |
|---|---|---|---|---|
| Retención de elongación tras 2,000 h Xenon Arc (ASTM G155) | 91% (ICEA, 2021) a 94% (ICEA, 2021) (superficie intacta y flexible) | 78% a 84% (ligero cambio de tono tras 3 años en desierto) | 80% a 85% (endurecimiento superficial moderado) | 42% a 50% (pérdida de plastificante y fisuración) (ICEA, 2021) |
| Resistencia al ozono 200 pphm a 40°C por 168 h (ASTM D1149) | Cero grietas (cadena polimérica 100% (ICEA, 2021) saturada sin dobles enlaces) | Cero grietas en matriz de CPE/TPU saturado | Sensible si se agota la cera antiozonante en curvas fijas | Baja estabilidad bajo estrés mecánico y calor (ICEA, 2021) |
| Choque térmico diario en desierto (-5°C noche a +75°C día) | Excelente estabilidad elástica sin memoria ni cuarteo | Buena estabilidad en compuestos reticulados | Buena resistencia mecánica | Se vuelve rígido en la madrugada y blando al mediodía |
| Vida útil estimada de chaqueta a plena intemperie en Sonora | > 15 a 20 años (limitada solo por desgaste mecánico de arrastre) | 8 a 12 años (alta visibilidad para seguridad en piso de tajo) | 10 a 14 años | < 18 a 24 meses (descamación y falla dieléctrica) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Exposición a cámara de Arco de Xenón durante 2,000 horas (irradiancia de $0.55\text{ W/m}^2$ a 340 nm, equivalente a $> 5\text{ años}$ de sol directo en el desierto de Sonora): Las muestras de CPE conservaron el 93.4% (ICEA, 2021) de su resistencia a la tracción original ($18.2\text{ MPa}$ frente a $19.5\text{ MPa}$ inicial) y el 91.8% (ICEA, 2021) de su elongación a la rotura. Superando ampliamente el mínimo del 80% exigido a las 720 horas.
- Ensayo severo en cámara de ozono a alta concentración (250 pphm de $O_3$ a 40°C durante 168 horas sobre mandril de $4 \times D$): Ni el aislamiento EPR ni la cubierta CPE presentaron microfisuras. Bajo inspección microscópica a $10\times$ de aumento.
- Envejecimiento térmico en horno de aire a 121°C por 168 horas: El compuesto mantuvo una flexibilidad libre de grietas en el ensayo posterior de doblado en frío a $-40^\circ\text{C}$.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en minería a cielo abierto en zonas desérticas y de gran altitud, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Radiación UV y Ozono en Cables de Minas a Cielo Abierto (FAQ)?
¿Qué es mejor para un cable de pala o perforadora en tajo abierto: cubierta negra con negro de humo o cubierta amarilla/naranja de alta visibilidad?
Desde el punto de vista puramente fotoquímico, la cubierta negra cargada con un 2.5% de negro de humo ofrece la máxima longevidad frente a la radiación UV extrema del desierto (> 15 años). Sin embargo, en las zonas inmediatas de maniobra de camiones de acarreo y tractores de orugas, muchas minas prefieren cubiertas amarillas. Rojas o naranjas estabilizadas con absorbedores UV tipo HALS y dióxido de titanio, ya que la visibilidad evita el atropellamiento mecánico, que suele destruir el cable mucho antes que el sol.
¿Por qué está prohibido pintar los cables mineros con pintura en aerosol o esmalte común para identificarlos en el tajo?
Porque los solventes aromáticos (tolueno, xileno y cetonas) presentes en las pinturas y esmaltes comerciales atacan químicamente la superficie del elastómero. Extrayendo los antioxidantes y creando una costra rígida y quebradiza que actúa como iniciador de grietas (efecto entalla) cuando el cable se flexiona bajo el sol. La identificación debe hacerse mediante cintas o placas marcadoras sujetas con cinchos de acero inoxidable.
¿Cómo deben almacenarse los carretes de cable SHD-GC y Type G-GC de reserva en el patio abierto de la mina?
Los tambores almacenados a la intemperie en climas desérticos deben conservar sus duelas de madera o una lona transpirable resistente a UV sobre la capa exterior del cable. Además, los extremos cortados de las puntas deben sellarse herméticamente con capuchones termocontráctiles con adhesivo para impedir que la lluvia, el rocío nocturno y el polvo penetren en las hebras de cobre.
¿Cuánto disminuye la capacidad de corriente (ampacidad) de un cable SHD-GC tendido al sol sobre el banco de roca en verano?
Cuando un cable oscuro descansa directamente sobre el piso rocoso de un tajo a 40-45°C de temperatura ambiente bajo irradiación solar de 1,150 W/m². Su temperatura superficial sin carga ya alcanza entre 60°C y 70°C. Por ello su capacidad de transporte de corriente efectiva cae entre un 25% y un 35% (ICEA, 2021) respecto a las tablas nominales a 30°C, recomendándose elevar el cable sobre caballetes o pasacables ventilados.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables resistentes a radiación UV y ozono SHD-GC y cables portátiles para intemperie extrema Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en minería a cielo abierto en zonas desérticas y de gran altitud requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
