Cables para Perforadoras de Barrenación a Cielo Abierto

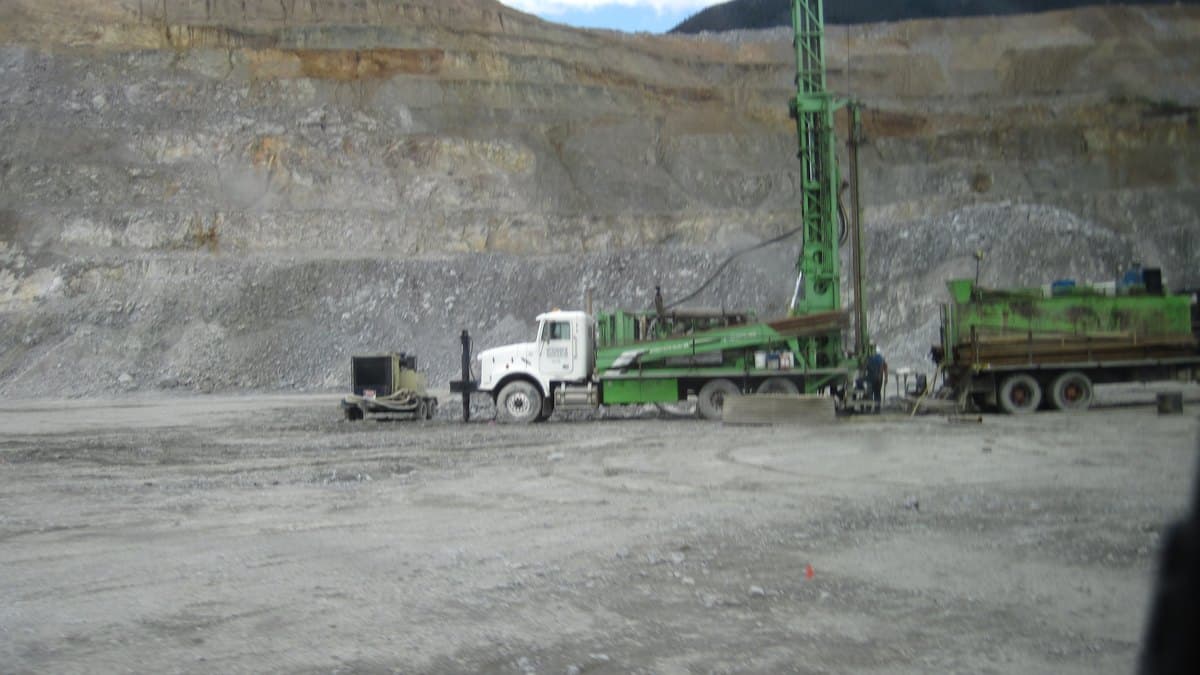

En los tajos a cielo abierto de gran tonelaje en el norte de México —como Buenavista del Cobre y La Caridad en Sonora, o Peñasquito en Zacatecas—, las perforadoras de barrenación rotatoria y martillo de fondo (DTH) marcan el ritmo de avance de toda la operación minera. Equipos emblemáticos como las series Epiroc Pit Viper (PV-271, PV-351), Caterpillar MD6000 o Sandvik DR410i perforan cientos de barrenos diarios de 6 a 12 pulgadas de diámetro para las mallas de voladura, operando bajo temperaturas desérticas extremas que superan los 45°C y sobre lechos rocosos sumamente cortantes.

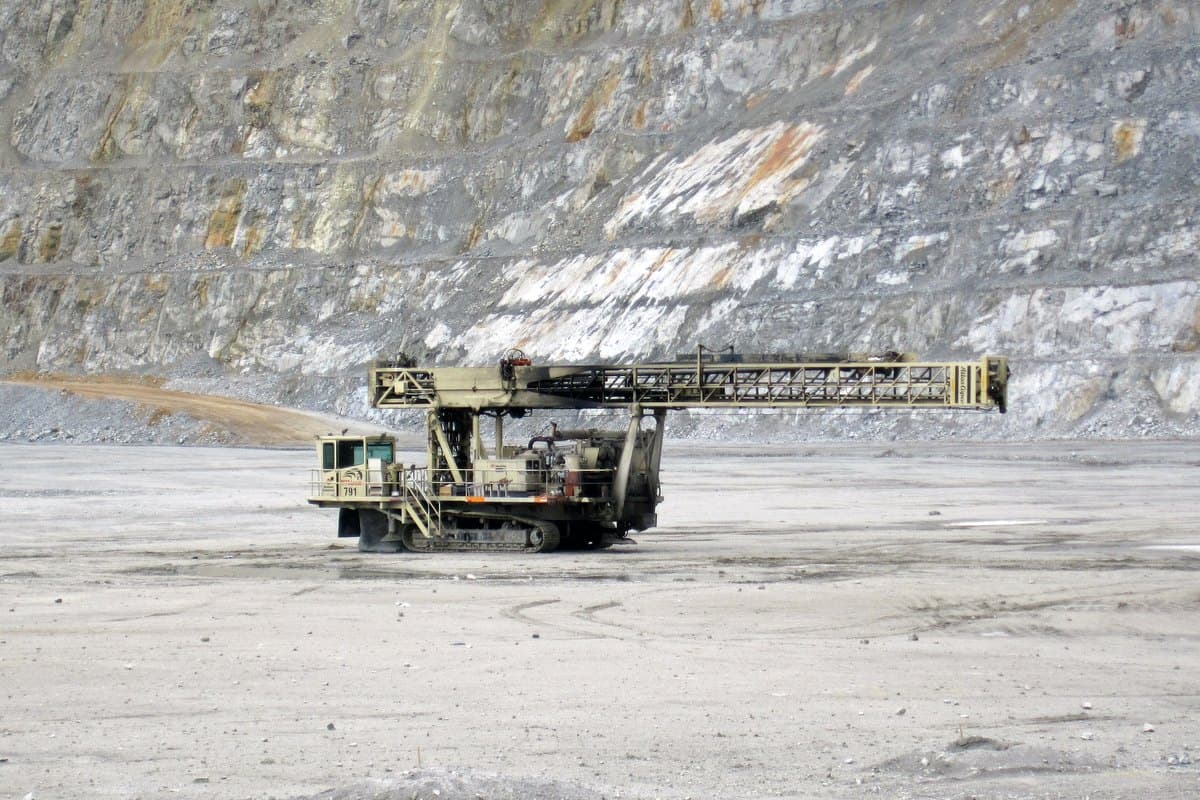

A diferencia de una pala eléctrica que opera en una posición relativamente fija durante varios turnos en el frente de carguío, la perforadora se traslada continuamente de barreno en barreno a lo largo de crestas y bancos de voladura. Su cable de alimentación eléctrica de arrastre está sometido a un régimen agresivo de tracción en orugas, arrastre sobre aristas vivas de cuarzo y basalto, y vibraciones violentas inducidas por el cabezal de rotación y el compresor de alta presión a bordo.

Ambiente Operativo y Mecánica de Daño en Bancos de Barrenación

El cable de una perforadora rotatoria a cielo abierto enfrenta esfuerzos mecánicos particulares que difieren de cualquier otra maquinaria pesada:

• Aplastamiento y Tracción por Orugas: Durante las maniobras de cambio de barreno en reversa, la visibilidad del operador sobre el cable es limitada. Si una oruga de acero pisa el cable con una fuerza concentrada superior a 25 toneladas, un cable comercial estándar sufre perforación de la chaqueta y cortocircuito instantáneo fase-tierra. Un cable de uso rudo certificado debe absorber la carga de aplastamiento radial sin que los hilos penetren la capa de EPR.
• Vibración Transmitida por el Mástil de Perforación: El motor de empuje hacia abajo (pulldown) y la rotación del tricono transmiten una vibración armónica de alta frecuencia a través del chasis de la máquina hacia la acometida del cable y el tambor enrollador. Esto induce fatiga por vibración en los terminales ponchados y microfisuras en los hilos de cobre si no se utilizan hebras ultrafinas.
• Exposición a Fragmentos de Voladuras Contiguas: Aunque los cables deben retirarse a distancias seguras antes de disparar una voladura, las proyecciones de roca (flyrock) pueden alcanzar tramos de cable en bancos aledaños. Se requiere una cubierta con resistencia al impacto balístico moderado y retardo a la flama certificado.

Especificación Técnica del Cable Type SHD-GC 8 kV para Perforadoras

Bajo las normas oficiales mexicanas NOM-023-STPS-2012 (sitio externo) y las directrices internacionales ICEA S-75-381 / NEMA WC-58 (sitio externo), los cables para perforadoras en tajos de alta producción deben cumplir los siguientes parámetros de diseño:

Integración con Tambores Enrolladores y Acopladores de Banco

Las perforadoras modernas cuentan con tambores enrolladores hidráulicos automáticos montados sobre el chasis. La tensión de frenado y recogida debe calibrarse con precisión, tal como se detalla en nuestra guía técnica sobre tensión en tambores enrolladores de cables mineros, para que el cable no quede flojo en el piso rocoso ni sufra sobretensión al desplazarse la máquina.

En los puntos de alimentación de banco, el enlace entre la caseta móvil de seccionamiento y el cable de arrastre se realiza mediante acopladores rápidos para cables mineros Clase 8 kV con carcasa de aluminio de alta resistencia al impacto. Estos acopladores incorporan pines piloto para el lazo Ground Check. Si un vehículo de acarreo golpea el cable o se produce un tirón brusco, el pin piloto se desconecta milisegundos antes que las fases de potencia, abriendo el disyuntor en la subestación de banco sin generar arco eléctrico externo.

Protocolo de Mantenimiento y Protección en Cruces de Berma

En los bancos de barrenación, las camionetas de supervisores, pipas de emulsión explosiva y camiones de barrenos transitan continuamente cerca del cable. Para mitigar riesgos de aplastamiento catastrófico:

• Protectores de Cable en Cruces de Banco: En todo punto de paso vehicular sobre el banco de perforación, es obligatorio instalar rampas modulares de poliuretano vulcanizado de alta visibilidad o implementar cruces aéreos según las directrices de protección de cables en cruces de caminos de acarreo.
• Inspección de Cubierta al Final de Turno: Revisar visualmente que la chaqueta no presente cortes longitudinales por arrastre sobre bordes de roca. Toda rasgadura que exponga la malla de cobre debe repararse inmediatamente en taller aplicando vulcanizado térmico conforme a la guía de reparación y vulcanizado de cables mineros de arrastre.
• Verificación del Sistema de Monitoreo de Tierra: Comprobar semanalmente el disparo del relé de falla a tierra (Ground Fault Relay calibrado a < 1.0 A) y el monitor de hilo piloto bajo estándar MSHA 30 CFR § 77.900 (sitio externo), garantizando la prevención de riesgos de toque descrita en seguridad eléctrica minera y prevención de voltajes de toque.

Para asesoría técnica en la selección de calibres y cubiertas reforzadas Type SHD-GC para perforadoras rotatorias Bucyrus, Epiroc o Caterpillar en minas mexicanas, consulte a nuestros ingenieros a través de la sección de contacto para asesoría en cables de media tensión para minería.
