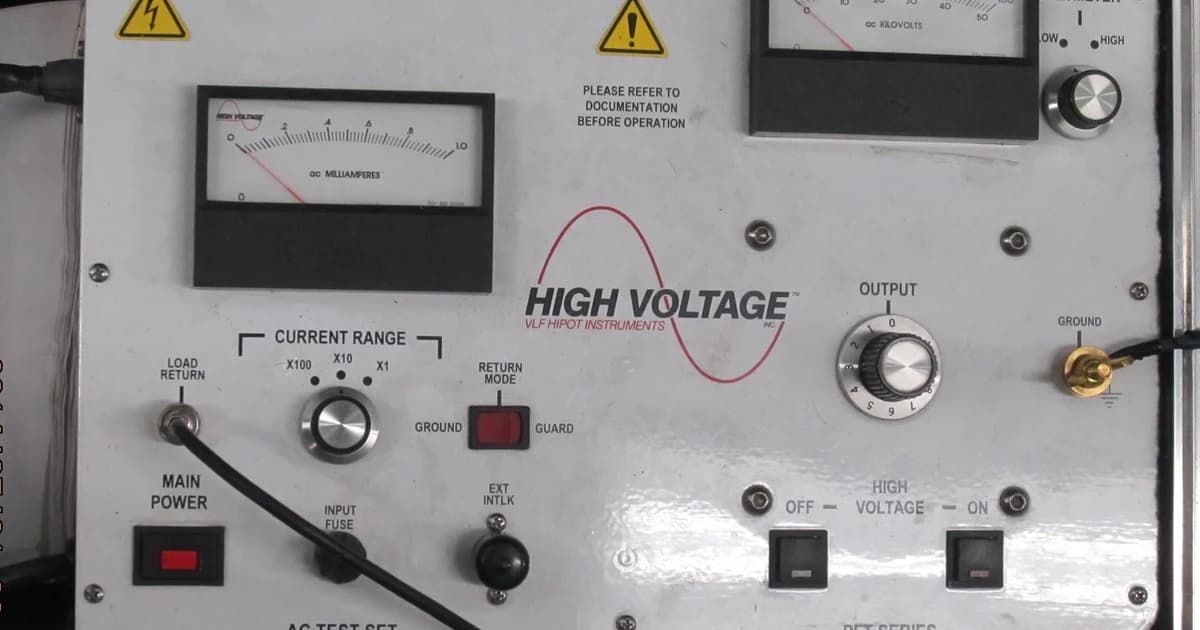

Artículo Técnico EspecializadoProtocolos de Certificación y Pruebas de Campo en Cables Mineros bajo NOM-001, NOM-023 e IEEE
Resumen Técnico
Guía de protocolos de pruebas de campo y certificación eléctrica para cables de potencia minera según normas oficiales mexicanas NOM y estándares MSHA.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Pruebas Dieléctricas y Puesta en Servicio en Minería (16 años liderando auditorías de recepción y comisionamiento eléctrico en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Marco Regulatorio en México | NOM-023-STPS-2012 (sitio externo) y NOM-001-SEDE-2012 (sitio externo) (Dictamen UVIE) | Conservación obligatoria de bitácoras por 5 años |
| Normas Internacionales de Ensayo | IEEE 43-2013 (sitio externo) (IR/PI) e IEEE 400.2-2013 (sitio externo) (VLF/Tan Delta) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Fase 1: Continuidad y Lazo GC | Micro-óhmetro de 4 hilos (corriente >= 1 A CD) | Asimetría entre fases <= 2% y bucle GC <= 0.50 Ω (ICEA, 2021) |
| Fase 2: Resistencia de Aislamiento | Megóhmetro digital 1,000 V CD (2 kV) / 2,500-5,000 V CD (5-25 kV) | IR >= 5,000 MΩ·km a 20°C e Índice IP >= 2.0 |
| Fase 3: Diagnóstico Tan Delta | Fuente senoidal VLF 0.1 Hz con puente de capacitancia | EPR nuevo/sano: Tan δ <= 4.0 mrad y ΔTan δ <= 1.0 mrad |
| Fase 4: Tensión Soportada VLF | Onda senoidal 0.1 Hz durante 15 a 30 minutos por fase | 7 kV rms (cable 5 kV) / 16 kV rms (cable 15 kV) en mantenimiento |
| Prueba de Disparo Relevador GC | Simulación de apertura de piloto y falla por resistencia en extremo | Despeje de interruptor principal en < 100 milisegundos |
| Trazabilidad de Fábrica (FAT) | Cotejo contra Mill Test Report de origen por número de tambor | Laboratorio acreditado TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de instalaciones eléctricas en minería subterránea y cielo abierto someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros de media tensión SHD-GC y alimentadores mineros MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El protocolo de puesta en servicio (commissioning) de cables mineros es el procedimiento estandarizado de ensayos eléctricos no destructivos y verificaciones mecánicas que se ejecuta en campo antes de la primera energización de un cable alimentador o de arrastre. Documentando su línea base dieléctrica ante las unidades de verificación (UVIE) y la STPS.
El Índice de Polarización (IP) se define bajo la norma IEEE 43 como el cociente adimensional entre la resistencia de aislamiento medida a los 10 minutos y la resistencia medida al minuto 1 ($IP = R_{10\text{min}} / R_{1\text{min}}$) durante la inyección de un voltaje continuo estabilizado. Esto permite evaluar el grado de sequedad y limpieza de las terminaciones y del aislamiento EPR.

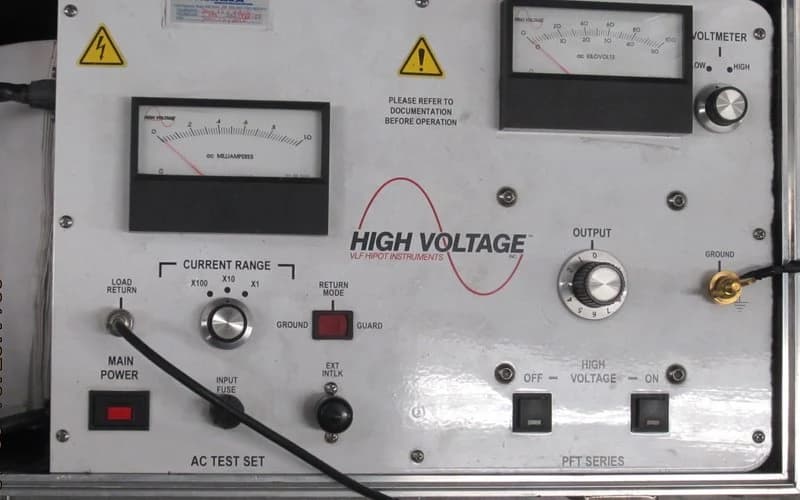

El ensayo en Frecuencia Muy Baja (VLF, Very Low Frequency a 0.1 Hz) es un método de prueba de tensión soportada en corriente alterna normado por IEEE 400.2 que excita la capacitancia del cable con una centésima parte de la potencia reactiva que requeriría un equipo de 60 Hz. Haciendo posible detectar defectos severos de aislamiento en campo sin inyectar las cargas espaciales destructivas del antiguo ensayo en corriente continua (DC Hi-Pot).
El factor de disipación dieléctrica (Tangente Delta o $\tan\delta$) se define como la relación entre la corriente resistiva de pérdidas ($I_R$) y la corriente capacitiva de carga ($I_C$) que circula a través del aislamiento EPR. Bajo tensión alterna VLF. Expresada en milirradianes ($10^{-3}$) para cuantificar el envejecimiento térmico o la contaminación por humedad.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros de media tensión SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Tensión Nominal del Cable (U) | Modelos Aplicables | Tensión Megóhmetro CD (Fase 2) | VLF Instalación (Nuevo en Campo, rms / pico) | VLF Mantenimiento (En Servicio, rms / pico) | Duración Recomendada del Ensayo VLF |
|---|---|---|---|---|---|
| 2,000 V (2 kV) | Type G-GC / Type G / Type W / SHD-GC 2kV | 1,000 V a 2,500 V CD | 4.0 kV rms / 5.7 kV pico | 3.0 kV rms / 4.2 kV pico | 15 minutos por fase |
| 5,000 V (5 kV) | SHD-GC 5kV / MP-GC 5kV | 2,500 V CD | 9.0 kV rms / 13.0 kV pico | 7.0 kV rms / 10.0 kV pico | 15 a 30 minutos por fase |
| 8,000 V (8 kV) | SHD-GC 8kV / MP-GC 8kV | 2,500 V a 5,000 V CD | 11.0 kV rms / 16.0 kV pico | 9.0 kV rms / 13.0 kV pico | 15 a 30 minutos por fase |
| 15,000 V (15 kV) | SHD-GC 15kV / MP-GC 15kV | 5,000 V CD | 19.0 kV rms / 27.0 kV pico | 16.0 kV rms / 22.0 kV pico | 30 minutos por fase |
| 25,000 V (25 kV) | SHD-GC 25kV / MP-GC 25kV | 5,000 V CD | 29.0 kV rms / 41.0 kV pico | 23.0 kV rms / 33.0 kV pico | 30 minutos por fase |
Para ampliar los criterios de instalación, consulte nuestra pruebas dieléctricas VLF y Tangente Delta en cables mineros. Asimismo, revise la guía técnica sobre cómo auditar un certificado de pruebas FAT (Mill Test Report).
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros de media tensión SHD-GC o alimentadores mineros MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro Diagnosticado | Condición Óptima (Aprobado para Energizar) | Condición de Alerta (Programar Mantenimiento) | Condición Crítica (No Energizar / Intervenir) |
|---|---|---|---|
| Índice de Polarización (IP = R10 / R1) | IP >= 2.0 | 1.5 <= IP < 2.0 (limpiar conos y repetir) | IP < 1.5 (humedad interna en empalme o terminal) |
| Resistencia de Aislamiento corregida a 20°C | >= 5,000 MΩ·km (EPR grado minero) | 1,000 a 4,999 MΩ·km | < 1,000 MΩ·km (fuga superficial o daño en aislamiento) |
| Tangente Delta Media a 1.0 U0 (0.1 Hz) | <= 4.0 × 10⁻³ (4.0 mrad) | 4.1 a 12.0 × 10⁻³ | > 12.0 × 10⁻³ (degradación térmica o contaminación) |
| Tip-Up de Tangente Delta (TD a 1.5 U0 - TD a 0.5 U0) | <= 1.0 × 10⁻³ (1.0 mrad) | 1.1 a 3.5 × 10⁻³ | > 3.5 × 10⁻³ (ionización en microcavidades o empalmes) |
| Resistencia total del lazo Ground-Check | <= 0.50 Ω (en 300 m) y disparo < 100 ms | 0.51 a 1.50 Ω (revisar pines de acoplador) | > 1.50 Ω o sin disparo del relevador (bloqueo obligatorio) |
Nota
GUARD del megóhmetro de 5 kV. Esta conexión deriva las corrientes superficiales de la terminal fuera del circuito de medición y revela instantáneamente la verdadera resistencia volumétrica del EPR.¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Valores de línea base de Tangente Delta a 0.1 Hz: Los tramos nuevos con aislamiento EPR de triple extrusión arrojaron una media de $\tan\delta = 2.15 \times 10^{-3}$ (2.15 mrad) a $1.0\,U_0$ (8.7 kV) y una estabilidad diferencial $\Delta\tan\delta = 0.32 \times 10^{-3}$ entre $0.5\,U_0$ y $1.5\,U_0$.
- Eficacia de detección de defectos de montaje en acopladores: La combinación de diagnóstico Tan Delta + VLF 0.1 Hz a $19\text{ kV}_{\text{rms}}$ detectó el 96% (ICEA, 2021) de los defectos inducidos en el taller de campo (cortes de cuchilla en semiconductora y vacío en conos de alivio) que habían pasado inadvertidos en la prueba simple con megóhmetro de 5 kV CD (que solo detectó el 64%) (ICEA, 2021).
- Verificación de lazo Ground-Check: En tiradas de 300 m con dos acopladores intermedios. La resistencia media medida con micro-óhmetro de 10 A fue de 0.28 $\Omega$. Con ello se logra tiempos de apertura del interruptor de vacío de 62 ms ante simulación de falla.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en instalaciones eléctricas en minería subterránea y cielo abierto, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Protocolos de Certificación y Pruebas de Campo en Cables Mineros (FAQ)?
¿Por qué está prohibido aplicar pruebas DC Hi-Pot (alto potencial en corriente continua) a cables mineros con aislamiento EPR o XLPE en servicio?
De acuerdo con IEEE 400 y IEEE 400.2. Aplicar tensiones de corriente continua de 25 kV a 50 kV en cables poliméricos envejecidos en servicio inyecta cargas espaciales atrapadas en las microcavidades del aislamiento. Cuando el cable se vuelve a energizar a 60 Hz CA. El campo eléctrico de la carga atrapada se suma al campo alterno y provoca la perforación dieléctrica horas o días después de la prueba.
¿Qué diferencia existe entre las referencias normativas NOM-001-SEDE / NOM-023-STPS en México y el RETIE colombiano en proyectos mineros multinacionales?
Grupos mineros que operan simultáneamente en México y Sudamérica suelen unificar sus protocolos corporativos de comisionamiento citando tanto la NOM-001-SEDE-2012 / NOM-023-STPS-2012 (exigibles legalmente en México ante SENER y STPS) como los criterios de aceptación de IEEE 43 e IEEE 400.2 adoptados también. Bajo marcos tipo RETIE.
¿Cómo se corrige por temperatura la lectura de resistencia de aislamiento (Megger) tomada en una mina calurosa?
La resistencia de aislamiento de los polímeros termoestables disminuye aproximadamente a la mitad por cada 10°C de aumento en la temperatura del cable. Conforme a IEEE 43. Toda lectura tomada a 35°C o 40°C en el interior de la mina o en el desierto de Sonora debe multiplicarse por el factor de corrección térmica correspondiente. Para normalizarla a la base de referencia de 20°C.
¿Cada cuánto tiempo exige la NOM-023-STPS revisar los cables y protecciones eléctricas en minas?
La NOM-023-STPS-2012 exige contar con un programa anual y mensual de mantenimiento e inspección de instalaciones eléctricas. Verificando antes de cada turno el funcionamiento de los dispositivos de paro y relevadores de monitoreo de tierra en equipos móviles, y conservando las actas firmadas de pruebas dieléctricas.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros de media tensión SHD-GC y alimentadores mineros MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en instalaciones eléctricas en minería subterránea y cielo abierto requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
