Artículo Técnico EspecializadoReflectometría en el Dominio del Tiempo (TDR) y Pruebas No Destructivas en Cables Mineros
Resumen Técnico
Procedimiento de diagnóstico no destructivo mediante reflectometría TDR para localizar fallas a tierra, cortes y degradación en cables de arrastre minero.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Diagnóstico Dieléctrico y Localización de Fallas en Redes Mineras (16 años operando unidades de reflectometría y diagnóstico VLF en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándares de Diagnóstico | IEEE 1234-2019 (sitio externo) (Fault Locating) e IEEE 400-2012 (sitio externo) | NOM-023-STPS-2012 (sitio externo) (mantenimiento eléctrico) |
| Velocidad de Propagación (VOP) | 52% a 56% de c (78.0 a 84.0 m/µs en escala de distancia a un viaje) | Para aislamiento EPR grado minero (εr = 2.8 a 3.3) (ICEA, 2021) |
| Impedancia Característica (Z0) | 28 a 38 Ω (SHD-GC apantallado) / 48 a 65 Ω (Type G-GC sin pantalla) | En función del calibre AWG y espesor de pared ICEA S-75-381 |
| Ancho de Pulso Recomendado | 2 ns a 10 ns (hasta 150 m) / 50 ns a 200 ns (150 m a 1,500 m) | Minimiza la zona ciega inicial y maximiza la resolución |
| Firma de Circuito Abierto (ZF = ∞) | Pulso reflejado positivo (+ρ = +1.0) hacia arriba de la línea base | Rotura por tracción de fase o corte de hilo piloto GC |
| Firma de Cortocircuito (ZF = 0) | Pulso reflejado negativo (ρ = -1.0) hacia abajo de la línea base | Aplastamiento franco fase-pantalla o fase-tierra |
| Fallas de Alta Resistencia (> 1 kΩ) | Reflectometría de Arco (ARM / SIM) acoplada a filtro e impulso | Convierte momentáneamente la falla de alta impedancia en r = -1 |
| Control de Calidad en Fábrica | Verificación TDR 100% de longitud y ausencia de cuellos de botella | Laboratorio de pruebas TEBAOFLEX (ICEA, 2021) |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de minería a cielo abierto y galerías subterráneas someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros apantallados SHD-GC y cables de arrastre con hilo piloto Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La Reflectometría en el Dominio del Tiempo (TDR) es una técnica de diagnóstico eléctrico no destructivo basada en el principio del radar en línea de transmisión: el instrumento inyecta un pulso cuadrado de baja tensión (5 V a 20 V) y corta duración (2 ns a 500 ns) en el conductor y mide el tiempo de tránsito ($\Delta t$) y la polaridad de los ecos reflejados por cualquier discontinuidad en la impedancia característica del cable.
La Velocidad de Propagación (VOP) se define como la fracción de la velocidad de la luz en el vacío ($c \approx 300\text{ m/}\mu\text{s}$) a la que viaja la onda electromagnética a través del aislamiento dieléctrico del cable. Gobernada inversamente por la raíz cuadrada de la permitividad relativa del polímero ($\text{VOP} = 1 / \sqrt{\varepsilon_r}$).
El coeficiente de reflexión ($\rho$) es la razón adimensional entre la amplitud de la onda de tensión reflejada y la onda incidente en un punto de falla ($\rho = (Z_F - Z_0) / (Z_F + Z_0)$). Su valor oscila entre $-1.0$. Para un cortocircuito metálico franco y $+1.0$ para un conductor completamente abierto.
El Método de Reflexión de Arco (ARM, Arc Reflection Method) es una técnica híbrida normada por IEEE 1234 que superpone un pulso TDR de baja tensión sobre un arco eléctrico transitorio generado por un capacitor de impulso (thumper) a tensión controlada. Esto permite localizar fallas de alta impedancia o carbonizadas que resultan invisibles. Para un reflectómetro convencional.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros apantallados SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Familia y Tensión del Cable | Dieléctrico y Estructura | Constante Dieléctrica (εr) | VOP Recomendado (% de c) | Velocidad de Lectura Directa (v/2 en m/µs) | Impedancia Característica Típica Z0 (Ω) |
|---|---|---|---|---|---|
| Type G-GC / Type G (2,000 V) | EPR sin pantalla individual (fase contra tierras) | 3.0 a 3.3 | 54.5% a 57.5% | 81.8 a 86.2 m/µs | 48 a 65 Ω (ICEA, 2021) |
| SHD-GC (2,000 V) | EPR con malla de cobre estañado por fase | 2.9 a 3.2 | 55.5% a 58.5% | 83.2 a 87.8 m/µs | 32 a 42 Ω (ICEA, 2021) |
| SHD-GC / MP-GC (5 kV y 8 kV) | EPR triple extrusión + semiconductora + pantalla | 2.8 a 3.1 | 53.0% a 56.0% | 79.5 a 84.0 m/µs | 28 a 36 Ω (ICEA, 2021) |
| SHD-GC / MP-GC (15 kV y 25 kV) | EPR pared 100%/133% + semiconductora + pantalla | 2.8 a 3.0 | 52.0% a 55.0% | 78.0 a 82.5 m/µs | 30 a 38 Ω (ICEA, 2021) |
| Hilo Piloto GC (en Type G-GC / SHD-GC) | EPR/CPE sobre conductor central o intersticial | 3.1 a 3.5 | 53.5% a 56.5% | 80.2 a 84.8 m/µs | 55 a 75 Ω (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra protocolos de certificación y pruebas de campo bajo NOM e IEEE. Asimismo, revise la guía técnica sobre guía de empalmes y reparación en campo de cables mineros SHD-GC.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros apantallados SHD-GC o cables de arrastre con hilo piloto Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Anomalía en el Cable Minero | Impedancia en la Falla (ZF) | Coeficiente (ρ) y Forma de Onda en Pantalla TDR | Acción de Ingeniería Recomendada |
|---|---|---|---|
| Rotura de hilo piloto Ground-Check por fatiga | ZF -> ∞ (Abierto) | Pulso positivo franco (+ρ cercano a +1.0) sin retorno posterior | Cortar y ejecutar empalme escalonado únicamente en el metro indicado por el cursor |
| Cortocircuito franco fase-pantalla por aplastamiento | ZF -> 0 Ω | Pulso negativo franco (-ρ cercano a -1.0) que invierte la polaridad | Inspeccionar daño mecánico exterior y reemplazar sección aplastada con kit vulcanizado |
| Empalme de campo recalentado o mal prensado | ZF > Z0 (Serie) | Pequeña cresta positiva seguida inmediatamente de caída inductiva/capacitiva | Programar reemplazo preventivo del empalme antes de que explote bajo carga nominal |
| Ingreso localizado de agua ácida en chaqueta y pantalla | ZF < Z0 (Capacitiva) | Depresión negativa suave y ensanchada (aumento local de εr de 3.0 a 80) | Secar, realizar prueba de aislamiento IP/Tan Delta y re-encamisar con CPE en caliente |
| Falla intermitente de alta resistencia (> 2,000 Ω) | ZF >> Z0 en baja tensión | Invisible en TDR simple; pulso negativo claro al activar puente de arco ARM | Usar filtro ARM con energía limitada (< 500 J) para no perforar el EPR sano adyacente |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

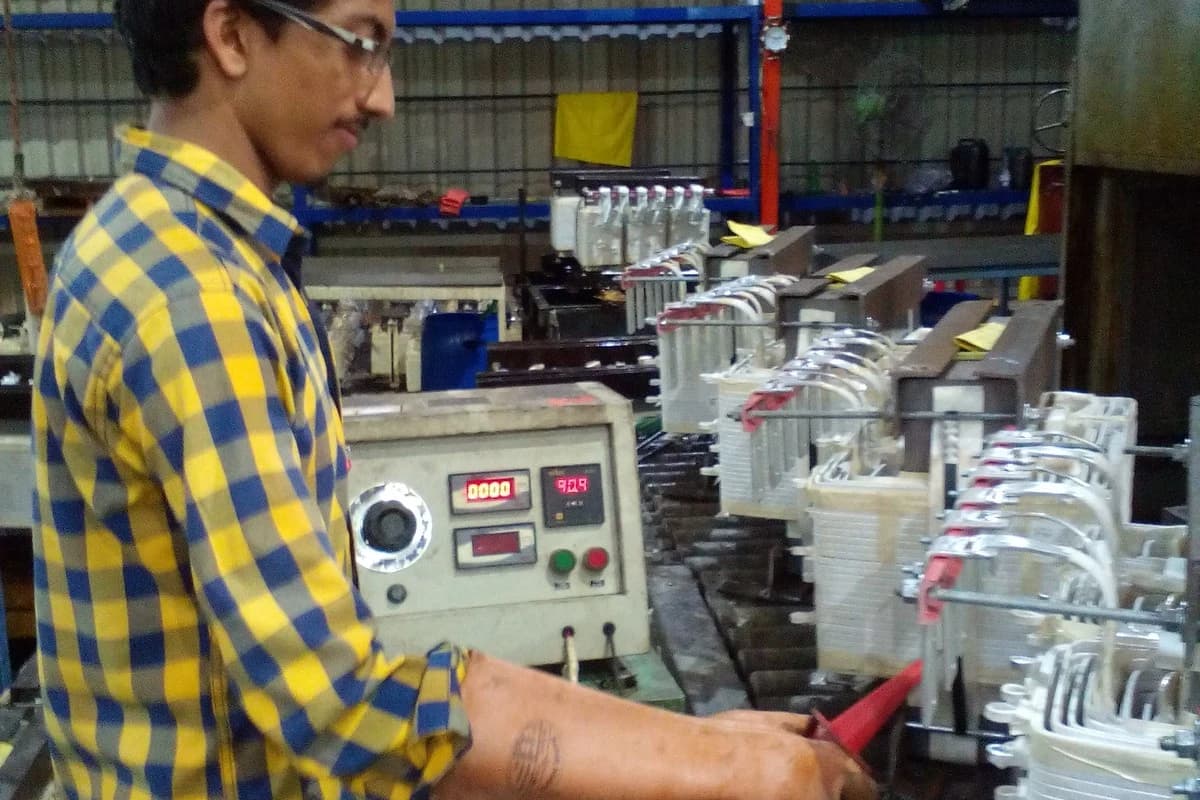

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Exactitud de prelocalización en roturas de hilo piloto y fases: Calibrando el VOP individualmente en el extremo sano de cada tambor (valores medidos entre 53.4% (ICEA, 2021) y 55.8%) (ICEA, 2021). El error medio absoluto entre la distancia indicada por el reflectómetro y la disección física en el banco de empalmes fue de apenas 0.28 metros en tramos de 300 metros (0.09%) (ICEA, 2021).
- Detección de empalmes húmedos antes de falla catastrófica: En 9 cables que aún aprobaban la prueba básica de continuidad y megóhmetro a 1,000 V. La traza TDR de alta resolución (pulso de 10 ns) identificó depresiones capacitivas con coeficientes $\rho = -0.18\text{ a }-0.31$ causadas por ingreso de agua en empalmes encintados en frío.
- Reducción del tiempo de reparación (MTTR): La implementación del diagnóstico TDR bimetódico redujo el tiempo promedio de localización y vulcanizado de 11.5 horas a 3.2 horas por carrete. Preservando la longitud original del activo.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en minería a cielo abierto y galerías subterráneas, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Reflectometría TDR y Pruebas No Destructivas en Cables Mineros (FAQ)?
¿Por qué un reflectómetro TDR calibrado con el VOP de fábrica para XLPE (58%) (ICEA, 2021) da un error de hasta 15 metros en un cable minero de 300 metros?
Porque los cables mineros flexibles utilizan caucho de etileno-propileno (EPR) formulado con cargas minerales y plastificantes que elevan su constante dieléctrica relativa respecto al XLPE rígido,. Además. Sus conductores tienen un paso de torsión helicoidal más corto. Por ello el VOP efectivo del cable minero es menor (52% a 56%), y usar 58% sobreestima sistemáticamente la distancia a la falla.
¿Es seguro usar un generador de impulsos de choque (Thumper) a plena potencia en cables mineros con aislamiento EPR?
No. Aplicar descargas repetitivas de impulso (thumping) sin control a 15 kV o 25 kV para escuchar el estallido acústico degrada térmicamente el EPR sano y crea arborescencias eléctricas parciales. La norma IEEE 1234 recomienda usar prelocalización por Reflectometría de Arco (ARM) con un solo pulso de baja energía para ubicar la falla en pantalla y limitar el impacto acústico al mínimo indispensable.
¿Contra qué conductor de referencia se conecta la pinza negativa del TDR al probar un cable Type G-GC sin pantalla metálica?
En un cable Type G-GC (que no posee mallas individuales sobre las fases), la pinza activa del canal TDR se conecta a la fase o al hilo piloto bajo prueba. Además, la pinza de referencia (retorno) se conecta a los dos conductores de tierra divididos unidos entre sí en el extremo del cable.
¿Qué es la 'zona ciega' (dead zone) de un reflectómetro TDR y cómo se evita si la falla está cerca del enchufe?
La zona ciega es el tramo inicial del cable (primeros 1 a 5 metros) donde el pulso incidente aún se está transmitiendo y oculta cualquier eco cercano. Para inspeccionar posibles roturas justo detrás del acoplador o enchufe minero. Debe seleccionarse el ancho de pulso más estrecho disponible (2 ns a 5 ns) o bien realizar una segunda medición desde el extremo opuesto del carrete.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros apantallados SHD-GC y cables de arrastre con hilo piloto Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en minería a cielo abierto y galerías subterráneas requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
Cables de Minería Relacionados con este Artículo
Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.
Cable de energía portátil tipo SHD-GC

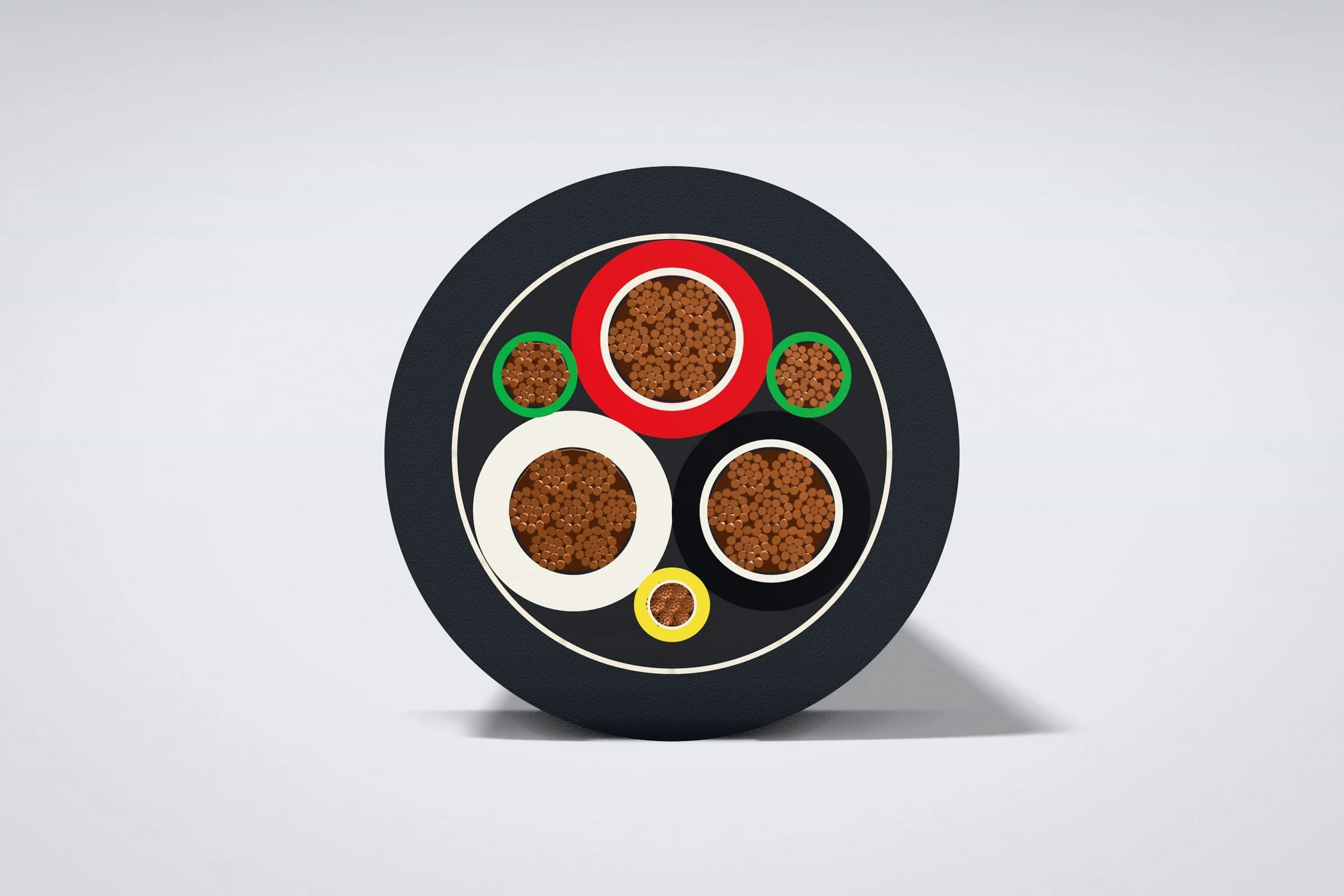

Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.
