Termografía Infrarroja en Inspección de Cables Mineros

En los complejos mineros de cobre, plata, oro y carbón en México —desde Cananea y Caborca en Sonora hasta Fresnillo en Zacatecas y San Julián en Chihuahua—, las redes de potencia de media tensión (2,400 V a 15,000 V) alimentan equipos de producción crítica continua. Una falla dieléctrica imprevista en un cable de arrastre de pala eléctrica o en la acometida de un molino SAG no solo detiene la operación con pérdidas que superan los $50,000 USD por hora, sino que representa un grave riesgo de arco eléctrico (arc flash) e incendio para las cuadrillas.

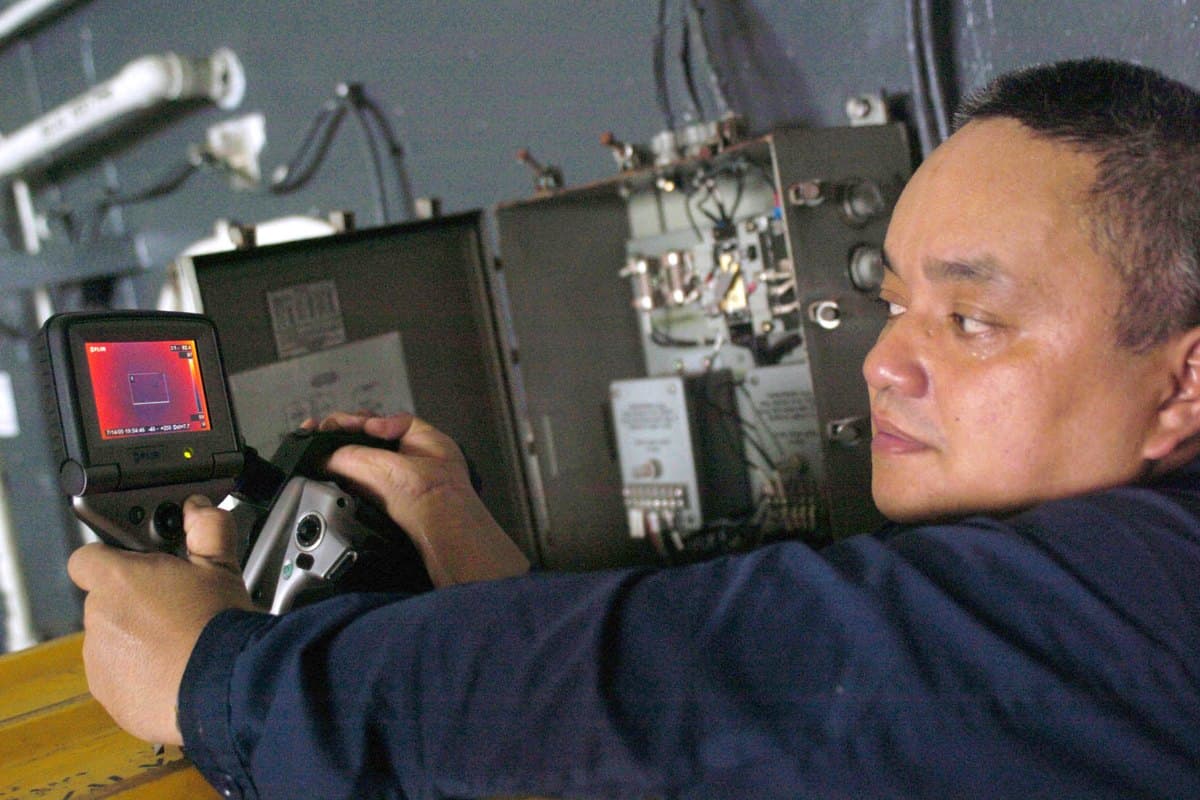

La termografía infrarroja cuantitativa es la técnica no destructiva (NDT) más eficaz y económica para el mantenimiento predictivo en faena. Permite inspeccionar en tiempo real y con el sistema energizado bajo carga nominal el estado térmico de los cables Type SHD-GC, alimentadores Type MP-GC, acopladores rápidos y empalmes vulcanizados, identificando resistencias de contacto anormales (efecto Joule) semanas o meses antes de que evolucionen hacia una falla catastrófica.

Física del Diagnóstico: Emisividad y Factores de Corrección

Realizar termografía en minería exige dominar la física radiométrica del entorno. Las lecturas de las cámaras termográficas se ven alteradas si el termógrafo no configura adecuadamente los parámetros de la superficie:

• Ajuste de Emisividad (ε): La cubierta exterior de polietileno clorado (CPE), neopreno o poliuretano (TPU) de un cable minero tiene una alta emisividad (ε = 0.94 a 0.96), lo que permite mediciones de temperatura de superficie sumamente exactas. Sin embargo, las partes metálicas pulidas —como las clavijas de latón o zapatas de cobre en subestaciones— poseen baja emisividad (ε = 0.15 a 0.30) y reflejan la radiación circundante, falseando la lectura. En estos puntos debe aplicarse cinta aislante negra mate o pintura térmica calibrada.
• Fórmula de Corrección de Carga (I_max / I_medida): Si el equipo opera al 50% de su capacidad al momento del escaneo, el sobrecalentamiento medido debe normalizarse a la corriente nominal plena mediante la relación estándar de NETA: ΔT_corregido = ΔT_medido × (I_nominal / I_medida)^1.8. Un punto caliente de 12°C detectado al 50% de carga se transformará en un sobrecalentamiento crítico de más de 40°C cuando la pala eléctrica trabaje a máxima potencia.
• Compensación por Corrientes de Ventilación en Túnel: En interior de mina, el flujo de aire generado por los ventiladores axiales principales (velocidades de 2 a 5 m/s) enfría por convección forzada la superficie de los cables. El termógrafo debe medir la velocidad del aire con un anemómetro y aplicar factores de corrección por viento para no subestimar la temperatura real del conductor interno.

Puntos Críticos de Falla en Circuitos de Potencia Mineros

En los sistemas de distribución eléctrica minera, más del 80% de los puntos calientes identificados por termografía no ocurren en el cuerpo continuo del cable, sino en sus interfaces mecánicas y eléctricas:

Integración de Termografía con Descargas Parciales y Mantenimiento

La termografía infrarroja es un método excelente para detectar anomalías térmicas causadas por paso de corriente (sobrecarga, flojedad o resistencia en contactos de cobre). Sin embargo, las fallas dieléctricas puras —como árboles de agua, microcavidades en el EPR o degradación por efecto corona a gran altitud— no generan calor perceptible en superficie en sus etapas iniciales.

Por esta razón, los programas avanzados de mantenimiento predictivo en minería combinan la termografía periódica (frecuencia mensual o bimensual) con ensayos dieléctricos de descargas parciales en aislamiento de cables mineros y protocolos de inspección y mantenimiento integral de cables mineros. La termografía asegura que las conexiones metálicas y empalmes no sufran degradación térmica, mientras que la prueba de descargas parciales valida la salud microscópica del aislamiento polimérico.

Protocolo de Acción ante Detección de un Hotspot Crítico

Cuando el equipo de mantenimiento detecta una anomalía de Nivel 3 o 4 (ΔT > 21°C), debe aplicarse el siguiente procedimiento estandarizado bajo directrices de NFPA 70B (Standard for Electrical Equipment Maintenance) (sitio externo):

• 1. Notificación Inmediata al Supervisor de Mina: Emitir la orden de trabajo urgente categorizada como Prioridad 1 (seguridad de proceso).
• 2. Desenergización y Bloqueo LOTO: Aplicar protocolo estricto de Bloqueo / Etiquetado (Lockout/Tagout) en la subestación de alimentación aguas arriba, verificando ausencia de tensión y puesta a tierra temporal.
• 3. Desmontaje e Inspección Visual del Componente: Si el punto caliente se ubica en un conector rápido, abrir el acoplador conforme a las prácticas de mantenimiento y acopladores para cables mineros, inspeccionar si hay decoloración por temperatura en el cobre, resortes de contacto vencidos o contaminación con lodo.
• 4. Reparación o Reemplazo: Reemplazar la clavija o ejecutar un nuevo vulcanizado en taller bajo norma, según la guía de reparación y vulcanizado térmico de cables de arrastre.
• 5. Re-escaneo Termográfico de Confirmación: Una vez reenergizado el equipo y estabilizada la carga durante 30 minutos, volver a capturar el termograma para certificar que el ΔT haya descendido a menos de 3°C.
