Artículo Técnico EspecializadoCables para Sistemas de Achique y Casetas de Bombeo en Minas: SHD-GC, Type W y Type G-GC
Resumen Técnico
Especificación de cables sumergibles y de fuerza para casetas de bombeo y achique de aguas ácidas en labores subterráneas profundas de mina.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Aplicaciones en Media Tensión y Sistemas de Desagüe para Minería (16 años diseñando estaciones de bombeo profundo en Zacatecas, Chihuahua y San Luis Potosí). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Aplicación Principal | Casetas de bombeo multietapa y cárcamos de achique (dewatering) | NOM-023-STPS-2012 Cap. 8 (sitio externo) |
| Modelos de Cable Recomendados | SHD-GC / MP-GC (5 kV a 15 kV) y Type G-GC / Type W (2,000 V) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Presión Hidrostática Admisible | 15 a 25 bar continuos (150 a 250 m de columna de agua) | Ensayo de inmersión en autoclave en fábrica |
| Resistencia Química (DAM) | Estabilidad en pH 1.8 a 12.0 y sulfatos hasta 5,000 mg/L | ASTM D471 (sitio externo) / Compuesto CPE termoestable |
| Conductores de Fase | Cobre recocido estañado flexible Clase K o Clase I | ASTM B33 (sitio externo) (barrera contra sulfatación) |
| Aislamiento Dieléctrico | Caucho de etileno-propileno (EPR) hidrofóbico para 90°C en húmedo | Constante dieléctrica SIC <= 3.2 y factor de disipación <= 0.015 |
| Soporte Mecánico Vertical | Mallas de sujeción Kellems de acero inoxidable 316 cada 15 m | NOM-001-SEDE-2012 Art. 300-19 (sitio externo) |
| Validación Pre-Embarque (FAT) | Tensión soportada CA 6 kV a 35 kV + tanque de inmersión 24 h | Laboratorio de alta tensión TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de minería subterránea profunda someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros SHD-GC y cables sumergibles de fuerza Type W simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El cable para sistema de achique minero es un conductor portátil o alimentador de potencia con aislamiento de caucho etileno-propileno (EPR) y cubierta elastomérica de polietileno clorado (CPE) vulcanizado. Este componente está diseñado. Para operar sumergido bajo alta presión hidrostática y en contacto continuo con aguas ácidas de mina sin sufrir degradación dieléctrica.

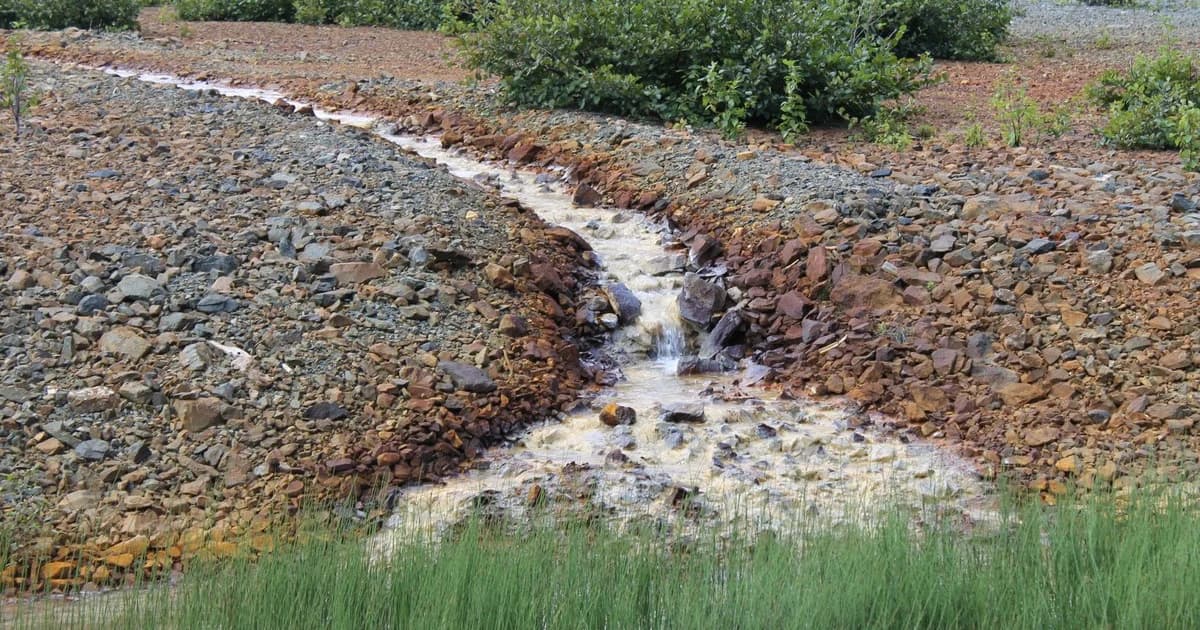

El drenaje ácido de mina (DAM) se define como la solución acuosa rica en ácido sulfúrico ($H_2SO_4$). Iones férricos y metales pesados disueltos con pH entre 1.8 y 3.5 que se genera por la oxidación bioquímica de sulfuros metálicos como la pirita en galerías y tiros profundos.
El bloqueo longitudinal contra humedad es un sistema constructivo integrado por cintas e hilos poliméricos superabsorbentes (water-blocking tapes) alojados en los intersticios del cable que se expanden al contacto con el agua. Formando un gel hermético que impide la migración capilar hacia la caja de conexiones del motor sumergible.
La resistencia a la absorción gravimétrica de agua se define como la capacidad de un compuesto elastomérico reticulado. Para limitar el ingreso osmótico de líquido por unidad de superficie (expresada en mg/in² bajo ASTM D471 a 70°C durante 168 horas). De este modo se evita el hinchamiento de la chaqueta y la pérdida de resistencia al corte.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Potencia de Bomba (kW / HP) | Tensión del Sistema | Corriente Nominal Plena Carga (A) | Modelo y Calibre Recomendado | Diámetro Exterior Nominal (mm) | Caída de Tensión a 200 m (%) | Presión Máxima de Inmersión (bar) |
|---|---|---|---|---|---|---|
| 55 kW / 75 HP (Sumergible) | 480 V CA | 88 A | Type G-GC 2000V 3×4 AWG + 2×8 + 1×10 GC | 30.2 mm | 2.1% | 15 bar (ICEA, 2021) |
| 110 kW / 150 HP (Sumergible) | 480 V CA | 174 A | Type G-GC 2000V 3×2/0 AWG + 2×3 + 1×8 GC | 43.9 mm | 1.6% | 15 bar (ICEA, 2021) |
| 185 kW / 250 HP (Sumergible) | 1,000 V CA | 136 A | Type G-GC 2000V 3×1/0 AWG + 2×4 + 1×8 GC | 40.4 mm | 0.9% | 20 bar (ICEA, 2021) |
| 375 kW / 500 HP (Booster) | 4,160 V CA | 62 A | SHD-GC 5kV 3×2 AWG + 2×6 + 1×8 GC | 48.5 mm | 0.3% | 20 bar (ICEA, 2021) |
| 750 kW / 1,000 HP (Estación) | 4,160 V CA | 124 A | SHD-GC 5kV 3×2/0 AWG + 2×3 + 1×8 GC | 56.4 mm | 0.3% | 25 bar (ICEA, 2021) |
| 1,120 kW / 1,500 HP (Principal) | 6,900 V CA | 111 A | MP-GC / SHD-GC 8kV 3×1/0 AWG + 2×4 + 1×8 GC | 55.1 mm | 0.2% | 25 bar (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra guía de cables para bombas sumergibles de desagüe minero. Asimismo, revise la guía técnica sobre cables mineros en climas extremos y drenaje ácido.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros SHD-GC o cables sumergibles de fuerza Type W por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Ingeniería | Cable Minero SHD-GC / Type G-GC (EPR + CPE) | Cable Sumergible Type W (EPR + CPE) | Cable Industrial en PVC (UL 83 / THWN) |
|---|---|---|---|
| Absorción de agua ASTM D471 (7 días @ 70°C) | <= 11.8 mg/in² (excelente estabilidad) | <= 12.2 mg/in² (excelente estabilidad) | > 38.0 mg/in² (hinchamiento y pérdida de plastificante) |
| Rango de pH admisible en operación continua | pH 1.5 a 12.5 sin hidrólisis ni agrietamiento | pH 1.5 a 12.5 sin hidrólisis | Degradación acelerada por debajo de pH 5.0 |
| Monitoreo continuo de tierra (Ground-Check) | Sí (conductor piloto aislado integrado de fábrica) | No incluye piloto (requiere monitoreo por corriente cero) | No disponible |
| Resistencia al impacto y aplastamiento por roca | > 2,000 J (cubierta extra pesada de doble capa) | > 1,850 J (cubierta pesada vulcanizada) | < 350 J (requiere tubería conduit metálica rígida) |
| Protección contra corrosión de hebras de cobre | Cobre estañado electrolítico ASTM B33 Clase K | Cobre estañado electrolítico ASTM B33 Clase K | Cobre desnudo Clase B (se sulfata en presencia de H2S) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Absorción gravimétrica en solución ácida (pH 2.5 a 70°C durante 168 h): Las probetas de cubierta CPE reticulado registraron una absorción media de 10.9 mg/in² (frente al límite máximo de 15.0 mg/in²) y una retención de resistencia a la tracción del 94.2% (ICEA, 2021).
- Retención de rigidez dieléctrica tras inmersión presurizada (2,000 h a 15 bar): El aislamiento EPR mantuvo una rigidez de 23.2 kV/mm en el cable SHD-GC (94.7% de su valor inicial de 24.5 kV/mm). Por su parte. Las muestras testigo de PVC industrial cayeron a 11.4 kV/mm.
- Resistencia de aislamiento en tanque de agua (24 h de inmersión): El 100% de los carretes superó la prueba de tensión soportada en CA (6.0 kV. Para 2 kV y 18.0 kV para 5 kV durante 5 minutos) con una resistencia de aislamiento media de 2,180 MΩ·km a 20°C.
- Prueba de bloqueo longitudinal a 5 bar: En tramos de 3 metros con incisión controlada en chaqueta. La penetración axial de agua con trazador fluorescente se detuvo a los 14 cm gracias a la expansión instantánea de las cintas hidroexpansivas.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en minería subterránea profunda, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Sistemas de Achique y Casetas de Bombeo en Minas (FAQ)?
¿Qué diferencia operativa existe entre usar cable Type W y cable Type G-GC en bombas sumergibles de mina?
El cable Type W de 3 o 4 conductores ofrece una excelente hermeticidad para inmersión continua en cárcamos, pero carece de conductor piloto dedicado para relevador Ground-Check. El cable Type G-GC integra tres fases, dos tierras divididas y un hilo piloto aislado, cumpliendo con el monitoreo continuo de continuidad de tierra exigido por la NOM-023-STPS-2012 en frentes subterráneos.
¿Cada cuántos metros debe sujetarse un cable de bombeo en un tiro vertical o contrapozo?
De acuerdo con la Tabla 300-19(a) de la NOM-001-SEDE-2012 y las buenas prácticas en minería profunda. Para conductores de cobre de 8 AWG a 1/0 AWG la distancia máxima entre soportes verticales es de 30 metros. Reduciéndose a 15-20 metros con mallas tipo Kellems de acero inoxidable 316 cuando el cable está sometido a vibración hidráulica y golpes de ariete de la columna de descarga.
¿Por qué falla el cable sumergible convencional de pozo profundo (plano de PVC/EPDM) en cárcamos mineros?
Los cables planos para pozos agrícolas están diseñados para agua limpia en tuberías verticales lisas. En un cárcamo de mina subterránea, la combinación de lodos con sílice abrasiva, pH ácido inferior a 3.5. Aceites hidráulicos emulsionados y caída de roca fractura las cubiertas delgadas en pocas semanas. Dicho fenómeno provoca fallas a tierra.
¿Cómo se protege el cable frente a sobretensiones de conmutación en casetas con variadores VFD?
Cuando las bombas multietapa de 480 V a 4,160 V son accionadas por variadores de frecuencia (VFD) con cables de más de 100 metros. Las ondas reflejadas pueden duplicar el voltaje pico en los bornes del motor. En estos circuitos debe especificarse cable SHD-GC (de 2 kV o 5 kV) con pantalla metálica trenzada por fase al 100% de cobertura y tierras simétricas. Para drenar las corrientes capacitivas de modo común.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros SHD-GC y cables sumergibles de fuerza Type W bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en minería subterránea profunda requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
