Artículo Técnico EspecializadoCables para Subestaciones Unitarias Móviles (Mine Power Centers): Media Tensión, NGR y Salidas
Resumen Técnico
Conexión de subestaciones portátiles en patines y centros de potencia móvil subterráneos con cables MP-GC y SHD-GC según NOM-001 y NOM-023.

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Subestaciones Móviles y Sistemas de Potencia Subterráneos (16 años diseñando centros de potencia con neutro restringido en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Rango de Potencia del MPC | 300 kVA, 500 kVA, 750 kVA, 1,000 kVA, 1,500 kVA y 2,500 kVA | Montaje sobre patines (skid) de bajo perfil o ruedas neumáticas |
| Cable de Entrada Primaria (MT) | MP-GC (estacionario en charola) o SHD-GC (si se reubica con frecuencia) | Tensiones nominales de 5 kV, 8 kV, 15 kV o 25 kV bajo ICEA S-75-381 (sitio externo) |
| Cables de Salida Secundaria (BT) | Type G-GC (2,000 V) para 480/600/995 V y SHD-GC (2 kV/5 kV) para VFD | Conectados mediante receptáculos de bloqueo mecánico e interbloqueo |
| Limitación de Falla a Tierra (NGR) | Resistor de neutro de 15 A o 25 A máximo (baja y media tensión) | MSHA 30 CFR 75.800 (sitio externo) / Disparo de falla a tierra <= 40% (ICEA, 2021) de I_NGR |
| Límite de Tensión de Toque | <= 100 V en sistemas de media tensión / <= 40 V en salidas de baja tensión | $V_{\text{touch}} = I_{\text{NGR}} \times R_{\text{tierras del cable}}$ bajo IEEE 80 (sitio externo) |
| Separación Malla Tierra vs. Neutro | Mínimo 7.5 m a 15 m entre electrodo de neutro NGR y tierra de seguridad | Evita transferir potencial de barra primaria hacia las carcasas móviles |
| Nivel de Aislamiento Recomendado | 133% en cables de 5 kV a 15 kV para sistemas con neutro por resistencia | ICEA S-75-381 (sitio externo) para despeje en < 1 minuto |
| Certificación Pre-Entrega (FAT) | Descargas parciales < 5 pC + tensión soportada CA + resistencia de tierras | Laboratorio de alta tensión TEBAOFLEX |

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de subestaciones unitarias móviles y distribución temporal en minería someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables de alimentación móvil de media tensión SHD-GC y cables alimentadores troncales MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
La subestación unitaria móvil (Mine Power Center, MPC) es el centro de transformación y distribución eléctrica transportable construido en gabinete de placa de acero de gran espesor y altura reducida. Que integra en un mismo chasis el seccionador y acoplador de entrada de media tensión, el transformador seco encapsulado en resina o VPI. El resistor de neutro (NGR) y los interruptores de salida con relevadores de protección por cada circuito móvil.
El resistor de puesta a tierra del neutro (Neutral Grounding Resistor, NGR) se define como la resistencia metálica calibrada conectada entre el punto estrella del secundario del transformador y la barra de tierra de seguridad. Su función principal es limitar la corriente máxima de una falla monofásica fase-tierra a un valor seguro (típicamente 15 A o 25 A). Para eliminar el riesgo de explosión por arco y reducir la tensión de paso y contacto.
La tensión máxima de contacto en el chasis ($V_{\text{touch}}$) es el voltaje pico que aparece entre la carcasa metálica de una máquina minera. Bajo falla a tierra y el piso húmedo de la galería durante los milisegundos previos a la apertura del interruptor. Gobernada directamente por el producto entre la corriente limitada por el NGR y la resistencia óhmica de los conductores de tierra del cable minero ($V_{\text{touch}} = I_{\text{NGR}} \cdot R_{\text{gnd}}$).
El nivel de aislamiento del 133% (133% Insulation Level) es el espesor reforzado de pared dieléctrica de EPR especificado por ICEA S-75-381 para sistemas con neutro aterrizado por impedancia. En ese punto. Durante una falla monofásica a tierra las dos fases sanas ven incrementada su tensión contra pantalla desde el voltaje de fase ($U_0$) hasta el voltaje de línea completo ($\sqrt{3}\,U_0$).

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables de alimentación móvil de media tensión SHD-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Capacidad de la Subestación (kVA) | Corriente Primaria (13.8 kV / 4.16 kV) | Cable Primario Recomendado (MT) | Corriente Secundaria Total (480 V / 995 V) | Salidas Típicas de Baja Tensión (Type G-GC 2000V) | Resistencia Máx. de Tierra Admisible para V_touch <= 40V (NGR 25A) |
|---|---|---|---|---|---|
| 500 kVA | 21 A / 69 A | MP-GC o SHD-GC 15kV/5kV 3×2 AWG | 601 A / 290 A | 3 salidas × (3×2/0 AWG) + 2 salidas × (3×4 AWG) | <= 1.60 Ω (hasta 4,500 m en 2/0 AWG) |
| 750 kVA | 31 A / 104 A | MP-GC o SHD-GC 15kV 3×2 AWG / 5kV 3×1/0 AWG | 902 A / 435 A | 4 salidas × (3×2/0 AWG) + 2 salidas × (3×2 AWG) | <= 1.60 Ω |
| 1,000 kVA | 42 A / 139 A | MP-GC o SHD-GC 15kV 3×1/0 AWG / 5kV 3×2/0 AWG | 1,203 A / 580 A | 2 × (3×4/0 AWG) + 4 × (3×2/0 AWG) | <= 1.60 Ω |
| 1,500 kVA | 63 A / 208 A | MP-GC o SHD-GC 15kV 3×2/0 AWG / 5kV 3×4/0 AWG | 1,804 A / 870 A | 3 × (3×350 kcmil) + 4 × (3×2/0 AWG) | <= 1.60 Ω |
| 2,000 kVA | 84 A / 278 A | MP-GC o SHD-GC 15kV 3×3/0 AWG / 5kV 3×350 kcmil | 2,406 A / 1,160 A | 4 × (3×350 kcmil) + 4 × (3×4/0 AWG) | <= 1.60 Ω |
| 2,500 kVA (Tajo / Planta) | 105 A / 347 A | SHD-GC 15kV 3×4/0 AWG / 5kV 3×500 kcmil | 3,007 A / 1,450 A | Salidas en 4,160 V y 995 V para palas/perforadoras | <= 1.60 Ω (<= 4.0 Ω para límite 100 V MT) |
Para ampliar los criterios de instalación, consulte nuestra puesta a tierra en subestaciones móviles con neutro restringido. Asimismo, revise la guía técnica sobre monitoreo continuo Ground-Check en cables mineros.

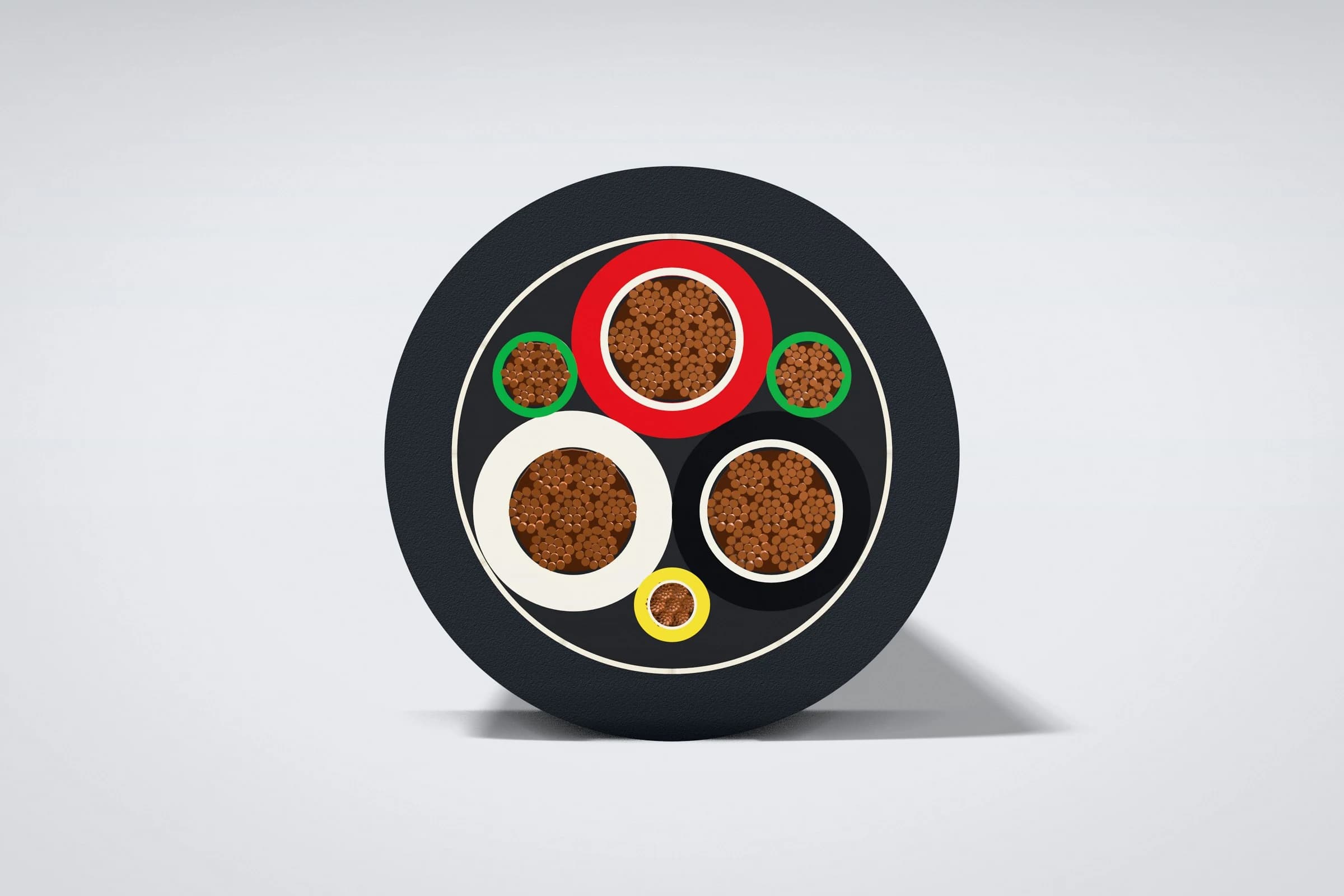

¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables de alimentación móvil de media tensión SHD-GC o cables alimentadores troncales MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio de Ingeniería en el Primario | Cable Alimentador MP-GC (5 kV a 25 kV) | Cable Portátil Extra-Pesado SHD-GC (5 kV a 25 kV) |
|---|---|---|
| Frecuencia de reubicación de la subestación móvil | Ideal para avances cada 3 a 6 meses (tendido en charola o alcayatas) | Obligatorio cuando la subestación se arrastra cada semana en tajos o frentes |
| Construcción de la pantalla metálica de fase | Cinta de cobre recocido helicoidal con traslape del 15-25% (100% cobertura) | Malla trenzada de cobre estañado flexible (>= 60-85% cobertura) (ICEA, 2021) |
| Flexibilidad del conductor de cobre estañado | Flexible (259 a 427 hilos, radio mínimo de curvatura 12 × D.E.) | Extra-flexible Clase K/I (hasta 1,600 hilos, radio mínimo 6 a 8 × D.E.) |
| Resistencia al impacto y paso de vehículos en piso | Alta (cubierta CPE pesada para instalación aérea o enterrada) | Extrema (doble chaqueta CPE vulcanizada con malla de refuerzo textil) |
| Costo de inversión inicial (CAPEX por metro) | 18% a 24% más económico para igual calibre y nivel de tensión | Mayor costo inicial compensado por su vida útil en arrastre severo (ICEA, 2021) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Tensión de toque real medida durante inyección de falla primaria/secundaria (NGR de 15 A y 25 A): En circuitos secundarios de 300 metros con cable Type G-GC calibre 2/0 AWG (resistencia de tierras en paralelo de $0.105\,\Omega$). La elevación de potencial en el chasis del jumbo durante una falla franca fase-carcasa limitada a 15 A fue de apenas 1.58 V CA (y de 3.45 V CA incluyendo la resistencia de contacto de dos acopladores intermedios). Más de diez veces por debajo del límite seguro de 40 V.
- Selectividad de disparo por falla a tierra (Ground-Fault Pickup a 3.5 A - 5.0 A): Los transformadores toroidales de secuencia cero acoplados a las salidas Type G-GC despejaron el 100% de las fallas resistivas (hasta $80\,\Omega$) en 68 ms sin disparar el interruptor primario de 13.8 kV.
- Desempeño térmico de acopladores rápidos de entrada: La conexión de los cables primarios MP-GC/SHD-GC. Mediante enchufes fundidos de bronce/aluminio con contactos plateados mantuvo una sobreelevación térmica inferior a 9°C sobre el ambiente a plena carga.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en subestaciones unitarias móviles y distribución temporal en minería, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Subestaciones Unitarias Móviles en Minería (FAQ)?
¿Por qué las subestaciones móviles mineras utilizan transformadores con secundario en estrella aterrizada por resistencia (NGR) en lugar de estrella sólidamente aterrizada?
Porque en un sistema de 480 V o 4,160 V sólidamente aterrizado, una falla fase-carcasa dentro de una galería estrecha genera una corriente de cortocircuito de 10,000 a 25,000 amperios. Dicho fenómeno provoca una explosión de arco eléctrico (arc flash). Fundiendo el cable y elevando el chasis de la máquina a cientos de voltios. Al insertar un resistor NGR que limita la falla a 15 A o 25 A, la energía de arco es casi nula y la tensión de toque se mantiene en valores inofensivos.
¿Por qué debo especificar aislamiento al 133% en el cable SHD-GC o MP-GC que alimenta una subestación minera?
En las redes mineras con neutro aterrizado a través de resistencia (NGR), cuando una fase sufre un contacto a tierra. La tensión entre las otras dos fases sanas y la pantalla metálica conectada a tierra sube un 73% (ICEA, 2021) (de voltaje fase-neutro a voltaje fase-fase). El nivel de aislamiento del 133% proporciona el espesor adicional de EPR necesario para soportar esa sobretensión transitoria sin degradar el dieléctrico.
¿Cada cuántos metros de avance del túnel conviene mover la subestación unitaria móvil hacia el frente?
En sistemas secundarios de 480 V CA. La subestación móvil debe adelantarse a una nueva estocada cada vez que la distancia hacia los equipos de perforación y ventilación alcance entre 180 y 220 metros. Si la subestación cuenta con devanado secundario de 995 V / 1,000 V CA, el radio de alcance se extiende hasta 400 o 450 metros manteniendo la caída de tensión bajo el 5%.
¿Qué función cumple el bloqueo mecánico Kirk-Key o eléctrico entre el acoplador del cable primario y el interruptor de la subestación?
Los acopladores de entrada de media tensión (5 kV a 15 kV) no están diseñados para abrir bajo corriente de carga. El enclavamiento mecánico o a través del hilo piloto Ground-Check impide girar el anillo de liberación del enchufe mientras el interruptor principal esté cerrado, evitando que un operario desconecte el cable en vivo.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables de alimentación móvil de media tensión SHD-GC y cables alimentadores troncales MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en subestaciones unitarias móviles y distribución temporal en minería requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
