Cables para Sistemas de Tajo Largo y Rozadoras en Minería

En los métodos de explotación subterránea continua —particularmente en la cuenca carbonífera de Coahuila y en operaciones de minerales no metálicos como potasa y yeso—, los frentes de tajo largo (longwall mining) y las rozadoras o minadores continuos (continuous miners) representan las máquinas de arranque más potentes y de mayor productividad unitaria. Un frente de tajo largo moderno puede concentrar más de 2,500 kW de potencia eléctrica en movimiento simultáneo entre la cizalladora de carbón (shearer), el transportador blindado de frente (AFC - Armored Face Conveyor) y las bombas electrohidráulicas de las pilas de sostenimiento.

Bajo este régimen de corte continuo, el cable de arrastre y alimentación eléctrica está confinado dentro de una cadena portacables articulada (Bretby tray) que viaja de ida y vuelta a lo largo de un panel de 250 a 400 metros de longitud. Cada carrera impone flexiones en "S" a radios mínimos, tracciones violentas al invertir la marcha y compresión contra las paredes metálicas de la guía, en un ambiente cargado de metano, polvo abrasivo y agua a presión de aspersión.

Dinámica Mecánica en la Cadena Portacables (Bretby Tray)

A diferencia del cable de arrastre convencional utilizado por jumbos o palas de cable que se desplazan libremente sobre el piso rocoso, el cable de una cizalladora de tajo largo o rozadora opera en un sistema cerrado de guiado de eslabones plásticos o metálicos. Las fuerzas destructivas más comunes en este entorno son:

• Flexión cíclica inversa en curvatura forzada: El cable entra y sale del bucle de curvatura miles de veces al día. Para evitar la fatiga y fractura prematura de los hilos de cobre, los conductores de fase deben fabricarse con hilos ultrafinos de cobre estañado de temple suave (Clase H o Clase I según ASTM B172/B174), con más de 1,000 filamentos por fase en calibres 2/0 a 4/0 AWG.
• Torsión helicoidal (Corkscrewing / Efecto sacacorchos): Cuando un cable multicondutor estándar sufre empuje y tracción longitudinal alterna dentro de una bandeja Bretby, los conductores internos tienden a migrar hacia la periferia en espiral, provocando abultamientos localizados ("corkscrewing") que bloquean la cadena portacables y rasgan la cubierta exterior. La solución es incorporar un relleno central de caucho vulcanizado extruido a alta presión y una malla trenzada de refuerzo de aramida embebida entre dos capas de chaqueta.

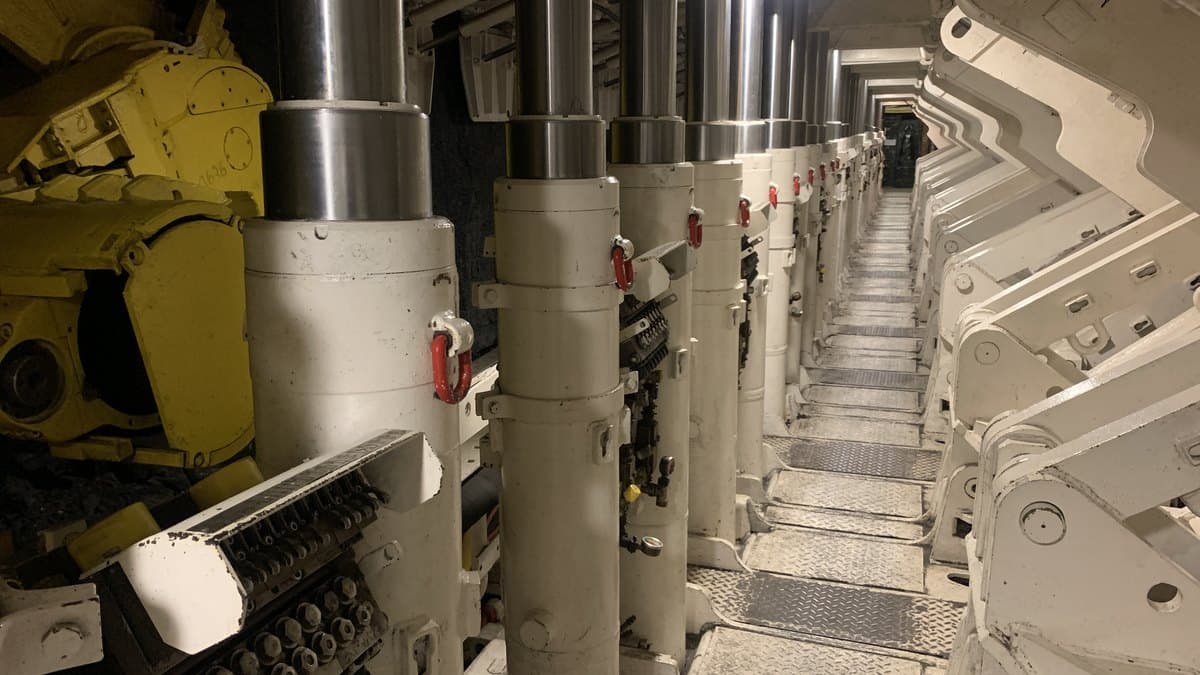

• Aplastamiento por caída de lajas de techo: Aunque el personal trabaja bajo las viseras de los escudos hidráulicos de soporte de techo, la cadena portacables transita contigua al derrumbe inducido (goaf). Impactos de fragmentos de carbón o techo exigen una cubierta con resistencia al desgarro superior a 40 N/mm y dureza Shore A de 85 a 90.

Especificación Técnica del Cable Type SHD-GC Especial para Tajo Largo

Para garantizar la continuidad operativa y prevenir paros imprevistos cuyo costo en un tajo largo supera los $15,000 USD por hora de inactividad, las especificaciones del cable deben cumplir con holgura los estándares ICEA S-75-381 / NEMA WC-58 (sitio externo) y la normativa de seguridad de minas NOM-023-STPS-2012 (sitio externo).

Integración con Variadores y Acopladores Rápidos Antideflagrantes

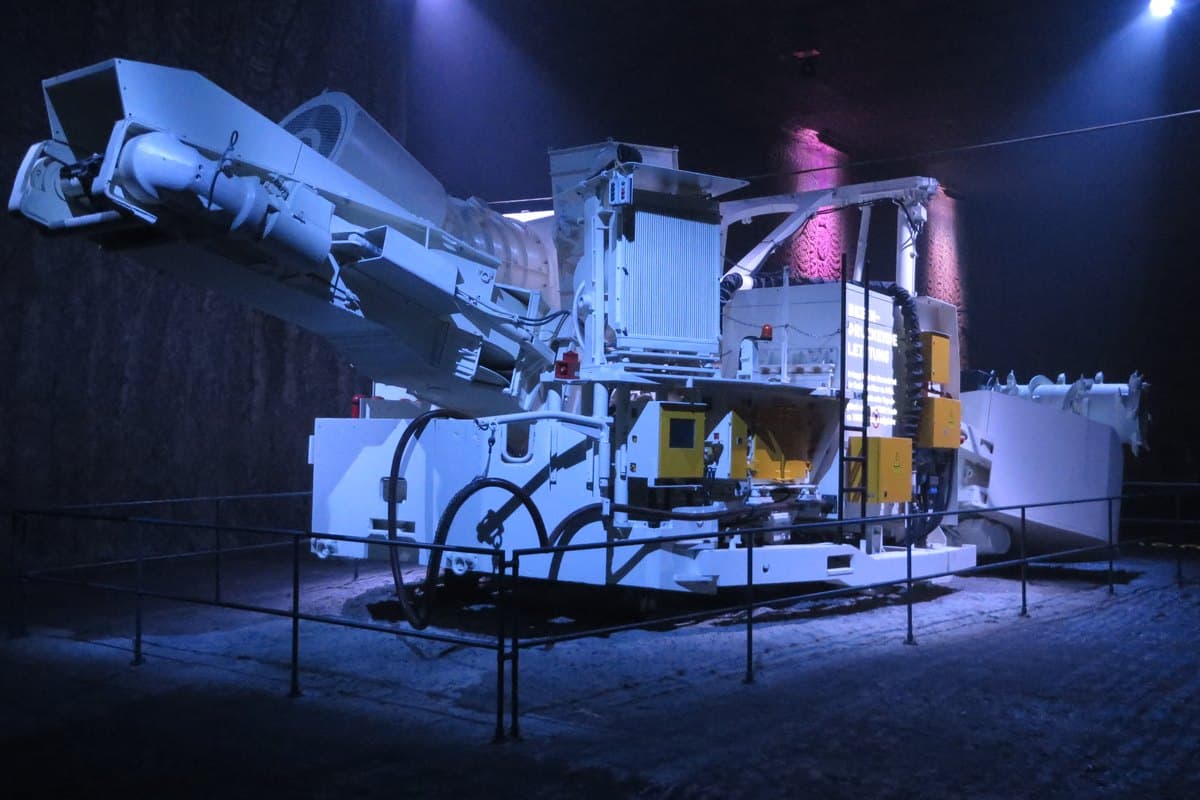

En las rozadoras modernas (como las series Sandvik MH, Joy 14CM o Caterpillar CM), los motores de corte y orugas son gobernados por arrancadores suaves o variadores de frecuencia (VFD). Esta configuración somete al cable a impulsos de conmutación dV/dt severos. Tal como se aborda en nuestra guía sobre cables para variadores de frecuencia en motores mineros, el cable de tajo largo debe presentar simetría geométrica perfecta: los conductores de puesta a tierra se dividen en dos hilos ubicados en intersticios opuestos, equilibrando la inductancia mutua y anulando corrientes circulantes de retorno en cojinetes.

En los extremos del cable, la conexión al centro de transformación móvil y a la caja de acometida de la rozadora se realiza mediante acopladores y conectores rápidos para cables mineros antideflagrantes Clase 3.3 kV o 5 kV con enclavamiento mecánico y piloto integrado. La desalineación o aflojamiento de un solo pin en el acoplador interrumpe el lazo de corriente continua de 24 V del circuito piloto, abriendo el interruptor de vacío en la subestación de frente en menos de dos ciclos eléctricos.

Protocolo de Mantenimiento Preventivo y Retiro de Servicio

La vida útil de un cable de tajo largo en operación intensiva oscila entre 8 y 18 meses, dependiendo del estado de la cadena portacables y la presencia de agua de mina. De acuerdo con la norma NOM-023-STPS-2012 (sitio externo) y las directrices de MSHA para frentes mecanizados (30 CFR § 75.814 (sitio externo)), el departamento eléctrico de la mina debe ejecutar semanalmente:

• Medición de resistencia de aislamiento con Megóhmetro (Hipot / IR): Aplicar 2,500 V CC durante 1 minuto entre fases y respecto a tierra. Toda lectura inferior a 50 MΩ a temperatura de operación exige retiro para vulcanizado en taller especializado, siguiendo las prácticas de reparación y vulcanizado de cables mineros de arrastre.
• Verificación de continuidad y resistencia de los conductores de tierra: La resistencia del circuito de tierra no debe exceder 1.0 Ω a lo largo de toda la extensión del frente.
• Inspección visual de la cubierta cada fin de turno: Verificar que ningún eslabón roto de la cadena Bretby esté comprimiendo o lacerando la chaqueta de TPU.

Para proyectos de equipamiento de nuevos frentes de explotación continua o suministro de repuestos de cables Type SHD-GC de alta flexibilidad para marcas Joy, Caterpillar, Eickhoff o Sandvik, consulte a nuestros ingenieros a través de la sección de contacto para asesoría técnica y cotizaciones de cables de tajo largo.
