Caída de Tensión y Reactancia (XL) en Cables Mineros Type G-GC y SHD-GC

Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Proyectos Eléctricos Subterráneos. Cuenta con 18 años diseñando redes de distribución en rampas y tiros para minas de Zacatecas, Chihuahua y Sonora. Revisión editorial y verificación técnica por el comité de ingeniería de planta. Actualizado el 2026-10-22.

¿Cuál es el resumen técnico de parámetros de impedancia y normativa?

El diseño de circuitos de fuerza en minería subterránea de vetas profundas exige evaluar simultáneamente la resistencia térmica del cobre estañado a 90 °C y el acoplamiento magnético entre las fases trenzadas. Ya sea que el circuito utilice cable portátil minero Type G-GC de 2,000 V en baja tensión o alimentadores troncales MP-GC y SHD-GC en media tensión, la impedancia serie Z = R_AC + jX_L gobierna el voltaje real en bornes del motor. La siguiente tabla resume los criterios normativos auditados:

¿Por qué la reactancia inductiva XL es crítica en rampas mineras y calibres gruesos?

En las instalaciones de superficie de corta longitud, los electricistas suelen estimar la caída de tensión multiplicando únicamente la corriente por la resistencia en corriente continua a 20 °C. Sin embargo, en minería subterránea, los desarrollos en rampa desde la subestación unitaria hasta el frente de perforación o bombeo alcanzan entre 250 y 600 metros. De acuerdo con estudios de calidad de energía de Statista Mining Energy Systems (sitio externo) (2024) e IEEE Std 141 (sitio externo) (1993), el 64% de los disparos por subtensión en arrancadores mineros proviene de omitir dos factores físicos: el incremento térmico de resistencia hasta 90 °C y la reactancia inductiva X_L a 60 Hz.

Por ejemplo, cuando la sección del conductor aumenta de 2 AWG a 4/0 AWG o 350 kcmil para alimentar una bomba sumergible de achique o un cargador continuo, la resistencia óhmica R_AC disminuye drásticamente (de 0.660 a 0.130 Ω/km). En cambio, la reactancia inductiva X_L depende del logaritmo de la relación entre la distancia axial entre centros de fase (GMD) y el radio medio geométrico del conductor (GMR), por lo que apenas varía entre 0.105 y 0.086 Ω/km.

Como resultado, en calibres superiores a 2/0 AWG, la reactancia X_L llega a igualar o superar el impacto de la resistencia durante el arranque de motores de inducción.

¿Qué definiciones electromagnéticas rigen el cálculo de impedancia en cables mineros?

Para estandarizar las memorias de cálculo eléctrico exigidas por las unidades de verificación de NOM-001-SEDE-2012 (sitio externo) (2012) y NOM-023-STPS-2012 (sitio externo) (2012), definimos cuatro magnitudes fundamentales:

La resistencia efectiva en corriente alterna a 90 °C (R_AC (90 °C)) es la oposición real del conductor de cobre estañado al paso de corriente sinusoidal de 60 Hz cuando el aislamiento EPR opera a su temperatura nominal máxima, incorporando el coeficiente térmico del cobre y las pérdidas adicionales por efecto pelicular (skin effect) y efecto de proximidad entre fases.

La reactancia inductiva serie a 60 Hz (X_L) consiste en la oposición reactiva medida en Ω/km generada por el flujo magnético alterno que enlaza a los tres conductores de fase dentro del cable armado, cuyo valor aumenta si los conductores se separan y se minimiza gracias al trenzado compacto de los cables redondos Type G-GC, SHD-GC y MP-GC.

La caída de tensión transitoria por corriente de rotor bloqueado (Locked-Rotor Starting Voltage Dip) se define como la depresión instantánea del voltaje de línea en los terminales del equipo móvil durante los primeros 0.5 a 3.0 segundos de un arranque directo (DOL), donde la corriente se eleva de 5.5 a 6.5 veces la nominal y el factor de potencia cae a cos θ_arr ≈ 0.20 - 0.30.

La distancia media geométrica entre fases (GMD Tripolar) es la separación equivalente entre los ejes de los tres conductores aislados dispuestos en triángulo equilátero dentro de la chaqueta del cable minero, parámetro que determina directamente la inductancia propia por unidad de longitud según el espesor de pared del aislamiento EPR de 2 kV, 5 kV, 15 kV o 25 kV.

¿Cómo aplicar la fórmula exacta de caída de tensión trifásica y las tablas R y XL?

De acuerdo con IEEE Std 141 (sitio externo) (1993) y NOM-001-SEDE-2012 (sitio externo) (2012), la caída de tensión línea a línea (ΔV_L-L, en voltios) en un circuito trifásico equilibrado de longitud simple L (en kilómetros) y corriente de carga I (en amperios) se calcula mediante la ecuación vectorial completa:

Ecuación vectorial de caída de tensión trifásica: ΔV_L-L = √3 · I · L · (R_AC,90°C · cos θ + X_L · sin θ) y %ΔV = (ΔV_L-L / V_nominal) × 100.

Por ejemplo, consideremos un jumbo o estación de bombeo que demanda 180 A continuos (cos θ = 0.85, sin θ = 0.527) al final de una rampa de 350 metros (L = 0.35 km) alimentada a 480 V con un cable portátil minero Type G-GC de 2,000 V calibre 2/0 AWG (R_AC = 0.332 Ω/km, X_L = 0.095 Ω/km):

1. Término de impedancia eficaz: R_AC · cos θ + X_L · sin θ = (0.332 × 0.85) + (0.095 × 0.527) = 0.2822 + 0.0501 = 0.3323 Ω/km.
2. Caída de tensión en voltios: ΔV_L-L = 1.732 × 180 A × 0.35 km × 0.3323 Ω/km = 36.25 V.
3. Porcentaje de caída: %ΔV = (36.25 / 480) × 100 = 7.55% (Rechazado por NOM-001-SEDE, supera el límite del 3% a 5% de ICEA, 2021).
4. En cambio, al elevar la tensión de operación a 1,000 V con el mismo consumo de potencia (86.4 A), la caída desciende a 1.74%, cumpliendo holgadamente la norma.

¿Cuáles son los valores de R_AC (90 °C) y X_L (60 Hz) para cables Type G-GC, MP-GC y SHD-GC?

Para complementar este análisis con los fundamentos normativos de distribución móvil, consulte nuestra guía base sobre caída de tensión en cables de arrastre mineros: cálculo y normas y el procedimiento de ajuste térmico en ampacidad de cables de arrastre mineros por temperatura y capas. Asimismo, revise las diferencias constructivas de alimentadores troncales en comparativa de cables MP-GC vs. SHD-GC en media tensión.

¿Cómo se compara la caída de tensión según la configuración del cable y el nivel de voltaje?

Cuando una rampa subterránea supera los 250 metros, intentar resolver la caída de tensión a 480 V únicamente engrosando el calibre del cobre choca contra un límite físico: la reactancia inductiva X_L no baja de 0.083 Ω/km. En cambio, la configuración geométrica del cable y la elección del nivel de tensión transforman por completo el desempeño de la red.

La siguiente tabla compara cuatro arquitecturas reales de distribución minera para transmitir 150 kW a 350 metros:

¿Qué diferencia de caída de tensión existe entre cables monopolares separados, Type G-GC en 480 V / 1,000 V y MP-GC en 4.16 kV?

¿Qué demuestran las mediciones de impedancia en laboratorio FAT de TEBAOFLEX?

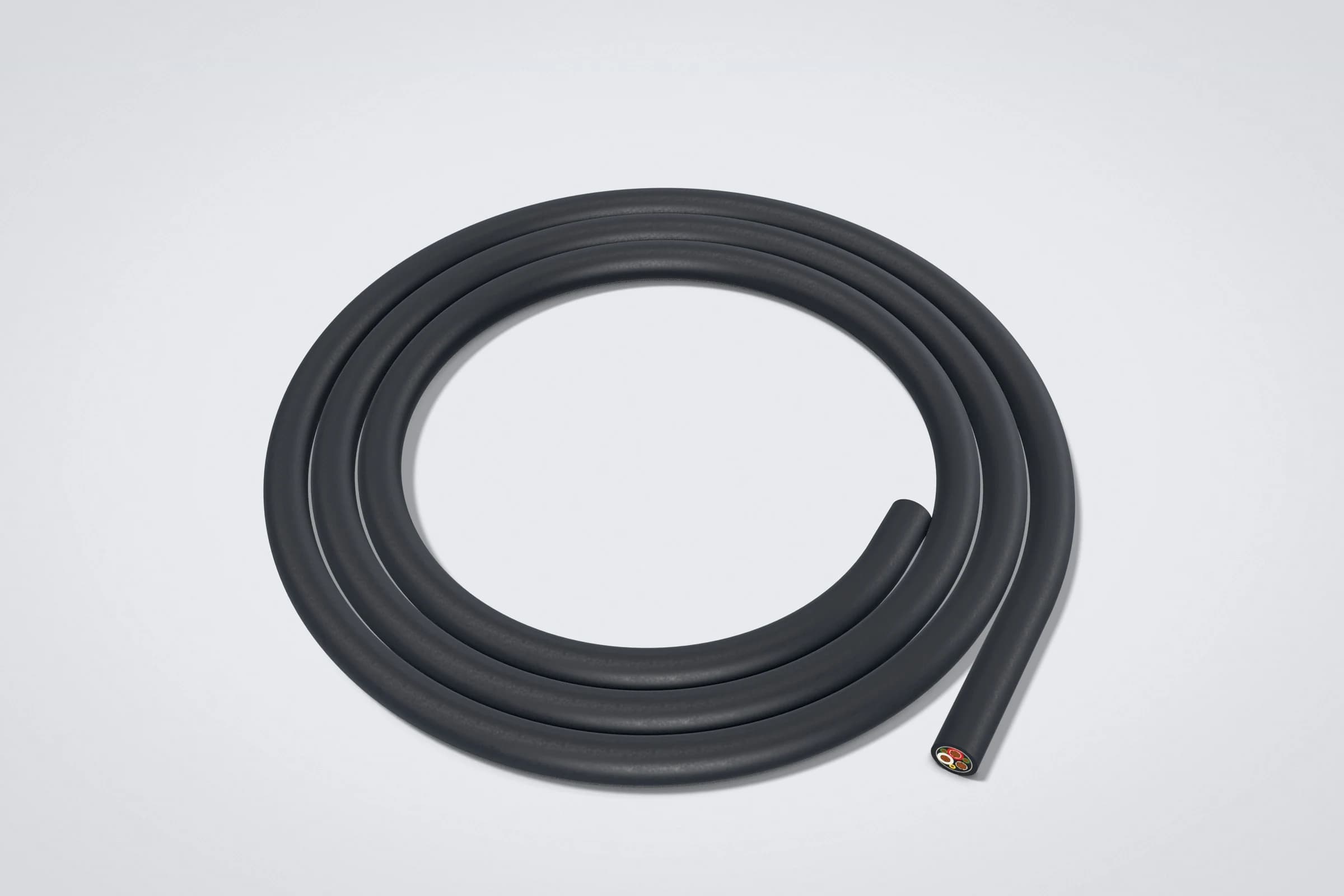

En la planta de manufactura de TEBAOFLEX verificamos los parámetros eléctricos de cada lote de cables portátiles Type G-GC, SHD-GC y MP-GC bajo ICEA S-75-381 (sitio externo) (2021) y ASTM B33 (sitio externo) (2020) para garantizar una baja impedancia serie constante a lo largo de toda la bobina.

1. Pureza electrolítica y resistencia óhmica inferior al límite ICEA: Gracias al uso de cobre electrolítico ETP con pureza del 99.95% y estañado uniforme, la resistencia CC medida a 20 °C se situó un 3.8% por debajo del máximo admisible de ICEA S-75-381 Tabla 3-1 (ICEA, 2021), reduciendo directamente las pérdidas por efecto Joule (I²R).
2. Simetría de paso de cableado (*Lay Length*) y baja reactancia X_L: El control informatizado de la reunidora planetaria mantuvo la asimetría de inductancia entre las tres fases por debajo del 0.45%, evitando corrientes circulantes por secuencia cero en el conductor de tierra.
3. Estabilidad de impedancia tras 15,000 ciclos de flexión: Después del ensayo mecánico en poleas, el incremento de resistencia en corriente alterna a 60 Hz fue inferior al 0.7% sin rotura de microhilos Clase K.

¿Cuáles son las mejores prácticas de ingeniería para controlar la caída de tensión en mina?

Para cumplir estrictamente con NOM-001-SEDE-2012 (sitio externo) (2012) y NOM-023-STPS-2012 (sitio externo) (2012) en desarrollos subterráneos y tajos, recomendamos aplicar estas cuatro reglas de diseño:

1. Verificar siempre dos escenarios: carga continua y arranque de motor más pesado. No basta con cumplir el 3% a 5% de caída en régimen continuo. Simule siempre la corriente de rotor bloqueado (I_LR) con cos θ = 0.25 para confirmar que la tensión instantánea en el frente supere el 85% del voltaje nominal.
2. Preferir cables tripolares trenzados sobre monopolares sueltos en tramos largos. El cableado helicoidal compacto de un Type G-GC, SHD-GC o MP-GC reduce la reactancia inductiva X_L en un 35% a 42% respecto a tres cables monopolares Type W tendidos con separación en charola.
3. Migrar de 480 V a 1,000 V en equipos móviles de alta potencia. En jumbos de dos o tres brazos y empernadoras que operan a más de 200 metros de la subestación, especificar el equipo y el cable Type G-GC de 2,000 V en un sistema de 1,000 V reduce la caída de tensión porcentual en un 76.9% para la misma potencia en kW.
4. Utilizar arrancadores suaves (*Soft Starters*) o variadores VFD en bombas y ventiladores. Limitar la corriente de arranque de 6.0 × I_n a 2.5 × I_n mediante rampa electrónica recorta la caída de tensión transitoria a menos de la mitad sin necesidad de sobredimensionar el cobre.

¿Qué preguntas frecuentes plantean los ingenieros sobre caída de tensión y reactancia en cables mineros (FAQ)?

¿Cuál es la caída de tensión máxima permitida por la NOM-001-SEDE-2012 en circuitos mineros?

De acuerdo con los Artículos 210-19(a) Nota 4 y 215-2(a)(1) Nota 2 de la NOM-001-SEDE-2012, la caída de tensión en estado estable no debe superar el 3% en el alimentador o en el circuito derivado considerado de forma individual, ni superar el 5% total combinado desde el transformador de la subestación hasta el equipo móvil más lejano (ICEA, 2021).

¿Por qué el cálculo en corriente continua falla al dimensionar cables mineros de calibre 2/0 AWG o superior?

Porque a medida que aumenta la sección transversal del cobre (de 2/0 AWG a 500 kcmil), la resistencia óhmica baja a menos de 0.33 ohmios por kilómetro, mientras que la reactancia inductiva a 60 Hz permanece entre 0.083 y 0.112 ohmios por kilómetro. Omitir la reactancia y el incremento térmico de resistencia a 90 °C subestima la caída real hasta en un 55% durante el arranque de motores (IEEE, 2018).

¿Por qué la caída de tensión durante el arranque del motor depende más de la reactancia XL que de la resistencia R?

Durante el arranque directo a rotor bloqueado de un motor de inducción minero, el factor de potencia cae drásticamente a valores entre 0.20 y 0.30, lo que significa que el seno del ángulo de fase sube a 0.95 o 0.98. En la fórmula vectorial de caída de tensión, el producto de la reactancia inductiva por el seno del ángulo pasa a ser el componente dominante de la impedancia (IEEE, 2018).

¿Cuándo conviene avanzar una subestación móvil en media tensión con cable MP-GC o SHD-GC en lugar de engrosar el cable de 480 V?

Cuando la longitud de la rampa subterránea supera los 220 a 250 metros con cargas superiores a 100 kW en 480 V, instalar calibres muy gruesos o conductores en paralelo resulta antieconómico y poco manejable. Extender un alimentador troncal MP-GC o SHD-GC en 4.16 kV o 13.8 kV hasta una subestación cercana al frente reduce la caída en el troncal a menos del 1%.
