Protocolos de Bloqueo LOTO en Cables Eléctricos Mineros

Resumen Técnico

Procedimientos de consignación LOTO, prueba de ausencia de tensión y puesta a tierra temporal en cables de media tensión según NOM-029 y OSHA.

Publicado:15 de junio de 2026Normativa minera aplicable: ICEA S-75-381 / NEMA WC 58 / NOM

En la industria minera, la desconexión, traslado y reparación de cables de potencia en media tensión (4.16 kV a 25 kV) y baja tensión constituyen una de las actividades con mayor riesgo de electrocución, arco eléctrico (arc flash) y atrapamiento. Desconectar un acoplador de media tensión bajo carga o cortar un cable que aún almacena carga electrostática capacitiva puede resultar fatal en fracciones de segundo.

Para salvaguardar la vida de los electricistas y operadores en interior mina y tajos a cielo abierto, la legislación mexicana —mediante la norma NOM-029-STPS-2011 (sitio externo) (Mantenimiento de las instalaciones eléctricas en los centros de trabajo) y la NOM-023-STPS-2012 (sitio externo)— exige la aplicación estricta de las Cinco Reglas de Oro de la seguridad eléctrica y protocolos LOTO (Lockout / Tagout) antes de tocar cualquier conductor en cables SHD-GC y MP-GC.

Nota

Las 5 Reglas de Oro en Cables Mineros de Media Tensión (TL;DR)

1. Desconexión con Corte Visible: Abrir el interruptor automático y extraer o seccionar físicamente el seccionador de aislamiento para crear una separación visual incontrovertible. 2. Bloqueo Mecánico y Señalización (LOTO): Colocar candado de seguridad individual y tarjeta de peligro intransferible en la manija de accionamiento del interruptor. 3. Verificación de Ausencia de Tensión: Comprobar la ausencia de potencial fase por fase mediante un detector de tensión por contacto o capacitivo calibrado y probado antes y después del uso. 4. Puesta a Tierra y en Cortocircuito: Instalar pértigas con equipo de puesta a tierra temporal en ambos extremos del cable para drenar carga y provocar el disparo instantáneo si ocurre energización accidental. 5. Señalización y Delimitación de la Zona: Cordonar el área de trabajo con conos, cintas reflejantes y letreros de advertencia para evitar que vehículos pisen o muevan el tramo desenergizado.

Diagrama Secuencial del Procedimiento LOTO en Minas

El siguiente diagrama de flujo sintetiza la secuencia obligatoria que todo supervisor y técnico electricista debe ejecutar antes de desacoplar o intervenir un cable minero:

Figura 1: Protocolo de 6 etapas que incluye corte de carga, apertura del seccionador visible, bloqueo con candado personal, detector de ausencia de tensión, descarga de capacitancia residual y puesta a tierra temporal.

Un elemento clave de seguridad intrínseca en los cables de arrastre es el lazo de continuidad de tierra analizado en nuestro artículo sobre cables SHD-GC con conductor Ground Check. Si un operario intenta aflojar la tuerca de retención de un acoplador rápido de media tensión acoplado, el pin más corto del Ground Check se desengancha primero, desenergizando el circuito antes de que las fases principales de potencia se separen en el aire.

Peligro Oculto: Carga Capacitiva Residual en Cables Largos

A diferencia de las líneas aéreas desnudas, los cables subterráneos blindados poseen una alta capacitancia entre el conductor de cobre y la pantalla metálica de tierra (típicamente 0.2 a 0.4 µF por kilómetro). Al abrir el interruptor, el cable actúa como un gigantesco condensador cargado a la tensión pico del sistema ((V_{pico} = rac{4160}{sqrt{3}} imes sqrt{2} approx 3,396 ext{ V})):

Riesgos y medidas de control en la consignación de cables mineros
Fase del Protocolo	Riesgo Asociado	Herramienta de Seguridad Requerida	Normativa Aplicable
Apertura del Interruptor	Arco eléctrico por apertura bajo carga	Operación remota o pértiga con traje Arc Flash NFPA 70E	NOM-029-STPS / NFPA 70E
Bloqueo LOTO	Reenergización no autorizada por terceros	Aldaba múltiple, candado dieléctrico personal y tarjeta LOTO	OSHA 1910.147 / NOM-004-STPS
Prueba de Ausencia de Tensión	Tensión viva por retorno o falso corte	Detector de tensión acoplado a pértiga dieléctrica certificada	NOM-029-STPS Sección 8
Descarga y Puesta a Tierra	Shock por energía capacitiva acumulada	Pértiga de descarga con resistencia amortiguadora y cables de tierra	IEEE Std 510 / NOM-023-STPS
Desconexión de Acoplador	Presencia de agua corrosiva o arco residual	Guantes dieléctricos clase 4 y verificación del Ground Check	NOM-023-STPS Art. 22

Puesta a Tierra y Coordinación con Subestaciones

Para que el protocolo LOTO sea efectivo, las cuadrillas deben coordinar la consignación con los operadores de la subestación subterránea. El sistema de puesta a tierra temporal debe conectarse firmemente a la barra equipotencial de la mina, cuya resistencia debe supervisarse conforme a las pautas de nuestra guía de puesta a tierra por resistencia en subestaciones mineras.

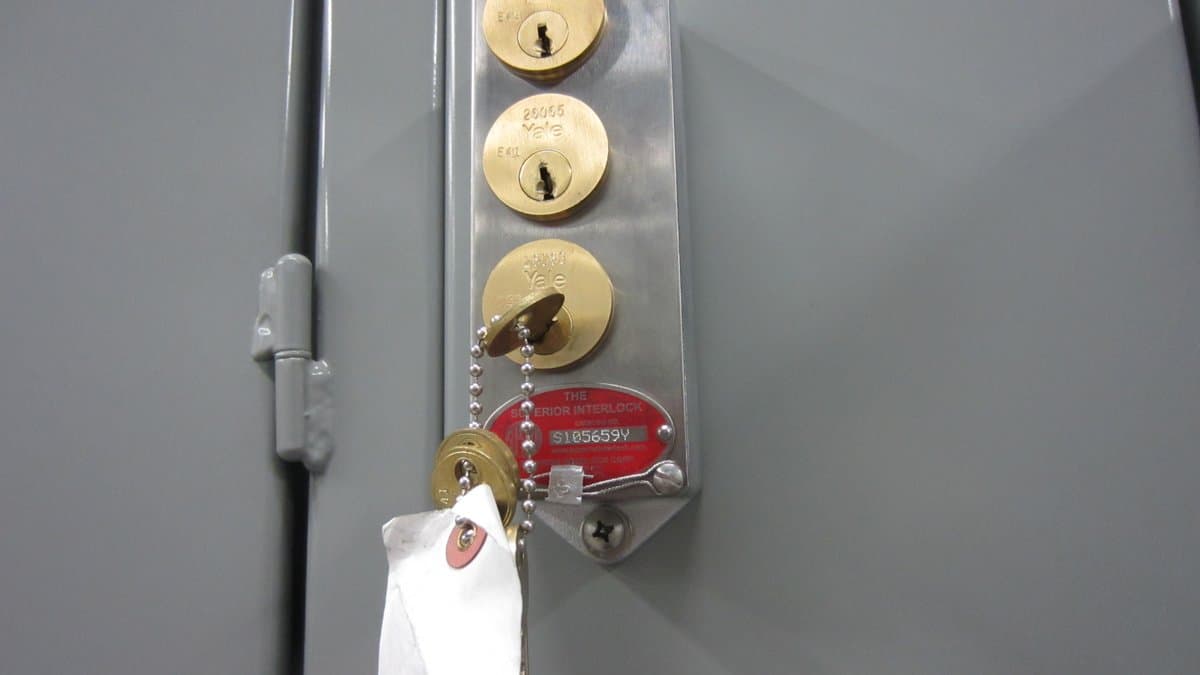

Figura 2: Dispositivos de bloqueo múltiple con código de colores por cuadrilla para garantizar consignación inviolable de alimentadores en interior mina.

Al finalizar la intervención de empalme o acoplado, y antes de retirar los candados LOTO, se recomienda efectuar una prueba rápida de resistencia de aislamiento con megóhmetro para confirmar la ausencia de cortocircuitos francos provocados por herramientas olvidadas o humedad atrapada, según los métodos de nuestra publicación sobre descargas parciales y aislamiento en cables mineros.

Precaución

Prohibición Absoluta de Puentear Dispositivos LOTO

Queda terminantemente prohibido retirar el candado o tarjeta de un compañero ausente sin la autorización expresa y escrita del Superintendente General de Mina y el Gerente de Seguridad, previa inspección física completa del circuito conforme a la NOM-029-STPS-2011.

Para conocer nuestros acopladores de desconexión rápida con enclavamiento de seguridad y cables mineros blindados SHD-GC y MP-GC, visite la sección de seguridad eléctrica en minería y prevención de riesgos o consulte a nuestro departamento de soporte en contacto para asesoría en seguridad eléctrica minera.
