Artículo Técnico EspecializadoCables para Minería Subterránea: Guía de Selección para Jumbos, Scoops LHD y Equipos de Frente en México
Resumen Técnico
Guía técnica de cables para jumbos y scoops LHD en minas de México: Type G y G-GC 2kV de alta tracción con suministro directo de fábrica. ¡Cotice hoy!
Nota
Resumen Ejecutivo (Puntos Clave para Decisión de Compra)
1. El Entorno Operativo Subterráneo en México: Geología, Humedad y Esfuerzo Severo
La minería subterránea en México concentra metales preciosos y polimetálicos en Zacatecas, Durango, Chihuahua y Guanajuato, imponiendo condiciones críticas. En galerías estrechas, los conductores de arrastre descansan sobre roca cortante bajo cuatro factores:
- Agua y lodos ácidos: Fluidos con pH de 2.5 a 4.5 que aceleran la corrosión del cobre ante cualquier corte.
- Impacto mecánico: Desprendimiento imprevisto de fragmentos rocosos desde la corona y hastiales.
- Pellizco por rodadura: Neumáticos de 15 a 20 toneladas en cruceros estrechos con riesgo continuo de aplastamiento.
- Calor confinante: Temperaturas de roca virgen sobre 35 °C que limitan la refrigeración natural del conductor.
Frente a estas condiciones, las faenas requieren cables bajo ICEA S-75-381 y MSHA con cubiertas termoestables de alta resistencia a abrasión y tracción dinámica.

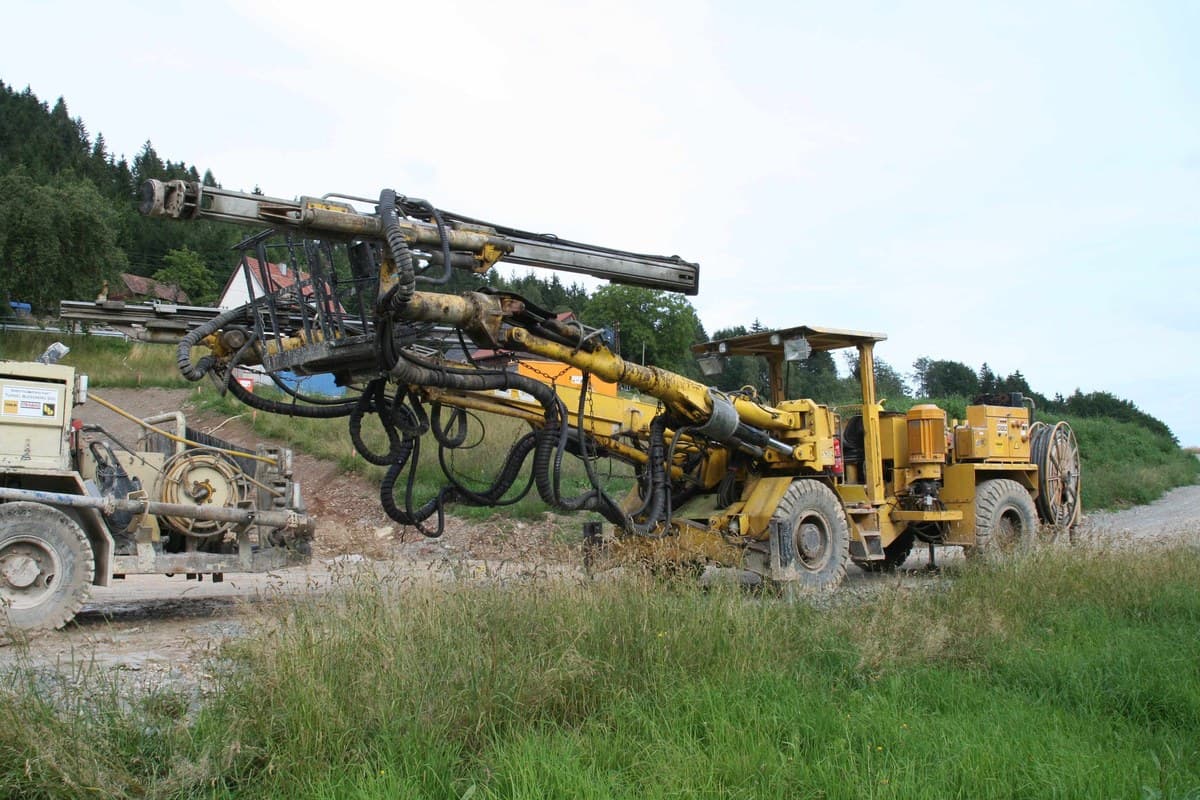

2. Jumbos de Perforación y Empernadores: Requerimientos Técnicos del Frente
Los jumbos frontoneros y empernadores perforan e instalan anclajes con unidades electrohidráulicas de 55 kW a 150 kW (75-200 HP) a 460 V, 575 V o 1,000 V CA.
2.1 Cinemática del Cable en Jumbos
El ciclo es semi-estacionario: el equipo se traslada al frente y se conecta al centro de carga a 60-120 metros. El cable yace en piso húmedo durante 2 a 4 horas de perforación, soportando lodos y vibraciones. Al concluir, el tambor hidráulico recoge el cable a velocidad controlada.
2.2 Especificación Estándar: Type G-GC 2 kV
El cable estándar para jumbos y empernadores es el Type G-GC 2 kV:
- Conductores flexibles Clase I: Cobre electrolítico estañado con cordones delgados para alta flexibilidad.
- Aislamiento EPR termoestable: Régimen continuo a 90 °C y sobrecarga a 130 °C con gran rigidez dieléctrica.
- Dos tierras y un Ground Check: Las tierras proveen baja impedancia de retorno, mientras el hilo Ground Check amarillo cierra el lazo del monitor piloto. Si el cable se corta o estira, el relevador desenergiza el circuito en menos de 100 ms.
Los calibres más utilizados son 3x2 AWG Type G-GC (55-75 kW) y 3x1/0 AWG Type G-GC (90-110 kW o tiros mayores a 100 m).

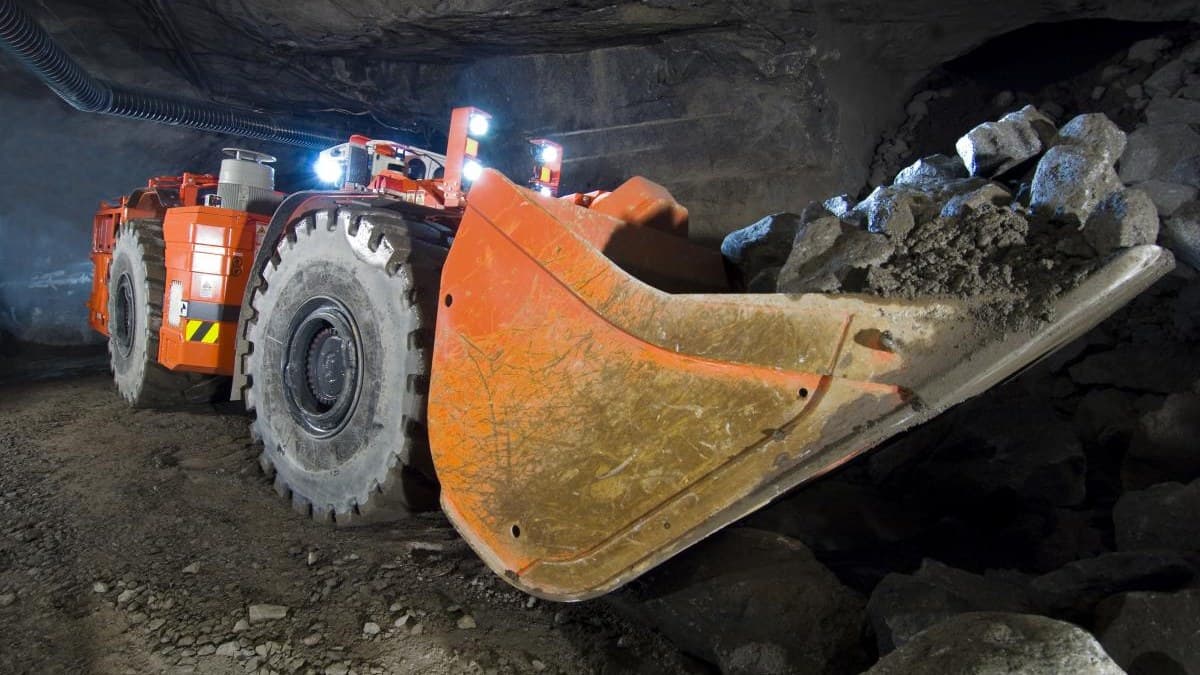

3. Scoops LHD y Camiones Subterráneos: El Desafío del Enrollado Dinámico
El Scoop LHD eléctrico (Sandvik LH514E, Cat R1700 XE) representa el régimen más severo, acarreando 10-14 t de mineral en ciclos continuos cada 3 a 5 minutos.
3.1 Mecanismos de Daño en Carretes Reeling
El tambor de enrollado automático mantiene una tracción de 2 kN a 4.5 kN. Los esfuerzos críticos comprenden:
- Flexión reversible constante: Paso rápido por poleas guía y rodillos oscilantes en el chasis.
- Torsión mecánica: Giros en cruceros que inducen deformación helicoidal en los conductores (bird-caging).
- Pellizco por neumático: Aplastamiento por las ruedas del propio equipo en curvas cerradas.
- Calor en capas superpuestas: El tambor confina hasta cuatro capas de cable energizado bajo plena carga.
4. Comparativa Constructiva: Type G vs. Type G-GC para Minería Subterránea
Ambos cables operan a 2,000 V bajo ICEA S-75-381 / NEMA WC 58, pero atienden esquemas de protección distintos:
- Type G (3 Fases + 3 Tierras): Tres fases EPR y tres tierras desnudas simétricas. Excelente balance para bombas sumergibles y ventiladores.
- Type G-GC (3 Fases + 2 Tierras + 1 Ground Check): Sustituye una tierra por un conductor aislado piloto (8 o 10 AWG). Imprescindible en jumbos y scoops para supervisión continua de tierra.
| Parámetro Constructivo | Type G 2 kV | Type G-GC 2 kV | Impacto en Mina Subterránea |
|---|---|---|---|
| Tensión Nominal | 2,000 V | 2,000 V | Apto para 460 V, 575 V y 1,000 V |
| Fases de Potencia | 3 (Cobre estañado Clase I) | 3 (Cobre estañado Clase I) | Idéntica capacidad de conducción |
| Tierras Físicas | 3 simétricas desnudas | 2 en intersticios | Cumplen retorno normativo NOM |
| Conductor Ground Check | No incluye | 1 aislado (color amarillo) | Monitoreo piloto continuo de tierra |
| Disparo ante Falla | Por sobrecorriente a tierra | Instantáneo al abrir lazo piloto | Evita energización del chasis |
| Uso Principal | Bombas de achique y ventilación | Jumbos, Scoops LHD, Bolters | Protección de vida para operadores |
Para más detalles, revise nuestra comparativa entre Type W, Type G y Type G-GC.
5. Matriz de Selección Técnica para Maquinaria Subterránea en México
La siguiente matriz resume los calibres recomendados para las flotas subterráneas en México:
| Equipo Minero | Modelos de Referencia | Tensión | Cable Recomendado | Calibre Típico | Longitud Carrete |
|---|---|---|---|---|---|
| Jumbo Frontonero (2 Brazos) | Epiroc Boomer 282 / Sandvik DD421 | 460 V / 1 kV | Type G-GC 2 kV | 3x2 a 3x1/0 AWG | 80 a 120 m |
| Jumbo Frontonero (1 Brazo) | Resemin Muki / Sandvik DD211 | 460 V | Type G-GC 2 kV | 3x4 a 3x2 AWG | 60 a 90 m |
| Scoop LHD Eléctrico (10-14 t) | Sandvik LH514E / Cat R1700 XE | 1 kV / 2 kV | Type G-GC Heavy-Duty | 3x2/0 a 3x4/0 AWG | 150 a 250 m |
| Scoop LHD Compacto (3.5-6 t) | Aramine L150 / DUX P1 | 460 V / 575 V | Type G-GC 2 kV | 3x1 a 3x2/0 AWG | 100 a 150 m |
| Empernador / Bolter | Epiroc Boltec / Sandvik DS412 | 460 V / 575 V | Type G-GC 2 kV | 3x4 a 3x2 AWG | 80 a 100 m |
| Desatador Mecanizado (Scaler) | Normet Scamec / DUX Scaler | 460 V / 1 kV | Type G-GC 2 kV | 3x2 a 3x1 AWG | 75 a 110 m |
| Bomba Achique de Frente | Flygt 2151 / Grindex Minex | 460 V | Type W 2 kV / Type G | 4x4 a 3x2 AWG | 50 a 100 m |
6. Cálculos Críticos: Desclasificación por Capas y Caída de Tensión
Determinar el calibre únicamente por ampacidad al aire libre genera sobrecalentamientos en tambores y disparos en frentes de avance.
6.1 Desclasificación Térmica por Capas en Tambores
El efecto Joule acumulado en carretes exige aplicar factores de corrección conforme a ICEA S-75-381 / IEEE Std 1242:
| Número de Capas en el Tambor | Factor de Corrección (Fc) | Capacidad Efectiva (Cable 2/0 AWG, 222 A Nom) |
|---|---|---|
| 1 Capa (Tendido desenrollado) | 0.85 | 188.7 A |
| 2 Capas superpuestas | 0.65 | 144.3 A |
| 3 Capas superpuestas | 0.56 | 124.3 A |
| 4 Capas superpuestas | 0.50 | 111.0 A |
Precaución
Criterio de Ingeniería en Tambores
6.2 Caída de Tensión en Tiros Largos
Bajo NOM-001-SEDE-2012, la caída de tensión máxima es del 5%. A 460 V, un jumbo de 75 kW a 150 m con calibre 4 AWG genera caída del 7.2%, exigiendo calibre 2 AWG o 1/0 AWG.
7. Protocolos de Seguridad y Normativa: NOM-023-STPS y MSHA
El marco regulatorio mexicano para minas subterráneas demanda controles rigurosos:
7.1 NOM-023-STPS-2012 (Seguridad en Minas Subterráneas)
- Cubiertas de alta resistencia: Se prohíben empalmes improvisados con cinta común en frentes de avance.
- Inspección pre-turno: Revisión visual diaria de la cubierta antes de iniciar labores (consulte nuestra guía de inspección y mantenimiento de cables mineros).
- Monitoreo continuo de tierra: En tensiones sobre 300 V, es mandatorio circuito piloto Ground Check con desconexión automática.
7.2 Retardo a la Flama y Autoextinción

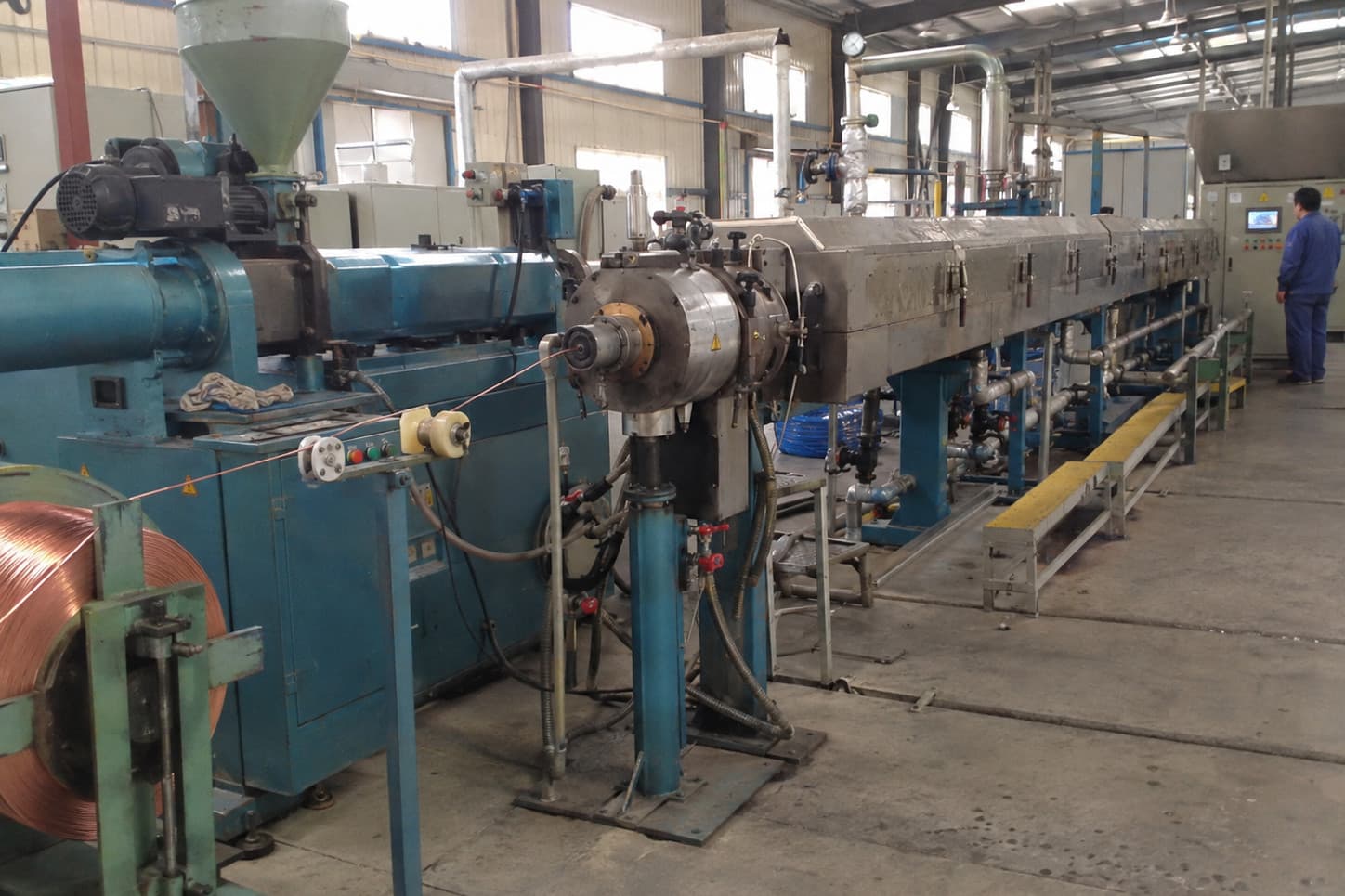

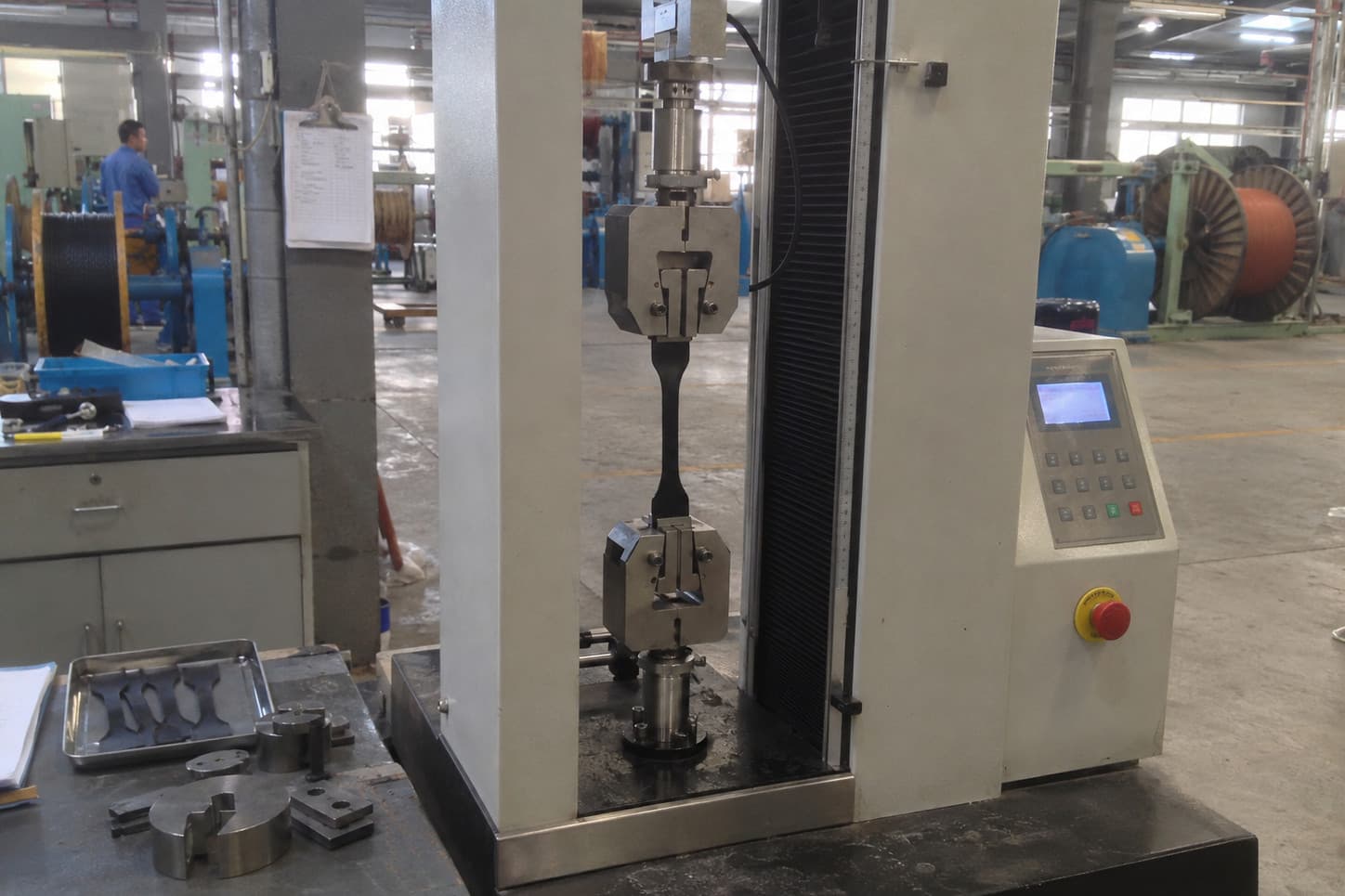

Los cables TEBAOFLEX se fabrican con compuesto CPE termoestable autoextinguible verificado mediante ensayos de retardo a la flama (FT1 / FT4) en laboratorio de planta, previniendo la propagación de fuego en galerías confinadas.
8. Buenas Prácticas de Manipulación y Tendido en Mina
Para alcanzar la vida útil proyectada del cable, el personal electromecánico debe cumplir cuatro directrices:
- Colgado en perchas de hastial: Los tramos hacia el centro de carga deben asegurarse con bandas plásticas o de lona en los hastiales, nunca en cunetas inundadas.
- Puentes pasacables en cruceros: En intersecciones con tránsito vehicular, es imperativo utilizar protectores pasacables reforzados.
- Calibración del torque de enrollado: Inspeccionar mensualmente la tensión del carrete en scoops y jumbos para evitar sobreestiramiento de conductores o descarrilamiento en poleas.
- Vulcanizado térmico en taller: Daños en cubierta deben repararse mediante vulcanizado en prensa con cinta autofundente EPR, reconstituyendo la hermeticidad original.
9. Análisis Financiero: ¿Por Qué la Calidad Certificada Reduce el Costo Operativo?
En minas subterráneas mexicanas, la elección de cables certificados incide directamente en los costos de extracción:
- Cable genérico importado: Vida útil de 2.5 a 4 meses (6,000 ciclos de enrollado) antes de fallar por fatiga interna, requiriendo 3 cambios de carrete anuales.
- Cable TEBAOFLEX Heavy-Duty Type G-GC: Vida útil de 10 a 14 meses (más de 25,000 ciclos de enrollado) gracias a su doble cubierta vulcanizada con refuerzo textil.
- Costo de paro no programado: Una hora de interrupción en un jumbo o scoop cuesta entre $2,500 y $6,000 USD en mineral no extraído. Evitar dos fallas amortiza íntegramente la inversión de un carrete completo.
Consulte nuestro análisis financiero de Costo Total de Propiedad (TCO) para evaluar el retorno acumulado.
Preguntas Frecuentes sobre Cables para Minería Subterránea (FAQ)
¿Cuál es la diferencia de seguridad entre Type G y Type G-GC en un jumbo subterráneo?
Type G incluye 3 tierras sin hilo piloto, mientras que Type G-GC suma un Ground Check aislado. Este hilo permite al relé verificar la continuidad en todo momento; si el cable se corta, el sistema desenergiza la máquina en milisegundos, evitando choques eléctricos en el chasis. Por ello, Type G-GC es obligatorio en frentes ciegos.
¿Qué radio mínimo de curvatura debe respetarse en el tambor de un scoop LHD?
Bajo ICEA S-75-381 para enrollado continuo (reeling), el tambor y poleas deben medir 8 a 10 veces el diámetro exterior (OD) del cable, mitigando fatiga por compresión en el cobre clase I.
¿Se pueden reparar los cables de arrastre subterráneos según la norma mexicana?
Sí. La norma NOM-023-STPS-2012 autoriza reparaciones mediante procedimientos de vulcanizado en frío o caliente con manguitos certificados. Se prohíben uniones improvisadas con cinta común. Si el cable presenta múltiples empalmes contiguos o daños en más del 30% de los hilos de un conductor, debe reemplazarse en su totalidad.
¿Cómo se coordina la fabricación y entrega para minas en México?
Fabricamos bajo pedido cables Type G-GC 2 kV, Type W 2 kV y Type SHD-GC en calibres de 6 AWG a 500 kcmil, producidos en tramos continuos a la medida exacta de su tambor y enviados directamente de fábrica (FOB, CIF o DAP) a proyectos en Zacatecas, Sonora, Chihuahua, Durango y Coahuila.
Conclusión y Soporte Técnico para su Mina
La electrificación de los frentes de avance subterráneos requiere cables de arrastre que combinen flexibilidad mecánica, resistencia a lodos abrasivos y confiabilidad dieléctrica absoluta. El cable Type G-GC de 2 kV con cubierta de CPE vulcanizado es la solución probada para salvaguardar a sus brigadas y asegurar la productividad de sus jumbos y scoops.
Si requiere cálculo de caída de tensión, factores de desclasificación por tambor o cotizaciones de carretes en México, solicite asesoría y cotización formal contactando a nuestros ingenieros a través de typeggccable.mx/contacto o consulte nuestras soluciones de cables para equipo móvil minero para recibir fichas técnicas completas y cotizaciones competitivas para su faena minera.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto: condiciones de seguridad y salud en el trabajo, numeral 9.9. DOF, 11 de octubre de 2012. (sitio externo)
- Mine Safety and Health Administration (MSHA). 30 CFR Part 75: Mandatory Safety Standards - Underground Coal Mines, Subpart G - Trailing Cables. (sitio externo)
- Insulated Cable Engineers Association (ICEA) y NEMA. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Locations. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones eléctricas (utilización), Artículos 400 y 610. DOF, 29 de noviembre de 2012. (sitio externo)
