Artículo Técnico EspecializadoDistribución Secundaria y Alumbrado en Túneles Mineros
Resumen Técnico
Diseño e instalación de cables para redes de distribución secundaria y alumbrado en túneles mineros subterráneos bajo NOM-001-SEDE y NOM-023.

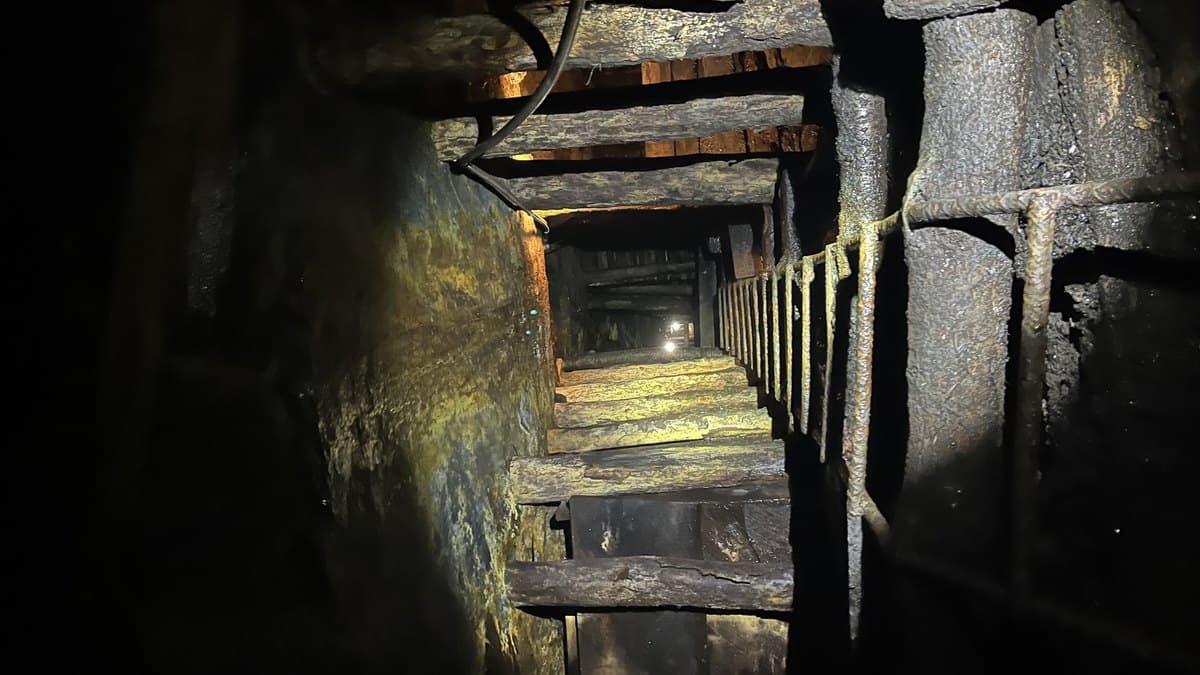

En las minas subterráneas de México —desde las profundas rampas de Zacatecas y Guanajuato hasta las extensas galerías de carbón en Coahuila—, las redes de distribución secundaria y los sistemas de alumbrado continuo constituyen la columna vertebral de la seguridad y la logística diaria. Sin una iluminación adecuada y confiable a lo largo de las rampas de acarreo, refugios mineros, talleres de mantenimiento subterráneos y estaciones de bombeo intermedio, el riesgo de colisión entre camiones de bajo perfil, atropellamiento de cuadrillas o caídas en desniveles se multiplica exponencialmente.
A diferencia de las instalaciones industriales de superficie en charolas secas, en el interior de una galería subterránea el sistema eléctrico de baja tensión (480 V, 220 V y 127 V) coexiste con filtraciones continuas de agua ácida, goteo de lodos, voladuras periódicas con proyecciones de roca y el paso constante de maquinaria pesada. La selección y el método de suspensión de los cables de distribución auxiliar determinan directamente si la red operará con estabilidad durante años o se convertirá en un foco de fallas a tierra y paros imprevistos.
Nota
Criterios Esenciales para Redes de Túnel (TL;DR)
Topología Eléctrica desde la Subestación de Rampa al Frente
La red de distribución secundaria típica en una rampa minera subterránea moderna adopta una configuración radial seccionable protegida por subestaciones móviles intermedias conectadas a los alimentadores principales Type MP-GC de media tensión:
- Transformador Secundario de Rampa: Reduce la tensión de media tensión (4,160 V o 2,400 V) a baja tensión trifásica (480/277 V con neutro sólidamente aterrizado o con resistencia limitadora NGR a 5A, según se detalla en nuestra guía sobre puesta a tierra y resistencia de neutro en subestaciones mineras).
- Tablero de Distribución Seccional (NEMA 4X / IP67): Gabinete de acero inoxidable o poliéster reforzado con fibra de vidrio dotado de interruptores termomagnéticos en caja moldeada y relevadores de falla a tierra (GFCI diferencial de 30 mA) para cada circuito derivado de alumbrado y tomas de fuerza para soldadoras y bombas de achique, complementando lo visto en cables para bombas sumergibles de desagüe minero.
- Línea Troncal y Cajas de Derivación Estancas: El cable troncal recorre el hastial del túnel. Cada 50 o 100 metros se instala una caja de derivación moldeada con prensaestopas de compresión tipo glándula para alimentar ramales de luminarias LED antivibración.
Niveles de Iluminación y Disposiciones de la NOM-023-STPS
En México, la norma oficial obligatoria NOM-023-STPS-2012 (sitio externo) (numeral 9 y 10) y la norma de instalaciones NOM-001-SEDE-2012 (sitio externo) establecen requerimientos mínimos de iluminancia para garantizar la seguridad del personal y los operadores de maquinaria rodante en interior de mina:
| Área de la Mina Subterránea | Nivel Mínimo (Lux) | Tipo de Luminaria Recomendado | Requerimiento Eléctrico Crítico |
|---|---|---|---|
| Rampas de acarreo y galerías principales | 20 lux continuos | Luminarias LED lineales herméticas IK10 / IP66 | Alimentación 220V/480V con cable Type W suspendido a > 2.2 m. |
| Frentes de perforación y amacice activo | 50 lux en la labor | Proyectores LED de alto impacto en postes o soporte | Enchufes industriales con monitoreo de tierra y protección 30 mA. |
| Talleres de mantenimiento mecánico y eléctrico | 100 lux generales / 200 lux banco | Campanas industriales LED con difusor antideslumbrante | Circuitos independientes de alumbrado y fuerza motriz. |
| Estaciones de bombeo, tolvas y trituración | 50 lux en equipos | Luminarias estancas a prueba de vapor y polvo | Resistencia a niebla ácida y vibración continua. |
| Refugios mineros y rutas de evacuación | 30 lux garantizados | Luminarias autónomas con paquete de baterías integrado | Autonomía mínima de 90 a 120 minutos ante corte total de energía. |
Cálculo de Caída de Tensión y Selección del Calibre de Conductor
Un error recurrente en diseño de galerías mineras es calcular los alimentadores de alumbrado basándose únicamente en la capacidad de conducción de corriente térmica (ampacidad). Dado que una rampa principal puede extenderse por más de 600 metros entre niveles sin subestación intermedia, la caída de tensión acumulada puede hacer que las luminarias parpadeen o se apaguen, o que los motores de ventiladores auxiliares sufran sobrecorriente.
Para un circuito trifásico de 4 hilos a 220 V con factor de potencia típico de 0.90 en luminarias LED electrónicas, la caída de tensión porcentual se rige por la fórmula:
ΔV (%) = [√3 × I × L × (R·cos φ + X·sin φ) / V_nominal] × 100 donde R y X son la resistencia y reactancia del conductor de cobre por kilómetro, I la corriente en amperios y L la distancia en kilómetros.
La NOM-001-SEDE-2012 (Artículo 210-19) (sitio externo) establece que la caída de tensión máxima combinada entre el alimentador principal y los circuitos derivados no debe superar el 3% en circuitos terminales y 5% total. Para distancias mayores a 250 metros a 220 V, se requiere subir de un calibre 10 AWG a 6 AWG o 4 AWG de cobre para mantener la caída por debajo de 7 voltios.

Buenas Prácticas de Suspensión y Cruces de Vía en Galerías
La integridad física de los cables de alumbrado y distribución secundaria depende del método de montaje en la roca:
- Ganchos aislados y altura reglamentaria: Los cables deben suspenderse mediante ganchos plásticos de alta resistencia o perchas aisladas ancladas a la malla de sostenimiento o barrenos de anclaje, a una altura mínima de 2.20 metros sobre el piso de la galería, manteniéndolos fuera del alcance de las cajas de los camiones de volteo y las palas de los cargadores LHD.
- Separación de servicios y tuberías: De acuerdo con las reglas de seguridad eléctrica analizadas en prevención de riesgos eléctricos y voltajes de toque en minas, los cables eléctricos deben tenderse en el hastial opuesto a las tuberías metálicas de agua a presión y aire comprimido, evitando que una rotura de tubería rocíe directamente las conexiones eléctricas.
- Protección en Cruces de Rampa: En todo punto donde el cable deba cruzar de un lado a otro del túnel o descender hacia un equipo en piso, deben implementarse las estructuras de cruce aéreo o trincheras blindadas detalladas en nuestra guía sobre protección de cables en cruces de caminos de acarreo minero.
Precaución
Disposición de Seguridad en Circuitos de Alumbrado Subterráneo
Para solicitar asesoría en la ingeniería de distribución de baja tensión para su rampa minera o cotizar cables de uso rudo Type W, Type G-GC o SOOW para proyectos de modernización a tecnología LED en México, póngase en contacto con nuestro departamento de ingeniería de cables mineros.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y a cielo abierto: condiciones de iluminación y ventilación. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones eléctricas (utilización), Artículos 210, 215 y 400. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Locations. (sitio externo)
