Guía de Compra y Selección de Cables para Jumbos y Palas Mineras en México: Type G-GC y SHD-GC

Para compras y mantenimiento eléctrico en unidades mineras de Sonora, Zacatecas, Chihuahua, Durango y Coahuila, adquirir cables de arrastre define la disponibilidad operativa. Un paro imprevisto de 12 horas en un jumbo o en una pala de 70 yardas genera pérdidas que superan por mucho el costo del carrete.

Esta guía técnica y comercial ofrece criterios de selección, normas mexicanas e internacionales, matrices de compatibilidad para Sandvik, Epiroc, Caterpillar y P&H/Komatsu, y parámetros para cotizar cable Type G-GC y ubicar proveedores de cable SHD-GC en México con entrega inmediata o programada.

1. Panorama Comercial y Retos de Adquisición en el Sector Minero Mexicano

El suministro de cables mineros en México enfrenta retos logísticos y ambientales severos. Las galerías subterráneas de Zacatecas y Durango presentan humedad ácida y rocas abrasivas, mientras que los tajos abiertos de Sonora y Coahuila imponen temperaturas de 48 °C y fuerte radiación UV.

Al buscar un proveedor de cable SHD-GC 15kV o evaluar el precio de cable para jumbo minero 2000V, compras técnicas enfrenta tres problemas:

1. Tiempos de entrega excesivos: Plazos de importación de 16 a 26 semanas ante roturas de inventario imprevistas.
2. Falta de cumplimiento normativo: Cables importados sin documentación para solventar auditorías de la STPS (NOM-023-STPS-2012) y la SENER (NOM-001-SEDE-2012).
3. Cables comerciales vendidos como uso rudo: Conductores con chaquetas de PVC ordinario que se desgarran a las pocas semanas sobre roca tronada.

Comprar con inteligencia exige verificar procedencia directa de fábrica, inventario de emergencia y pruebas certificadas por lote.

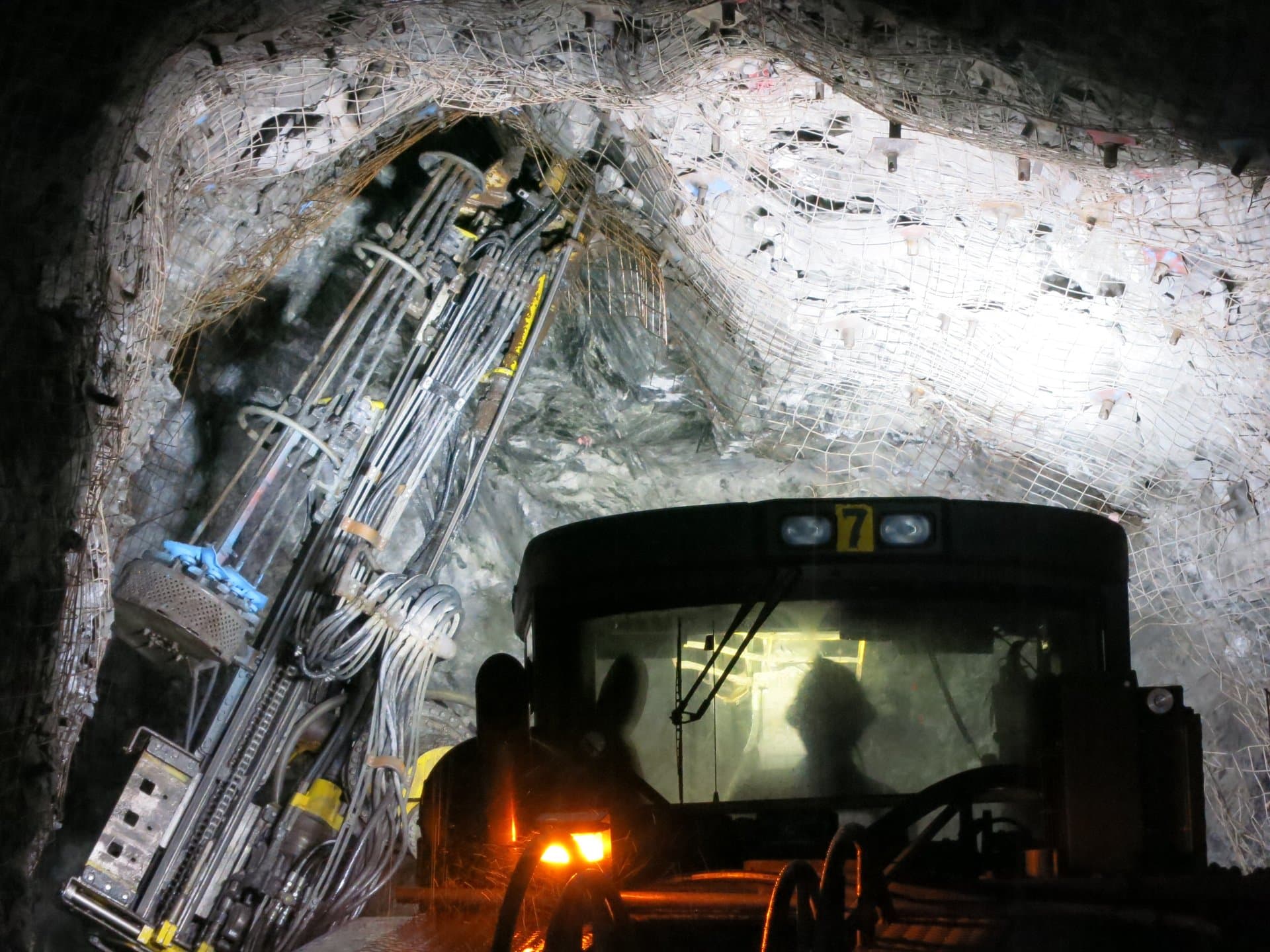

2. Cables para Jumbos y Empernadores Subterráneos: Especificación Type G-GC (2000V)

Los jumbos de avance y empernadores dependen de un carrete enrollador hidráulico en el chasis. El cable se desenrolla al ingresar al frente y se recoge a tracción controlada durante el retroceso del equipo.

¿Por qué la norma exige Type G-GC y rechaza cables genéricos?

Bajo la norma NOM-023-STPS-2012 y los estándares ICEA S-75-381 / NEMA WC 58, los equipos móviles pesados deben contar con protección activa contra fallas a tierra.

El cable Type G-GC (Ground - Ground Check) integra:

• 3 Conductores de fase: Cobre suave flexible Clase G o H multihilo, diseñado para flexiones cíclicas en tambor sin fatiga metálica.
• Aislamiento de Etileno-Propileno (EPR 90 °C): Rigidez dieléctrica superior e inmunidad al ozono y temperatura.
• 2 Tierras divididas desnudas: Situadas en los intersticios para drenar corrientes de falla a tierra de inmediato.
• 1 Conductor Ground-Check aislado (amarillo): Circuito de control que monitorea la continuidad de tierra en tiempo real con un relevador. Si el cable sufre un tirón o rotura, el interruptor desenergiza la línea en milisegundos, protegiendo al operador.

Consulte también nuestra comparativa entre Type W, Type G y Type G-GC.

Calibres comerciales más demandados en México para Jumbos

Nota: Amperajes para un conductor al aire a 40 °C ambiente según ICEA S-75-381. En tambores multicapa aplican factores de desclasificación térmica.

Para cotizaciones de tramos estándar o cortes específicos, comuníquese a través de nuestro módulo para cotizar cable Type G-GC.

3. Cables para Palas Eléctricas y Dragalinas: Especificación SHD-GC (8kV a 15kV)

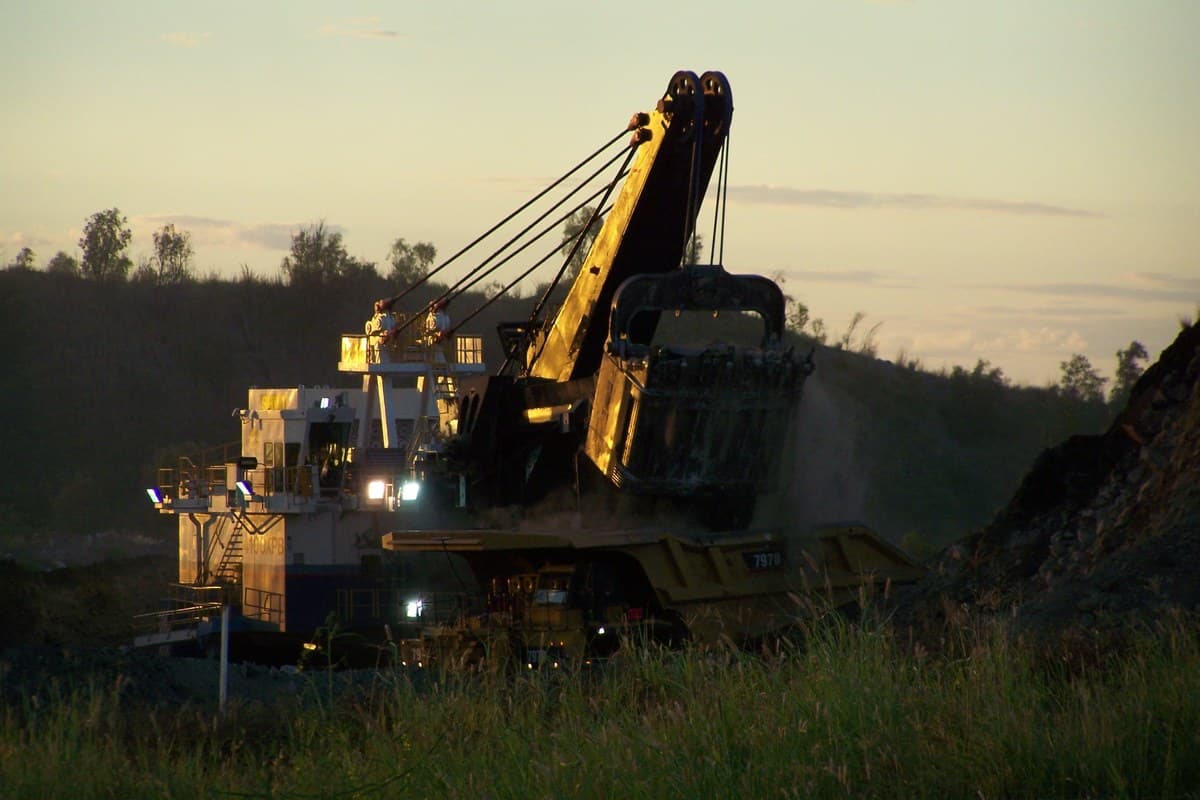

En las faenas a tajo abierto de Cananea, Nacozari o Sierra Mojada, las palas eléctricas mueven mineral masivo continuamente. Estas máquinas operan en media tensión desde subestaciones móviles en 7.2 kV, 8.4 kV o 13.8 kV.

El cable normativo para este servicio es el Type SHD-GC (Shielded - Ground Check), normado por ICEA S-75-381 y aprobado en NOM-001-SEDE-2012.

El papel crítico del apantallamiento metálico individual

A tensiones superiores a 5000V, el gradiente dieléctrico exige blindaje electrostático estricto. El cable SHD-GC incorpora una pantalla de hilos de cobre estañado o cinta de cobre sobre cada conductor de fase:

1. Control electrostático: Homogeniza el gradiente dieléctrico, erradicando descargas parciales y efecto corona dentro del EPR.
2. Protección contra electrocución: Todo contacto o corte mecánico toca primero la pantalla a tierra, disparando las protecciones antes de alcanzar la fase viva.
3. Resistencia extrema al arrastre: Chaqueta de polietileno clorado (CPE) de alta tenacidad o poliuretano (TPU) de doble capa con malla de refuerzo textil.

4. Matriz de Selección Técnica y Reemplazo por Modelo de Maquinaria

Para optimizar compras y mantenimiento en mina, la siguiente matriz sintetiza las especificaciones requeridas por la maquinaria más común en México:

Tabla de Compatibilidad Directa para Maquinaria Minera en México

Para alimentadores generales de subestación móvil, consulte nuestra guía de cables MP-GC de media tensión.

5. Análisis Financiero TCO: ¿Por qué el Cable Más Barato Resulta el Más Costoso?

Un error habitual en compras es evaluar solo el precio de adquisición por metro, omitiendo el costo directo de paros no programados.

Desglose Comparativo a 24 Meses (Jumbos Subterráneos)

Tomando como referencia operativa dos jumbos frontales con carretes Type G-GC 2/0 AWG:

1. Cable Comercial Genérico (Bajo Costo Inicial): Compra inicial de $18,000 USD; paradas imprevistas por cortes y fallas en ground-check (3 eventos/año @ $15,000 USD/evento) sumando $90,000 USD; kits de vulcanizado y horas-hombre por $14,000 USD; y reemplazo prematuro a los 9 meses por $36,000 USD. Costo Total Operativo a 24 meses: $158,000 USD.
2. Cable TEBAOFLEX Type G-GC Extra Heavy-Duty (ICEA S-75-381 / NEMA WC 58): Compra directa de fábrica de $26,000 USD; cero paradas no programadas por falla de cable; mantenimiento preventivo de $4,000 USD; y vida útil garantizada superior a 24 meses sin reemplazo prematuro. Costo Total Operativo a 24 meses: $30,000 USD.

Para maximizar la durabilidad en faena, consulte nuestro protocolo de inspección y mantenimiento de cables mineros.

6. Lista de Verificación (Checklist) para Compras Técnicas y Licitaciones Mineras

Antes de adjudicar una orden de compra de cables mineros, exija estos 6 entregables indispensables:

• 1. Certificado de Pruebas de Fábrica (Mill Test Report / FAT): Protocolo que certifique pruebas de tensión aplicada (Hi-Pot), resistencia de aislamiento megóhmetro y resistencia de conductores bajo ICEA S-75-381.
• 2. Ensayos de Retardo a la Flama (FT1 / FT4): Verificación de cubierta CPE autoextinguible en laboratorio de planta para operación segura en faenas subterráneas.
• 3. Marcado Técnico Secuencial: Leyenda impresa con calibre, tensión, norma constructiva y metraje para control de corte en taller.
• 4. Conductores Flexibles Clase G o H: Cobre suave multihilo que previene fracturas por fatiga en tambores enrolladores.
• 5. Conductor Ground-Check Aislado: Conductor de monitoreo para relevadores de falla a tierra conforme a NOM-023-STPS.

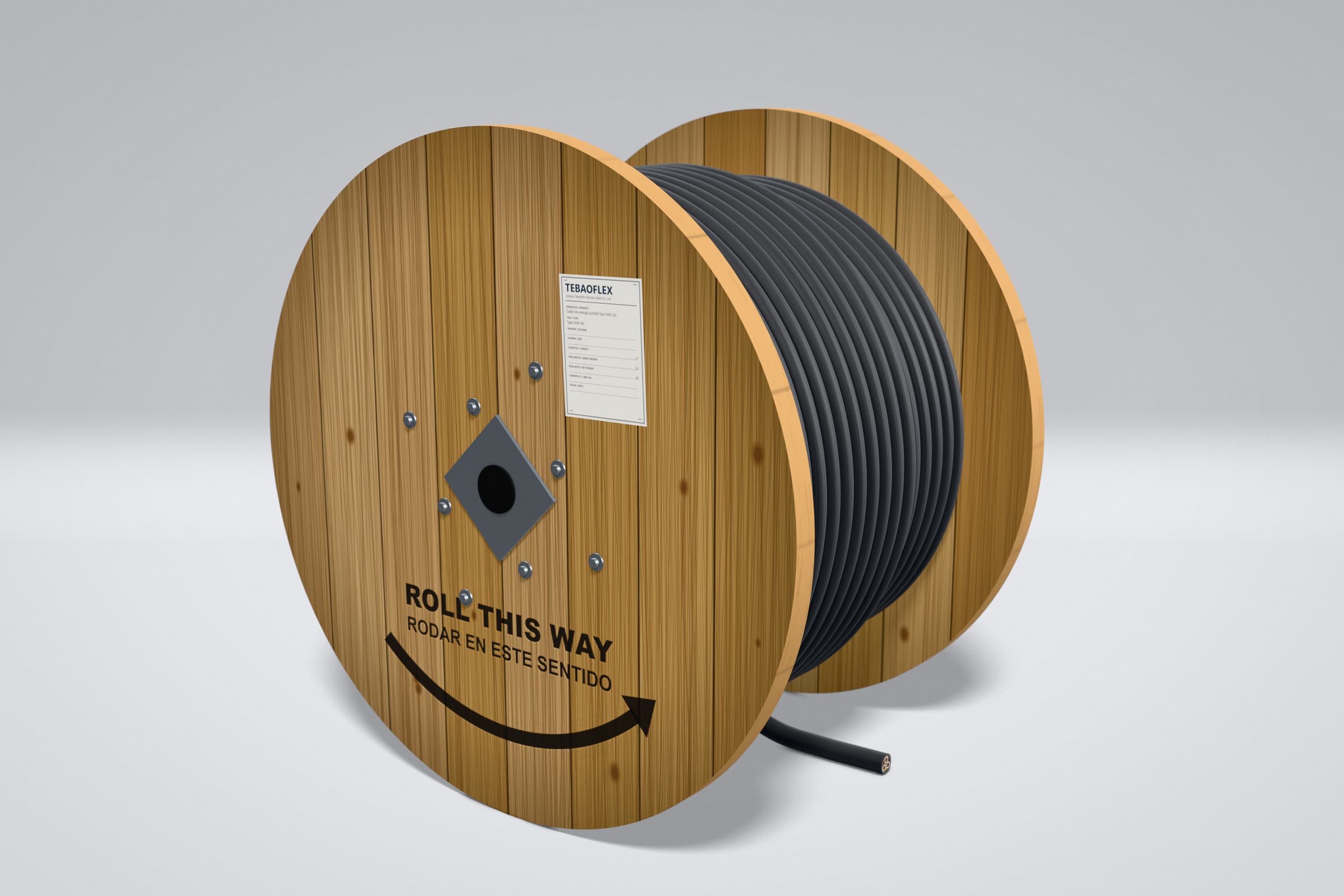

• 6. Embalaje de Exportación en Carrete Reforzado: Carretes de madera tratada (NIMF-15) con duelas de protección y capuchones termocontráctiles sellados contra humedad.

7. Preguntas Frecuentes de Compradores y Superintendentes Mineros (FAQ)

¿Cuál es el esquema de fabricación y entrega para carretes Type G-GC y SHD-GC hacia México?

Fabricamos bajo pedido en calibres desde 8 AWG hasta 500 kcmil en Type G-GC y SHD-GC, produciendo tramos continuos a la medida de cada equipo y despachando directamente desde planta (Incoterms FOB, CIF Manzanillo/Lázaro Cárdenas o DAP en mina) hacia proyectos en Sonora, Zacatecas, Chihuahua y Durango.

¿Puedo sustituir el cable original de mi jumbo Sandvik o Epiroc por cable TEBAOFLEX?

Sí, con plena compatibilidad electromecánica. Nuestros cables Type G-GC cumplen con los diámetros y radios de curvatura exigidos por tambores de Sandvik, Epiroc y Resemin, garantizando continuidad con los relevadores de monitoreo de tierra.

¿Cómo solicitar una cotización formal y qué datos técnicos se requieren?

Para cotizar formalmente en menos de 24 horas requerimos tipo de cable (Type G-GC 2kV o SHD-GC 8kV/15kV), calibre de fase, metraje total y unidad minera de entrega. Solicite su propuesta mediante nuestro formulario de cotización rápida.

¿Qué documentos entregan para respaldar auditorías técnicas en mina?

Cada embarque incluye ficha técnica de ingeniería, reporte de pruebas de aceptación en fábrica (FAT) por lote y carrete, y parámetros constructivos conforme a ICEA S-75-381 / NEMA WC 58 compatibles con los criterios de NOM-001-SEDE-2012 y NOM-023-STPS-2012.

¿Ofrecen bobinas fabricadas a la longitud exacta de cada equipo?

Sí. Producimos carretes continuos en la longitud específica requerida por sus tambores enrolladores o circuitos alimentadores, evitando empalmes intermedios y desperdicios de cable en taller.

Conclusión y Cotización Inmediata con TEBAOFLEX México

La rentabilidad de su flota de carguío y perforación depende de la calidad del cable que la energiza. Proteja la continuidad de sus operaciones adquiriendo cables de uso rudo diseñados para la minería mexicana.

Para cotizar precios directos de fábrica, solicitar especificaciones detalladas o programar entregas de emergencia en su unidad minera, contáctenos mediante nuestro formulario de cotización rápida o consulte la gama completa en Cables Mineros de Uso Rudo.
