Cable sumergible de uso rudo SUBCAB para bombas y achique minero

Name: SUBCAB
Brand: TEBAOFLEX

SUBCAB 4G X + 2×1.5 (fuerza + control)1 / 10

Cable redondo multiconductor de inmersión continua (hasta 50 m de profundidad y 70 °C en el líquido) diseñado para alimentar bombas sumergibles estándar y a prueba de explosión, agitadores y equipos de desagüe minero. Fabricado con conductores flexibles de cobre, aislamiento termofijo de EPR (90 °C) y cubierta exterior de CPE de baja absorción de agua y tolerancia diametral ajustada para un sellado hermético en la unidad de entrada del equipo. Disponible en serie métrica europea (450/750 V) y serie norteamericana AWG (600 V), con opciones de hilos de control integrados, pantalla electromagnética (EMC) y conductor de verificación de tierra (GC).

IEC 60245 (alcance limitado)
CSA (alcance limitado)
UL (alcance limitado)

Tensión: 450/750 V (mm²) · 600 V (AWG)
Calibres: 1.5 a 185 mm² · 14 a 1 AWG
Temperatura: 90 °C conductor · 70 °C inmersión
Conductor: Cobre recocido electrolítico en cuerda flexible (clase 5 conforme a IEC 60228 / VDE 0295), diseñado para soportar vibración continua y esfuerzos mecánicos de flexión en equipos sumergibles.
Aislamiento: Caucho de etileno-propileno (EPR) de alto desempeño dieléctrico y baja absorción de humedad, para una temperatura máxima de operación en el conductor de 90 °C.
Tierra: Conductor de tierra integrado con identificación verde/amarillo en las series 3G, 4G y 7G; conductor de tierra dedicado en la serie AWG; o pantalla concéntrica dividida en configuraciones apantalladas de potencia. (Los cables puros de control marcados con * no incluyen hilo verde/amarillo).

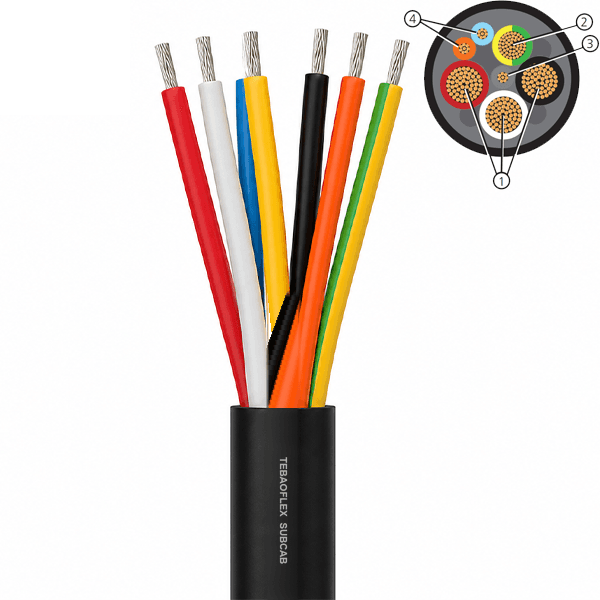

Tierra piloto: Incluido en la serie norteamericana SUBCAB AWG con sufijo GC (ej. 3-2-1-GC): un conductor central aislado de verificación de tierra (Ground Check) para monitoreo continuo de continuidad en minería. No aplica en las configuraciones métricas 3G/4G/7G estándar.

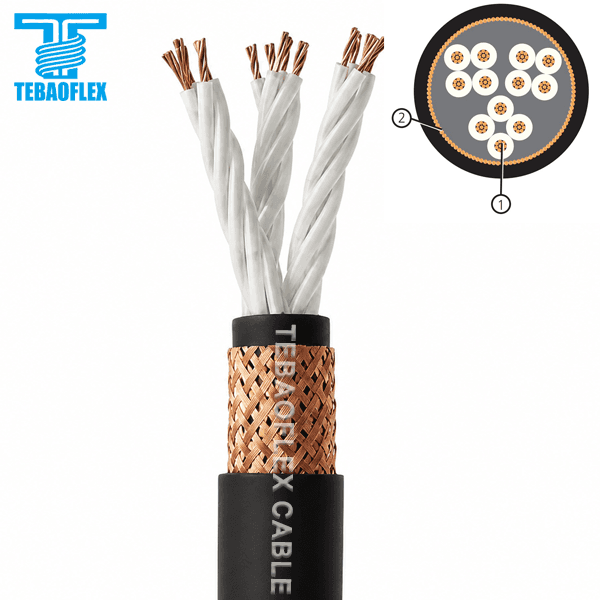

Pantalla: Disponible en las configuraciones marcadas con prefijo «S» (S 12×1.5, S 24×1.5 y S 3×185+3×95/3): pantalla concéntrica de hilos de cobre dispuesta entre la cubierta interior y la exterior para compatibilidad electromagnética (EMC). Las demás variantes son no apantalladas.
Cubierta: Caucho de polietileno clorado (CPE) color negro de uso rudo, de baja absorción de agua y alta resistencia a aceites, abrasión, desgarro y presión mecánica en el prensaestopas; en secciones grandes de 50 a 185 mm² se emplea compuesto CPE extrapesado grado minero tipo 5GM5 (VDE 0207 parte 20).

Modelos y especificaciones

Seleccione la configuración del cable

Diámetro exterior y capacidad nominal de corriente a 30 °C de temperatura ambiente (IEC 60364-5-523 para serie mm²; NEC 310.16 y 400-5B para serie AWG). Ajuste la corriente según la temperatura ambiente real cuando supere 30 °C. «*» indica configuración sin conductor verde/amarillo; «S» indica cable con pantalla concéntrica. Valores típicos de referencia; dimensiones definitivas se confirman en la cotización.

Configuración constructiva

Modelos disponibles de SUBCAB
Modelo	Tensión nominal (V)	Diámetro exterior típico (mm)	Corriente nominal (a 30 °C) (A)	Disposición de conductores
3G 1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 10.0 – 11.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 2 fuerza + 1 tierra V/A
4G 1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 10.5 – 11.5	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 3 fases + 1 tierra V/A
4G 2.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 12.5 – 13.5	Corriente nominal (a 30 °C) (A) · 32	Disposición de conductores · 3 fases + 1 tierra V/A
7G 2.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 18.0 – 20.0	Corriente nominal (a 30 °C) (A) · 32	Disposición de conductores · 6 fuerza (arranque Y/Δ) + 1 tierra V/A
4G 4	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 16.0 – 17.0	Corriente nominal (a 30 °C) (A) · 42	Disposición de conductores · 3 fases + 1 tierra V/A
4G 6	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 18.0 – 19.0	Corriente nominal (a 30 °C) (A) · 54	Disposición de conductores · 3 fases + 1 tierra V/A
4G 10	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 23.5 – 25.5	Corriente nominal (a 30 °C) (A) · 75	Disposición de conductores · 3 fases + 1 tierra V/A
4G 16	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 26.0 – 28.0	Corriente nominal (a 30 °C) (A) · 100	Disposición de conductores · 3 fases + 1 tierra V/A
4G 25	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 32.5 – 34.5	Corriente nominal (a 30 °C) (A) · 127	Disposición de conductores · 3 fases + 1 tierra V/A
4G 35	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 36.5 – 38.5	Corriente nominal (a 30 °C) (A) · 157	Disposición de conductores · 3 fases + 1 tierra V/A
4G 50	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 41.0 – 45.0	Corriente nominal (a 30 °C) (A) · 192	Disposición de conductores · 3 fases + 1 tierra V/A · CPE 5GM5
4G 70	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 45.0 – 49.0	Corriente nominal (a 30 °C) (A) · 246	Disposición de conductores · 3 fases + 1 tierra V/A · CPE 5GM5
4G 95	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 54.0 – 58.0	Corriente nominal (a 30 °C) (A) · 298	Disposición de conductores · 3 fases + 1 tierra V/A · CPE 5GM5
4G 120	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 56.0 – 60.0	Corriente nominal (a 30 °C) (A) · 346	Disposición de conductores · 3 fases + 1 tierra V/A · CPE 5GM5
S 3×185 + 3×95/3	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 65.0 – 69.0	Corriente nominal (a 30 °C) (A) · 475	Disposición de conductores · 3 fases + tierra dividida apantallada · CPE 5GM5
7G 2.5 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 20.0 – 23.0	Corriente nominal (a 30 °C) (A) · 32	Disposición de conductores · Arranque Y/Δ + tierra V/A + 2 control (T1, T2)
7G 4 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 22.0 – 26.0	Corriente nominal (a 30 °C) (A) · 42	Disposición de conductores · Arranque Y/Δ + tierra V/A + 2 control (T1, T2)
7G 6 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 24.3 – 28.3	Corriente nominal (a 30 °C) (A) · 54	Disposición de conductores · Arranque Y/Δ + tierra V/A + 2 control (T1, T2)
4G 1.5 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 15.0 – 16.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 2.5 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 17.0 – 18.0	Corriente nominal (a 30 °C) (A) · 32	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 4 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 20.0 – 22.0	Corriente nominal (a 30 °C) (A) · 42	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 6 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 23.0 – 25.0	Corriente nominal (a 30 °C) (A) · 54	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 10 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 26.0 – 28.0	Corriente nominal (a 30 °C) (A) · 75	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 16 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 26.0 – 28.0	Corriente nominal (a 30 °C) (A) · 100	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 25 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 32.5 – 34.5	Corriente nominal (a 30 °C) (A) · 127	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
4G 35 + 2×1.5	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 36.5 – 38.5	Corriente nominal (a 30 °C) (A) · 157	Disposición de conductores · 3 fases + tierra V/A + 2 control (T1, T2)
2×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 10.0 – 11.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 2 hilos de control · sin tierra V/A
7×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 15.0 – 17.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 7 hilos de control numerados · sin tierra V/A
12×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 18.2 – 21.2	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 12 hilos de control numerados 1–12 · sin tierra V/A
24×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 24.9 – 28.9	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 24 hilos de control numerados 1–24 · sin tierra V/A
S 12×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 29.0 – 31.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 12 hilos numerados + pantalla concéntrica EMC
S 24×1.5 *	Tensión nominal (V) · 450/750	Diámetro exterior típico (mm) · 35.0 – 37.0	Corriente nominal (a 30 °C) (A) · 23	Disposición de conductores · 24 hilos numerados + pantalla concéntrica EMC
14 AWG / 3	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 13.2 – 14.2	Corriente nominal (a 30 °C) (A) · 25	Disposición de conductores · 2 conductores de fuerza + 1 tierra
14 AWG / 4	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 14.2 – 15.2	Corriente nominal (a 30 °C) (A) · 25	Disposición de conductores · 3 fases + 1 tierra
14 AWG / 7	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 18.0 – 20.0	Corriente nominal (a 30 °C) (A) · 25	Disposición de conductores · 6 fuerza (arranque Y/Δ) + 1 tierra
12 AWG / 4	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 17.0 – 18.0	Corriente nominal (a 30 °C) (A) · 30	Disposición de conductores · 3 fases + 1 tierra
12 AWG / 7	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 20.0 – 22.0	Corriente nominal (a 30 °C) (A) · 30	Disposición de conductores · 6 fuerza (arranque Y/Δ) + 1 tierra
10 AWG / 4	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 18.0 – 19.7	Corriente nominal (a 30 °C) (A) · 40	Disposición de conductores · 3 fases + 1 tierra
8 AWG / 4	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 24.0 – 26.0	Corriente nominal (a 30 °C) (A) · 65	Disposición de conductores · 3 fases + 1 tierra
10 AWG / 3-2-1-GC	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 20.3 – 22.3	Corriente nominal (a 30 °C) (A) · 40	Disposición de conductores · 3 fuerza + 2 control (azul/naranja) + 1 tierra + 1 GC
8 AWG / 3-2-1-GC	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 27.2 – 29.2	Corriente nominal (a 30 °C) (A) · 65	Disposición de conductores · 3 fuerza + 2 control (azul/naranja) + 1 tierra + 1 GC
6 AWG / 3-2-1-GC	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 30.0 – 32.0	Corriente nominal (a 30 °C) (A) · 87	Disposición de conductores · 3 fuerza + 2 control (azul/naranja) + 1 tierra + 1 GC
4 AWG / 3-2-1-GC	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 32.8 – 34.8	Corriente nominal (a 30 °C) (A) · 114	Disposición de conductores · 3 fuerza + 2 control (azul/naranja) + 1 tierra + 1 GC
1 AWG / 3-2-1-GC	Tensión nominal (V) · 600	Diámetro exterior típico (mm) · 40.7 – 42.7	Corriente nominal (a 30 °C) (A) · 177	Disposición de conductores · 3 fuerza + 2 control (azul/naranja) + 1 tierra + 1 GC

Información de compra

Compra y entrega

Pedido mínimo: Según calibre, configuración y longitud de producción; se confirma en la cotización.
Plazo de entrega: Según calibre, cantidad y programa de producción; se confirma en la cotización.
Empaque: Carretes de madera tratada o de acero y madera, con etiqueta impresa (modelo, sección/calibre, número de conductores y longitud); tramos continuos según pedido.
Disponibilidad: Fabricación bajo pedido y configuraciones habituales sujetas a inventario; consulte disponibilidad.
Condiciones de entrega: EXW, FOB, CFR, CIF o DAP en México y Latinoamérica, según acuerdo (Incoterms® 2020).
Condiciones de pago: Transferencia bancaria (T/T) o carta de crédito (L/C), según acuerdo.
Muestras: Se pueden solicitar muestras para verificación dimensional del prensaestopas; longitud y costo según calibre.
Documentos del pedido: Factura comercial, lista de empaque, reporte de pruebas de rutina en fábrica y certificado de origen, según el pedido.

Almacén de producto terminado
Empaque en carretes de madera
Carga en contenedor

Almacén, empaque y carga en la planta de TEBAOFLEX; fotografías comunes a todos sus productos.

Construcción y materiales

Construcción del cable

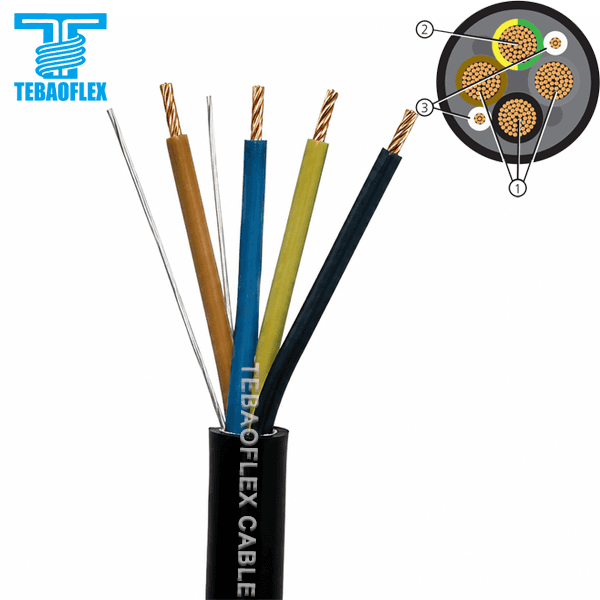

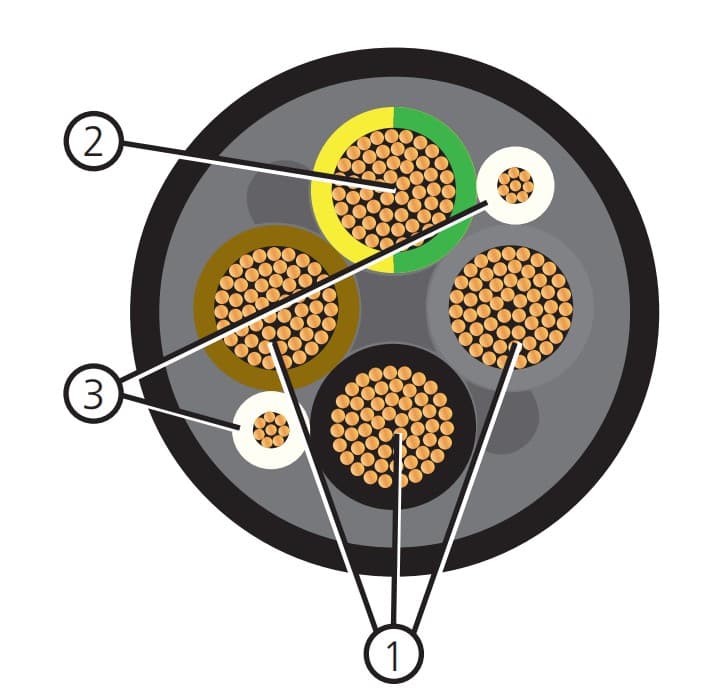

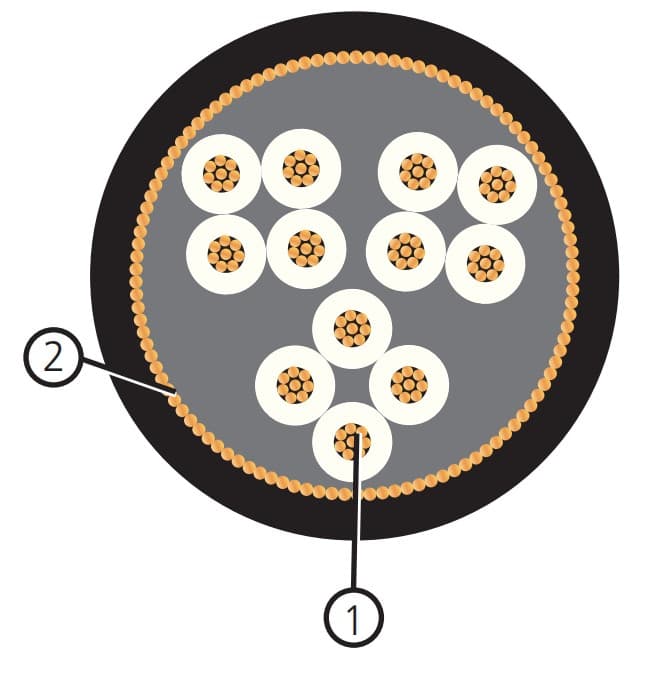

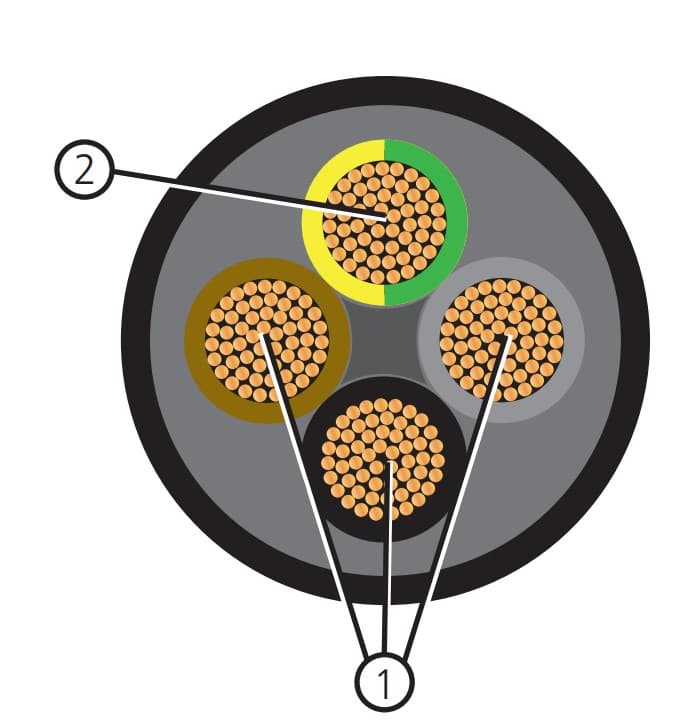

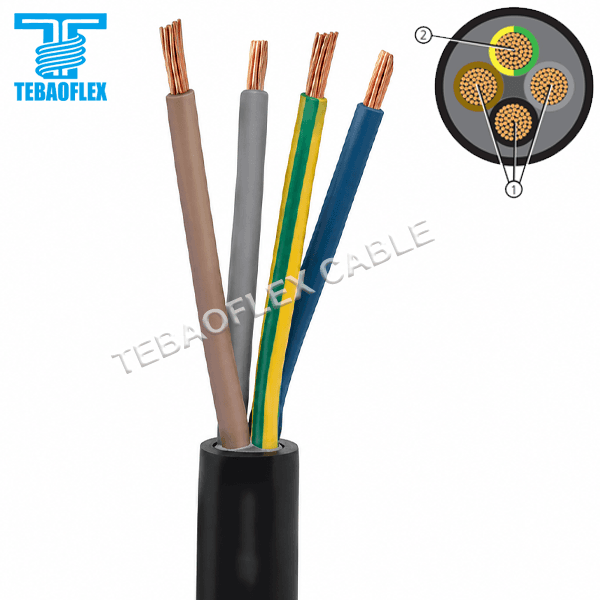

Sección transversal numerada de un cable sumergible SUBCAB 4G X + 2×1.5: 1 conductores de fuerza del motor, 2 conductor de puesta a tierra verde/amarillo y 3 conductores de control blanco crema T1 y T2. — Disposición transversal típica (ejemplo 4G X + 2×1.5)1: conductores de fuerza del motor con aislamiento EPR. 2: conductor de puesta a tierra verde/amarillo. 3: conductores auxiliares de control blanco crema (T1, T2) para sensores térmicos o de humedad. En la galería superior pueden consultarse también los cortes transversales de las variantes 4G X, S 12×1.5 (con pantalla concéntrica) y AWG/3-2-1-GC (con conductor central de verificación de tierra). Construcción típica de referencia; materiales y tolerancias definitivos se confirman en la cotización.

1Conductor: Cobre recocido electrolítico en cuerda flexible (clase 5 conforme a IEC 60228 / VDE 0295), diseñado para soportar vibración continua y esfuerzos mecánicos de flexión en equipos sumergibles.
2Tierra: Conductor de tierra integrado con identificación verde/amarillo en las series 3G, 4G y 7G; conductor de tierra dedicado en la serie AWG; o pantalla concéntrica dividida en configuraciones apantalladas de potencia. (Los cables puros de control marcados con * no incluyen hilo verde/amarillo).
Aislamiento: Caucho de etileno-propileno (EPR) de alto desempeño dieléctrico y baja absorción de humedad, para una temperatura máxima de operación en el conductor de 90 °C.
Tierra piloto: Incluido en la serie norteamericana SUBCAB AWG con sufijo GC (ej. 3-2-1-GC): un conductor central aislado de verificación de tierra (Ground Check) para monitoreo continuo de continuidad en minería. No aplica en las configuraciones métricas 3G/4G/7G estándar.
Pantalla: Disponible en las configuraciones marcadas con prefijo «S» (S 12×1.5, S 24×1.5 y S 3×185+3×95/3): pantalla concéntrica de hilos de cobre dispuesta entre la cubierta interior y la exterior para compatibilidad electromagnética (EMC). Las demás variantes son no apantalladas.
Cubierta: Caucho de polietileno clorado (CPE) color negro de uso rudo, de baja absorción de agua y alta resistencia a aceites, abrasión, desgarro y presión mecánica en el prensaestopas; en secciones grandes de 50 a 185 mm² se emplea compuesto CPE extrapesado grado minero tipo 5GM5 (VDE 0207 parte 20).

Fabricación

Procesos y laboratorio de la planta

Fotografías de la planta de TEBAOFLEX, comunes a todos sus productos: procesos de fabricación y equipos del laboratorio de pruebas. No son un reporte de pruebas de este cable.

Cableado del conductor
Extrusión y vulcanización del aislamiento
Cableado de los núcleos
Extrusión de la cubierta exterior
Laboratorio de pruebas
Pruebas de tensión aplicada y de resistencia de aislamiento
Pruebas de tracción y alargamiento
Prueba de flama vertical

Rendimiento

Rendimiento y condiciones de operación

Características eléctricas

Tensión nominal (serie europea mm²): 450/750 VConfiguraciones especiales o secciones mayores en 0.6/1 kV disponibles bajo consulta técnica.Fuente: IEC 60245 / HD 22.16
Tensión nominal (serie norteamericana AWG): 600 VEquivalente constructivo tipo SOW para redes industriales y mineras de Norteamérica y México.Fuente: UL 62 / CSA C22.2 No. 49
Capacidad de conducción (serie mm²): De 23 A (1.5 mm²) a 475 A (185 mm²), a 30 °CValores nominales en la tabla de modelos; deben ajustarse según la temperatura ambiente real y el método de instalación.Fuente: IEC 60364-5-523, Tabla 52-C11/E (VDE 0298)
Capacidad de conducción (serie AWG): De 25 A (14 AWG) a 177 A (1 AWG), a 30 °CAplica reducción térmica cuando la temperatura ambiente supere 30 °C.Fuente: NEC 310.16, 400-5(B) y CSA C22.2 No. 49 (NOM-001-SEDE-2012)

Condiciones térmicas e hidráulicas de inmersión

Temperatura máxima del conductor: 90 °CFuente: IEC 60245 / VDE 0250
Temperatura ambiente / líquido máxima continua: 70 °CEn configuraciones norteamericanas SUBCAB AWG bajo criterio CSA, la temperatura ambiente continua de referencia es de 60 °C.Fuente: Especificación técnica SUBCAB / CSA C22.2 No. 49
Profundidad máxima de inmersión: 50 m (aprox. 5 bar)Baja absorción de agua para retener propiedades dieléctricas y mecánicas en inmersión prolongada (grado AD8), con alta estabilidad al asentamiento en el prensaestopas.Fuente: HD 22.16 Anexos A y B (cables para uso sumergible)
Factores de corrección (> 30 °C): 1.04 (21–25 °C) · 1.00 (26–30 °C) · 0.96 (31–35 °C) · 0.91 (36–40 °C) · 0.87 (41–45 °C) · 0.82 (46–50 °C) · 0.76 (51–55 °C) · 0.71 (56–60 °C) · 0.58 (61–70 °C)Multiplique la corriente nominal a 30 °C por el factor correspondiente al tramo más cálido de la instalación.Fuente: IEC 60364-5-523 Tabla 52-D1 y NEC Tabla 310-16

Resistencia mecánica, química y comportamiento al fuego

Resistencia al aceite: Cubierta CPE resistente a aceites y fluidos industrialesFuente: IEC 60811-1-1 Cláusula 9, IEC 60811-2-1 Cláusula 10 y VDE 0472 parte 803-A
Comportamiento frente a la flama: Retardante a la llamaFuente: IEC 60332-1, IEC 60332-2 y VDE 0472 parte 804-B
Resistencia química en inmersión: pH 3 a 10Adecuado para aguas residuales, lodos abrasivos y agua de achique minero dentro de dicho rango de acidez/alcalinidad; para soluciones calientes > 70 °C o solventes agresivos consulte cables fluoropoliméricos especiales.Fuente: Guía de selección para equipos sumergibles
Equipos sumergibles Ex y minería: Apto para dimensionamiento en equipos estándar y a prueba de explosiónEn instalaciones clasificadas deben observarse las reglas de selección e instalación de IEC 60079-14 y la normativa local aplicable (NOM-001-SEDE-2012 / NOM-032-STPS-2008 en minas subterráneas de carbón en México).Fuente: IEC 60079-14

Normas y evidencia

Normas y documentación técnica

Normas de referencia

IEC 60245
Alcance
Referencia general de diseño junto con EN 50525-2-21 (HD 22.4 / HD 22.16 Anexos A y B para cables sumergibles) y DIN VDE 0250
CSA
Edición
C22.2 No. 49
Alcance
Referencia constructiva y de corriente para configuraciones SUBCAB mm² y SUBCAB AWG (600 V)
UL
Edición
UL 62 (SOW) / UL 1581
Alcance
Referencia de diseño para servicio portátil sumergible resistente al aceite y la humedad (600 V)

Información del fabricante

Razón social
Jiangsu Tebaoflex Special Cable Co., Ltd
Domicilio registrado
Room No. 201, Building 3, No. 77 Wusongbang Road, Fuqiao Town, Taicang City, Suzhou, Jiangsu, China

Descargas

Documentos técnicos

PDF
Perfil de empresa
TEBAOFLEX: datos de la empresa, productos e industrias, fabricación y pruebas, proyectos de referencia y calidad.
Español · 07/10/2026 · 1.8 MB
Alcance: Documento de la empresa, común a todos los productos
Abrir documento: Perfil de empresa, 07/10/2026 (PDF), se abre en una pestaña nueva
PDF
Ficha t?cnica ? Cable sumergible SUBCAB
Especificaciones constructivas, cortes transversales, tablas completas de 44 configuraciones en mm? (450/750 V) y AWG (600 V), factores de correcci?n t?rmica y normas de referencia.
Espa?ol · 26/10/2026 · 1.9 MB
Alcance: Todas las configuraciones SUBCAB (series mm?, control/EMC ?S? y SUBCAB AWG / 3-2-1-GC)
Abrir documento: Ficha t?cnica ? Cable sumergible SUBCAB, 26/10/2026 (PDF), se abre en una pestaña nueva

Preguntas frecuentes

Preguntas antes de solicitar una cotización

¿Qué diferencia hay entre el cable sumergible redondo SUBCAB, un cable plano de pozo profundo y un cable H07RN-F convencional?
Los cables planos de PE/PVC están pensados para pozos tubulares de agua limpia donde el cable baja sujeto a la columna vertical sin arrastre ni abrasión. En cambio, en cárcamos de achique minero, bombeo de lodos y estaciones de aguas residuales, las bombas sumergibles emplean unidades de entrada cilíndricas con manguitos elastoméricos de compresión que exigen un cable redondo con tolerancias estrictas de diámetro exterior.
Frente a un cable flexible estándar tipo H07RN-F, la construcción SUBCAB con aislamiento EPR de 90 °C y cubierta pesada de CPE ofrece menor absorción de agua en inmersión permanente (hasta 50 m), mayor resistencia mecánica al desgarro y la opción de integrar hilos de control o verificación de tierra bajo una misma cubierta.
¿Cuándo conviene elegir la configuración 4G X + 2×1.5, la 7G o la serie AWG/3-2-1-GC?
- 4G X: para bombas sumergibles trifásicas de arranque directo (a tensión plena) sin circuitos de monitoreo externos.
- 4G X + 2×1.5: cuando la bomba incorpora sondas térmicas en el estator (T1, T2) o sensores de humedad/fuga en la cámara de aceite, evitando tender un segundo cable auxiliar expuesto a daños mecánicos.
- 7G o 7G + 2×1.5: para motores sumergibles con arranque estrella-delta (Y/Δ).
- AWG / 3-2-1-GC: para instalaciones mineras de 600 V bajo criterios norteamericanos (NEC / NOM-001-SEDE-2012) que requieren conductor de verificación de tierra (Ground Check) además de dos conductores de control.
¿Cómo se corrige la capacidad de corriente cuando la temperatura ambiente o del agua supera los 30 °C?
Las corrientes nominales de la tabla están referidas a 30 °C (IEC 60364-5-523 y NEC 310.16). Cuando el tramo expuesto al aire o el fluido bombeado supera 30 °C (hasta el máximo continuo de 70 °C), se multiplica la capacidad nominal por el factor de corrección térmica correspondiente.
Por ejemplo, para alimentar una bomba de 33 A a 52 °C de temperatura ambiente (factor 0.76): una sección 4G 4 (42 A a 30 °C) queda reducida a 42 × 0.76 = 31.9 A, que resulta insuficiente; al pasar al calibre superior 4G 6 (54 A a 30 °C) se obtiene 54 × 0.76 = 41.0 A, cumpliendo holgadamente la demanda térmica.
¿Qué función tiene la pantalla en las versiones marcadas con «S» y qué se recomienda con variadores de frecuencia (VFD)?
El prefijo S (como en S 12×1.5, S 24×1.5 y S 3×185+3×95/3) identifica una pantalla concéntrica de cobre situada entre la cubierta interior y la exterior para proteger los circuitos de monitoreo y limitar emisiones electromagnéticas (EMC).
Si su bomba sumergible opera alimentada por un variador de frecuencia (VFD) en calibres intermedios de potencia y requiere apantallamiento simétrico específico para inversores, indíquelo al solicitar la cotización para confirmar la variante blindada adecuada.
¿El cable suministrado incluye certificaciones UL, CSA, MSHA o aprobaciones Ex de terceros?
Los datos técnicos de esta página son valores típicos de referencia de ingeniería de TEBAOFLEX, basados en las normas internacionales publicadas (IEC 60245, EN 50525-2-21, IEC 60364-5-523, DIN VDE 0250, UL 62, CSA C22.2 No. 49 y NOM-001-SEDE-2012), y no constituyen por sí mismos una certificación ni una aprobación de producto de terceros.
Las dimensiones definitivas (incluido el rango exacto de diámetro exterior para el manguito sellador de su bomba) y el reporte de pruebas de rutina en fábrica se confirman en la cotización y en la documentación del pedido. Si su proyecto exige una homologación específica, indíquelo al cotizar.

SUBCAB

Cotización

¿Listo para solicitar una cotización?

Revise su selección y envíe los requisitos del cable a TEBAOFLEX.

WhatsApp Enviar email
