Guía de Proveeduría y Suministro de Cables Mineros en México: Logística, Planta y Licitaciones

En la minería mexicana, la continuidad de extracción depende de la confiabilidad de su tendido eléctrico. Desde rebajes subterráneos en Fresnillo y Sombrerete hasta tajos a cielo abierto en Cananea y Caborca, una falla en un cable portátil detiene palas mecánicas, jumbos de barrenación o bombas de achique. Con pérdidas de 25,000 a 120,000 dólares por hora de paro, seleccionar un proveedor directo de fábrica para cables mineros en México con capacidad técnica real es una decisión estratégica crítica.

Los departamentos de compras y abastecimientos afrontan cuellos de botella comunes: intermediarios revendedores con sobreprecios de hasta 30%, volatilidad del cobre en COMEX y suministradores sin respaldo fabril directo ni trazabilidad de pruebas por lote.

Esta guía examina la proveeduría de cables para minería en México: fabricación directa en tramos continuos, corredores logísticos hacia clústeres mineros, esquemas de compra para licitaciones y aseguramiento de calidad según las normas oficiales.

1. El Desafío del Abastecimiento Eléctrico en la Minería Mexicana

La minería opera en geografías complejas. Los yacimientos se ubican en zonas remotas donde la red pública concluye en subestaciones de campo. La energía hacia frentes activos fluye mediante cables portátiles expuestos a impactos de roca, abrasión por orugas, agua ácida y calor.

Los comités de adquisiciones y superintendencias enfrentan cuatro obstáculos principales:

1. Intermediación de Revendedores: Adquirir cables de arrastre de media tensión (como SHD-GC 15kV) a través de intermediarios incrementa costos un 15% a 30% y diluye la trazabilidad con la fábrica.
2. Volatilidad en Licitaciones Anuales: Fluctuaciones del cobre y polímeros complican convenios a precio fijo sin fórmulas paramétricas transparentes de ajuste.
3. Riesgos por Cables No Normados: Emplear cables industriales genéricos sin tierras simétricas ni monitoreo Ground Check incumple la NOM-023-STPS-2012 y expone a fallas operativas.
4. Logística hacia Unidad Minera: El transporte de bobinas pesadas requiere embalaje de exportación reforzado y coordinación aduanal/terrestre hacia las zonas mineras.

Superar estos retos exige trato directo con el fabricante y logística coordinada hacia plataformas mineras en México.

2. Catálogo de Cables Mineros para Proyectos en México

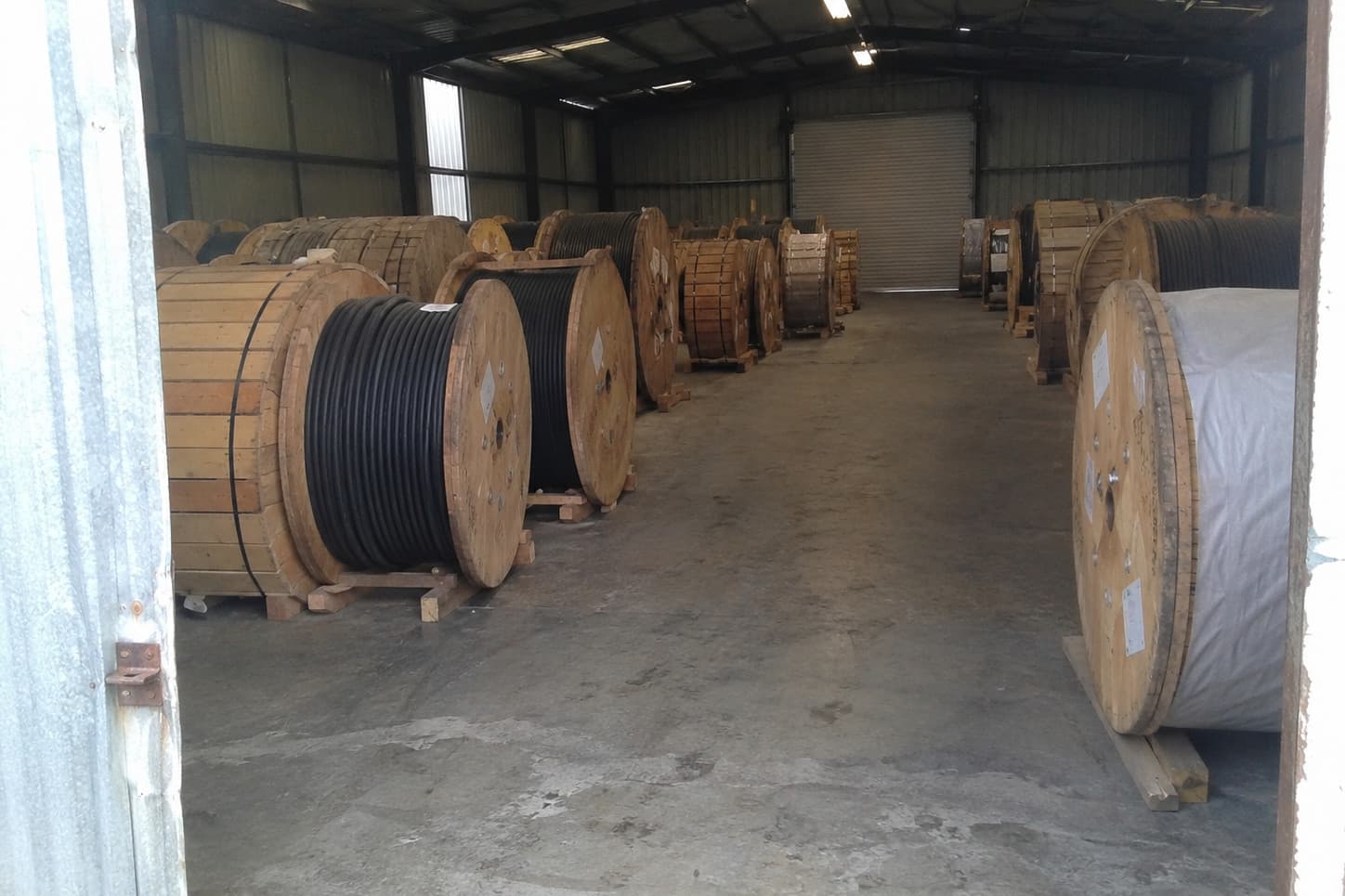

Para satisfacer las demandas de extracción, nuestra línea de fabricación cubre el rango completo de baja y media tensión portátil, producida en bobinas continuas a la medida de cada equipo.

Familias de Cables Mineros de Fabricación Directa

El catálogo de cables mineros de uso rudo reúne cinco familias:

• Cable Type W (2000V): Conductor portátil para servicio pesado sin tierras o con tierras totalmente aisladas (1 a 5 fases, 8 AWG a 500 kcmil). Su aislamiento de EPR y chaqueta de CPE resistente al aceite y ozono lo hacen idóneo para generadores, plantas de luz y bombas sumergibles de achique. Ficha técnica en Cable Type W.
• Cable Type G (2000V): Tres fases y tres tierras desnudas en intersticios. Su perfil equilibrado reduce inducción electromagnética en cargadores LHD, rozadoras y bandas en minería subterránea. Detalles en Cable Type G.
• Cable Type G-GC (2000V): Dos tierras y un conductor piloto Ground Check aislado en amarillo para monitoreo continuo del lazo a tierra en equipos pesados móviles y jumbos de perforación. Información en Cable Type G-GC y comparativa técnica en Type W vs Type G vs Type G-GC.
• Cable SHD-GC (2000V a 25000V): Blindaje electrostático de malla de cobre estañado sobre cada fase para confinamiento del campo dieléctrico en tajos de minería a cielo abierto (palas de cable y dragas). Consulte Cable SHD-GC y la guía especializada de Cable SHD-GC.
• Cable MP-GC (5000V a 25000V): Alimentador de potencia (Mine Power Feeder) con cinta de cobre y Ground Check para piques, tiros verticales y distribución de energía temporal. Detalles en Cable MP-GC y la guía de alimentación con Cable MP-GC.

3. Rutas Logísticas, Corredores de Importación y Entregas en Proyecto

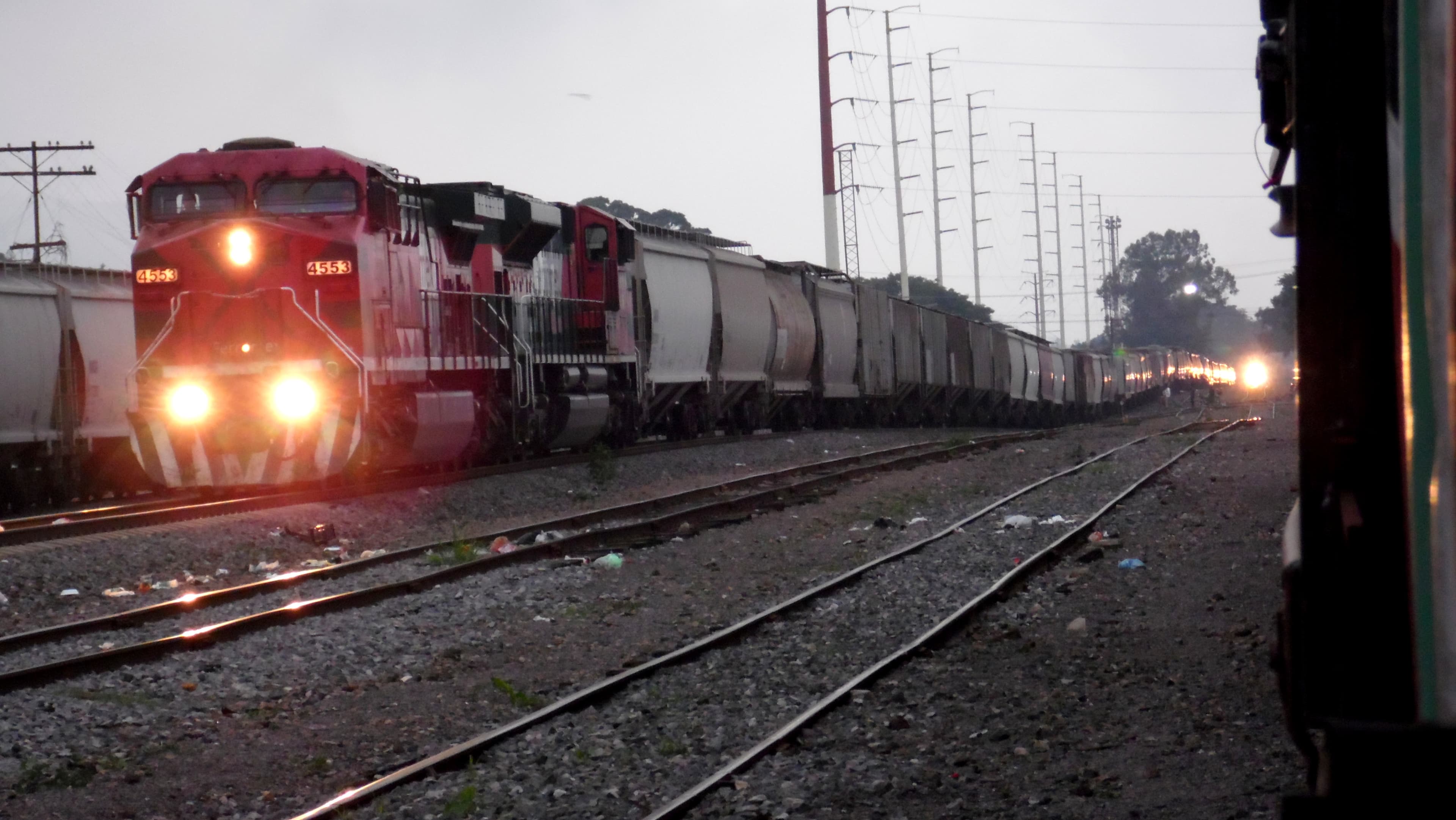

El suministro directo de fábrica hacia México opera mediante embarques marítimos por la costa del Pacífico (Manzanillo y Lázaro Cárdenas) conectados con corredores terrestres hacia los principales ejes mineros.

Corredores Logísticos por Clúster Minero

Esquemas de ruta y modalidades de entrega para proyectos mineros:

Protocolo de Embarque y Documentación Internacional

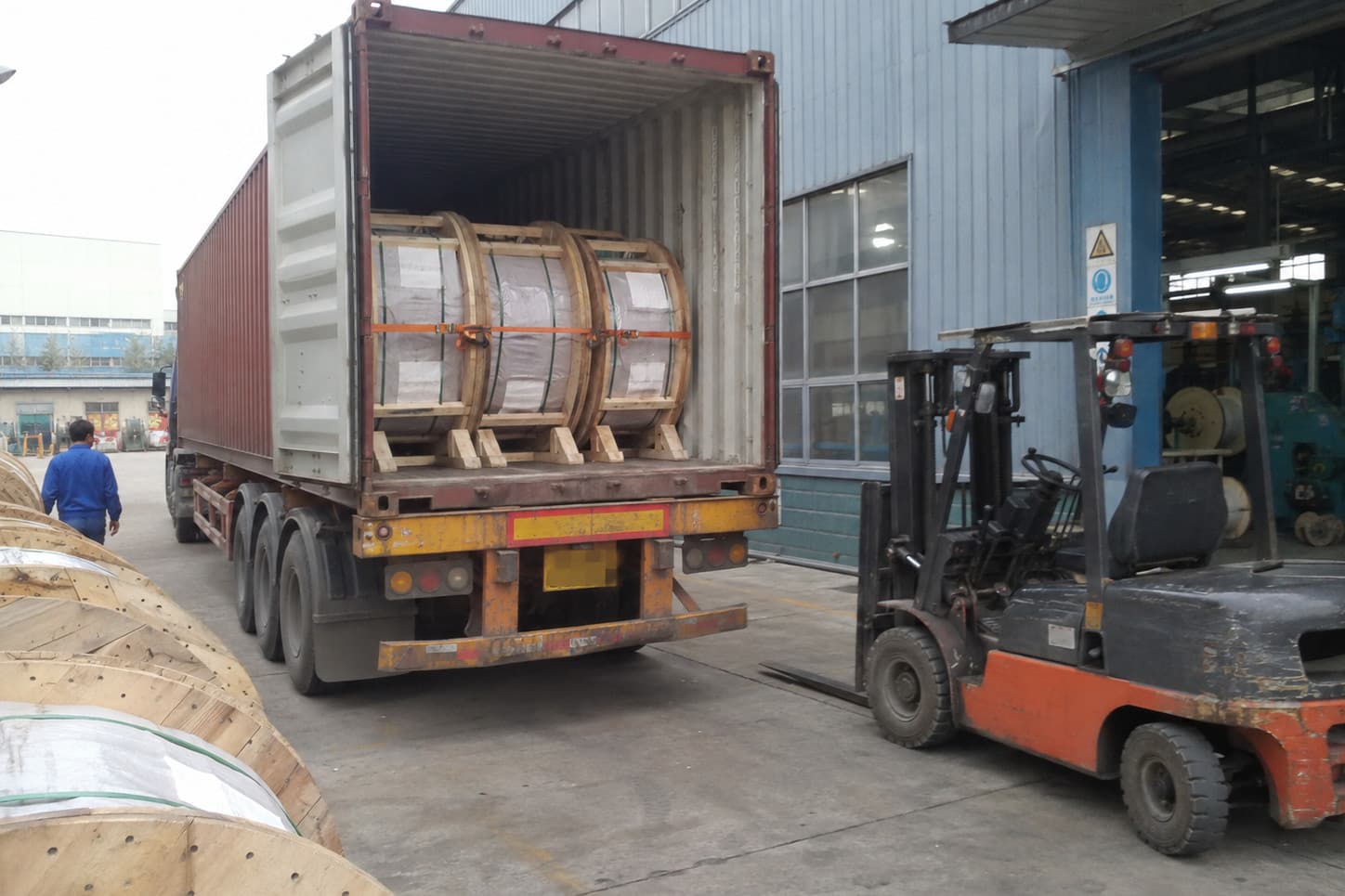

Para asegurar el arribo íntegro de carretes de hasta 3,500 kg:

1. Trazabilidad por Lote y Bobina: Identificación serializada de cada carrete desde la salida de planta hasta el arribo a proyecto.
2. Embalaje de Exportación Reforzado: Carretes de madera tratada térmicamente (NIMF-15) con protección perimetral para maniobras portuarias y terrestres.
3. Documentación Completa de Comercio Exterior: Factura comercial, Packing List detallado, Conocimiento de Embarque (B/L), Certificado de Origen y Certificado de Calidad de fábrica (FAT) con lote serializado.

4. Modalidades de Adquisición para Departamentos de Compras y Licitaciones

Los esquemas comerciales se adaptan a las fases de desarrollo de mina, expansión de tajo o paros programados de mantenimiento.

Tres modalidades para optimizar presupuesto y continuidad operativa:

1. Pedidos por Proyecto y Reposición Programada

• Objetivo: Cubrir requerimientos de ampliación de circuito, nuevas bombas o reemplazo de cables de arrastre.
• Mecanismo: Fabricación en tramos continuos a la longitud exacta del tambor, pruebas de rutina FAT y despacho directo (FOB/CIF/DAP).
• Precio: Cotización directa de fábrica referenciada al valor internacional del cobre.
• Ventaja: Eliminación de márgenes de intermediación comercial y cero desperdicio por recortes.

2. Contratos Marco Anuales (Licitaciones y Abastecimiento Programado)

• Objetivo: Asegurar el suministro del Plan Operativo Anual para flotas de jumbos, excavadoras y palas.
• Mecanismo: Calendario de producción y embarques escalonados alineados con los mantenimientos trimestrales o semestrales de la mina.
• Precio: Fórmula paramétrica ligada a cotizaciones de cobre en COMEX o LME, generando ahorros del 15% al 25% frente a compras intermediadas.
• Trazabilidad: Homologación técnica de especificaciones para estandarizar calibres y accesorios en toda la unidad.

3. Consolidación Multi-Calibre por Contenedor (FCL)

• Objetivo: Optimizar el costo unitario de flete marítimo y terrestre para operaciones en Sonora, Zacatecas y Chihuahua.
• Mecanismo: Agrupación de bobinas de baja tensión (Type W, Type G-GC) y media tensión (SHD-GC, MP-GC) en un mismo embarque consolidado.
• Documentación: Expediente técnico y aduanero unificado por orden de compra.
• Ventaja: Reducción sustancial del costo logístico por metro lineal instalado.

5. Control de Calidad, Normatividad NOM y Ensayos en Fábrica

El ambiente minero confinado no tolera fallas de aislamiento dieléctrico ni fugas de corriente a tierra.

Marco Normativo de Referencia en México

Todo cable minero proyectado para operaciones en México debe satisfacer cuatro criterios normativos clave:

1. NOM-001-SEDE-2012 (Artículos 400 y 610): Regula cables portátiles en maquinaria móvil, exigiendo cubiertas continuas resistentes a aceites, corte y ozono.
2. NOM-023-STPS-2012 (Numeral 9.9): Mandata que los cables de maquinaria móvil incorporen tierras, conductor Ground Check y blindaje dieléctrico.
3. ANSI/NEMA WC 58 / ICEA S-75-381: Define los espesores dieléctricos de aislamiento EPR y cubiertas de CPE/TPU de servicio extra-pesado.
4. Ensayos de Retardo a la Flama (FT1 / FT4): Verifica formulaciones autoextinguibles en laboratorio de planta que previenen la propagación de flama en galerías y tiros de ventilación.

Ensayos de Laboratorio por Lote de Fabricación

Previo al embarque, cada bobina se prueba bajo estándares internacionales:

• Prueba de Chispa Continua (Spark Test): Verificación al 100% del hule EPR extruido hasta 17.5 kV para eliminar porosidades.
• Tensión Dieléctrica de Alta Tensión (Hi-Pot Test): Sobretensión aplicada durante cinco minutos continuos entre conductores y tierras.
• Resistencia Óhmica y Aislamiento: Medición de resistividad de cobre y prueba megóhmetro a 20 °C.
• Cobertura de Blindaje: Verificación de más de 60% de cobertura óptica de malla de cobre estañado en cables SHD-GC.

Cada embarque incluye Certificado de Molino (Mill Test Report) con trazabilidad serializada al número de lote impreso en la chaqueta.

6. Protocolo de Embalaje, Maniobras en Patio y Recepción

Cerca del 35% de los fallos prematuros en cables nuevos resulta de daños mecánicos durante maniobras de flete y descarga.

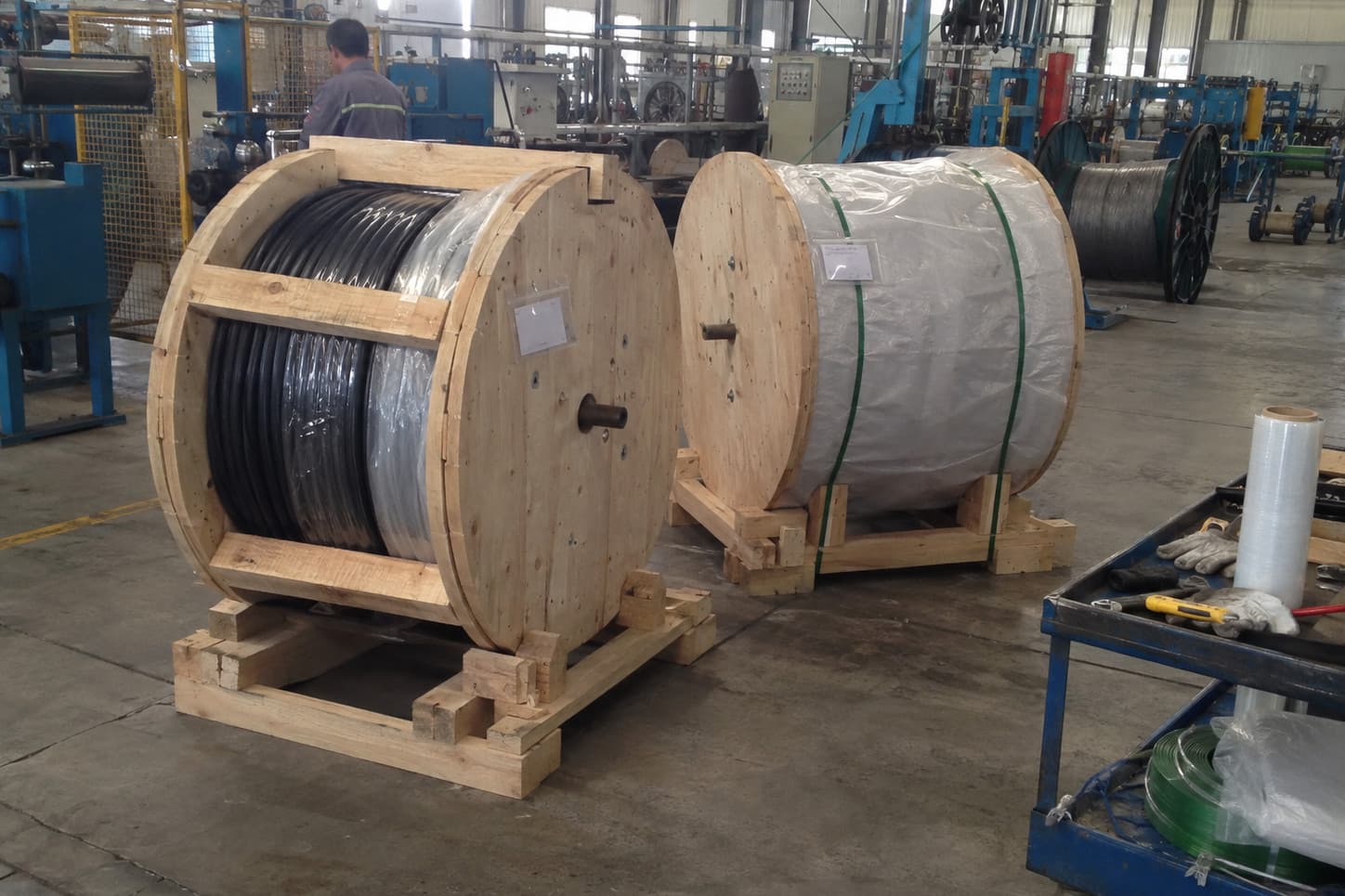

Especificaciones de Empaque Industrial

• Carretes de Madera Reforzada: Pino con tratamiento térmico NIMF-15, duelas dobles y tensores de acero para manejo con montacargas de 5 a 10 T.
• Protección Perimetral de 360°: Duelas o cartón corrugado que resguardan las espiras exteriores contra golpes de uñas de montacargas.
• Sellado Termocontráctil Hidrostático: Puntas selladas con capuchón caliente y adhesivo hidrófugo contra absorción capilar de humedad.
• Zunchado de Acero: Carretes fijados con calzas empernadas a la plataforma y cadenas de trinquete con protectores de esquina.

Recomendaciones para Recepción en Patio

1. Verificar que los sellos termocontráctiles de las puntas permanezcan sellados.
2. Cotejar la leyenda impresa en la cubierta: voltaje, calibre, norma ICEA S-75-381 y número de lote.
3. Desenrollar haciendo girar el carrete sobre caballetes hidráulicos con eje central; nunca jalar espiras lateralmente, pues provoca torsión helicoidal permanente (kinking).

7. Tabla Comparativa de Especificaciones para Compras y Licitaciones

Parámetros técnicos de referencia para la elaboración de bases de licitación y órdenes de compra:

Esta homologación permite consolidar compras de terminales de potencia, muffas termocontráctiles y conectores rápidos.

8. Preguntas Frecuentes para Compradores Técnicos y Contratos

¿Cuál es la ventaja de comprar directo al fabricante frente a distribuidores?

Los distribuidores generales revenden material comercial intermediado, encareciendo precios un 15% a 30%. Comprar directo con TEBAOFLEX asegura precios de fábrica, certificados de prueba por carrete (FAT), fabricación sin empalmes a la longitud requerida y soporte de ingeniería directo.

¿Se pueden fabricar tramos a la medida exacta del equipo?

Producimos bobinas en tramos continuos a la medida requerida en todas las familias de baja y media tensión, desde 75 m de Type G-GC para jumbos hasta carretes de SHD-GC 15kV para palas, con puntas selladas contra humedad.

¿Cómo opera el ajuste de precios por metal en contratos anuales?

El contrato incluye una fórmula paramétrica basada en el peso de cobre. El ajuste mensual toma el promedio de cobre en COMEX o LME y el tipo de cambio oficial, dando certeza contable al presupuesto.

¿Qué documentación técnica respalda las auditorías técnicas en mina?

Cada embarque incluye Certificado de Calidad de fábrica (FAT) con pruebas dieléctricas, ficha técnica de producto y parámetros constructivos conforme a ICEA S-75-381 / NEMA WC 58 y criterios de instalación de NOM-001-SEDE-2012 y NOM-023-STPS-2012.

Optimice el Abastecimiento Eléctrico de su Operación Minera

Contar con suministro directo de fábrica en cables de uso rudo es la mayor garantía de trazabilidad y ahorro para proyectos en los distritos mineros de México:

• Asistencia Técnica de Ingeniería: Dimensionamiento de calibre, caídas de tensión y selección de cubiertas.
• Cotizaciones en Menos de 24 Horas: Propuestas económicas directas de planta con programa de producción y embarque.
• Logística Internacional a Proyecto: Envíos bajo esquemas FOB, CIF o DAP con embalaje reforzado para minería.

Solicite su cotización a través de nuestro formulario de atención comercial o contacte a nuestro equipo de ingeniería para convenios anuales de suministro.
