Cable NTSCGEWÖU vs. (N)TSCGECEWÖU y SHD-GC en Agua AD8

Especificar un cable minero de tambor seco NTSCGEWÖU o un cable norteamericano de arrastre SHD-GC para alimentar una electrobomba sumergida a 150–300 m de profundidad expone al aislamiento de media tensión a presiones hidrostáticas de 15 a 30 bar para las cuales sus cubiertas dinámicas nunca fueron diseñadas. Considerando que los sistemas de bombeo representan cerca del 25 % del consumo eléctrico de los motores industriales (U.S. Department of Energy — Pump Systems (sitio externo), consultado el 2026-10-29), una falla fase-tierra bajo el agua en presas de jales, diques flotantes o dragas eléctricas en México paraliza de inmediato toda la operación de desagüe.

Esta comparativa técnica evalúa cara a cara las tres familias de media tensión más consultadas en ingeniería minera y marítima —NTSCGEWÖU (tambor seco), (N)TSCGECEWÖU (inmersión permanente SUB-E PLS) y SHD-GC (ICEA S-75-381)— bajo normas internacionales verificables (IEC 60502-2 (sitio externo), IEC 60811-403 (sitio externo) e IEC 60811-404 (sitio externo)). Para aplicaciones secas de devanado en superficie, consulte también nuestra homologación entre cables ICEA S-75-381 y DIN VDE 0250 en minería.

Matriz comparativa: (N)TSCGECEWÖU vs. NTSCGEWÖU vs. SHD-GC

La tabla siguiente resume las diferencias constructivas, dieléctricas e hidráulicas que determinan la supervivencia del cable en servicio continuo:

Mientras que EN 50525-2-21 Anexo E establece la referencia base AD8 hasta 10 m para cables de baja tensión como H07RN8-F, las construcciones industriales especializadas amplían ese techo mediante formulaciones elastoméricas de baja absorción y ensayos de presión hidrostática del fabricante: 50 m en SUBCAB de baja tensión y 300 m (≈ 30 bar) en el diseño sumergible de media tensión (N)TSCGECEWÖU (SUB-E PLS basado en DIN VDE 0250-813):

Decodificación VDE: ¿qué cambian las letras «CE» entre NTSCGEWÖU y (N)TSCGECEWÖU?

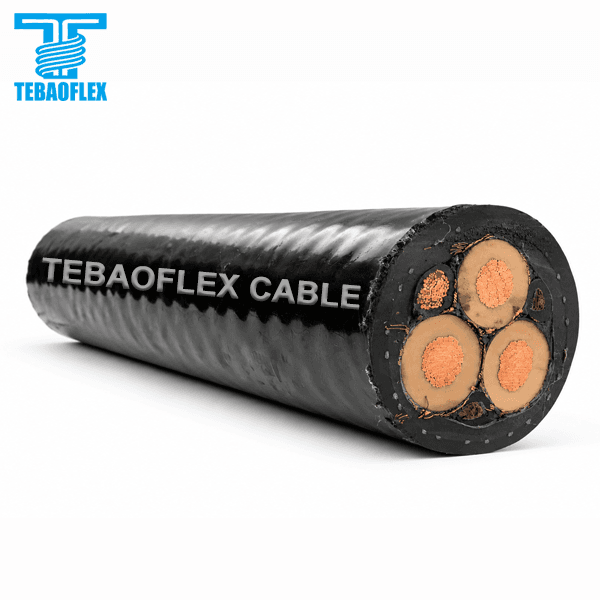

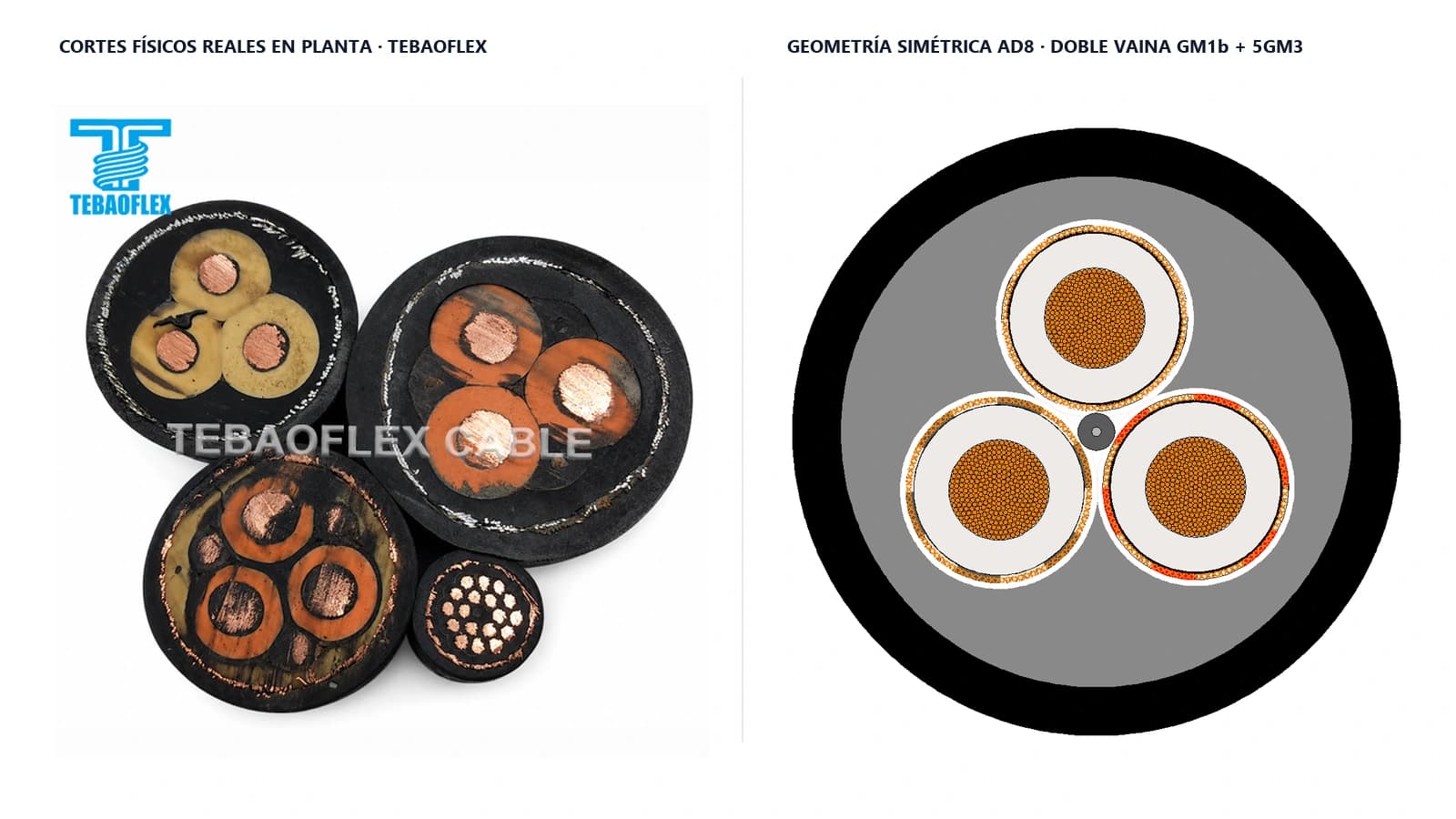

La arquitectura (N)TSCGECEWÖU supera al NTSCGEWÖU convencional en bombeo sumergible y accionamientos con variador de frecuencia porque añade una pantalla y tierra concéntrica trenzada de cobre sobre cada fase individual (CE) y una formulación de doble cubierta estanca radialmente. En la nomenclatura alemana DIN VDE 0250-813, cada bloque de letras define una función física verificable:

• (N): Diseño especial basado en norma nacional alemana (VDE) adaptado para inmersión severa SUB-E PLS.
• TSCGE: Cable flexible de servicio pesado con aislamiento de caucho etileno-propileno EPR 3GI3 y capas semiconductoras interna y externa coextruidas (E) que eliminan vacuolas de aire e ionización interna.

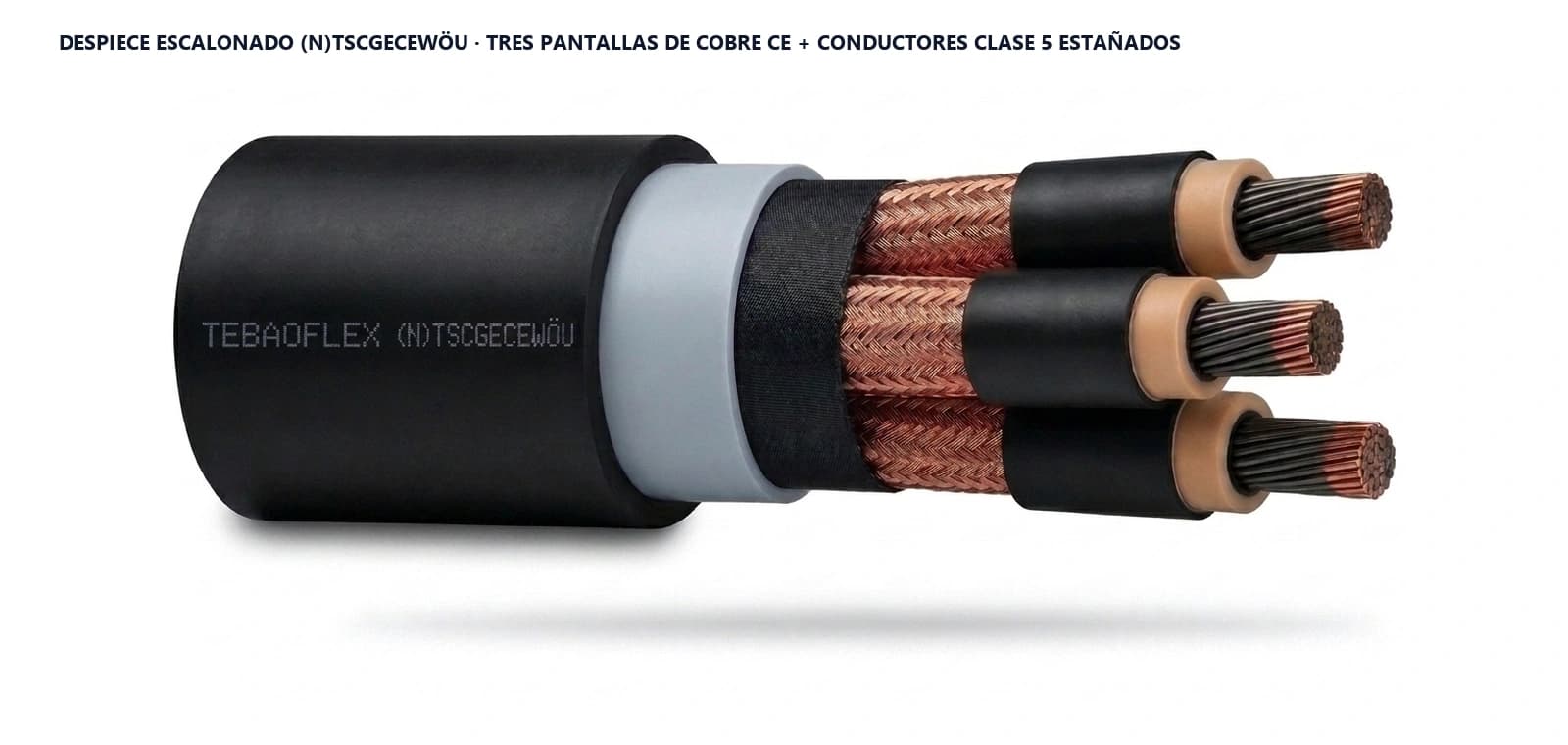

• CE (la diferencia crítica frente a NTSCGEWÖU): Conductor de protección PE dividido en tres pantallas concéntricas individuales de alambres de cobre estañado aplicadas alrededor de cada fase aislada (3E, por ejemplo 3×50 + 3×25/3E). Mientras un NTSCGEWÖU estándar aloja su tierra en los intersticios entre fases, el sufijo CE envuelve cada fase al 100 %, drenando corrientes capacitivas de modo común de inversores PWM / VFD y asegurando disparo instantáneo ante cualquier defecto de aislamiento bajo el agua.
• WÖU: Resistencia comprobada al agua (W), inmersión en aceite mineral según IEC 60811-404 (Ö, IEC 60811-404 Webstore (sitio externo)) y no propagación vertical de la llama conforme a IEC 60332-1-2 (U, IEC 60332-1-2 Webstore (sitio externo)).

Comportamiento bajo presión hidrostática AD8 (30 bar) y prevención de arborescencias acuosas

En inmersión permanente por encima de 50 metros, (N)TSCGECEWÖU gana de forma concluyente porque combina la inmunidad intrínseca del elastómero EPR 3GI3 frente a las arborescencias acuosas (water treeing) con una doble barrera elastomérica vulcanizada (GM1b + 5GM3) libre de caminos capilares longitudinales.

En cables terrestres de media tensión aislados con polietileno reticulado estándar (XLPE), la combinación simultánea de humedad y gradiente eléctrico superior a 2 kV/mm genera microcanales dendríticos (water trees) en las fronteras semicristalinas del polímero que degradan la rigidez dieléctrica hasta provocar perforación completa. El compuesto amorfo EPR 3GI3 empleado en (N)TSCGECEWÖU carece de esas fronteras cristalinas y mantiene su estabilidad dieléctrica en ambientes húmedos. Conforme a la tabla de ensayos de rutina de DIN VDE 0250 Parte 813 (dentro del marco general de cables extruidos de media tensión IEC 60502-2 (sitio externo)), cada tramo se somete en fábrica a tensiones de prueba en corriente alterna de 11 kV, 17 kV, 24 kV y 29 kV durante 5 minutos sin perforación:

¿Por qué falla entonces un SHD-GC o un NTSCGEWÖU de tambor seco si también emplean EPR? El punto débil en inmersión a 30 bar (300 m) no es solo el aislamiento primario, sino la interfaz mecánica de las cubiertas y el prensaestopas:

1. Permeación por rellenos textiles higroscópicos: Muchos cables de arrastre o tambor utilizan hilos de refuerzo textil o rellenos fibrosos para absorber impactos contra roca; bajo 20–30 bar, esas fibras actúan como mechas que conducen agua mineralizada hasta la caja de conexiones del motor. (N)TSCGECEWÖU sustituye rellenos porosos por una cubierta interna extruida maciza de goma EPR GM1b totalmente estanca.
2. Circularidad calibrada para prensaestopas sumergibles: Una cámara terminal de electrobomba sumergible depende de la compresión radial uniforme de un buje elastomérico (ANSI/HI Submersible Pump Standards (sitio externo)). La cubierta exterior de polietileno clorado reticulado CM 5GM3 del (N)TSCGECEWÖU se extruye con tolerancia cerrada (Ø exterior mín. – máx. documentado calibre por calibre) para mantener hermeticidad a 30 bar incluso en aguas ácidas, salobres o marinas.

Escenarios reales de aplicación: ¿cuándo elegir cada cable en México?

Para evitar tanto el sobredimensionamiento como los paros por falla a tierra en subestaciones mineras y portuarias reguladas bajo la NOM-001-SEDE-2012 (SENER México (armonizada con NFPA 70 / NEC (sitio externo))), aplique esta regla de asignación por equipo:

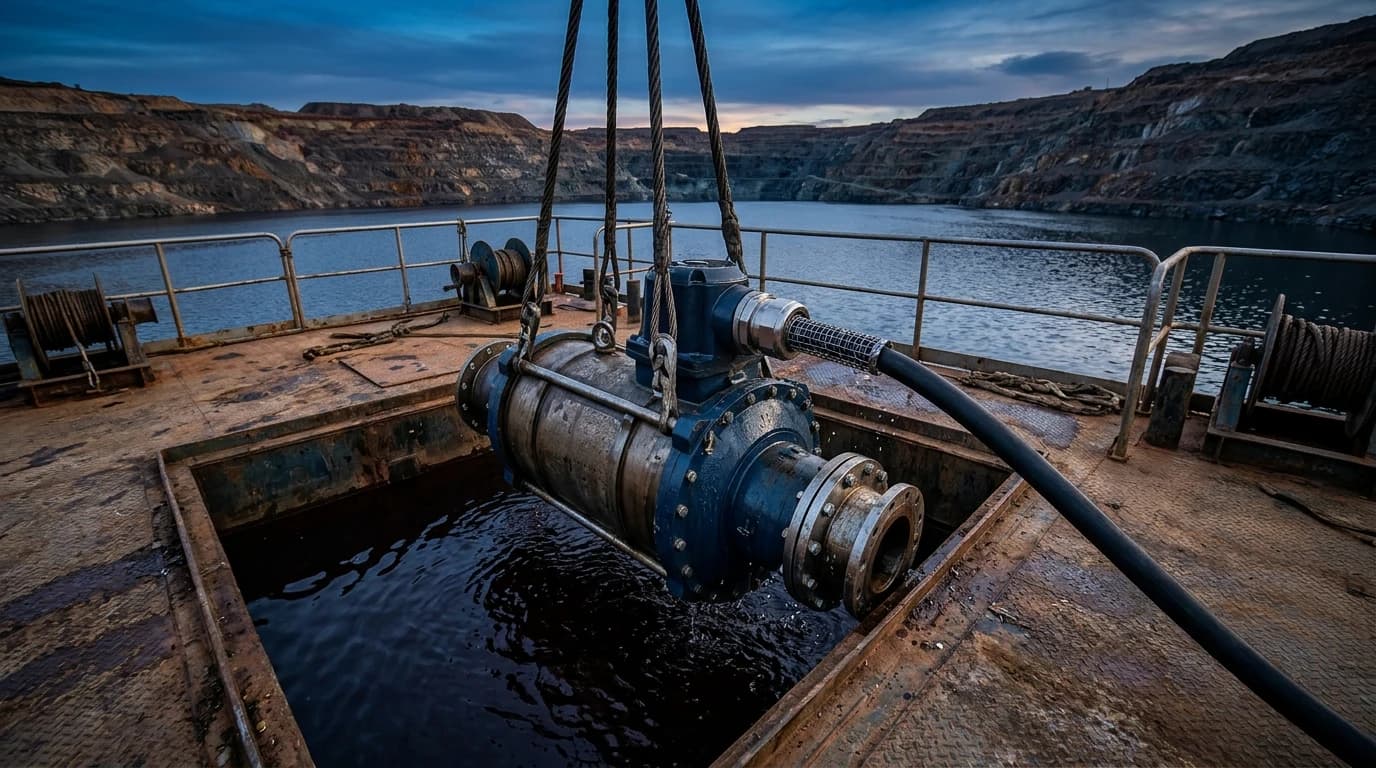

• Elija (N)TSCGECEWÖU (3.6/6 a 12/20 kV, AD8 300 m) para: — Electrobombas sumergibles principales de desagüe vertical o inclinado en minería subterránea y tajos inundados (100 a 300 m de columna de agua; vea el cálculo paso a paso de cable para pozo profundo y bomba sumergible MT). — Dragas eléctricas de succión con cortador, bombas sumergibles de lodos y relaves en barcazas de presas de jales y bombas de lastre en diques secos flotantes (donde se busca un cable marino para bomba sumergible de alto calibre resistente a agua de mar, aceites hidráulicos, ozono y radiación UV). Consulte un ejemplo real en este proyecto de suministro de cable de media tensión para bomba sumergible.
• Elija SHD-GC (ICEA S-75-381, 2 kV a 25 kV) para: — Palas eléctricas de cable, perforadoras rotativas, subestaciones unitarias móviles (Mine Power Centers) en minería a cielo abierto y casetas de bombeo estacionarias en superficie seca, donde el requisito normativo dominante es la resistencia al aplastamiento por camiones de acarreo y el circuito piloto GC (Ground-Check). Revise las especificaciones en nuestra ficha de cable minero SHD-GC.
• Elija NTSCGEWÖU o NTSKCGEWÖU (tambor seco DIN VDE 0250-813) para: — Equipos de origen europeo con tambor enrollador motorizado de alta velocidad, grúas pórtico o rozadoras subterráneas que requieren control de torsión axial y fibras ópticas o pares de control integrados sin inmersión hidrostática profunda.
• Elija SUBCAB o H07RN8-F (baja tensión 450/750 V – 0.6/1 kV) cuando: — La electrobomba sumergible opera en 440/480 V a profundidades menores de 50 m (SUBCAB sumergible) o 10 m (H07RN8-F sumergible).

Preguntas frecuentes sobre NTSCGEWÖU, (N)TSCGECEWÖU y SHD-GC

¿Puedo sumergir temporalmente un cable NTSCGEWÖU o SHD-GC en un cárcamo de mina?

Ambos soportan charcos accidentales, lodo superficial y lavado a presión en galerías húmedas. Sin embargo, ninguno debe instalarse conectado de forma permanente a una electrobomba sumergida bajo varios bares de columna hidrostática: carecen de homologación de inmersión continua AD8 hasta 300 m y su garantía dieléctrica no cubre penetración radial de agua por presión en el prensaestopas ni en los intersticios de tierra.

¿Cómo se conectan las tres pantallas «CE» (3E) cuando el sistema tiene relevador Ground-Check?

En sistemas europeos o variadores VFD de tres fases más tierra simétrica, las tres pantallas trenzadas individuales de cobre CE (3E) se agrupan concéntricamente en el interior seco de la cámara terminal del motor al borne PE y en superficie a la barra de tierra de la celda. Si la subestación minera norteamericana exige monitoreo continuo de bucle piloto (Ground-Check), el proyecto puede especificar una variante constructiva sumergible con conductor de verificación dedicado o relevador diferencial toroidal de falla a tierra de alta sensibilidad.

¿Qué diferencia de vida útil ofrece el cobre estañado frente al cobre desnudo en aguas de mina?

En pozos con presencia de sulfuros disueltos, pH ácido o agua salobre marina, los vapores corrosivos atacan rápidamente el cobre recocido desnudo en las zonas de terminación, elevando la resistencia de contacto. El cobre electrolítico estañado extraflexible Clase 5 utilizado tanto en las fases como en las pantallas CE del (N)TSCGECEWÖU pasiva la superficie metálica contra la sulfidación y facilita terminaciones limpias y confiables.

Conclusión: especifique según presión hidrostática y régimen mecánico

Ningún cable de media tensión resuelve simultáneamente el devanado de alta velocidad en tambor seco, el aplastamiento por maquinaria pesada sobre roca y la inmersión permanente bajo 30 bar de columna de agua. Reservar el NTSCGEWÖU para tambores dinámicos, el SHD-GC para arrastre pesado en superficie y el (N)TSCGECEWÖU para pozos verticales profundos, presas de jales y dragas elimina la causa número uno de reemplazo prematuro de electrobombas de gran potencia.

Revise las 27 configuraciones desde 3×25+3×25/3E hasta 3×185+3×95/3E (en 3.6/6, 6/10, 8.7/15 y 12/20 kV) y descargue la ficha técnica completa en PDF directamente en la página del cable sumergible de media tensión (N)TSCGECEWÖU, o solicite apoyo de selección para su proyecto en México a través de nuestra sección de contacto de ingeniería.
