Cálculo de Cable para Pozo Profundo y Bomba Sumergible MT

Los sistemas de bombeo consumen cerca del 25 % de toda la electricidad empleada por motores industriales, y el dimensionamiento conjunto de bomba, tubería y alimentador eléctrico permite reducir ese consumo entre un 20 % y un 40 %, de acuerdo con las guías de evaluación energética del Departamento de Energía de EE. UU. (U.S. Department of Energy — Pump Systems Optimization (sitio externo), consultado el 2026-10-29). En tiros verticales y pozos de abatimiento freático de 150 a 300 m en Zacatecas, Durango o Chihuahua, mantener un motor de más de 250 kW en baja tensión (480 V) dispara la corriente por encima de 400 A, multiplica las pérdidas por efecto Joule (I²R) y satura las abrazaderas de la columna de descarga.

Esta guía desarrolla paso a paso el cálculo de cable para pozo profundo en estaciones de desagüe minero e industrial: desde la potencia al freno corregida por densidad de pulpa hasta la migración a media tensión (4.16 kV, 6.6 kV o 13.8 kV), la verificación de caída de tensión, el esfuerzo axial máximo de 15 N/mm² y la eliminación de empalmes sumergidos. Si su proyecto opera en cárcamos someros o pozos en baja tensión hasta 50 m (440/480 V), consulte primero nuestra guía de selección de cable para bomba sumergible en baja tensión H07RN8-F y SUBCAB.

Datos previos antes de iniciar el cálculo eléctrico

Antes de abrir una tabla de ampacidad, reúna cinco parámetros hidráulicos y de red verificados en la hoja de datos del proyecto (bajo lineamientos de pruebas de bombas rotodinámicas sumergibles ANSI/HI — Hydraulic Institute Standards (sitio externo) y regulación de aguas de laboreo ante CONAGUA bajo protección IEC 60529 IPX8/AD8 (sitio externo)):

• Caudal de diseño (Q) en L/s o m³/h, incluyendo el margen para avenidas extraordinarias en interior de mina.
• Altura dinámica total o altura manométrica (H_TDH) en metros, sumando nivel dinámico del pozo (150 a 300 m), pérdidas por fricción en columna de acero y presión de descarga en brocal.
• Gravedad específica del fluido (SG): agua limpia (1.00), agua ácida de mina con sólidos finos (1.03–1.08) o lodos y aguas residuales pesadas (1.10–1.18).
• Tensión disponible en subestación unitaria: 480 V, 4.16 kV, 6.6 kV o 13.8 kV, e indicación de si el arranque es mediante autotransformador, arrancador suave o variador de frecuencia (VFD).
• Longitud total de tendido (L): tramo sumergido vertical más recorrido horizontal desde el brocal hasta la celda de media tensión.

Paso 1: Calcular la altura manométrica y la potencia de la bomba sumergible

Al terminar este paso conocerá la potencia eléctrica real absorbida por el motor sumergible y evitará subdimensionar el conductor por asumir densidad de agua potable. En el cálculo de bombas sumergibles para aguas residuales o agua de laboreo minero con finos en suspensión, la potencia hidráulica crece linealmente con la gravedad específica (SG) del fluido bombeado.

1. Determine la altura manométrica total (H_TDH): Sume la cota vertical desde el nivel dinámico mínimo hasta el cabezal de descarga (H_s), las pérdidas en tubería, válvulas de retención y codos (h_f), y la carga de velocidad.
2. Calcule la potencia al eje (P_eje en kW): Aplique la ecuación fundamental con gravedad g = 9.81 m/s², caudal Q en m³/s y eficiencia hidráulica de la bomba η_b (típicamente 0.78–0.84 en bombas multietapa de pozo profundo): P_eje (kW) = (Q × H_TDH × SG × 9.81) / η_b
3. Obtenga la corriente nominal de línea (I_n): Para un motor de potencia nominal P_motor (kW), divida entre su eficiencia eléctrica (η_m ≈ 0.86–0.92 en motores sumergibles de columna) y su factor de potencia (cos φ ≈ 0.85–0.89): I_n (A) = P_motor / (1.732 × V_línea (kV) × η_m × cos φ)
4. Verifique con un caso real de tiro minero (450 kW a 280 m): Un bombeo de 115 L/s (0.115 m³/s) a H_TDH = 295 m con agua mineralizada (SG = 1.05, frente a 406 kW si fuera agua limpia SG = 1.00) y η_b = 0.82 demanda P_eje ≈ 426 kW, seleccionándose un motor comercial de 450 kW (600 HP). Evaluando ese motor de 450 kW con η_m = 0.86 y cos φ = 0.87, observe cómo cae drásticamente la corriente al pasar de 480 V a media tensión:

Paso 2: Elegir el escalón de media tensión y descartar cables impropios

Al concluir este paso habrá vinculado la tensión nominal de su red mexicana con la clase de aislamiento sumergible correcta según IEC 60502-2 (IEC 60502-2 Webstore (sitio externo)) y DIN VDE 0250 Parte 813. En campo todavía ocurre un error grave: intentar alimentar pozos profundos con cables monopolares de construcción seca tipo THHN / THWN-2 calibre 2/0 o con cables mineros de tambor seco sin barrera radial AD8. Bajo 20 a 30 bar de presión hidrostática, el agua penetra microscópicamente las cubiertas termoplásticas rígidas, inunda el aislamiento y provoca falla a tierra en semanas.

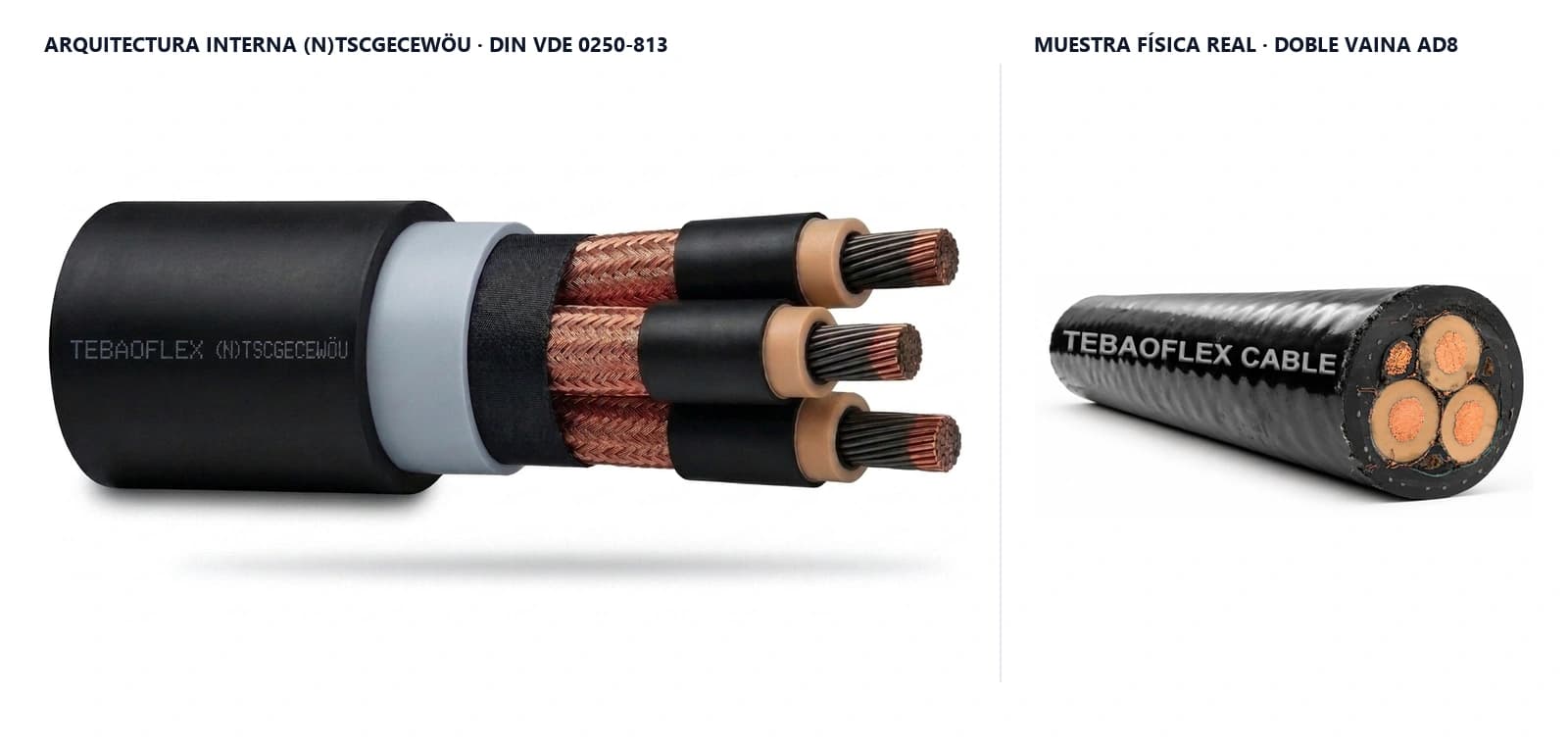

En variadores de velocidad (VFD) de media tensión, exija siempre la arquitectura (N)TSCGECEWÖU frente a NTSCGEWÖU y SHD-GC con tres pantallas individuales trenzadas de cobre estañado CE (3E) aplicadas sobre la capa semiconductora externa de cada fase. Esta geometría simétrica confina el campo eléctrico radial y retorna las corrientes capacitivas de alta frecuencia sin picar los rodamientos de la electrobomba.

Paso 3: Dimensionar el calibre por ampacidad térmica y caída de tensión a 300 m

Al finalizar este paso tendrá el calibre milimétrico (mm²) verificado simultáneamente por calentamiento continuo (IEC 60287-1-1, IEC 60287-1-1 Webstore (sitio externo)) y por caída de tensión bajo criterios de la NOM-001-SEDE-2012 publicada por la Secretaría de Energía (SENER México (armonizada con NFPA 70 / NEC (sitio externo)), artículos 210-19 Nota 4 y 430-22).

1. Aplique el factor de motor continuo (125 %): Multiplique la corriente nominal I_n por 1.25. Para la bomba de 450 kW en 4.16 kV (I_n = 83.5 A), la corriente de diseño es 104.4 A.
2. Corrija el tramo en aire sobre brocal: Aunque el tramo sumergido disipa calor eficientemente en el agua, el segmento superior que sube por charola o galería ventilada a 35–40 °C gobierna el límite térmico. En 3.6/6 kV, una sección 3×25+3×25/3E admite 131 A a 30 °C en aire libre (DIN VDE 0298-4), y 3×35+3×25/3E eleva el margen a 162 A.
3. Verifique la caída de tensión porcentual (ΔV %): Con resistencia en CA a 90 °C (R_90 en Ω/km) y reactancia inductiva (X ≈ 0.095–0.115 Ω/km), calcule para longitud L en kilómetros: ΔV (%) = [1.732 × I_n × L × (R_90 × cos φ + X × sin φ) / V_línea] × 100
4. Compare el resultado en régimen permanente (≤ 3 %) y en arranque (≤ 10–15 %): El siguiente gráfico muestra por qué un tiro de 300 m con sección 3×50 mm² es inviable en 480 V con una sola terna, mientras que en 4.16 kV y 6.6 kV mantiene la caída de tensión por debajo del 0.5 %:

Puede contrastar su propio par de potencia, tensión y profundidad en segundos con la calculadora interactiva incluida en la ficha del cable sumergible de media tensión (N)TSCGECEWÖU y revisar nuestros criterios de tendido para minería subterránea y tiros verticales.

Paso 4: Verificar tracción axial (15 N/mm²) y descartar mufas sumergidas

Al completar este último paso habrá blindado mecánicamente la bajada vertical y el sello hidrostático del cabezal del motor. En pozos profundos, la segunda causa de paro catastrófico —después del ingreso de humedad— es la elongación de las hebras de cobre Clase 5 por descolgar el cable sin sujeción escalonada, seguida por fallas dieléctricas en empalmes intermedios sumergidos.

1. Compruebe la tracción admisible máxima sobre el cobre (DIN VDE 0298-3): La fuerza estática sobre las tres fases nunca debe superar 15 N/mm² × S_total_fases. Por ejemplo, un cable 3×50+3×25/3E en 6/10 kV tiene una tracción máxima admisible de 2,250 N y una masa aproximada de 4.08 kg/m (≈ 40 N/m en aire). Eso significa que un tramo libre sin sujetar de apenas 56 metros ya agotaría por completo el límite elástico del conductor.

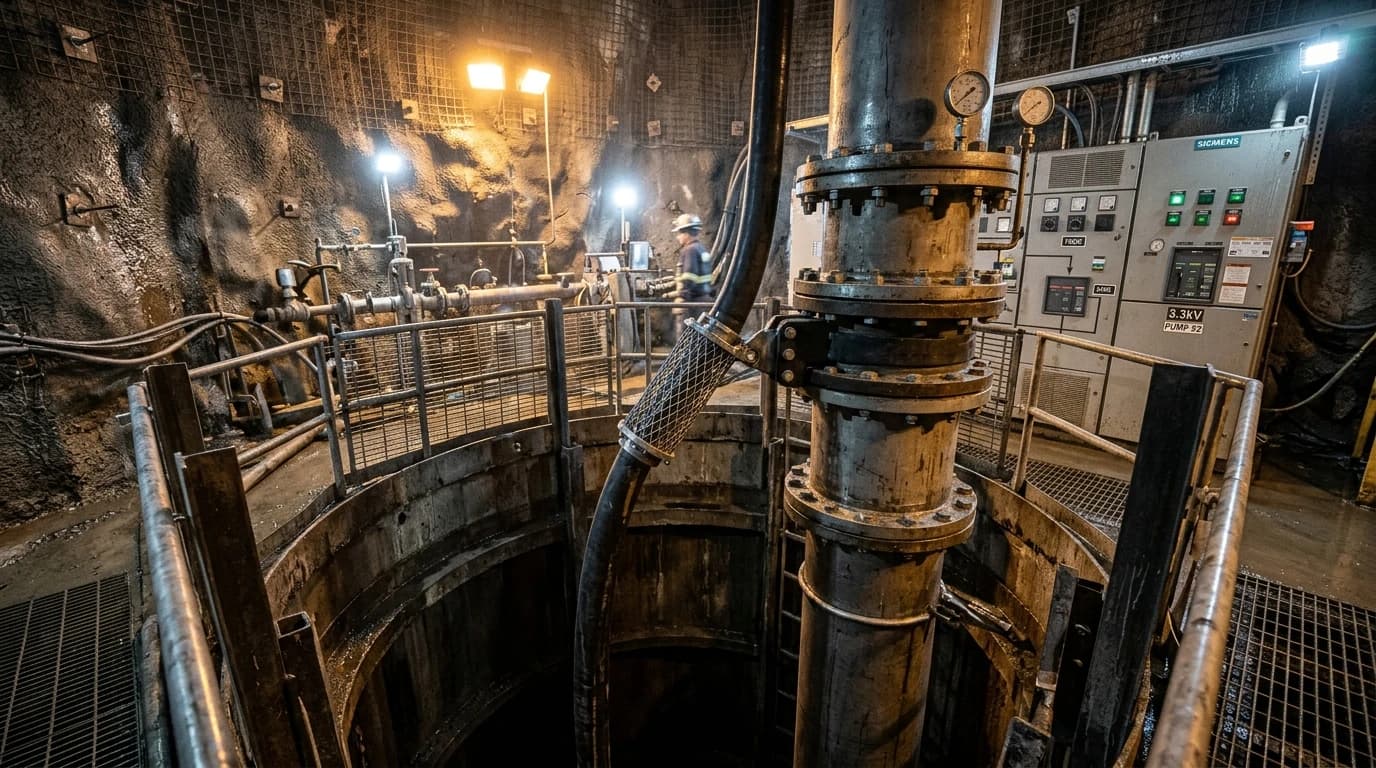

2. Fije el cable cada 3 a 5 m sobre la columna de impulsión: La bomba desciende suspendida exclusivamente de su tubería de acero bridada o cable de izaje inoxidable. Sujete el alimentador (N)TSCGECEWÖU cada 3 a 5 metros con abrazaderas revestidas de neopreno o poliuretano sin estrangular la cubierta 5GM3, e instale una malla soporte tipo Kellems en el cabezal del pozo respetando el radio mínimo de curvatura (≥ 10 × D estático; ≥ 15 × D en polea de guía).

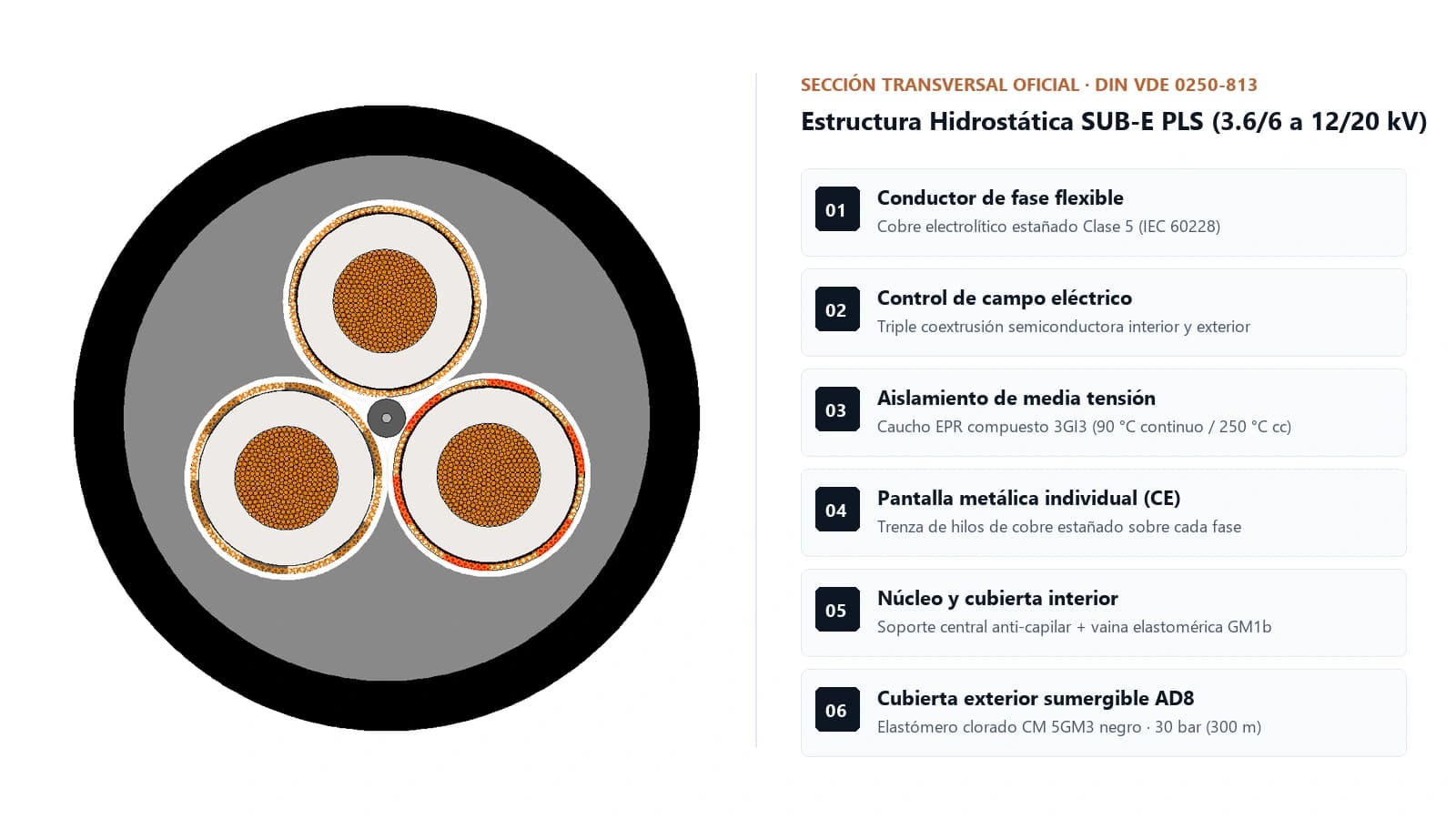

3. ¿Por qué evitar una mufa para cable sumergible en media tensión a 300 m? En baja tensión somera es común unir tramos mediante kits de resina o manga termocontraíble. Sin embargo, en media tensión (3.6/6 a 12/20 kV) bajo 20 a 30 bar de presión hidrostática y ciclos térmicos de carga, cualquier microburbuja en la interfaz entre el elastómero EPR y una mufa de campo permite la migración radial de agua y desencadena descargas parciales. Especifique siempre tramos continuos sin empalmes sumergidos cortados en fábrica a la longitud exacta de su tiro (por ejemplo, rollos únicos de 320 m o 450 m) y verifique que el diámetro exterior mínimo–máximo coincida con el buje de compresión de 30 bar de la caja terminal de la bomba (tal como se aplicó en este suministro documentado de cable sumergible de media tensión para bombeo profundo).

Preguntas frecuentes sobre cálculo de cable sumergible para pozo profundo

¿Cuándo conviene pasar una bomba sumergible de 480 V a 4.16 kV o 6.6 kV?

El cruce técnico-económico suele presentarse a partir de 200 a 250 kW (270–350 HP) cuando la longitud total entre la subestación y el fondo del tiro supera 140 a 180 metros. En ese punto, operar en 480 V obliga a instalar dos o tres ternas gruesas en paralelo para no rebasar el 3 % de caída de tensión de la NOM-001-SEDE-2012, encareciendo los prensaestopas múltiples del motor, las abrazaderas de columna y las pérdidas térmicas continuas I²R.

¿Se puede usar cable minero SHD-GC en un pozo profundo permanente de 250 m?

No en inmersión profunda permanente AD8. Aunque el cable de arrastre minero SHD-GC utiliza aislamiento EPR y soporta charcos o galerías húmedas en casetas secas de rebombeo, su construcción bajo ICEA S-75-381 (reforzada para arrastre mecánico bajo normas MSHA 30 CFR Part 18 (sitio externo)) no incorpora el doble encamisado elastomérico impermeable (GM1b + 5GM3) ni el ensayo de columna hidrostática permanente hasta 30 bar exigido para 300 m de profundidad.

¿Qué diferencia hay entre cable plano y cable redondo en pozos profundos de media tensión?

El cable plano sumergible se limita a motores de baja tensión y diámetros estrechos de ademe agrícola o urbano donde la holgura entre bomba y camisa es milimétrica. En media tensión (3.6/6 a 12/20 kV), la necesidad de mantener un campo eléctrico perfectamente radial mediante triple extrusión semiconductora, pantallas concéntricas individuales CE (3E) y sellado circunferencial uniforme de 30 bar en el prensaestopas exige invariablemente una geometría cilíndrica redonda de alta circularidad.

¿Qué margen de longitud debo pedir al cotizar el carrete para un tiro de 300 m?

Sume la profundidad máxima de asentamiento de la electrobomba, el recorrido horizontal desde el brocal hasta la celda o VFD, un bucle de servicio de 5 a 8 m en superficie para futuras re-terminaciones y un 2 % a 3 % de holgura por serpenteo controlado a lo largo de la tubería de descarga, ordenando un único tramo continuo sin empalmes intermedios.

Conclusión y validación de ingeniería antes de ordenar

Dimensionar correctamente el alimentador de una estación de desagüe profundo protege el activo más crítico de una mina subterránea o tajo abierto: la continuidad del abatimiento hidráulico. Combinar el salto oportuno a media tensión (4.16 a 13.8 kV), aislamiento EPR 3GI3 inmune a arborescencias acuosas (IEC 60811-403, IEC Webstore (sitio externo)), pantallas individuales de cobre CE y sujeción escalonada bajo el límite de 15 N/mm² elimina paros por disparo a tierra y sobrecarga térmica.

Explore el catálogo completo de cables para bombas sumergibles de baja y media tensión, descargue la ficha técnica de 27 configuraciones en la página del cable sumergible (N)TSCGECEWÖU basado en DIN VDE 0250-813 o envíe los datos de potencia, tensión y profundidad de su pozo a nuestro equipo mediante la página de contacto de ingeniería eléctrica para recibir la memoria de caída de tensión y la ventana exacta de diámetro exterior para su prensaestopas.
