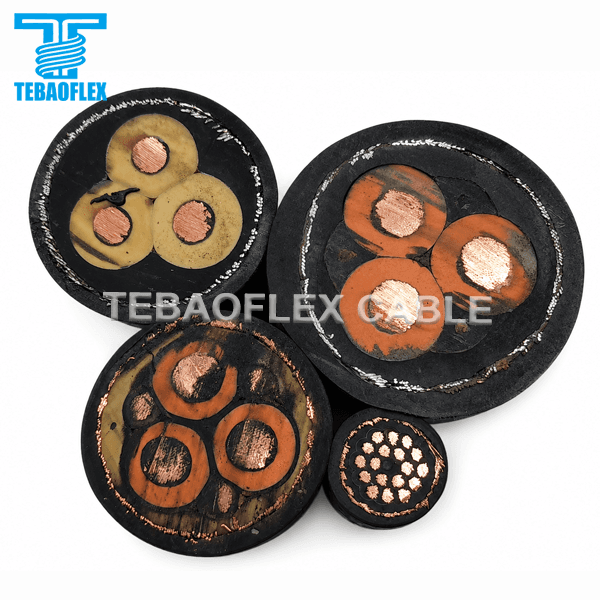

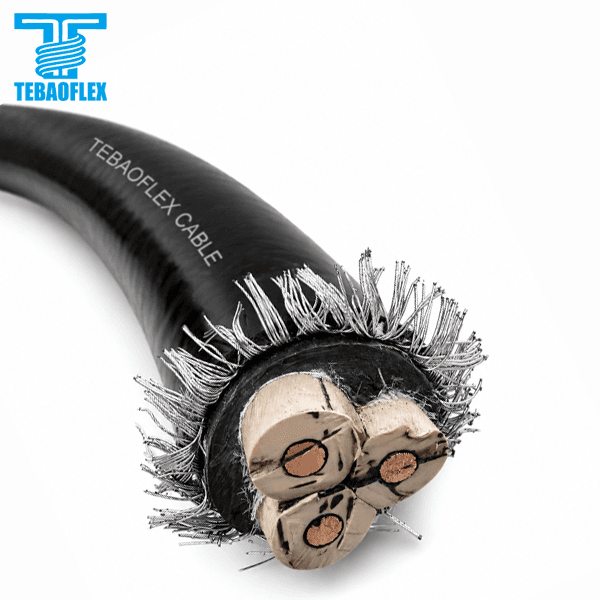

Cable flexible de media tensión (N)TSCGECEWÖU / NTSCGECEWOU (3.6/6 a 12/20 kV, basado en DIN VDE 0250-813) para inmersión permanente AD8 hasta 300 m en electrobombas sumergibles mineras, dragas y diques flotantes, con pantallas individuales de cobre «CE» (3E) y doble vaina impermeable GM1b + 5GM3.
Seleccione un entorno operativo para filtrar directamente las configuraciones recomendadas en la tabla inferior.

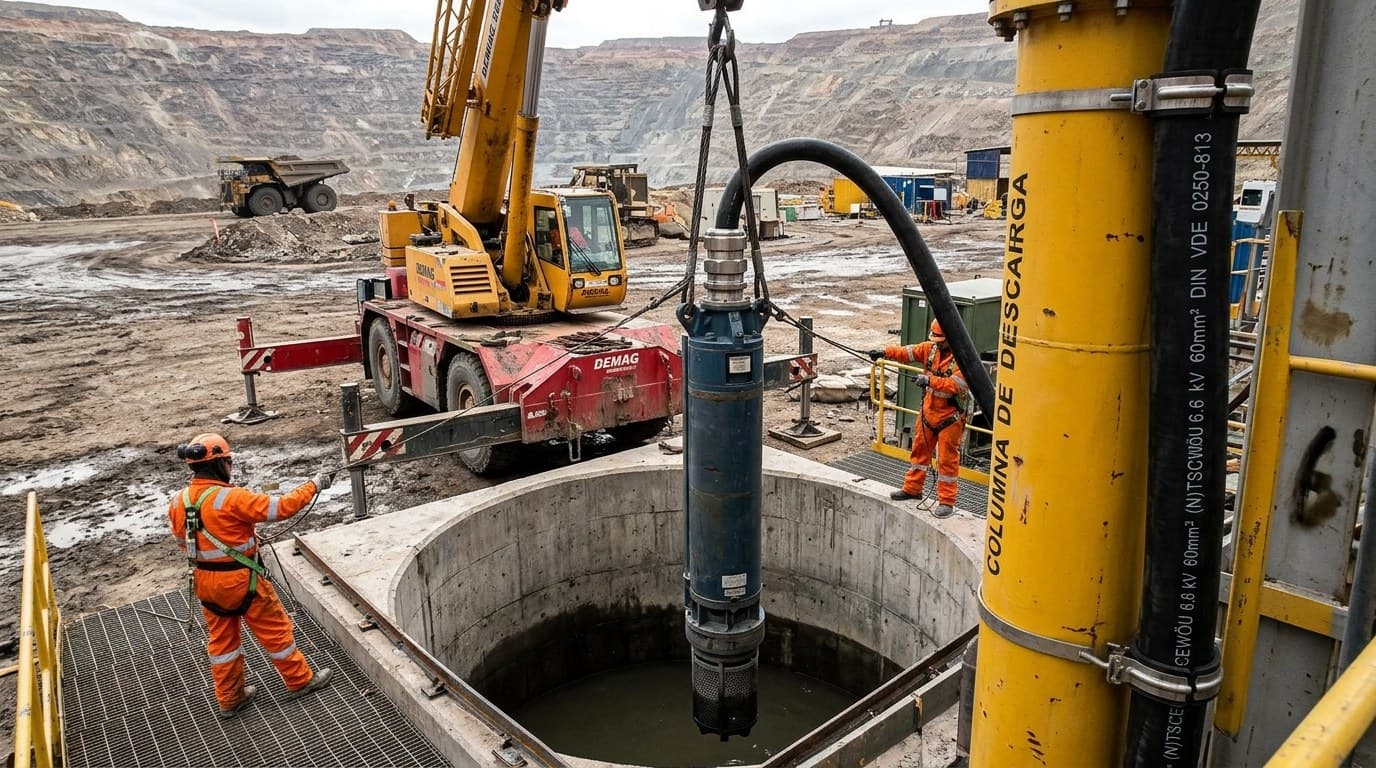

Electrobombas sumergibles de media tensión en tiros verticales, tajos abiertos y cárcamos profundos
Punto de instalación: Bajada vertical sujeta con abrazaderas cada 3 a 5 m sobre la tubería de impulsión desde la celda MT / VFD en superficie hasta el prensaestopas estanco del motor sumergido.
Exigencia operativa: Presión hidrostática continua hasta 30 bar (300 m AD8), aguas subterráneas ácidas o salobres, control de campo eléctrico en 4.16 kV, 6.6 kV y 13.8 kV y tracción máxima de 15 N/mm².
3.6/6 kV (red 4.16 kV) · 6/10 kV · 8.7/15 kV

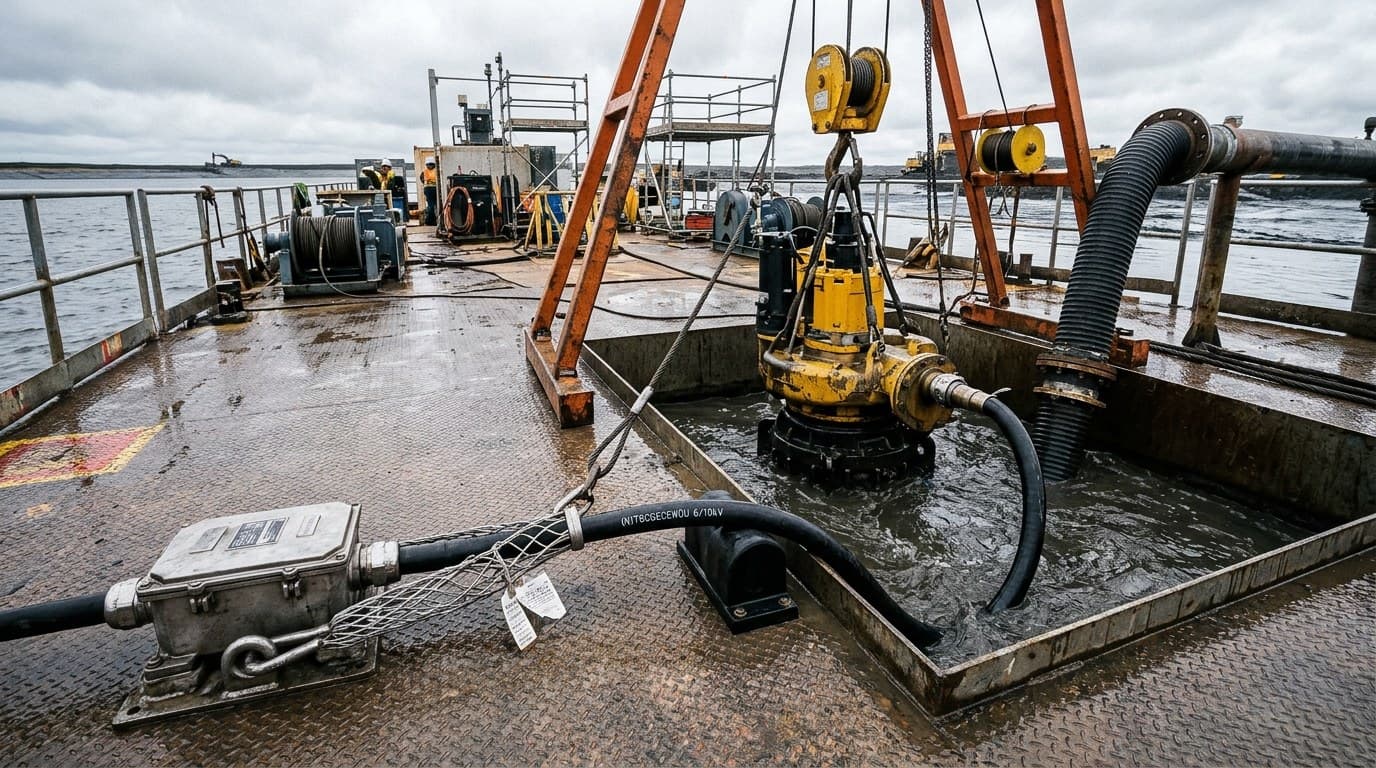

Bombas de dragado de succión, pontones en presas de relaves, diques flotantes y arrastre pesado
Punto de instalación: Tendido flexible en catenaria flotante o sumergida entre subestación costera y cabezal de succión / bomba de pulpa en barcaza.
Exigencia operativa: Inmersión en agua de mar y salobre, abrasión severa contra lodos minerales, movimiento continuo (radio móvil ≥ 10 × D) y resistencia a aceites hidráulicos (EN 60811-404), ozono y UV.
6/10 kV · 8.7/15 kV · 12/20 kV (3×50 a 3×185)
Modelos y especificaciones
Seleccione la configuración del cable
⚡
Calculadora rápida de sección MT y Ø exterior para prensaestopas (300 m)
Seleccione la tensión de red y corriente de su electrobomba sumergible para obtener el calibre mínimo (DIN VDE 0298-4, conductor 90 °C) y verificar la ventana Ø mín.–máx. (mm).
Interactivo
145 A
Calibre mínimo recomendado145 A ÷ 1.00 = 145.0 A req. (30°C)
(N)TSCGECEWÖU 3×35 + 3×25/3E
✓ Margen +12%
Capacidad corregida
162.0 A reales (162 A × 1.00)
Ø exterior (prensaestopas)
Ø 45.0 – 47.3 mm
6/10 kV (Um 12 kV) kV · AD8 300 m · Tracción máx. 1,575 N · Peso 3,220 kg/km
Nomenclatura «3×50 + 3×25/3E»: tres conductores de fase de 50 mm² más conductor de protección/pantalla de 25 mm² totales dividido en tres trenzas concéntricas individuales de cobre («CE») sobre cada fase. Corriente de referencia en aire a 30 °C conforme a DIN VDE 0298-4 (conductor a 90 °C), ventana de Ø exterior mín.–máx. para selección de prensaestopas sumergible y tracción estática máxima a 15 N/mm². Las dimensiones definitivas se confirman en la cotización.
Escalón de tensión U₀/U
Mostrando 12 configuraciones representativas de las 27 disponibles (o filtre por serie arriba).
Construcción y materiales

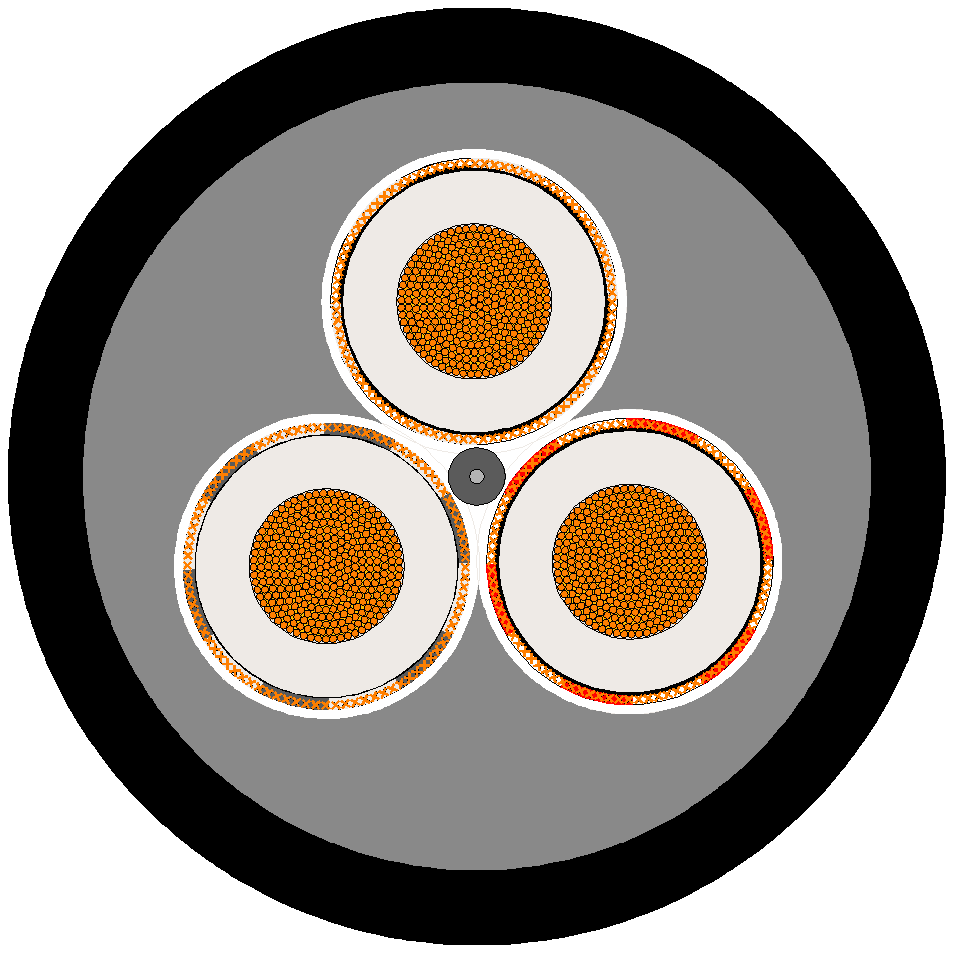

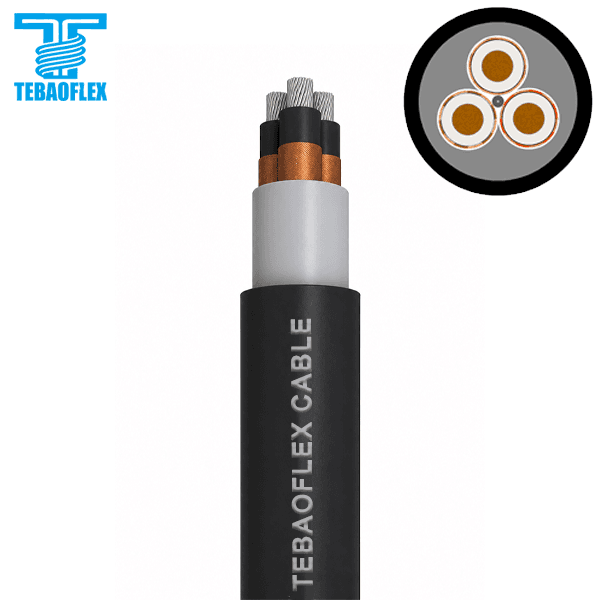

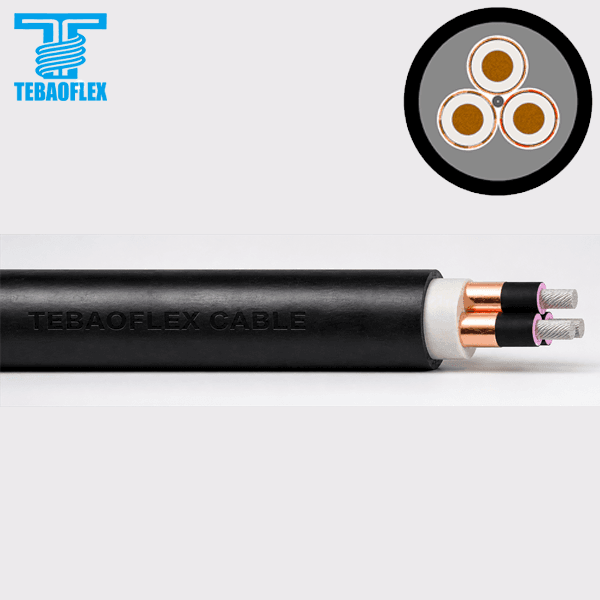

Estructura interna por serie · (N)TSCGECEWÖU
Seleccione cada serie para inspeccionar su corte y capas activas
Serie 6/10 kV (Um 12 kV · Prueba rutina CA 17 kV / 5 min)Estándar minero para bombas sumergibles de 6.0 a 6.6 kV y redes de 10 kV en tiros profundos y presas de jales (25 a 185 mm², Ø exterior 43.4 a 75.2 mm). Sección transversal oficial y despiece por capas sin recorte.
1Conductores flexibles
Tres conductores de fase de cobre electrolítico estañado extraflexible Clase 5 conforme a DIN VDE 0295 / IEC 60228 (3×25 a 3×185 mm²), con construcción especial TEBAOFLEX para mejorar la flexibilidad en montaje e inmersión profunda.
2Aislamiento eléctrico
Cinta semiconductora sobre el conductor más capas de caucho semiconductor interno y externo coextruidas en un solo paso junto con el aislamiento elastomérico EPR calidad 3GI3 conforme a DIN VDE 0207 Parte 20 (+90 °C operación continua / +250 °C en cortocircuito).
3Conductor de tierra (PE)
Conductor de tierra de protección dividido en 3 partes iguales (25/3E, 35/3E, 50/3E, 70/3E o 95/3E mm²) ejecutado como trenza concéntrica individual de alambres de cobre («CE») directamente sobre cada una de las 3 fases aisladas.
4Pantalla metálica
Las tres pantallas trenzadas individuales de cobre «CE» sobre las capas semiconductoras externas confinan radialmente el campo eléctrico de media tensión, drenan corrientes capacitivas de variadores VFD y aseguran disparo inmediato ante falla fase-tierra.
5Relleno central y cubierta interior impermeable EPR GM1b
Relleno central de compuesto de caucho sobre soporte textil de poliéster en el eje de las tres fases trenzadas, cinta semiconductora enrollada sobre el conjunto cableado y cubierta interior extruida de goma EPR impermeable calidad GM1b que consolida un cilindro macizo resistente a 30 bar.
6Cubierta exterior
Doble cubierta elastomérica impermeable: cubierta interior especial EPR calidad GM1b sobre el conjunto reunido (con relleno central sobre soporte textil de poliéster y cinta semiconductora) más cubierta exterior especial de caucho clorado CM calidad 5GM3 negra (DIN VDE 0207 Parte 21, espesores según VDE 0250-813 Tabla 2) apta para inmersión permanente AD8 hasta 300 m.
Marcado del cable
TEBAOFLEX CABLE (N)TSCGECEWÖU
Rendimiento
Rendimiento y condiciones de operación
Esquema de instalación y funcionamiento
Columna sumergible de media tensión (hasta 300 m / 30 bar) y terminación de trenza «CE»
DIN VDE 0250-813 · VDE 0298-3
① Celda MT / VFD → ② Polea guía (R ≥ 10×D) y malla Kellems → ③ Abrazaderas cada 3–5 m (≤ 15 N/mm²) → ④ Prensaestopas 30 bar y ⑤ aterrizaje de las 3 trenzas individuales «CE» (3E).
Parámetros eléctricos de media tensión
Escalones de tensión nominal U₀/U (Um máx.)
3.6/6 (7.2) · 6/10 (12) · 8.7/15 (18) · 12/20 (24) kVCubren motores sumergibles y dragas en redes mineras e industriales de 4.16 kV, 6.6 kV, 10 kV, 13.8 kV y 20 kV.Fuente: DIN VDE 0250 Parte 813
Tensión de prueba dieléctrica en CA (5 min)
11 kV · 17 kV · 24 kV · 29 kV (según escalón U₀/U)Ensayo de rutina en fábrica sobre cada tramo de suministro.Fuente: DIN VDE 0250-813 / VDE 0472
Capacidad de conducción de referencia (30 °C aire)
131 A (3×25 mm²) a 461 A (3×185 mm²)Tendido libre al aire a 30 °C; aplique factores de corrección por temperatura ambiente/agua o tendido en ducto.Fuente: DIN VDE 0298 Parte 4
Régimen térmico, inmersión AD8 y límites mecánicos
Temperatura máxima en conductor / cortocircuito
+90 °C operación continua · +250 °C cortocircuito (5 s)Fuente: DIN VDE 0207 Parte 20 (3GI3)
Rango de temperatura ambiente y del agua
Fijo: -40 °C a +80 °C · Móvil: -25 °C a +60 °C · Agua máx.: +40 °CFuente: DIN VDE 0250-813 / HD 22.16
Profundidad máxima de inmersión permanente
Hasta 300 m (≈ 30 bar · condición AD8)Apto para agua de mar, agua salobre, aguas subterráneas de mina y lodos abrasivos.Fuente: EN 50525-2-21 AD8
Radio mínimo de curvatura y tracción admisible
Curvatura: 6 × D (fijo) y 10 × D (móvil) · Tracción máx.: 15 N/mm²En pozos profundos el cable jamás debe soportar el peso de la electrobomba; sujételo cada 3–5 m a la columna de descarga (1,125 a 8,325 N según sección).Fuente: DIN VDE 0298 Parte 3
Resistencia química, ambiental y reacción al fuego
Resistencia a aceites minerales y al ozono
Cubierta exterior CM 5GM3 resistente a aceites, grasas y ozonoFuente: IEC/EN 60811-404 · IEC 60811-403
Intemperie UV, normativa mexicana y flama
Resistente a radiación solar UV y no propagador de la llamaCompatible con criterios de seguridad eléctrica en desagüe minero (NOM-023-STPS-2012 y NOM-001-SEDE en México).Fuente: ISO 4892-2 · IEC/EN 60332-1-2
Criterio de selección en bombeo sumergible
¿Cuándo elegir (N)TSCGECEWÖU frente a SUBCAB o H07RN8-F?
Parámetro operativo
(N)TSCGECEWÖU (MT · 300 m)
SUBCAB (BT pesada · 50 m)
H07RN8-F (BT drenaje · 10 m)
Tensión nominal y redes objetivo
✓Media tensión 3.6/6 a 12/20 kV (redes 4.16 a 20 kV)
⚠Baja tensión 450/750 V y 600 V AWG
✕Baja tensión 450/750 V (0.6/1 kV fijo seco)
Profundidad máxima de inmersión AD8
✓Hasta 300 m (≈ 30 bar) en mar, salobre y mina
✓Hasta 50 m (≈ 5 bar) en achique minero y lodos
⚠Hasta 10 m en agua limpia o pluvial
Control de campo eléctrico y pantalla metálica
✓Triple extrusión semiconductora + 3 trenzas individuales Cu «CE» (3E)
⚠Sin semicon. MT; pantalla EMC global solo en serie «S»
✕Sin capas semiconductoras ni pantalla metálica
Sistema de estanqueidad radial de cubierta
✓Doble cubierta impermeable: interior EPR GM1b + exterior CM 5GM3
✓Cubierta pesada CPE / caucho 5GM5 de baja absorción
⚠Cubierta simple de policloropreno EM2
Temperatura máx. en conductor / cortocircuito
✓+90 °C continuo · +250 °C cortocircuito (EPR 3GI3)
✓+90 °C continuo · +250 °C cortocircuito (EPR)
⚠+60 °C continuo · +200 °C cortocircuito (EI4)
Normas y evidencia
Normas y documentación técnica
Normas de referencia
DIN VDE 0250 Parte 813 (diseño sumergible SUB-E PLS)
3.6/6 a 12/20 kV · Diseño sumergible SUB-E PLS
Alcance: Arquitectura base para cables flexibles de media tensión con triple extrusión semiconductora, pantallas individuales de cobre «CE» sobre cada fase y espesores reforzados de cubierta.
HD 22.16 / EN 50525-2-21 (Inmersión permanente AD8 · 300 m)
AD8 permanente hasta 300 m · Agua máx. +40 °C
Alcance: Clasificación de inmersión continua bajo alta presión hidrostática (≈ 30 bar) apta para aguas de mina, salobres y de mar en bombeo profundo y dragado.
DIN VDE 0207 Partes 20 y 21 (EPR 3GI3 · GM1b · CM 5GM3)
Aislamiento EPR 3GI3 (+90 °C) · Vainas GM1b + 5GM3
Alcance: Especificación de compuestos elastoméricos reticulados para aislamiento dieléctrico de media tensión y doble cubierta impermeable resistente al desgarro y la abrasión.
DIN VDE 0295 / IEC 60228 Clase 5 · DIN VDE 0298-4
Cobre estañado Clase 5 · Ampacidad ref. 30 °C
Alcance: Cuerdas flexibles de alambre fino estañado contra corrosión por sulfuros y capacidad de conducción de referencia en aire libre conforme a DIN VDE 0298-4.
IEC 60811-404 / 60811-403 · ISO 4892-2 · IEC 60332-1-2
Aceites · Ozono · Radiación UV · Flama vertical
Alcance: Resistencia a aceites minerales (IEC/EN 60811-404), ozono (IEC 60811-403), intemperie solar UV (ISO 4892-2) y no propagación de la llama (IEC/EN 60332-1-2).
Información del fabricante
Razón social
Jiangsu Tebaoflex Special Cable Co., Ltd
Domicilio registrado
Room No. 201, Building 3, No. 77 Wusongbang Road, Fuqiao Town, Taicang City, Suzhou, Jiangsu, China
Control dieléctrico de media tensión
Ensayo CA de 11 a 29 kV y verificación de Ø para prensaestopas
Cada tramo continuo de embarque supera ensayo dieléctrico en corriente alterna (11 kV, 17 kV, 24 kV o 29 kV durante 5 min según serie nominal), medición de resistencia CC de conductores y pantallas «CE», y verificación dimensional del Ø exterior mín.–máx. para el manguito sellador de 30 bar.
✓ Se entrega protocolo de pruebas dieléctricas de rutina en fábrica con cada carrete.
Descargas
Documentos técnicos
PDF
Ficha técnica · Cable sumergible MT (N)TSCGECEWÖU
Documento principal
Construcción de 6 capas basada en DIN VDE 0250-813, sección transversal oficial, esquema de instalación hasta 300 m y tablas completas de las 27 configuraciones en 3.6/6 kV, 6/10 kV, 8.7/15 kV y 12/20 kV.
Español · 28/10/2026 · 1.9 MB · Alcance: Las 27 configuraciones (N)TSCGECEWÖU de 3.6/6 a 12/20 kV (3×25+3×25/3E a 3×185+3×95/3E)
Cobre recocido electrolítico en cuerda flexible (clase 5 conforme a IEC 60228 / VDE 0295), diseñado para soportar vibración continua y esfuerzos mecánicos de flexión en equipos sumergibles.
Cobre electrolítico recocido desnudo de alambre fino en cuerda flexible (clase 5 conforme a IEC 60228, DIN VDE 0295 y BS 6360).
Conductores de fuerza y protección de cobre electrolítico estañado extraflexible Clase 5 conforme a IEC 60228 / DIN VDE 0295 (1.5 a 300 mm²), resistentes a la corrosión galvánica y por sulfuros en aguas subterráneas o marinas.
Tres conductores de fase de cobre electrolítico estañado extraflexible Clase 5 conforme a DIN VDE 0295 / IEC 60228 (3×25 a 3×185 mm²), con construcción especial TEBAOFLEX para mejorar la flexibilidad en montaje e inmersión profunda.
Aislamiento
Caucho de etileno-propileno (EPR) de alto desempeño dieléctrico y baja absorción de humedad, para una temperatura máxima de operación en el conductor de 90 °C.
Compuesto elastomérico reticulado tipo EI4 conforme a DIN EN 50363-1 (DIN VDE 0207-363-1), para temperatura máxima continua de +60 °C en los conductores.
Cinta separadora cuando la sección lo requiere más aislamiento elastomérico reticulado EPR calidad 3GI3 conforme a DIN VDE 0207 Parte 20 (+90 °C operación continua / +250 °C en cortocircuito), identificado por colores según DIN VDE 0293-308 (hasta 5 almas) o numerado según EN 50525-1 Anexo D.
Cinta semiconductora sobre el conductor más capas de caucho semiconductor interno y externo coextruidas en un solo paso junto con el aislamiento elastomérico EPR calidad 3GI3 conforme a DIN VDE 0207 Parte 20 (+90 °C operación continua / +250 °C en cortocircuito).
Tierra
Conductor de tierra integrado con identificación verde/amarillo en las series 3G, 4G y 7G; conductor de tierra dedicado en la serie AWG; o pantalla concéntrica dividida en configuraciones apantalladas de potencia. (Los cables puros de control marcados con * no incluyen hilo verde/amarillo).
Conductor de protección verde/amarillo incluido en todas las configuraciones de 3 conductores en adelante (3G, 4G, 5G, 7G–18G e híbridas). Identificación de fases según DIN VDE 0293-308 (HD 308 S2): hasta 5 conductores por colores; desde 6 conductores, negros con numeración blanca continua.
Conductor de tierra de protección verde/amarillo integrado en el cableado principal: de igual sección en configuraciones simétricas (ej. 4×70 + 2×1.5 mm²) o de sección reducida en grandes potencias (ej. 3×240 + 120 + 2×1.5 mm²).*
Conductor de tierra de protección dividido en 3 partes iguales (25/3E, 35/3E, 50/3E, 70/3E o 95/3E mm²) ejecutado como trenza concéntrica individual de alambres de cobre («CE») directamente sobre cada una de las 3 fases aisladas.
Tierra piloto
Incluido en la serie norteamericana SUBCAB AWG con sufijo GC (ej. 3-2-1-GC): un conductor central aislado de verificación de tierra (Ground Check) para monitoreo continuo de continuidad en minería. No aplica en las configuraciones métricas 3G/4G/7G estándar.
No aplica
No aplica
No aplica
Pantalla
Disponible en las configuraciones marcadas con prefijo «S» (S 12×1.5, S 24×1.5 y S 3×185+3×95/3): pantalla concéntrica de hilos de cobre dispuesta entre la cubierta interior y la exterior para compatibilidad electromagnética (EMC). Las demás variantes son no apantalladas.
No aplica
No aplica
Las tres pantallas trenzadas individuales de cobre «CE» sobre las capas semiconductoras externas confinan radialmente el campo eléctrico de media tensión, drenan corrientes capacitivas de variadores VFD y aseguran disparo inmediato ante falla fase-tierra.
Cubierta
Caucho de polietileno clorado (CPE) color negro de uso rudo, de baja absorción de agua y alta resistencia a aceites, abrasión, desgarro y presión mecánica en el prensaestopas; en secciones grandes de 50 a 185 mm² se emplea compuesto CPE extrapesado grado minero tipo 5GM5 (VDE 0207 parte 20).
Compuesto especial de caucho de policloropreno (tipo EM2 conforme a EN 50363-2-1) color negro, formulado para inmersión continua en agua dulce hasta 10 m (AD8) y resistente a aceites (IEC 60811-404), ozono (IEC 60811-403), radiación UV (ISO 4892-2) y llama (IEC 60332-1-2).
Cubierta exterior circular azul de poliuretano termoplástico especial TPU (P2), de alta resistencia a la abrasión, impacto, corte, desgarro, aceites minerales (IEC 60811-404), ozono, radiación UV e inmersión permanente AD8 hasta 100 m (opcional compuesto EPR EM6 calidad 3G357 bajo consulta).
Doble cubierta elastomérica impermeable: cubierta interior especial EPR calidad GM1b sobre el conjunto reunido (con relleno central sobre soporte textil de poliéster y cinta semiconductora) más cubierta exterior especial de caucho clorado CM calidad 5GM3 negra (DIN VDE 0207 Parte 21, espesores según VDE 0250-813 Tabla 2) apta para inmersión permanente AD8 hasta 300 m.
Fabricación
Procesos y laboratorio de la planta
Fotografías de la planta de TEBAOFLEX, comunes a todos sus productos: procesos de fabricación y equipos del laboratorio de pruebas. No son un reporte de pruebas de este cable.
Cableado del conductor
Extrusión y vulcanización del aislamiento
Cableado de los núcleos
Extrusión de la cubierta exterior
Laboratorio de pruebas
Pruebas de tensión aplicada y de resistencia de aislamiento
Pruebas de tracción y alargamiento
Prueba de flama vertical
Información de compra
Compra y entrega
Empaque de exportación
Carretes reforzados de madera tratada (NIMF-15) con extremos termosellados contra humedad y tramos continuos a la medida del pozo o barcaza (sin empalmes sumergidos).
Disponibilidad y corte a medida
Fabricación directa por longitud exacta de proyecto en 3.6/6 a 12/20 kV; consulte existencias disponibles en 6/10 kV.
Condiciones de entrega en México
EXW, FOB, CFR, CIF (Manzanillo, Altamira o Veracruz) o entrega DAP en unidad minera o puerto en México (Incoterms® 2020).
Condiciones de pago
Transferencia bancaria internacional (T/T) o carta de crédito irrevocable (L/C), según acuerdo comercial.
Confirmación para prensaestopas 30 bar
Confirmación dimensional previa del Ø exterior mín.–máx. en cotización para asegurar compatibilidad con el manguito elastomérico de su electrobomba.
Documentación de embarque
Protocolo de pruebas dieléctricas de rutina en CA (11 a 29 kV), factura comercial, lista de empaque y certificado de origen.
Almacén de producto terminado
Empaque en carretes de madera
Carga en contenedor
Almacén, empaque y carga en la planta de TEBAOFLEX; fotografías comunes a todos sus productos.
Experiencia en campo y entornos operativos
Caso de ingeniería y aplicaciones relacionadas
Referencia directa en bombeo de media tensión (6/10 kV · 180 m)
Control estricto de diámetro en prensaestopas y ensayo de inmersión en bomba sumergible de dragado
Suministro real de cable sumergible de media tensión 6/10 kV para electrobomba sumergible pesada: validación previa de ventana diametral exterior para manguito estanco de alta presión, pantallas de cobre para operación con VFD y prueba dieléctrica FAT bajo agua antes del embarque.
¿Qué significan las siglas «CE» y «WÖU» en (N)TSCGECEWÖU frente a un cable minero (N)TSCGEWÖU estándar?
En la designación basada en DIN VDE 0250 Parte 813, CE identifica el conductor de tierra de protección dividido en tres pantallas trenzadas concéntricas individuales de alambres de cobre aplicadas directamente sobre la capa semiconductora externa de cada fase (3E), lo que confina el campo eléctrico radial y drena corrientes capacitivas de variadores VFD.
El sufijo WÖU indica resistencia al agua (W), al aceite (Ö) y comportamiento no propagador de la llama (U). En esta construcción sumergible SUB-E PLS, la doble vaina impermeable (EPR GM1b interior + CM 5GM3 exterior) está dimensionada para inmersión permanente AD8 hasta 300 m (≈ 30 bar), mientras que un (N)TSCGEWÖU convencional de tambor seco no está proyectado para columnas hidrostáticas profundas.
¿Qué escalón U₀/U debo seleccionar para redes mineras en México de 4.16 kV, 6.6 kV y 13.8 kV?
Para motores sumergibles en redes de 4.16 kV (o 6.0 kV): seleccione el escalón 3.6/6 kV (Um = 7.2 kV, ensayo en fábrica a 11 kV CA).
Para redes mineras o dragas en 6.6 kV y 10 kV: seleccione el escalón 6/10 kV (Um = 12 kV, ensayo a 17 kV CA).
Para distribución minera principal en 13.2 kV o 13.8 kV: seleccione el escalón 8.7/15 kV (Um = 18 kV, ensayo a 24 kV CA).
Para sistemas portuarios o mineros en 20 kV: seleccione 12/20 kV (Um = 24 kV, ensayo a 29 kV CA).
¿Cómo debe sujetarse el cable en pozos verticales de hasta 300 m sin exceder la tracción admisible?
Conforme a DIN VDE 0298-3, el esfuerzo estático máximo de tracción sobre los conductores de cobre no debe superar 15 N/mm² de la sección total de fases (por ejemplo, 2,250 N en 3×50 mm² o 5,400 N en 3×120 mm²).
El cable eléctrico jamás debe utilizarse para izar o sostener el peso de la electrobomba sumergible: la bomba baja mediante su tubería rígida de descarga o estrobo de acero inoxidable, y el cable (N)TSCGECEWÖU se fija a la columna de impulsión cada 3 a 5 m mediante abrazaderas revestidas de neopreno, empleando malla de soporte tipo Kellems en el brocal con radio mínimo ≥ 10 × D en poleas.
¿Cómo se sella el prensaestopas de 30 bar y cómo se conectan las tres pantallas de cobre «CE» (3E)?
La entrada de cámara terminal de la electrobomba requiere un prensaestopas sumergible de compresión radial cuyo buje elastomérico coincida exactamente con la ventana Ø exterior mín. – máx. (mm) de la tabla (por ejemplo, 50.6 – 53.7 mm en 3×50+3×25/3E de 6/10 kV), comprimiendo sobre la cubierta exterior limpia CM 5GM3.
En el interior seco de la caja terminal, las tres trenzas individuales de cobre CE (3E) se desenrollan, se agrupan o conectan simétricamente al borne de tierra PE de la carcasa del motor y en el extremo superior al bus de tierra de la celda MT / VFD.
¿El suministro incluye certificaciones VDE, UL, CSA o MSHA de terceros?
Los datos técnicos publicados en esta ficha corresponden a valores típicos de ingeniería y fabricación de TEBAOFLEX basados en las normas internacionales de referencia (DIN VDE 0250 Parte 813, EN 50525-2-21 AD8, DIN VDE 0207, IEC 60228, DIN VDE 0298-4, IEC 60811-404 e IEC 60332-1-2), y no constituyen por sí mismos un certificado de marca VDE, UL, CSA ni MSHA de terceros.
Las tolerancias definitivas de diámetro exterior para su prensaestopas y el protocolo de pruebas dieléctricas de rutina en fábrica (11 a 29 kV CA) se confirman en la cotización y se entregan con cada pedido.
Protocolo técnico verificado para la conexión eléctrica de una bomba sumergible trifásica (3 fases + tierra PE + pilotos 2×1.5 mm²), empalme sumergible AD8 (10 bar) y cálculo de calibre con R90.
Comparativa técnica NTSCGEWÖU vs. (N)TSCGECEWÖU y SHD-GC en media tensión: presión AD8 a 300 m (30 bar), pantallas CE para VFD, dragas y bombeo minero.
Análisis de ingeniería entre cable sumergible redondo y cable plano para bomba sumergible en pozos profundos (100 m / 10 bar, agua +60 °C), bombas de achique y variadores VFD 0.6/2 kV.
