Cable Sumergible Redondo vs. Cable Plano para Bomba Sumergible: Cuándo Exigir Sello AD8 (10 bar) y Cubierta TPU en Pozo Profundo

La elección entre un cable sumergible redondo y un cable plano para bomba sumergible se define por la geometría de sellado del motor, la presión hidrostática de la columna y el régimen eléctrico del arrancador. En pozos agrícolas estrechos de 4" a 6" donde la holgura anular entre los tazones y el ademe apenas supera unos milímetros —y el motor incorpora una entrada plana moldeada de fábrica—, el cordón plano resuelve el paso físico e incluso ofrece una ligera ventaja de disipación convectiva libre. Sin embargo, cuando la unidad opera bajo columnas de 50 m a 100 m de profundidad (5 a 10 bar) con agua hasta +60 °C, atraviesa un prensaestopas circular de compresión, recibe alimentación mediante variador de frecuencia (VFD) o trabaja como bomba de achique en agua con arena y grava, exigir un diseño cilíndrico como el cable redondo sumergible ELCOSUB (N)TMH3S P2 (0.6/2 kV · AD8 100 m) evita la falla prematura por ingreso hidrostático de agua a la cámara de bornes.

De acuerdo con evaluaciones operativas del Departamento de Energía de EE. UU. (U.S. DOE) (sitio externo), los sistemas de bombeo concentran cerca del 20 % al 25 % de la demanda eléctrica de motores industriales, y las paradas no programadas en estaciones de pozo profundo multiplican el costo de ciclo de vida por las maniobras de grúa para extraer decenas de tramos de tubería de columna. Especificar desde el proyecto la geometría correcta del cable sumergible protege tanto el aislamiento del estator como la continuidad hidráulica de la planta.

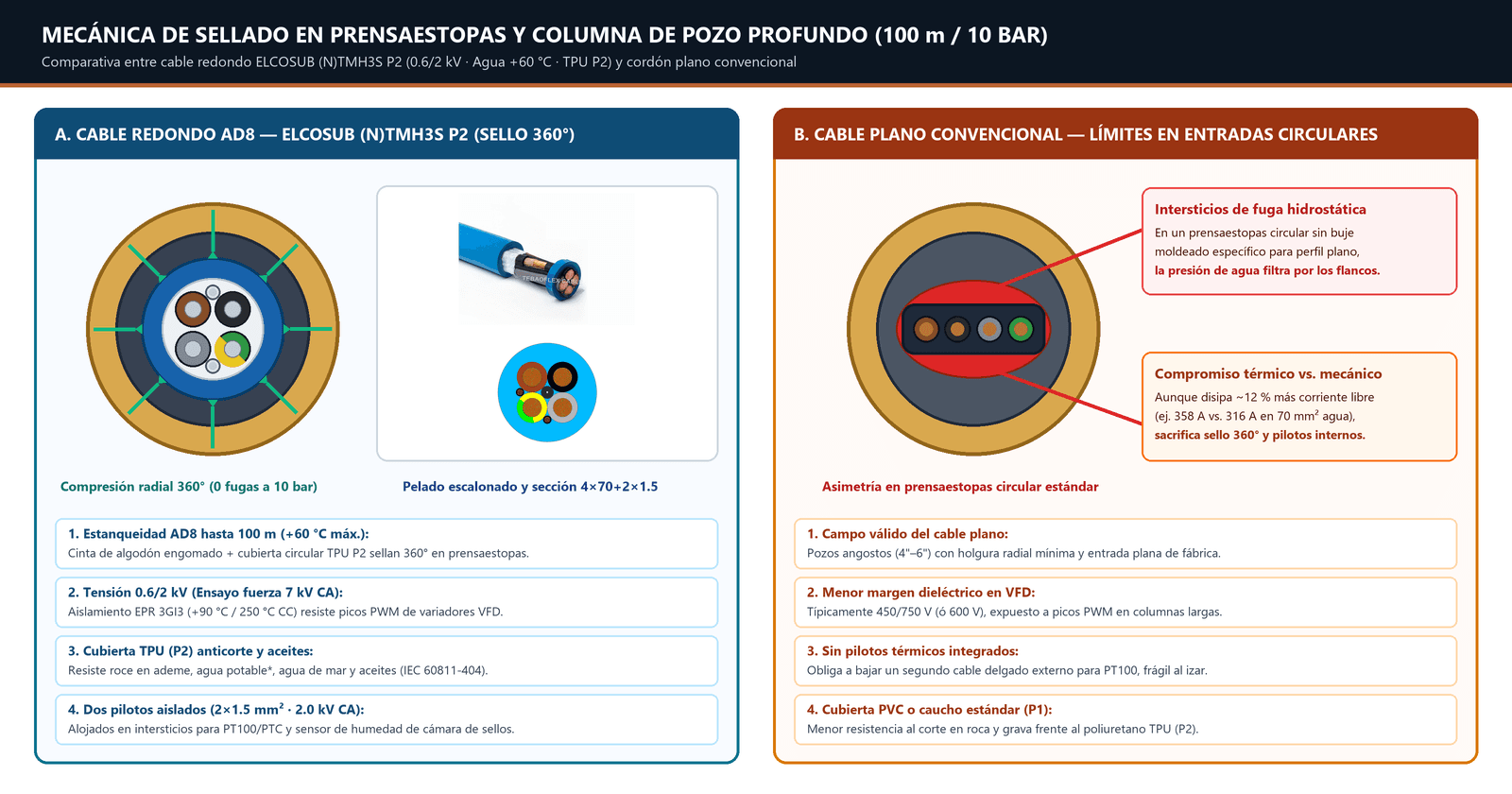

¿Por qué un cable plano filtra agua en prensaestopas circulares bajo columnas de 50 a 100 metros?

Cada 10 metros de columna de agua imponen aproximadamente 1 bar (0.1 MPa / 14.5 psi) de presión hidrostática continua sobre la entrada eléctrica del motor sumergible. A 100 metros de inmersión, el sello de entrada soporta 10 bar permanentes con temperaturas del líquido de hasta +60 °C, además de los ciclos térmicos de dilatación y enfriamiento cada vez que la bomba arranca y se detiene (efecto de «respiración» de la cámara de conexiones).

En bombas sumergibles industriales de rebombeo municipal, minería, canteras y desaladoras, la acometida al motor utiliza un prensaestopas metálico circular (latón marino niquelado o acero inoxidable AISI 316) con casquillo de compresión elastomérico. Cuando la tuerca prensa el buje contra un cable sumergible redondo conformado con cinta separadora de algodón engomado y cubierta circular extruida, el vector de esfuerzo radial se distribuye de forma simétrica en los 360° del perímetro exterior. Por el contrario, al introducir un cable plano para bomba sumergible en un pasamuros circular estándar o al intentar compensar sus flancos con cintas improvisadas, los vértices de la sección rectangular concentran el esfuerzo mientras las caras anchas pierden presión de contacto, generando intersticios por donde el agua penetra hacia el devanado.

Existe, eso sí, un matiz termodinámico que todo proyectista debe conocer con exactitud: al tener mayor perímetro expuesto por unidad de área transversal, una geometría plana disipa alrededor de un 8 % a 13 % más corriente en tendido libre que su equivalente cilíndrico (por ejemplo, en sección de 70 mm² en agua a 30 °C, la tabla constructiva registra 358 A en perfil plano frente a 316 A en perfil redondo). Sin embargo, en estaciones sumergidas de 50 a 100 m, esa diferencia térmica resulta secundaria frente a la estanqueidad radial de 360° grado AD8 (IEC 60811-403 / EN 50525-2-21 Anexo E (sitio externo)), la resistencia a torsión al bajar la columna y la posibilidad de alojar hilos piloto protegidos en los intersticios del cableado circular.

Variadores de frecuencia (VFD) en pozo profundo: límite de 450/750 V frente al margen 0.6/2 kV (prueba 7 kV CA)

En México es cada vez más habitual operar cada bomba para pozo profundo mediante variadores de frecuencia (VFD en 440 V o 480 V) para modular el gasto hidráulico, suavizar el golpe de ariete en la columna vertical y evitar sobrecorrientes de rotor bloqueado (6× a 7× In). No obstante, la conmutación rápida de transistores IGBT genera trenes de pulsos PWM con tiempos de subida muy cortos (dV/dt). Cuando la distancia entre el gabinete VFD en superficie y el motor sumergido supera los 50 a 80 metros, la desadaptación de impedancia característica entre el cable y el estator provoca ondas reflejadas que elevan severamente la tensión pico en los bornes sumergidos.

• Cordones planos comerciales (450/750 V ó 600 V con PVC o EPDM delgado): Su espesor nominal de aislamiento está proyectado para onda senoidal pura de red; ante picos repetitivos de 1,300 V a 1,600 V inmersos en agua (medio de alta permitividad relativa εr ≈ 80), sufren envejecimiento dieléctrico acelerado en los empalmes o en la entrada al motor.
• Gamas sumergibles de baja tensión H07RN8-F (10 m) y SUBCAB (50 m): El cable sumergible H07RN8-F / S1RN8-F (450/750 V, AD8 10 m) resuelve cárcamos pluviales someros, mientras que el cable sumergible SUBCAB (450/750 V en mm² y 600 V en AWG, AD8 50 m) destaca en achique pesado hasta 50 m y líquidos hasta +70 °C, pero ambos mantienen clase dieléctrica de 450/750 V (600 V).
• Escalón industrial reforzado 0.6/2 kV — ELCOSUB (N)TMH3S P2: Diseñado con referencia constructiva DIN VDE 0250-812, incorpora aislamiento de goma EPR reticulada grado 3GI3 según DIN VDE 0207 Parte 20 (u opción especial EPR EM6 / 3G357), tensión nominal 0.6/2 kV (600/2,000 V CA) y un riguroso protocolo de prueba dieléctrica en fábrica en CA: 7 kV durante 5 min en conductores de potencia, 2.0 kV durante 5 min en conductores piloto y 3 kV durante 15 min sobre el cable completo terminado, brindando un respaldo dieléctrico superior cuando trabaja junto a filtros dV/dt en salida del VFD.

Matriz técnica comparativa: Cordón plano comercial vs. H07RN8-F, SUBCAB y ELCOSUB (N)TMH3S P2

Para facilitar la especificación en licitaciones de organismos operadores de agua, agroindustria tecnificada y desagüe minero, la siguiente tabla contrasta los parámetros verificados de cada construcción sumergible (si desea revisar los fundamentos generales de las clases de inmersión AD6–AD8, consulte nuestra guía base de cables para bomba sumergible AD8):

Cubierta de poliuretano TPU (P2) frente a PVC y caucho (P1) en bombas de achique, agua potable y agua de mar

En búsquedas técnicas frecuentes en México aparece incluso el término coloquial «cable submarino para bombas sumergibles» cuando contratistas costeros o de plantas desaladoras necesitan sumergir bombas captadoras en tomas de agua de mar, esteros salobres o pozos playeros. En estos ambientes —igual que en una bomba de achique suspendida sobre bancos de roca en tajos, obras subterráneas e inundaciones de mina— el enemigo principal es la combinación de abrasión mecánica severa, aceites minerales, salinidad y corrosión por sulfuros.

1. Resistencia superior al corte, desgarre y aceites (TPU código P2 vs. policloropreno P1): Dentro de la familia ELCOSUB existen dos formulaciones de cubierta externa: P1 (caucho policloropreno) y P2 (poliuretano termoplástico especial TPU azul). Durante el descenso de bombas verticales de 50 HP a 350 HP, la versión P2 resiste el roce contra uniones soldadas del ademe de acero, grava y roca afilada sin desgarrarse, cumple resistencia a aceites según IEC 60811-404 y opera desde -40 °C en tendido fijo (-25 °C en servicio móvil) hasta +80 °C en aire.
2. Conductores de cobre estañado Clase 5 frente a H2S y agua salobre: A diferencia del cobre desnudo común en cables planos económicos, las hebras finas estañadas Clase 5 (según IEC 60228 / DIN VDE 0295) del modelo ELCOSUB (N)TMH3S P2 bloquean el ennegrecimiento por ácido sulfhídrico (H2S) en aguas subterráneas o residuales y aseguran ponchados limpios de baja resistencia de contacto.
3. Temperatura máxima en agua de +60 °C y aplicaciones en agua subterránea / potable*: El aislamiento EPR 3GI3 soporta +90 °C continuos en el conductor y 250 °C en cortocircuito (1 s), mientras que el cable completo admite inmersión permanente en agua dulce, agua de mar, aguas cloradas y pozos profundos hasta +60 °C de temperatura máxima del agua (aplicando los factores de corrección térmicos respecto a la base de 30 °C = 1.00: 0.91 a 40 °C, 0.82 a 50 °C y 0.71 a 60 °C). *Nota para agua potable: cuando el proyecto destine el pozo a consumo humano directo, debe declararse al solicitar cotización para confirmar el lote con formulación apta para contacto con agua potable.

Tracción mecánica (15 N/mm²), radios de curvatura (4×D / 6×D) e hilos piloto 2×1.5 mm²

Un error recurrente al instalar un cable para pozo profundo de mediana o gran potencia (30 kW a 250 kW) consiste en bajar un cable plano para las tres fases de fuerza y sujetar por fuera, con cinchos plásticos, un cable delgado de control para el sensor térmico PT100 / PTC del devanado y la sonda de humedad de la cámara de sellos. Al extraer la bomba para mantenimiento, la elongación diferencial rompe primero el cable externo delgado, dejando al motor sin protección.

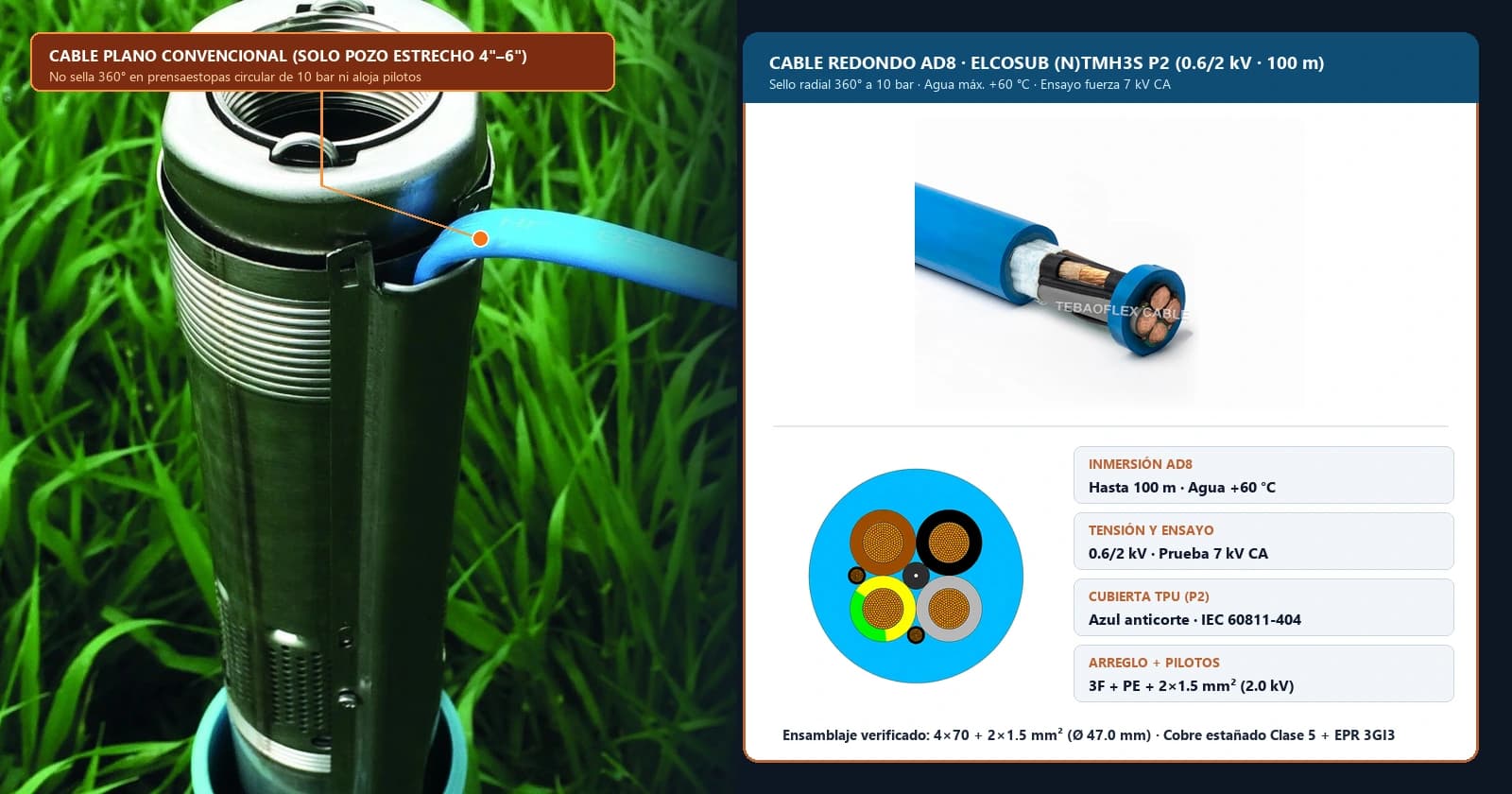

La arquitectura circular 3 fases + tierra PE + 2×1.5 mm² del catálogo técnico y calculadora de calibres 1.5–300 mm² del (N)TMH3S P2 aloja ambos pilotos aislados (probados a 2.0 kV CA) en los intersticios protegidos del núcleo, rodeados por cinta textil engomada y cubierta TPU P2 (con ensamblajes dimensionales verificados como 4×70+2×1.5 mm² de Ø 47.0 mm y 3×240+120+2×1.5 mm² de Ø 59.6 mm). Para asegurar la integridad mecánica vertical (para conexionado y mufas revise nuestra guía sobre conexión de bomba sumergible trifásica y kit de empalme AD8), respete tres límites de hoja técnica:

• Carga máxima de tracción sobre conductores ≤ 15 N/mm²: Multiplicando la sección efectiva de cobre de fuerza (por ejemplo, 4×70 mm² = 280 mm²) por 15 N/mm², el límite estático de tracción en el cobre es de 4,200 N. Dado que dicho calibre pesa 4,588 kg/km en aire, el cable nunca debe suspenderse libremente en 100 m: debe fijarse a la columna de descarga con abrazaderas revestidas de elastómero cada 2.5 a 3.0 metros.
• Radios mínimos de curvatura verificados (4×D fijo · 6×D móvil · 15×D desvío en S): Respete un radio interior mínimo de 4 × D en tendido estático sobre el cabezal de descarga, 6 × D en operación móvil o izaje libre y 15 × D cuando el cable pase por poleas o rodillos con deflexión en «S» en boca de pozo.
• Cuándo elegir SUBCAB (50 m) o migrar a media tensión (N)TSCGECEWÖU (300 m): Si el bombeo opera hasta 50 m en baja tensión estándar 450/750 V (600 V) con fluidos calientes hasta +70 °C, el cable sumergible SUBCAB es la opción idónea; por el contrario, si el pozo supera los 100 m (150 a 300 m) o el motor opera en 3.6/6 kV, 6/10 kV ó 12/20 kV (véase nuestro cálculo de cable para pozo profundo en media tensión), escale al cable sumergible apantallado de media tensión (N)TSCGECEWÖU (AD8 300 m).

Preguntas frecuentes sobre cables redondos y planos para bombas sumergibles

¿Cuándo sí conviene usar cable plano y cuándo debo cambiar a cable redondo en un pozo de 100 metros?

El cable plano se justifica únicamente cuando el diámetro interior del ademe (por ejemplo 4 pulgadas con bomba de 3.8 pulgadas) impide alojar físicamente el diámetro exterior de un cable redondo junto a los coples de la tubería, y siempre que el motor traiga entrada plana sellada de fábrica sin prensaestopas circular. En pozos de 8" a 24", cárcamos profundos, estaciones con prensaestopas roscado o sistemas con variador VFD hasta 100 m (10 bar y agua hasta +60 °C), debe especificarse un cable redondo grado AD8 como el ELCOSUB (N)TMH3S P2.

¿Qué significa la designación ELCOSUB (N)TMH3S P2 y qué diferencia hay entre P1 y P2?

La raíz (N)TM remite a la construcción basada en DIN VDE 0250-812 para cables flexibles de servicio pesado con aislamiento EPR 3GI3 (DIN VDE 0207 Parte 20) de 0.6/2 kV. El sufijo P2 identifica la cubierta exterior de poliuretano termoplástico (TPU) azul de alta resistencia al corte, abrasión y aceites (IEC 60811-404), mientras que la variante P1 emplea cubierta de caucho policloropreno. Nota constructiva: nuestra serie estándar integra 3 fases + tierra PE + 2×1.5 mm² (y en algunas especificaciones mineras alemanas las siglas TMH3S también pueden solicitarse con 3 tierras divididas simétricas, por lo que el arreglo exacto de venas siempre se confirma en plano antes de fabricación).

Si la bomba trae un latiguillo (pigtail) plano corto de fábrica, ¿se puede empalmar con un alimentador redondo AD8?

Sí, siempre que se utilice un kit de empalme sumergible por colada de resina de poliuretano bicomponente (o kit de transición plano-redondo con bloque separador de mastic certificado para 10 bar), escalonando los manguitos de compresión y lijando circunferencialmente la cubierta azul de TPU para activar la adherencia. Un tubo termocontráctil simple sin mastic separador entre las venas del tramo plano filtrará agua por los huecos inter-fases.

¿Qué datos técnicos necesito para dimensionar y cotizar un tramo de ELCOSUB (N)TMH3S P2?

Indique potencia del motor (HP o kW), tensión nominal (220 V, 440 V, 480 V ó 690 V), corriente de placa In, profundidad de inmersión en agua (hasta 100 m) y temperatura máxima del pozo (hasta +60 °C), longitud total al tablero o VFD, si el agua se destina a uso industrial/marino o potable, y el calibre requerido desde 4×1.5+2×1.5 mm² hasta 3×300+150+2×1.5 mm². Puede calcular la sección exacta en la ficha del ELCOSUB (N)TMH3S P2 o solicitar soporte directo en ingeniería de aplicaciones TEBAOFLEX.
