Cable de Uso Rudo: Alerta entre PVC Comercial, Cobre CCA y Caucho Industrial

Por Equipo de Ingeniería de Aplicación TEBAOFLEX · Informe Técnico y Alerta de Suministro Industrial para México. Verificado conforme a NOM-001-SEDE-2012 (Art. 400), IEC 60228, EN 50525-2-21 e ICEA S-75-381. Publicado el 2026-10-28.

En el mercado eléctrico mexicano, el término cable de uso rudo agrupa productos radicalmente opuestos: desde cordones domésticos de PVC de 300 V para herramientas ligeras hasta cables industriales de caucho reticulado para minería y bombeo sumergible. Con el precio internacional del cobre en niveles históricamente altos durante 2025 y 2026, la Cámara Nacional de Manufacturas Eléctricas (CANAME) (sitio externo) (consultado el 2026-10-28) ha advertido que el uso de cables irregulares o «piratas» fabricados con aluminio cobrizado (CCA) y aislamientos deficientes dispara hasta un 70 % las pérdidas de energía eléctrica por calentamiento y multiplica los cortocircuitos en instalaciones.

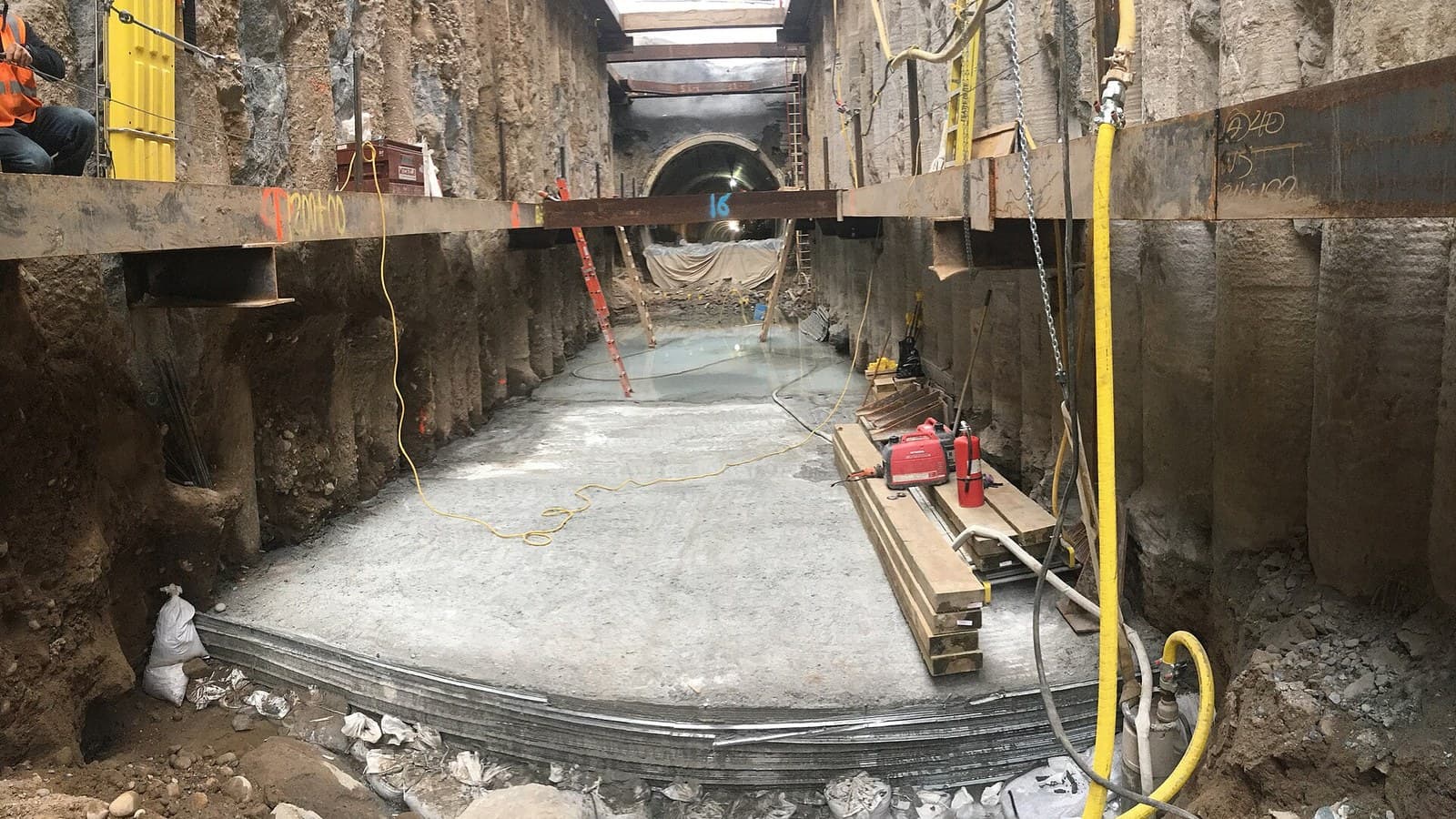

En proyectos de construcción pesada, cárcamos de bombeo y operaciones mineras, confundir un cordón ferretero termoplástico (SJT / ST) con un cable elastomérico industrial provoca paros inmediatos: la chaqueta se rigidiza y agrieta en agua fría, el aislamiento se perfora al conectarse en redes de 440 V y los motores sumergibles se queman por ingreso capilar de humedad. Este análisis técnico explica cómo distinguir ambos materiales, qué exigir al cotizar calibres 3x12, 3x10 o 3x4 AWG y cuándo escalar hacia nuestra gama de cables sumergibles certificados AD8 o cables portátiles de potencia minera.

¿Qué está ocurriendo en México con el cable uso rudo comercial y el aluminio cobrizado (CCA)?

La presión de costos por el encarecimiento del cobre electrolítico ha inundado obras y comercios con dos riesgos simultáneos: cordones subestándar con núcleo de aluminio cobrizado (CCA) y sustitución indebida de caucho vulcanizado por PVC reciclado. Visualmente aparentan ser gruesos gracias a una cubierta plástica sobredimensionada, pero su sección metálica efectiva es inferior a la exigida por la norma.

Cuando un contratista alimenta una bomba de achique, una soldadora o un tablero provisional con este tipo de conductor, ocurren tres fallas físicas documentadas:

• Sobrecalentamiento por alta resistividad: Conforme a IEC 60228 sobre resistencia de conductores flexibles Clase 5 (sitio externo) (consultado el 2026-10-28), un conductor legítimo de cobre desnudo de 6 mm² (~10 AWG) no debe superar 3.30 Ω/km a 20 °C. Las aleaciones CCA o de cobre impuro superan los 5.1 Ω/km, convirtiendo el cable en una resistencia calefactora.
• Fluencia fría (creep) en bornes: El aluminio se expande y contrae más que el cobre bajo ciclos de arranque de motores, aflojando opresores y generando arcos serie en arrancadores.

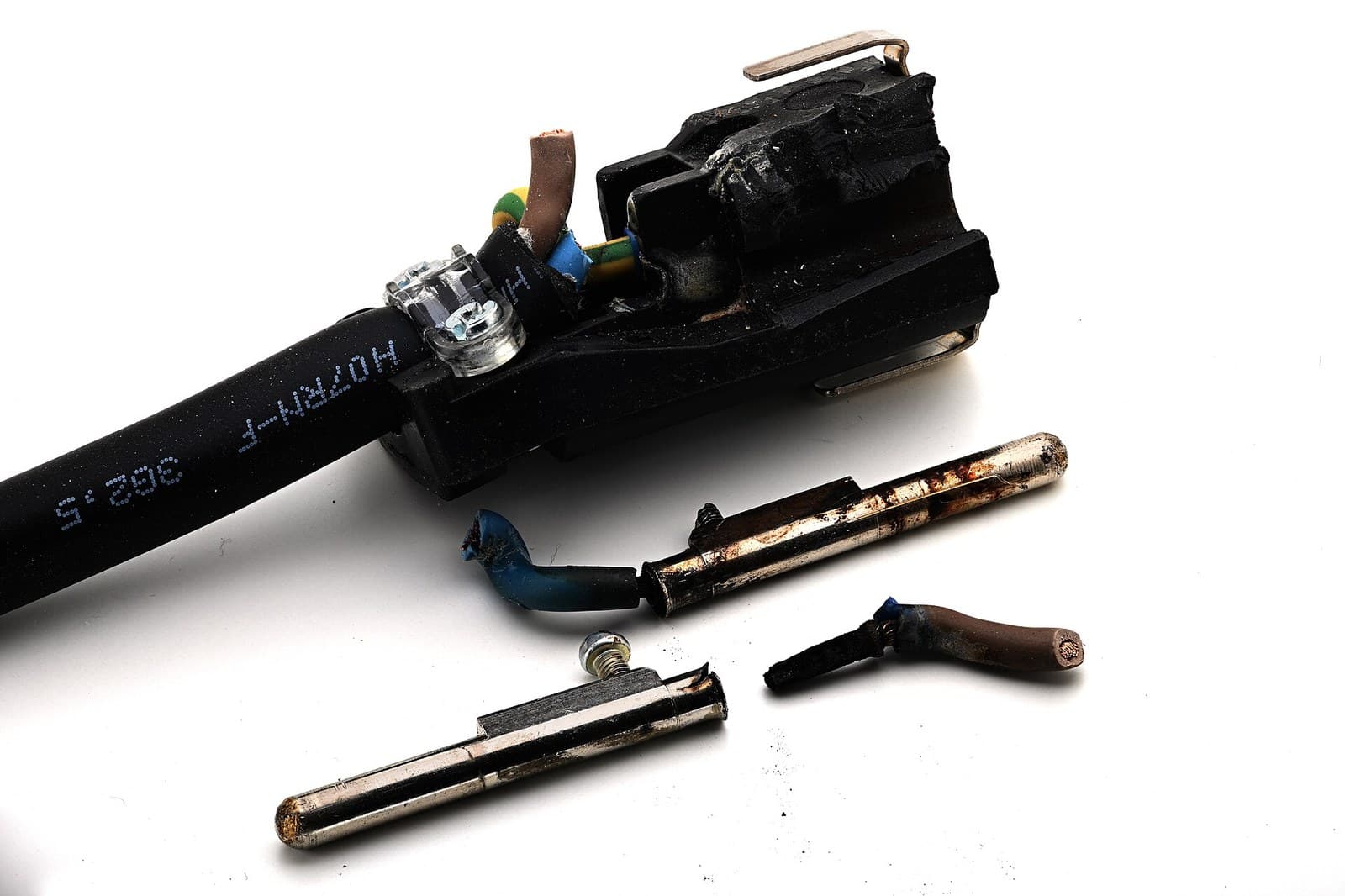

• Fusión del aislamiento termoplástico: Ante un rotor bloqueado o arranque pesado, el PVC común se reblandece por encima de 60–75 °C y pone en cortocircuito las fases, mientras que un aislamiento termofijo de EPR (etileno-propileno) soporta 90 °C continuos y hasta 250 °C en cortocircuito.

¿Para qué sirve el cable de uso rudo y por qué el PVC comercial se endurece y agrieta?

De acuerdo con la Tabla 400-4 de la NOM-001-SEDE-2012, un cable de uso rudo sirve para conectar equipos portátiles, maquinaria sujeta a vibración o alimentación móvil donde está prohibido el alambre rígido THW. Sin embargo, la norma distingue estrictamente entre cordones termoplásticos ligeros (SJT / ST) y cables portátiles termofijos de servicio pesado y extra rudo (SOOW, H07RN8-F, SUBCAB, Type W y Type G-GC).

¿Por qué se pone rígido el cable uso rudo común y por qué no debe «ablandarse»?

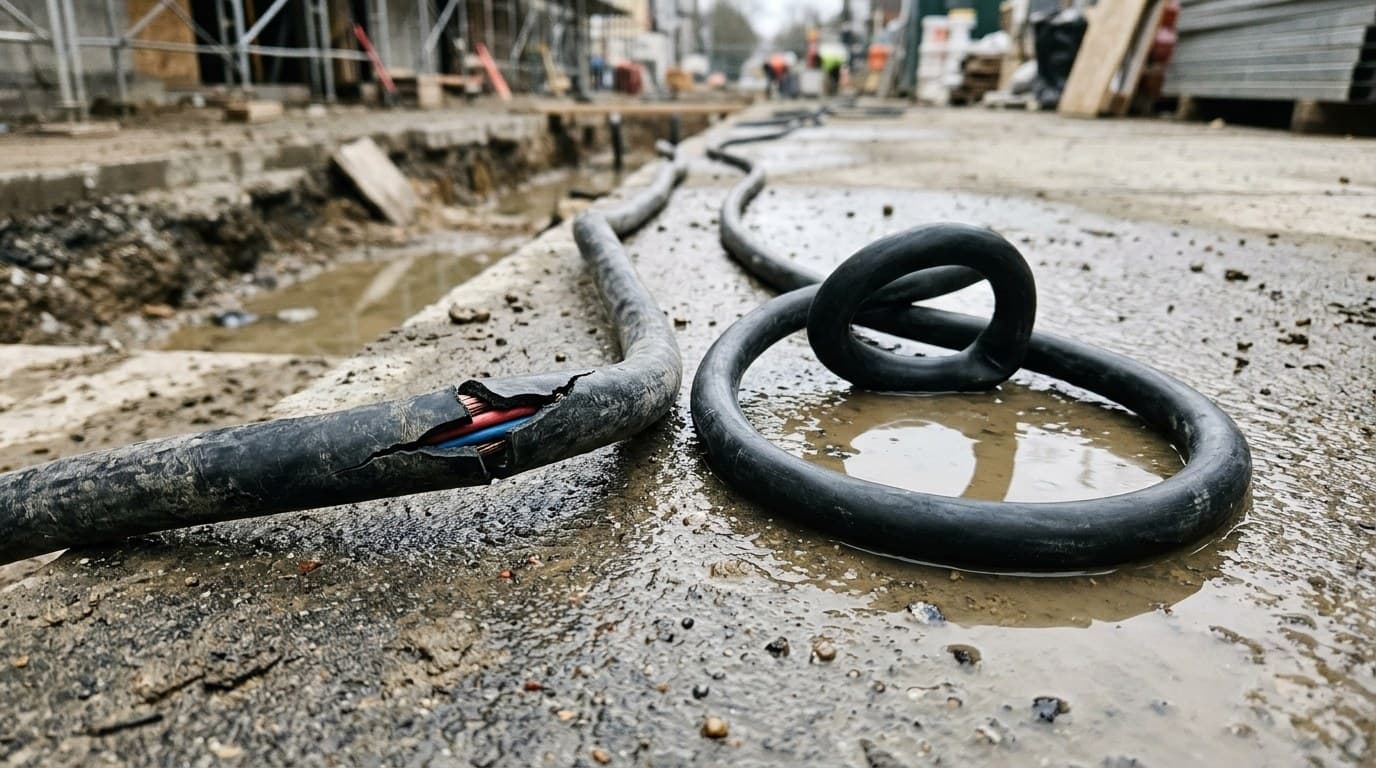

Una duda frecuente en campo es cómo «ablandar» un rollo de cable uso rudo que se volvió tieso. La causa es química: el PVC es un polímero rígido al que se añaden plastificantes líquidos para darle flexibilidad inicial. Al exponerse a radiación UV solar, aceites hidráulicos o agua fría (<10 °C), esos plastificantes migran y se lixivian. Aplicar calor con soplete o solventes para ablandarlo destruye la estructura dieléctrica remanente.

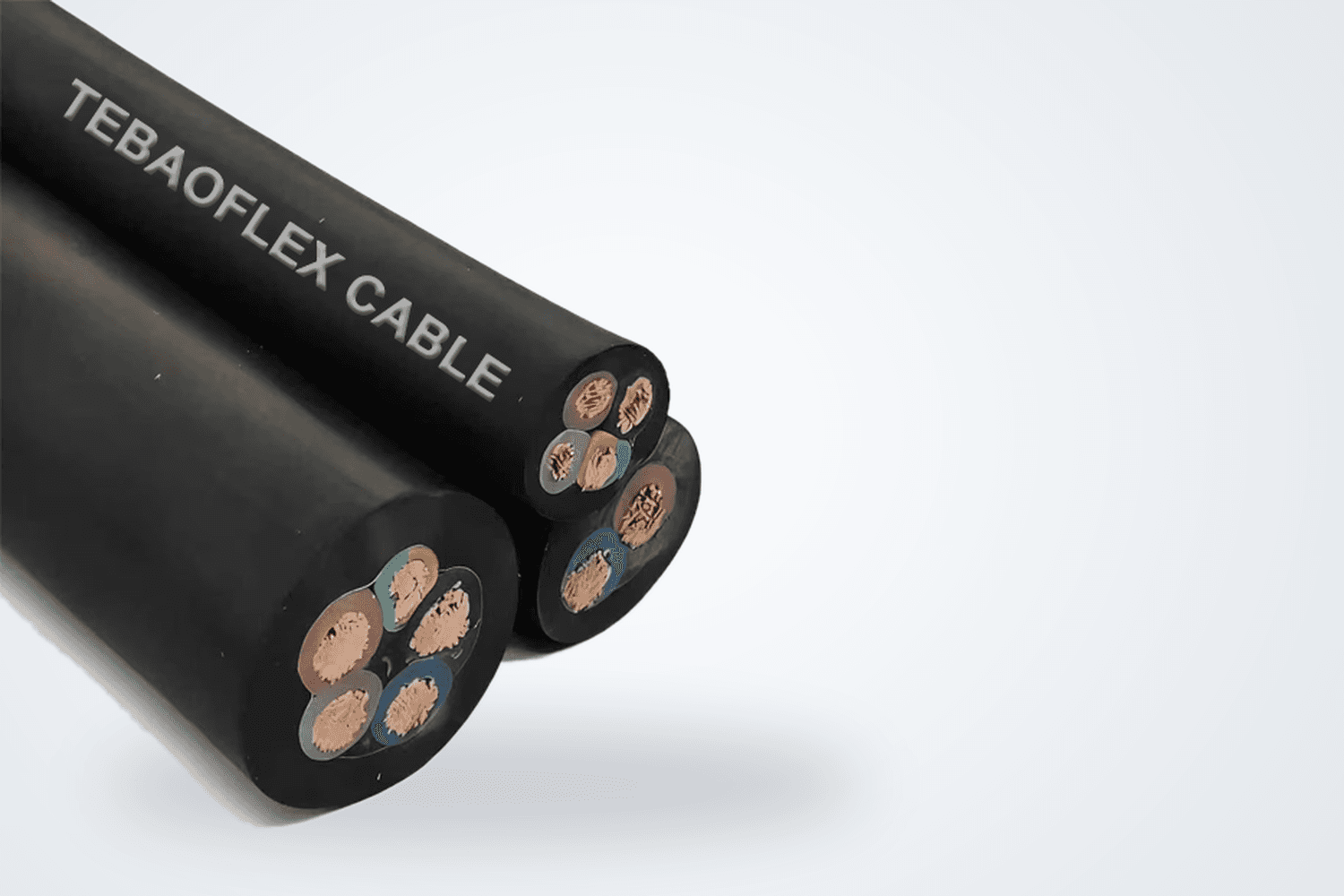

En cambio, los cables industriales emplean elastómeros reticulados químicamente mediante vulcanización continua (EM2, CPE o EPR). Sus cadenas moleculares forman una red elástica permanente que jamás pierde flexibilidad ni en cámaras frías ni bajo inmersión profunda.

Dos entornos donde falla el uso rudo ferretero y qué cable industrial especificar

Para evitar paros no programados y rechazos de las Unidades de Verificación de Instalaciones Eléctricas (UVIE), separe las compras de mantenimiento general de las aplicaciones críticas en agua y minería:

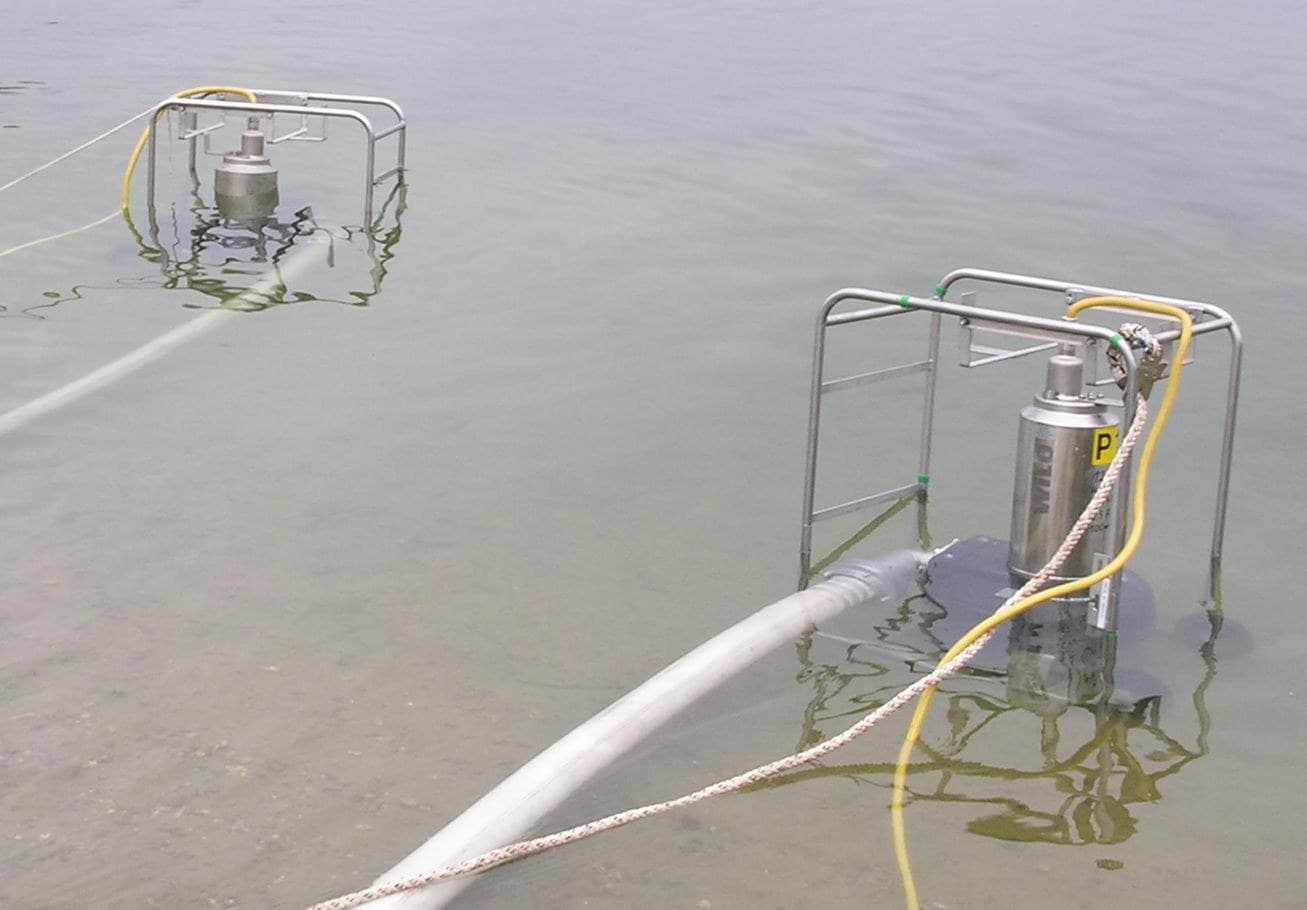

1. Bombas sumergibles, cárcamos municipales y desagüe (Grado AD8)

Sumergir un cordón SJT o incluso un cable de neopreno estándar H07RN-F (limitado a salpicaduras AD6/AD7) provoca absorción osmótica de agua e inundación del estator a través del prensaestopas. Como detallamos en nuestra guía técnica de selección de cables para bombas sumergibles, toda motobomba sumergida exige certificación AD8 bajo ensayos de reticulación IEC 60811-403 y EN 50525-2-21 (sitio externo) (consultado el 2026-10-28):

• Hasta 10 m en agua limpia o drenaje pluvial (≤ +40 °C): Especifique el cable sumergible de caucho H07RN8-F / S1RN8-F (450/750 V) con cubierta de policloropreno EM2.
• Hasta 50 m en achique minero, lodos abrasivos o agua caliente (≤ +70 °C): Especifique el cable sumergible de uso rudo pesado SUBCAB, fabricado con aislamiento EPR de 90 °C, chaqueta CPE de tolerancia diametral exacta para sellado en prensaestopas y versiones con hilos de control o piloto GC.

2. Arrastre en minería, bancos de generadores y maquinaria móvil (2,000 V)

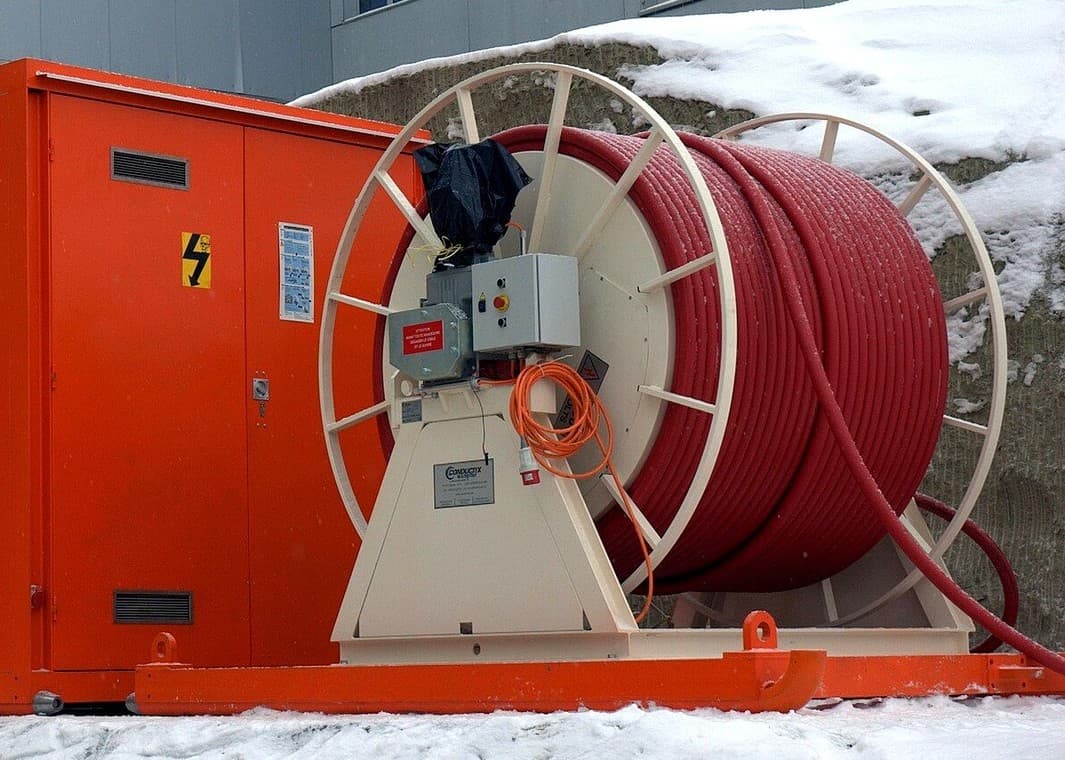

En rampas subterráneas, tajos abiertos y plantas de trituración, los cables sufren abrasión contra roca viva, impacto de neumáticos, aceites diésel y tensión en tambores enrolladores. Bajo los estándares de seguridad de resistencia a la flama MSHA (30 CFR Part 18) (sitio externo) (consultado el 2026-10-28) y la NOM-023-STPS-2012, el cordón comercial de 600 V resulta insuficiente:

• Bancos de generadores, soldadoras industriales y distribución temporal: Utilice cable portátil de uso extra rudo Type W 2,000 V (monopolar o multiconductor) con aislamiento EPR y doble capa de CPE termoset.
• Jumbos, bombas de mina, tableros móviles y equipos a 480 V / 1,000 V: Utilice cable minero Type G-GC 2,000 V con monitoreo continuo de tierra, cuyos conductores de tierra simétricos y piloto GC desconectan el interruptor instantáneamente si la cubierta sufre corte severo.

Cable uso rudo 3x12, 3x10 y 3x4 AWG: ampacidad real y ¿a cuántos metros se puede poner?

Las búsquedas más frecuentes de compradores industriales en México se concentran en los calibres cable uso rudo 3x12, cable uso rudo 3x10 y 3x4 AWG. Para determinar a cuántos metros se puede instalar sin quemar el motor ni disparar protecciones, deben cruzarse las tablas de ampacidad del Artículo 400 de la NOM-001-SEDE-2012 (Secretaría de Energía — SENER (sitio externo), consultado el 2026-10-28) con el límite del 3 % de caída de tensión.

Protocolo rápido de 3 pruebas en almacén para detectar cable pirata o PVC disfrazado

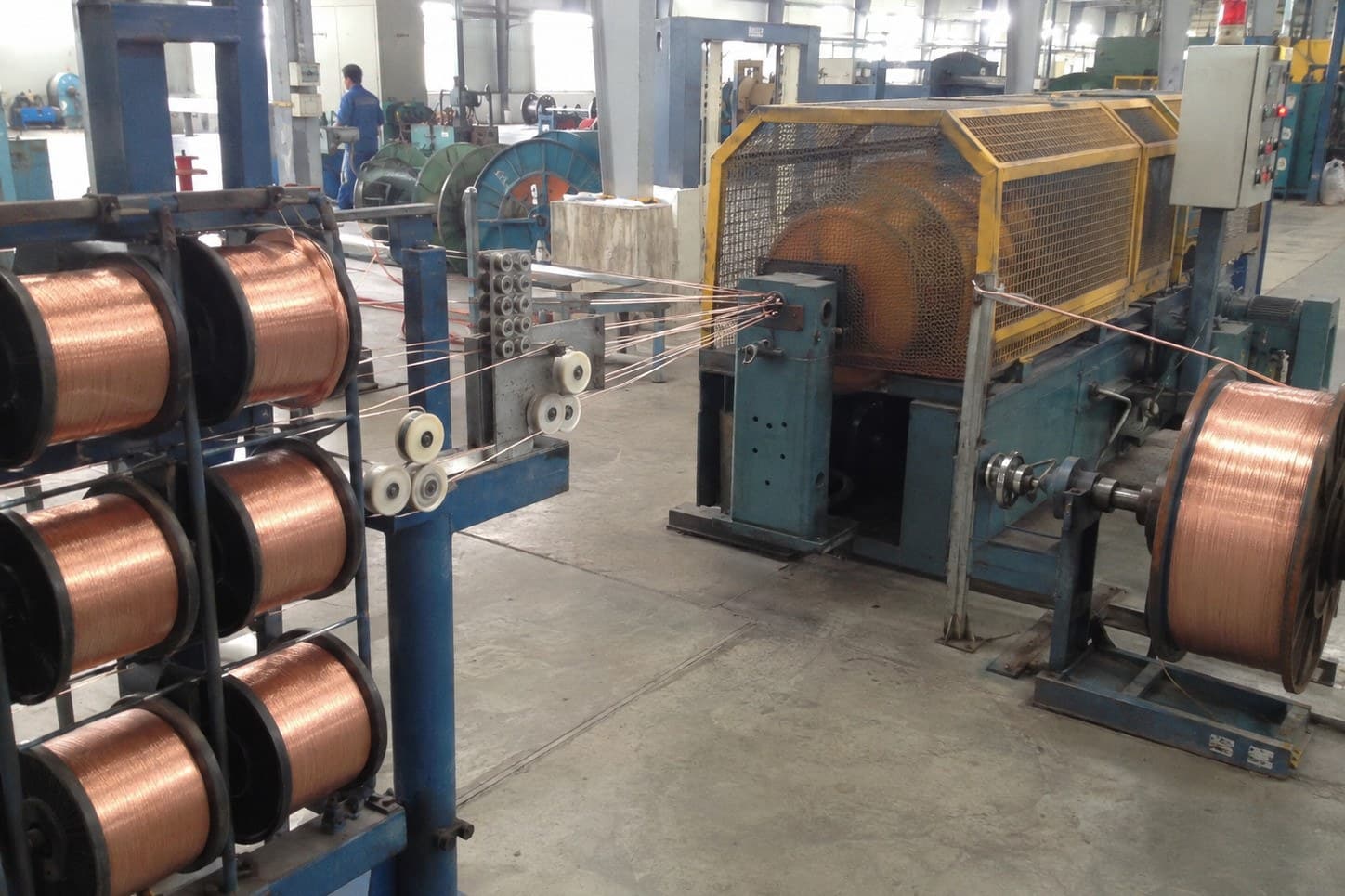

Antes de firmar la recepción de carretes en obra o mina, aplique tres controles físicos alineados con nuestros estándares de pureza en conductores de cobre electrolítico y estañado y protocolos de recepción y control de calidad en cables:

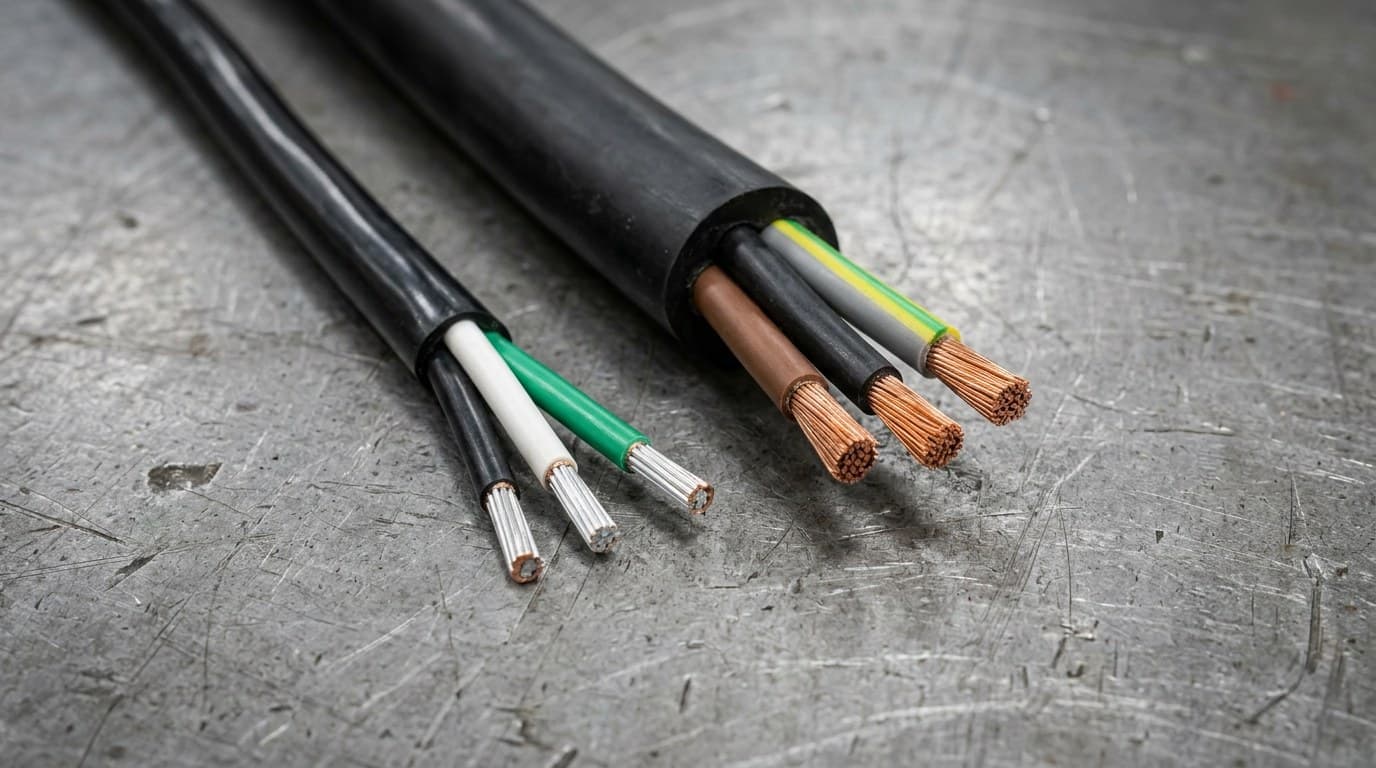

1. Raspado mecánico y densidad del conductor: Raspe a 45° la sección de varias hebras. El aluminio cobrizado (CCA) expone un interior blanco plateado blando y pesa menos de la mitad que el cobre; el cobre electrolítico mantiene color rojizo uniforme en todo su diámetro.

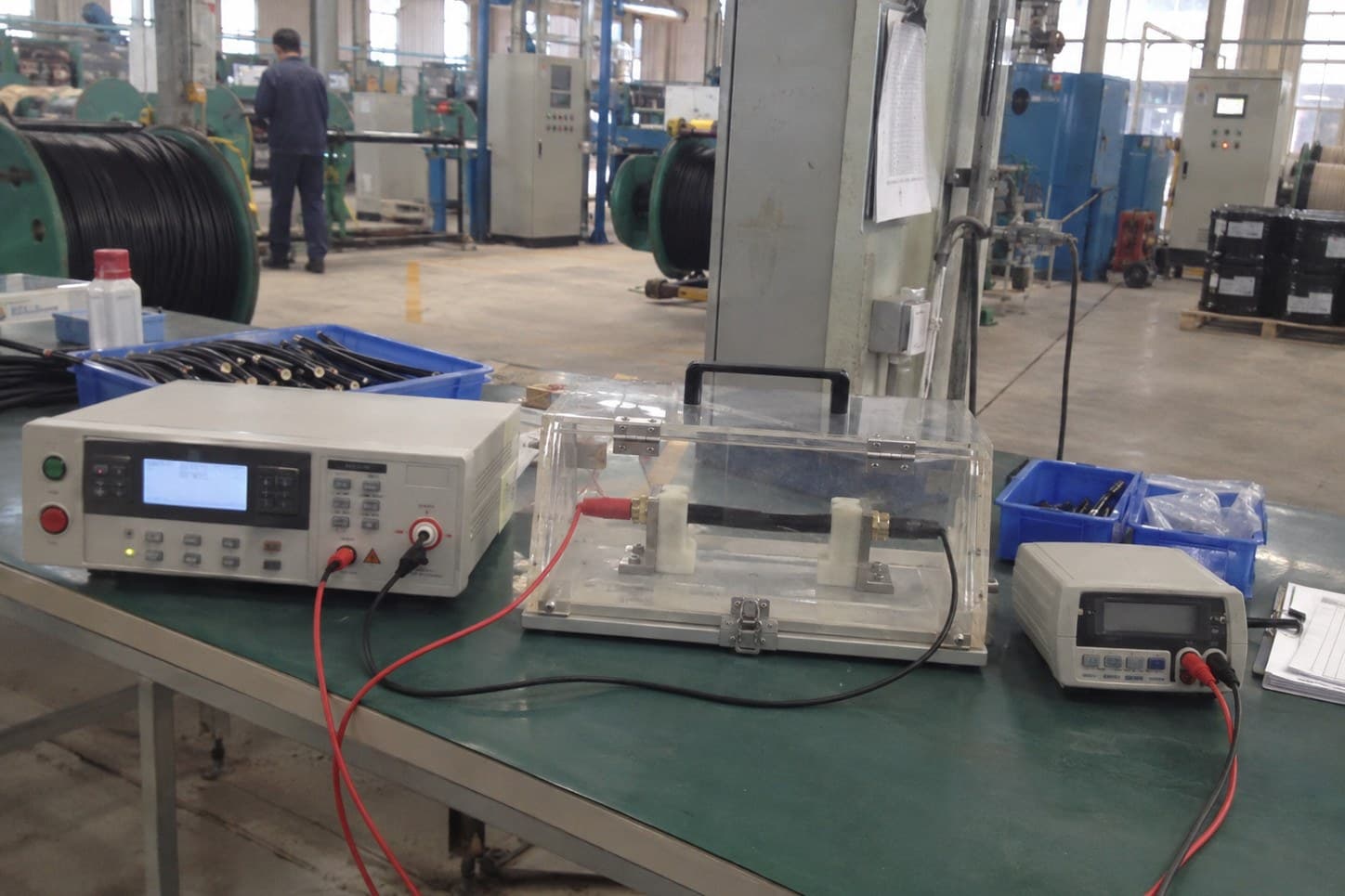

2. Medición de resistencia óhmica en CC (puente Kelvin): Verifique en el certificado de lote (FAT) o con microóhmetro que la resistencia a 20 °C cumpla IEC 60228 / ASTM B33 (por ejemplo, ≤ 5.98 Ω/km en 12 AWG y ≤ 3.77 Ω/km en 10 AWG).
3. Prueba de contacto térmico sobre la chaqueta: Al acercar brevemente la punta de un cautín a 220 °C sobre un recorte de cubierta exterior, el PVC termoplástico se derrite, humea y deja huella plástica profunda; el caucho termofijo reticulado (EPR / CPE / EM2) no se funde ni gotea.

Preguntas frecuentes sobre el cable de uso rudo industrial y sumergible

¿A cuántos metros equivale un rollo de cable uso rudo y cómo se suministra para industria?

En ferreterías minoristas, las cajas estándar de cordón comercial (3×12 o 3×10 AWG) suelen contener 100 metros. En proyectos industriales, mineros y de bombeo profundo donde los empalmes intermedios representan puntos de falla, suministramos carretes continuos de madera tratada de 300 m, 500 m o tramos cortados a medida exacta en series H07RN8-F, SUBCAB, Type W y Type G-GC.

¿Puedo meter un cable de uso rudo común dentro de una cisterna, pozo o cárcamo?

No. Un cable uso rudo doméstico o ferretero (SJT, ST o incluso SOOW no certificado para inmersión profunda) absorbe humedad a través del PVC o de rellenos textiles interiores, provocando disparo de protecciones diferenciales y quema del motor. Para inmersión continua debe utilizarse exclusivamente cable redondo grado AD8: H07RN8-F (hasta 10 m) o SUBCAB (hasta 50 m).

¿Cuándo elegir cable uso rudo 3x10 en lugar de 3x12 AWG?

Debe saltar de 3×12 AWG a 3×10 AWG siempre que la corriente de diseño (1.25 × Iₙ del motor) supere los 20 A en cables de 60 °C (o 25 A en caucho EPR), o cuando la distancia supere los 46 metros en 220 V para un equipo de 5 HP. Además, si su red industrial opera a 440 V / 480 V, verifique que el cable tenga aislamiento mínimo de 600 V a 2,000 V, descartando por completo cordones SJT de 300 V.

¿Qué cable de uso rudo resiste mejor el sol directo, grasas e impactos en obra?

Los cables con cubierta exterior termofija de polietileno clorado (CPE) o policloropreno (EM2 / neopreno), como las familias SUBCAB, Type W y Type G-GC. Estos compuestos incorporan negro de humo estabilizado contra radiación UV en climas áridos de México, resisten hidrocarburos y superan ensayos de impacto y aplastamiento severo.

Conclusión: proteja sus bombas y equipos móviles con caucho termofijo certificado

El verdadero ahorro en cableado industrial nunca proviene de comprar cordones ligeros de PVC o aleaciones dudosas, sino de eliminar paros por cortocircuito, reemplazos prematuros y pérdidas térmicas:

• Reserve el cordón PVC comercial (SJT) exclusivamente para herramientas ligeras en interiores secos a 127/220 V.
• En bombas sumergibles y cárcamos exija certificación AD8 real con H07RN8-F (10 m) o SUBCAB (50 m).
• En minería, generadores y arrastre pesado especifique caucho EPR/CPE de 2,000 V en series Type W y Type G-GC con certificado de prueba de fábrica por lote.

¿Necesita validar el calibre exacto por caída de tensión, sustituir un cable que se rigidizó en operación o cotizar carretes directos de fábrica para entrega en México? Escriba a nuestro equipo en la página de contacto e ingeniería de aplicación.
